Расходомеры лотковые на базе уровнемеров ультразвуковых серии MQU-99

Назначение

Расходомеры лотковые на базе уровнемеров ультразвуковых MQU 99, MQU 99-S, MQU 99-С (далее расходомеры), предназначены для измерения расхода и объема воды очищенных сточных вод.

Область применения - водоочистные сооружения.

Описание

Расходомеры лотковые на базе уровнемеров ультразвуковых MQU 99, MQU 99-S, MQU 99-С (далее расходомеры), предназначены для измерения расхода и объема очищенных сточных вод.

Принцип действия расходомеров основан на измерении высоты уровня жидкости (Н) в лотках Паршалла и(или) Томсона, с известными геометрическими размерами через измерение уровня жидкости, мгновенный расчет расхода воды (Q) и общий сток по СТБ ISO 1438-2012 «Гидрометрия. Измерение расхода воды в открытых каналах с помощью водосливов с тонкой стенкой».

Расходомеры состоят из блока управления, ультразвуковых датчиков и лотков Паршалла и(или) Томсона.

Ультразвуковые датчики PU, DU состоят из ультразвукового передатчика, приемника и электронного преобразователя в кожухе, который соответствует

Блок управления (MQU 99, MQU 99-S, MQU 99-С) служит для преобразования и обработки сигнала, поступающего от ультразвуковых датчиков, индикации измеренных значений, генерирования реального времени, выходных сигналов, сравнения и статистики. Блок выполнен как универсальное устройство с возможностью одновременного присоединения двух ультразвуковых датчиков.

Расходомеры состоят из одного блока управления и одного или двух ультразвуковых датчиков. Устройство сконфигурировано, как одноканальное (один мерный профиль), или как двухканальное (для двух мерных профилей).

Принцип измерения и обработки данных для одноканальных и для двухканальных расходомеров аналогичен.

Расходомер лотковый ультразвуковой MQU 99 предназначен для установки в закрытых помещениях, защищенных от воздействий окружающей среды.

Расходомеры лотковые ультразвуковые MQU 99-S и MQU 99-С предназначены для установки как в закрытых, так и вне закрытых помещений (на открытом воздухе).

Расходомер лотковый ультразвуковой MQU 99-С является компактной модификацией одноканального расходомера MQU 99-S, где блок управления и ультразвуковой датчик смонтированы на одной консоли крепления.

Программное обеспечение, поставляемое с расходомерами, позволяет автоматизировать процесс обработки измерительных данных, которые также могут быть просмотрены через блок управления. Доступ к измерительным функциям расходомера через блок управления предполагает 2 уровня:

- уровень оператора (позволяет просматривать только данные измерений);

- уровень администратора (позволяет вносить поправки к величинам, обрабатываемых формулой расчета расхода).

На измерительном блоке отображается следующая информация:

- уровень жидкости в лотке;

- суммарное значение объема жидкости;

- усредненное значение расхода;

- время работы.

Обработанная и накопленная информация может передаваться в централизованную систему учета через стандартный последовательный интерфейс RS-232 (при передаче информации на расстояние до 10 м) и через интерфейс RS-485 (при передаче информации на расстояние сотен метров).

Внешний вид расходомеров представлен на рисунках 1, 2, 3.

Место нанесения знака поверки в виде клейма-наклейки Приложении А к описанию типа.

Пля доя

из 7

р®ли«6№Р£ь

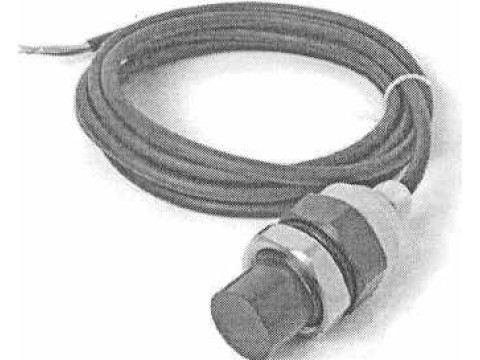

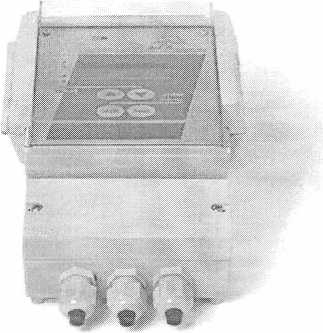

Рисунок 1 - Расходомер лотковый ультразвуковой MQU 99 (одно или двухканальный)

Рисунок 2 - Расходомер лотковый ультразвуковой MQU 99-S (одно или двухканальный)

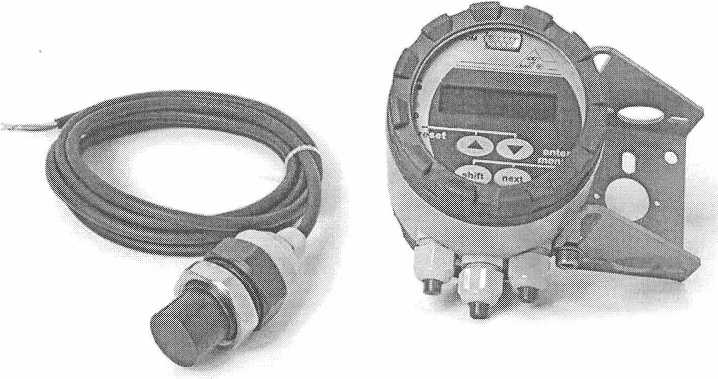

Рисунок 3 - Расходомер лотковый ультразвуково^?^^ MQU 99-С (одноканальный)

\цля

из 7

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики системы представлены в таблице 1.

Таблица 1
