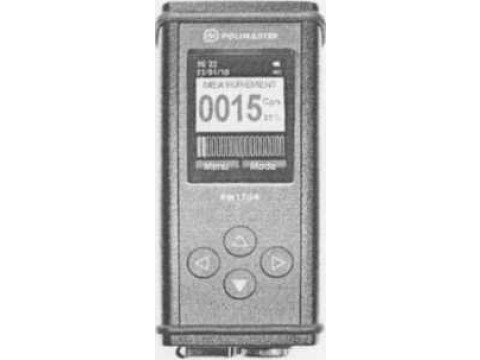

Измерители-сигнализаторы поисковые ИСП-РМ1704

Характеристика

ИСП-РМ 1704

ИСП-РМ 1704ГН

ИСП-РМ 1704М

1

2

3

4

Диапазон индикации МЭД

от 0,01 мкЗв/ч до 130 мкЗв/ч

от 0,01 мкЗв/ч до 13 Зв/ч

Диапазон измерения МЭД

от 0,1 мкЗв/ч до 100 мкЗв/ч (по 137Cs в коллимированном излучении)

от 0,1 мкЗв/ч до

10 Зв/ч

Пределы допускаемой основной относительной погрешности измерения МЭД

± 30 % (по 1 l7Cs в коллимированном излучении)

± 30 %

Диапазон индикации средней скорости счета: - при регистрации гамма- излучения;

- при регистрации ней тройного излучения

от I до 9999 с'1

от 1 до 9999 с'1

от 0,01 до 999 с-1

от 1 до 9999 с’1

Чувствительность прибора к гамма-излучению: - для 241 Ат;

-для 137Cs

не менее 300с'!)/(мкЗв/ч); не менее 100 (с"')/(мкЗв/ч)

Чувствительность прибора к нейтронному излучению при расположении приборов на фантоме, не менее:

- для Ри-ос-Ве;

- для тепловых ней тронов

0,07 импсм2/нейтрон 1,5 импсм2/нейтрон

Il [Государсгосиный реестр) 11 1 г£₽0д?га измерений / \\ \Республики Беларусь 1 -----\Длд документов/ у

1

2

3

4

Диапазон энергий регистрируемого гамма-излучения:

- в режиме поиска;

от 0,033 до 3,0 МэВ

- в режиме измерения

от 0,06 до 1,33 МэВ

Энергетическая зависимость при регистрации гамма-излучения:

- в режиме поиска;

- в режиме измерения МЭД (относительно энергии 0,662 МэВ 137Cs)

не отличаться от типовой зависимости, более чем на минус 25 %;

—

± 30 %

Диапазон регистрируемых энергий нейтронного излучения

—

от тепловых до 14,0 МэВ

—

Коэффициент вариации (отклонение показаний приборов, вызываемое статистическими флуктуациями), не более

± 10%

Минимальная обнаруживаемая масса нейтронного источника из плутония, на расстоянии 0,1 м при перемещении со скоростью 0,5 м/с, установленном коэффициенте п соответствующим значению, при котором частота ложных срабатываний не более одного срабатывания за 1,0 ч, не более

300 г или альтернативный источник нейтронов Cf массой 0,01 мкг (2-104 нейтро-нов/с в сферический угол 4л)

Минимальная обнаруживаемая активность источников гамма-излучений, на расстоянии 0,4 м при перемещении со скоростью 0,5 м/с, установленном коэффициенте и соответствующим значению, при котором частота ложных срабатываний не более одного срабатывания за 1,0 ч, не более: - 241 Аш;

- 137Cs;

-60Со

20 МБк

1 МБк 0,25 МБк

Минимальная обнаруживаемая активность источников гамма-излучений, на расстоянии 0,2 м при перемещении со скоростью 0,5 м/с, установленном коэффициенте п соответствующим значению, при котором частота ложных срабатываний не более одного срабатывания за 10 мин, не более: - ,иВа;

- ,37Cs;

-60Со

55 кБк 100,0 кБк 50,0 кБк

Частота ложных срабатываний приборов в режиме поиска гамма-излучений при значении коэффициента л равном:

• 5,3 за 10 ч непрерывной работы;

• 5,0 за 1 ч непрерывной работы;

• 4,0 за 10 мин непрерывной работы

не более одного срабатывания

1

2

3

4

Частота ложных срабатываний прибора ИСП-РМ1704ГН в режиме поиска нейтронных излучений при значении коэффициента п равном:

• 4,5 за 10 ч непрерывной работы;

• 3,5 за 1 ч непрерывной работы

_

не более одного срабатывания

_

Режимы работы приборов:

- режим тестирования;

есть

- режим калибровки по внешнему радиационному фону гамма-излучения;

есть

- режим калибровки по внешнему радиационному фону нейтронного излучения

нет

есть

нет

- режим поиска;

есть

- режим измерения МЭД;

есть

- режим установок;

есть

- режим регистрации сцинтилляционных спектров гамма- излучений;

есть

- режим идентификации радионуклидного состава вещества;

есть

— режим связи с ПК

есть

Энергетическое разрешение при регистрации сцинтилляционных спектров по линии 0,662 МэВ (137Cs), не более

9,0 %

Предел допускаемой основной погрешности характеристики преобразования (интегральной нелинейности - ИНЛ) при регистрации сцинтилляционных спектров, не более

1,0%

Рабочие условия эксплуатации:

- диапазон температур окружающего воздуха; относительная влажность окружающего воз

духа при 40 °C;

- диапазон атмосферного давления

от минус 20 до плюс 50 ° С

не более 98 % от 84 до 106,7 кПа

Нестабильность показаний скорости счета за время непрерывной работы 24 часа, не более

5%

Степень защиты, обеспечиваемая оболочкой прибора по ГОСТ 14254

IP65

Номинальное напряжение питания прибора: — при питании от элемента типа АА (LR6); - при питании от NiMH аккумулятора

1,5 В

1,2 В

Время непрерывной работы прибора от одного элемента питания, не менее

300 ч

Пределы допускаемой дополнительной относительной погрешности измерения МЭД - при изменении температуры окружающего воздуха от нормальной (20 ± 5) °C до минус 20 °C; - при изменении температуры окружающего воздуха от нормальной (20 ± 5) °C до 50 °C; - при относительной влажности окружающего воздуха 98 % при 40 °C;

- при быстрых изменениях температуры окружающего воздуха от нормальной до минус 20 °C, от минус 20 °C до нормальной;

± 10%

±15%

±15%

родаретветый реестм '

И 1       ‘Ксений / ]

+ 10%         V.        £мадсьу 1

________________________________—     /0____________\\ хДля доктгвтп. / Л

1

2

3

4

- при быстрых изменениях температуры окружающего воздуха от нормальной до 50 °C и от 50 °C до нормальной;

- при изменении напряжения питания от номинального значения до крайних значений;

- при воздействии магнитного поля промышленной частоты напряженностью 800 А/м;

- при воздействии радиочастотных электромагнитных полей

±15%

± 10%

+ 10%

± 10%

Габаритные размеры прибора

не более 130 х 60 х 46 мм

Масса прибора

не более 0,4 кг

Наименование, тип

Обозначение

Количество на модификацию, шт.

ИСП-РМ1704 (РМ1704)

ИСП-РМ1704ГН (РМ1704ГН)

4СП-РМ170М (РМ1704М)

Измеритель сигнализатор поисковый ИИП-РМ1704

ТИГР .412114.030

1

-

-

Измеритель сигнализатор поисковый ИИП-РМ1704ГН

ТИГР. 412114.030-02

-

1

-

Измеритель сигнализатор поисковый ИИП-РМ1704М

ТИГР412114.030-04

-

-

1

Элемент питания:

Батарея (Alkaline) 1.5 V, не менее 2000 mA/h, АА (LR6) и

-

1

1

1

Руководство по эксплуатации 2)

ТИГР. 412114.030 РЭ

1

1

1

Комплект принадлежностей

1

1

1

Упаковка потребительская

1

1

1
