Измерители-сигнализаторы поисковые ИСП-РМ1703 (РМ1703)
| Номер в ГРСИ РФ: | РБ 03 17 3982 15 |
|---|---|
| Раздел: | Средства измерений ионизирующих излучений [17] |
| Производитель / заявитель: | ООО «Полимастер», г. Минск |
Измерители-сигнализаторы поисковые ИСП-РМ1703 (РМ1703) (далее по тексту - приборы), предназначены для измерения мощности амбиентной эквивалент-
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 3982 15 |
| Наименование | Измерители-сигнализаторы поисковые ИСП-РМ1703 (РМ1703) |
| Год регистрации | 2015 |
| Номер сертификата | 9949 |
| Дата регистрации | 2015-08-27 |
| Срок действия | 2020-08-27 |
| Получатель сертификата | ООО "Полимастер", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Полимастер"
Адрес: 220141, г. Минск, ул. Ф.Скорины, 51
Контакты: (017) 268 68 19 // (017) 264 23 56, polimaster@polimaster.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1876-2009. |
Поверители
Скачать
|
Описание типа РБ 03 17 3982 15 [2009-05-26]
rb-03-17-3982-15_2009-05-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 3982 15 [2016-02-25]
rb-03-17-3982-15_2016-02-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 3982 15 [2012-03-30]
rb-03-17-3982-15_2012-03-30.pdf
|
Скачать |
Описание типа
Назначение
Измерители-сигнализаторы поисковые ИСП-РМ1703 (РМ1703) (далее по тексту - приборы), предназначены для измерения мощности амбиентной эквивалент-
•
ной дозы Н*(10) (далее по тексту - МЭД) по линии 137Cs в коллимированном излучении, поиска (обнаружения и локализации) радиоактивных и ядерных материалов по их внешнему гамма и нейтронному излучению.
Приборы могут быть использованы для поиска и обнаружения радиоактивных веществ и специальных ядерных материалов в составе систем физической защиты АЭС, радиохимических производств, в службах спецконтроля таможенных учреждений, а также широким кругом потребителей, которые по роду своей деятельности связаны с обнаружением и локализацией радиоактивных источников.
Описание
Принцип действия приборов в режиме измерения основан на подсчете числа импульсов, поступающих с выхода детектора гамма- излучений, и вычислении МЭД при измерении гамма- излучения.
В режиме поиска приборы осуществляет сравнение числа импульсов в единицу времени, поступающих с выходов блоков детектирования гамма-излучения и нейтронного излучения, с пороговыми значениями, рассчитанными на основе значений радиационного фона гамма излучения и отдельно нейтронного излучения, измеренных при калибровке прибора и установленных коэффициентов.
Блоки детектирования гамма- излучения выполнен в виде встроенного блока на основе сцинтиллятор-фотодиод. Блоки детектирования преобразует регистрируемые гамма кванты или нейтроны в электрические импульсы квазигауссовой формы, которые затем поступают в блок обработки.
Блок обработки осуществляет тестирование прибора, управляет всеми режимами работы, ведет математическую обработку сигналов и осуществляет вывод информации на жидкокристаллический индикатор (ЖКИ), сигнализаторы световой, звуковой и вибрационный. Выдача информации на световой, звуковой и вибрационный сигнализаторы осуществляется при превышении установленного порогового значения.
В режиме связи с персональным компьютером (ПК) выбор режимов работы и программирование приборов осуществляется от ПК по интерфейсу совместимому с IrDA.
Питание приборов осуществляется от встроенного гальванического элемента питания напряжением 1,5 В.
Конструктивно прибор выполнен в виде портативного моноблока.
Прибор имеет клипсу и может крепиться на элементах одежды (ремнях, карманах и т.д.)
На лицевой панели блока обработки расположены кнопки управления и ЖКИ.
Прибор выпускается в четырех модификациях:
- измеритель-сигнализатор поисковый ИСП-РМ1703М (РМ1703М);
- измеритель-сигнализатор поисковый ИСП-РМ1703МА (РМ1703МА). Отличается от ИСП-РМ1703М (РМ1703М) повышенной чувствительностью к гамма- излучению;
- измеритель-сигнализатор поисковый ИСП-РМ1703ГН (PM1703GN). Отличается от ИСП-РМ1703М (РМ1703М) наличием дополнительного детектора для регистрации нейтронного излучения;
- измеритель-сигнализатор поисковый ИСП-РМ1703ГНА (PM1703GNA). Отличается от ИСП-РМ1703М (РМ1703М) повышенной чувствительностью к гамма- излучению и наличием детектора повышенной чувствительности для регистрации нейтронного излучения.
Пример записи приборов в других документах и при заказе для поставки в государства-участники СНГ:
- "Измеритель-сигнализатор поисковый ИСП-РМ1703М" ТУ BY 100345122.058-2009".
- "Измеритель-сигнализатор поисковый ИСП-РМ1703МА" ТУ BY 100345122.058-2009".
- "Измеритель-сигнализатор поисковый ИСП-РМ1703ГН" ТУ BY 100345122.058-2009".
- "Измеритель-сигнализатор поисковый ИСП-РМ1703ГНА" ТУ BY 100345122.058-2009".
Пример записи приборов в других документах и при их заказе для поставки на экспорт:
- "Измеритель-сигнализатор поисковый РМ1703М".
- "Измеритель-сигнализатор поисковый РМ1703МА".
- "Измеритель-сигнализатор поисковый PM1703GN".
- "Измеритель-сигнализатор поисковый PM1703GNA".

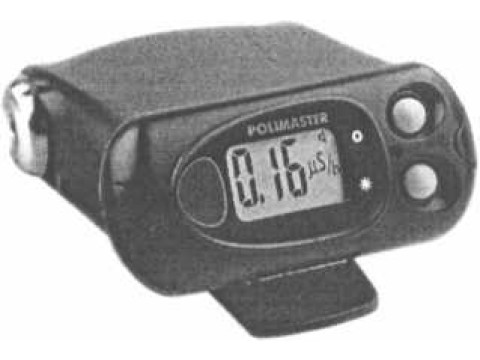

Общий вид прибора представлен на рисунке 1.
Рисунок 1 - Общий вид прибора
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Наименование характеристики |
Значение | |||
|
ИСП-РМ1703М (РМ1703М) |
ИСП-РМ1703МА (РМ1703МА) |
ИСП-РМ1703ГН (PM1703GN) |
ИСП-РМ1703ГНА (PM1703GNA) | |
|
1 |
2 |
3 |
4 |
5 |
|
Диапазон измерения МЭД, мкЗв/ч |
от 0,1 до 70 | |||
|
Пределы допускаемой основной относительной погрешности измерения МЭД гамма-излучения по линии 137Cs в коллимированном излучении, % |
±30 | |||
|
Чувствительность приборов к гамма-излучению, (ипм./с)/(мкЗв/ч), не менее: -для 241 Ат; „„„ 137~„ — для Cs |
100 85 |
200 100 |
100 85 |
200 100 |
|
Чувствительность приборов к нейтронному излучению, имп.-см2: - для Ри-а-Ве; - для тепловых нейтронов |
— |
— |
0,035 1,2 |
0,07 1,5 |
|
Диапазон индикации средней скорости счета, с'1: - при регистрации гамма- излучения; - при регистрации нейтронного излучения |
от 1,0 до 9999 |
от 1,0 до 9999 |
от 1,0 до 9999 от 1,0 до 999 |
от 1,0 до 9999 от 1,0 до 999 |
|
Диапазон энергий регистрируемого гамма-излучения, МэВ |
от 0,033 до 3,0 | |||
|
Диапазон энергий регистрируемого нейтронного излучения, МэВ |
от тепловых до 14,0 | |||
|
Коэффициент вариации (при доверительной вероятности 0,95), %, не более |
± 10 | |||
|
Частота (число) ложных срабатываний приборов в режиме поиска: - за 10 ч непрерывной работы (при значении коэффициента п равном 5,3), не более; - за 1,0 ч непрерывной работы (при значении коэффициента п равном 4,5), не более |
1 1 | |||
|
Минимальная обнаруживаемая активность источников на расстоянии 0,4 м (при перемещении со скоростью 0,5 м/с и значении коэффициента п равном 5,3), МБк: - гЛАт - 137Cs -60Со |
20 1,0 0,25 | |||
|
Минимальная обнаруживаемая активность источников на расстоянии 0,2 м (при перемещении со скоростью 0,5 м/с и значении коэффициента п равном 4,5), кБк: - 133Ва - 137Cs -60Со |
55 100 50 | |||
|
Степень защиты по ГОСТ 14254 |
IP65 | |||
|
Номинальное напряжение питания прибора, В |
1,5 | |||
|
1 |
2 |
з I |
4 |
5 |
|
Пределы допускаемой дополнительной относительной погрешности измерения МЭД, %, не более: - при изменении температуры окружающего воздуха от нормальной (20±5) °C до минус 20 °C |
±10 | |||
|
- при изменении температуры окружающего воздуха от нормальной (20±5) °C до плюс 50 °C - при относительной влажности |
±15 | |||
|
окружающего воздуха 98 % при температуре плюс 35 °C - при быстрых изменениях температуры окружающего воздуха от |
±15 | |||
|
нормальной до минус 20 °C, от минус 20 °C до нормальной - при быстрых изменениях темпера туры окружающего воздуха от |
±10 | |||
|
нормальной до 50 °C, от 50 °C до нормальной |
±15 | |||
|
- при изменении напряжения питания от номинального значения до крайних значений напряжения питания |
±10 | |||
|
Время непрерывной работы прибора от одного элемента питания, часов, не менее |
1000 | |||
|
Средний срок службы, лет, не менее |
8,0 | |||
|
Наработка на отказ, часов, не менее |
10000 | |||
|
Среднее время восстановления, минут, не более |
60 | |||
|
Габаритные размеры, мм, не более |
72x32x87 | |||
|
Масса приборов, кг, не более |
0,2 | |||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации ТИГР. 412114.029 РЭ.
Комплектность
Комплекта поставки приборов указан в таблице 2.
Таблица 2
|
Наименование, тип |
Обозначение |
Количество на модификацию, шт. | |||
|
ИСП-РМ1703М (РМ1703М) |
исп-РМ1703МА (РМ1703МА) |
исп-РМ1703ГН (PM1703GN) |
исп-РМ1703ГНА (PM1703GNA) | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Измеритель- сигнализатор поисковый ИСП-РМ1703М (РМ1703М) |
ТИГР.412114.029 |
1 |
- |
- |
- |
|
Измеритель- сигнализатор поисковый ИСП-РМ1703МА (РМ1703МА) |
ТИГР.412114.029 |
- |
1 |
- |
- |
|
Измеритель- сигнализатор поисковый ИСП-РМ1703ГН (PM1703GN) |
ТИГР.412114.029 |
- |
- |
1 |
- |
|
Измеритель- сигнализатор поисковый ИСП-РМ1703ГНА (PM1703GNA) |
ТИГР.412114.029 |
- |
- |
- |
1 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Элемент питания: Батарея (Alkaline) 1.5 V, не менее 2000 mA/h, АА (LR6)1) |
- |
1 |
1 |
1 |
1 |
|
Руководство по эксплуатации |
ТИГР.412114.029РЭ |
1 |
1 |
1 |
1 |
|
Упаковка потребительская |
1 |
1 |
1 |
1 | |
|
Комплект принадлежностей |
1 |
1 |
1 |
1 | |
|
п Допускается применение других элементов питания, аналогичных по параметрам 2) В состав входит методика поверки | |||||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100345122.058-2009 "Измерители-сигнализаторы поисковые ИСП-РМ1703 (РМ1703).Технические условия".
ГОСТ 28271-89. "Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний".
ГОСТ 27451-87. "Средства измерений ионизирующих излучений. Общие технические условия".
МРБ МП 1876-2009 "Методика поверки измерителей-сигнализаторов поисковых ИСП-РМ1703 (РМ1703)".
Заключение
Измерители-сигнализаторы поисковые ИСП-РМ1703 (РМ1703) соответствуют ГОСТ 27451-87, ГОСТ 28271-89, ТУ BY 100345122.058-2009, ТР ТС 020/2011 (сертификат соответствия: серия BY № 0041626 от 25.01.2016, выдан ОАО "БЕЛЛИС", срок действия до 24.01.2021).
Межповерочный интервал - не более 12 месяцев (для приборов, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации №BY/112 02.1.0.0025.
