Измерители комплексных коэффициентов отражения и передачи Р4-МВМ-118
| Номер в ГРСИ РФ: | РБ 03 16 6118 20 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Производитель / заявитель: | Учреждение образования "Белорусский государственный университет информатики и радиоэлектроники", г. Минск |
Измерители комплексных коэффициентов отражения и передачи Р4-МВМ-118 (далее - измерители) предназначены для автоматизированного измерения комплексных коэффициентов передачи и отражения (Sn и S21) в диапазоне частот от 78,33 до 118,10 ГГц волноводных устройств, имеющих волноводный канал сечением 2,4x1,2 мм с цифровым отсчетом измеряемых величин и воспроизведением их частотных характеристик в декартовой системе координат на экране измерителя.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 6118 20 |
| Наименование | Измерители комплексных коэффициентов отражения и передачи Р4-МВМ-118 |
| Год регистрации | 2020 |
| Номер сертификата | 13669 |
| Дата регистрации | 2020-08-28 |
| Срок действия | 2025-08-28 |
| Получатель сертификата | Учреждение образования "Белорусский государственный университет информатики и радиоэлектроники", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
Учреждение образования "Белорусский государственный университет информатики и радиоэлектроники"
Адрес: 220013, г. Минск, ул. П.Бровки, 6
Контакты: (017)232-04-51 / (017)231-09-14 / E-mail: kanc@cw.bsuir.unibel.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку средств измерений, в т.ч. находящихся в эксплуатации, проводить по МРБ МП.2641-2016 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 16 6118 20 [2017-03-02]
rb-03-16-6118-20_2017-03-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 16 6118 20 [2020-12-04]
rb-03-16-6118-20_2020-12-04.pdf
|
Скачать |
Описание типа
Назначение
Измерители комплексных коэффициентов отражения и передачи Р4-МВМ-118 (далее - измерители) предназначены для автоматизированного измерения комплексных коэффициентов передачи и отражения (Sn и S21) в диапазоне частот от 78,33 до 118,10 ГГц волноводных устройств, имеющих волноводный канал сечением 2,4x1,2 мм с цифровым отсчетом измеряемых величин и воспроизведением их частотных характеристик в декартовой системе координат на экране измерителя.
Измерители применяются при проведении настройки, технического обслуживания, ремонта и контроля качества СВЧ оборудования в различных областях хозяйственной деятельности.
Описание
Измерители состоят из блока измерительного (БИ) и преобразователя выносного.
Принцип действия измерителей основан на раздельном выделении падающей на объект измерения (ОИ), отраженной и прошедшей волн СВЧ сигнала. Напряжения, пропорциональные параметрам падающей, отраженной и прошедшей волн, полученные с использованием специального алгоритма вычисления, преобразуются в значения измеряемых параметров: модуль |Sn| и фазу argSu коэффициента отражения, КСВН, модуль |Szi| и фазу argS2i коэффициента передачи. Измеряемая информация отображается в виде частотных зависимостей в декартовой системе координат. Отсчет значений измеряемых параметров ^бййё^ится с помощью маркера в любой частотной точке диапазона рабочих частот измерителя (рисунок 1).

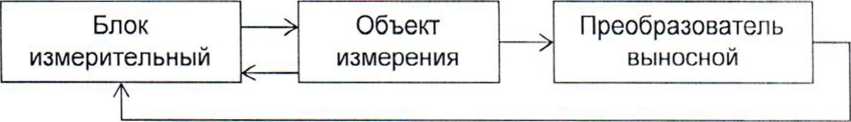

Рисунок 1 - Принцип действия измерителей

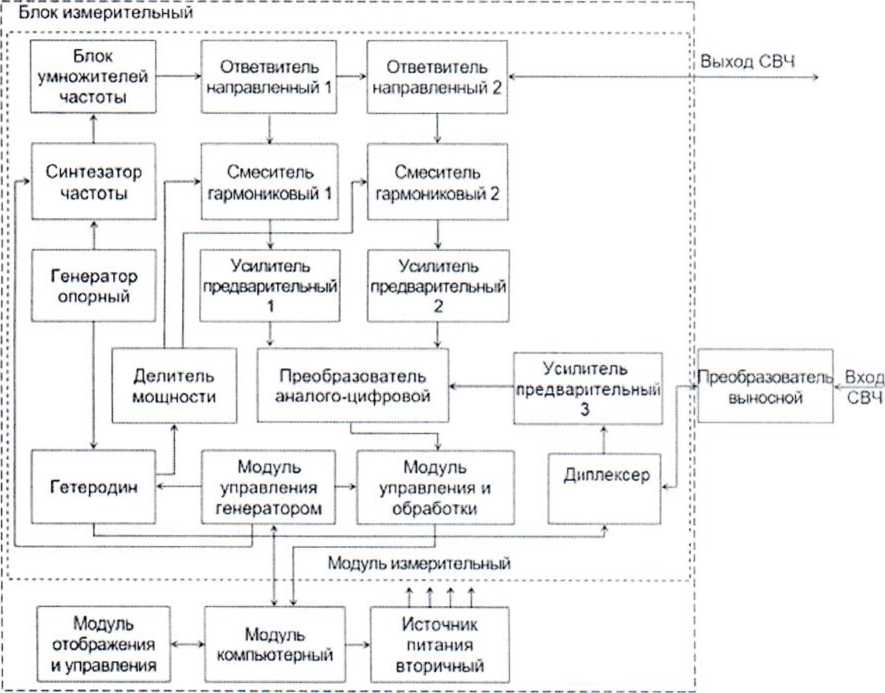

Структурная схема измерителей представлена на рисунке 2.
Измеритель
Рисунок 2 - Структурная схема измерителя
БИ состоит из модуля измерительного, модуля компьютерного, модуля отображения и управления. БИ имеет интерфейсы RS-232, USB, Ethernet.
Источником СВЧ колебаний является синтезатор частоты, который генерирует сигнал в диапазоне частот от 12,5 до 20,0 ГГц. В блоке умножителей частоты происходит усиление и преобразование частоты сигнала до значений от 75.0 до 120,0 ГГц. С выхода блока умножителей сигнал поступает в СВЧ тракт, включающий в себя направленные ответвители падающей (ответвитель направленный 1) и отраженной (ответвитель направленный 2) волн, с боковых плеч которых снимаются сигналы, несущие информацию о параметрах ОИ. Смесители гармонцкевыкфыполняют перенос измерительных сигналов в область низких частот пригодных для последующей обработки. Перед аналогово-цифровым преобразованием происходит усиление сигнала промежуточной частоты. Далее производился аналого-цифровое преобразование и сигналы поступают в модуль управления и обработки сигналов, где производится первичная математическая обработка сигналов. В модуле компьютерном по специализированным алгоритмам происходит вычисление и построение графиков модулей и фаз коэффициентов.
Преобразователь выносной состоит из смесителя гармоникового. Преобразователь выносной подключен к блоку измерительному через СВЧ кабель. СВЧ кабель с обратной стороны подключен к общему входу диплексера в блоке измерительном. Сигнал гетеродина через диплексер и СВЧ кабель подаётся на смеситель гармониковый. Со смесителя снимается сигнал промежуточной частоты, который выделяется диплексером и поступает на усилитель предварительный. Преобразователь выносной служит для снятия информации о прошедшей через ОИ волне.
Результат измерения отображается на экране БИ модулем отображения и управления. Управление работой измерителя, выбор режимов измерения и калибровки, а также выбор формы индикации и регистрации результатов измерения осуществляется с помощью клавиатуры и манипулятора «мышь» в диалоговом режиме.
Измерители имеют встроенное программное обеспечение (ПО). Их характеристики приведены в таблице 1.
Программное обеспечение (ПО) и алгоритмы отдельных подпрограмм разработаны таким образом, чтобы исключить некорректную работу измерителей в результате неправильных действий оператора. ПО, реализующее алгоритм функционирования измерителей и различные сервисные функции, хранится в защищенной от записи памяти модуля компьютерного и недоступна для потребителя.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационной номер) ПО |
|
Встроенное |
VNAWindow |
не ниже 1.054 |
|
Примечание. При условии неизменности метрологической части ПО | ||
Неидентичность и неравномерность амплитудно-частотных характеристик параметров измерительного тракта определяются при калибровке измерителя перед каждым измерением, а ПО затем учитывает данные калибровки при обработке результатов измерений.

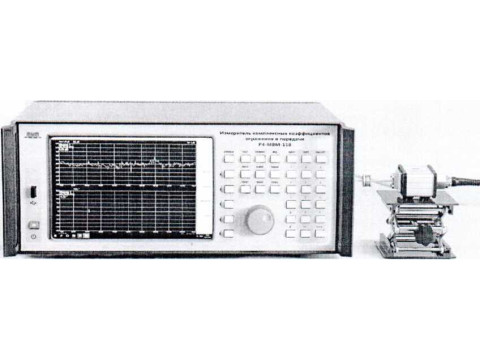

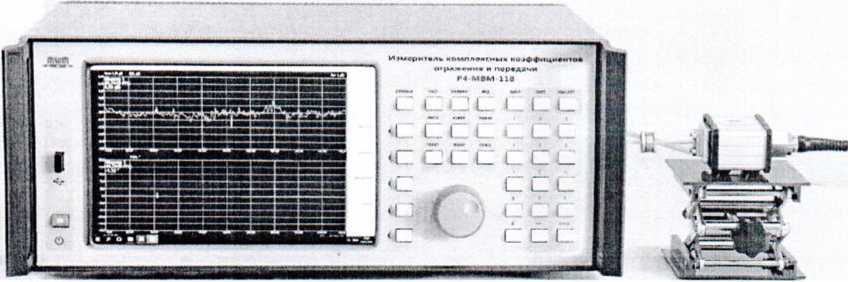

Внешний вид измерителя приведен на рисунке 3.
ния и
Рисунок 3 - Внешний вид измерителя комплексных коэффициент.рй?®?? передачи Р4-МВМ-118 со стороны передней панеЛи-"'
Место нанесения знака поверки (клеймо-наклейка) указано в Прило> описанию типа.
нйи А к
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблицах 1,2.
Таблица 1 - Основные метрологические характеристики измерителей
|
Наименование метрологической характеристики |
Значение |
|
Диапазон рабочих частот, ГГц |
от 78,33 до 118,10 |
|
Диапазон измерения модуля коэффициента отражения |Sn |, дБ |
от 0 до минус 32 |
|
Пределы допускаемой погрешности при измерении модуля коэффициента отражения |Sn|, дБ |
±(0,30 + 0,06|Sn|) |
|
Диапазон измерения модуля коэффициента передачи (ослабления) |Szi|, дБ |
от 0 до минус 50 |
|
Пределы допускаемой погрешности при измерении модуля коэффициента передачи (ослабления) [S21], дБ |
±(0,30 + 0.05|S2i|) |
|
Диапазон измерения фазы коэффициента отражения argSu, градус |
от минус 180 до плюс 180 |
|
Пределы допускаемой погрешности при измерении фазы коэффициента отражения argSu, градус |
±6,0 |
|
Диапазон измерения фазы коэффициента передачи argSai, градус |
от минус 180 до плюс 180 |
|
Пределы допускаемой погрешности при измерении фазы коэффициента передачи argSsi, градус |
±6,0 |
Таблица 2 - Основные технические характеристики измерителей
|
Наименование характеристики |
Значение |
|
Сечение волновода, мм |
2,4x1,2 |
|
Максимальная полоса качания частоты, ГГц |
39,77 |
|
Количество частотных точек (независимо от выбранной полосы качания) |
от 101 до 2001 |
|
Время установления рабочего режима после включения, мин, не более |
20 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - максимальная относительная влажность воздуха, % |
от 5 до 40 90 при 25 °C |
|
Время непрерывной работы, ч, не менее |
8 |
|
Параметры сети питания переменного тока: - напряжение сети питания, В -частота сети питания, Гц |
230 ±23 50 ± 1 |
|
Потребляемая мощность, В А, не более |
150 |
|
Габаритные размеры измерителя, мм, не более - блок измерительный - преобразователь выносной |
445x315x185 85х60х35 |
|
Масса измерителя, кг, не более - блок измерительный - преобразователь выносной |
10,0 0.5 ^осс^ |
Знак утверждения типа
Знак утверждения типа наносят на переднюю панель БИ измерителя методом шелкографии.
Комплектность
Комплект поставки измерителей комплексных коэффициентов отражения и передачи Р4-МВМ-118 указан в таблице 3.
Таблица 3
|
Обозначение |
Наименование |
К-во, шт. |
Примечание |
|
ГЛЮИ.411228.023 |
Измеритель комплексных коэффициентов отражения и передачи Р4-МВМ-118 в составе: |
1 | |
|
ГЛЮИ.418143.019 |
Блок измерительный |
1 | |
|
ГЛЮИ.434842.011 |
Преобразователь выносной |
1 | |
|
ГЛЮИ.305658.006 |
Комплект комбинированный в составе: |
1 | |
|
ГЛЮИ.434861.007 |
мера КСВН 1,4 |
1 | |
|
ГЛЮИ.434861.008 |
мера КСВН 2,0 |
1 | |
|
ГЛЮИ.434862.002 |
мера фазового сдвига № 1 |
1 | |
|
ГЛЮИ.434862.003 |
мера фазового сдвига № 2 |
1 | |
|
ГЛЮИ.434863.005 |
нагрузка согласованная |
1 | |
|
ГЛЮИ.434864.006 |
нагрузка короткозамкнутая |
1 | |
|
ГЛЮИ.468551.058 |
отрезок волновода |
2 | |
|
ГЛЮИ.741124.012 |
держатель волновода |
2 | |
|
ГЛЮИ.758131.001 |
винт соединительный |
7 | |
|
ГЛЮИ.758448.001 |
гайка соединительная |
4 | |
|
кольцо |
10 | ||
|
ключ шестигранный |
1 | ||
|
ГЛЮИ.301533.001 |
струбцина |
4 |
— |
|
DIN 912 |
винт соединительный М3х8 |
24 | |
|
ГЛЮИ.741124.092 |
крышка для СВЧ выхода |
1 | |
|
кабель преобразователя |
1 | ||
|
AN23-1000-3 |
кабель питания |
1 |
Диск |
|
ГЛЮИ.685611.039 |
кабель VGA |
1 | |
|
375.ГЛЮИ.00100-01 |
Программа управления измерителем |
1 | |
|
ГЛЮИ.411228.023 РЭ |
Руководство по эксплуатации |
1 | |
|
ГЛЮИ.411228.023 ФО |
Формуляр |
1 | |
|
ГЛЮИ.321313.001 |
Упаковка |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100363945.056-2016 «Измеритель комплексных коэффициентов отражения и передачи Р4-МВМ-118. Технические условия».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин Общие технические условия».
МРБ МП.2641-2016 «Система обеспечения единства измерений Республики Беларусь. Измеритель комплексных коэффициентов отражения и передачи Р4-МВМ-118».
Заключение
Измерители комплексных коэффициентов отражения и передачи Р4-МВМ-118 соответствуют требованиям ТУ BY 100363945.056-2016, ТР ТС 004/2011, ТР ТС 020/2011 (декларация о соответствии №ТС BY/112 11.01. ТР004 003 19530 от 28.11.2016 действительна по 27.11.2021)
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр
испытаний средств измерений и техники БелГИМ
Республика Беларусь, г. Минск, Старовиленский тракт, 93, тел. 378-98-13.
Аттестат аккредитации № BY/112 1.0025 до 30.03.2024
