Спектроанализаторы лазерные ЛСА

Назначение

Спектроанализаторы лазерные ЛСА (в дальнейшем - спектроанализаторы) предназначены для качественного и количественного определения химического состава различных твердых материалов - металлов, шлаков, стекол, керамики, полупроводников, кристаллов и минералов, по эмиссионным атомным спектрам плазмы, образующейся при воздействии лазерного излучения, сфокусированного на поверхности образца.

Область применения - производственные и научно-исследовательские лаборатории различного профиля для решения аналитических задач в металлургии, машиностроении, приборостроении, электронной, полупроводниковой и химической промышленности, гео-логии, криминалистике, археологии и т.п.

Описание

Спектроанализаторы представляют собой автоматическую многоэлементную аналитическую систему, управляемую с помощью компьютера.

Источником анализируемого излучения является плазма исследуемого образца. Для возбуждения плазмы используется двухимпульсный лазер (X = 1064 нм, тп ~ Ю нс).

Луч лазера фокусируется с помощью оптической системы на поверхность исследуемого образца. При этом первый импульс лазера вызывает выброс исследуемого вещества с поверхности образца и перевод его в плазменное состояние, второй импульс с интервалом единицы микросекунд активирует плазму вещества и вызывает мощную эмиссию излучения.

Излучение плазменного факела собирается конденсором на торце световода и далее через световод поступает на вход (оптическую щель) спектрального блока, где с помощью оптических элементов разлагается на составляющие спектра, которые фокусируются на поверхность фотоприемного устройства.

Фотоприемное устройство выполнено на ПЗС линейках и обеспечивает преобразование импульсов света в электрические сигналы, которые предварительно обрабатываются с помощью аппаратных и программных средств, а затем передаются в ПЭВМ для последующей обработки и анализа.

Схема с указанием места нанесения знака поверки приведена в приложении А.

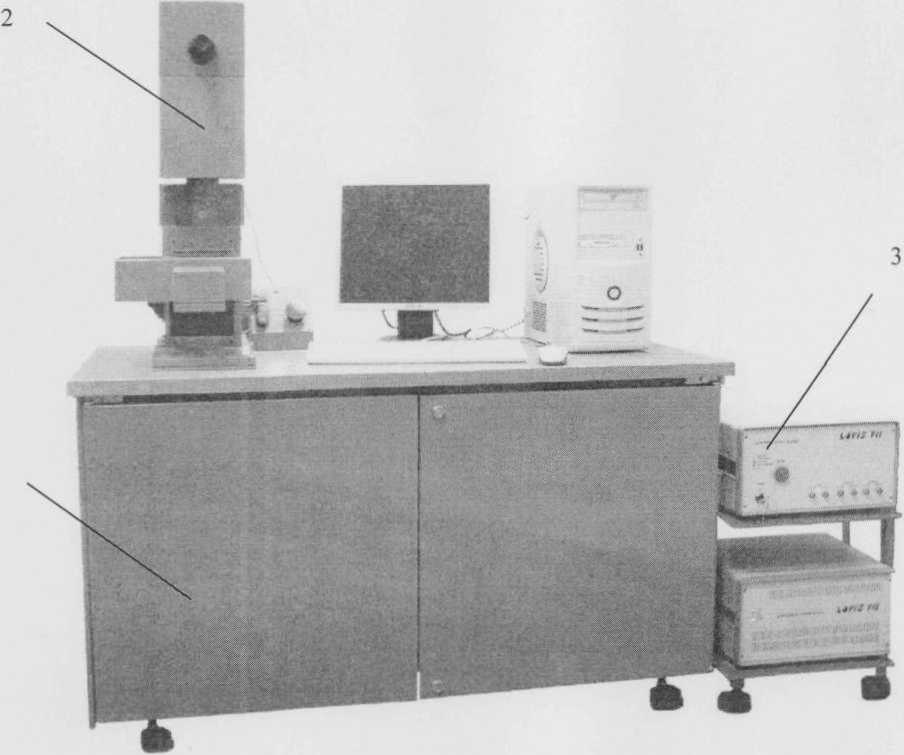

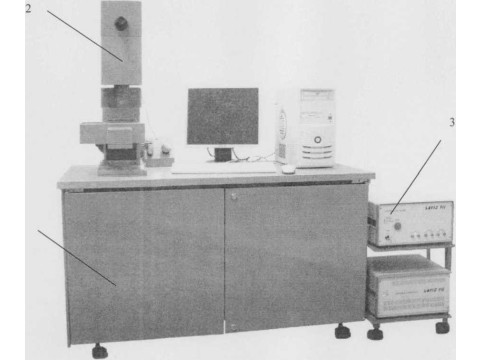

Внешний вид спектроанализатора приведен на рисунке 1.

стр.

Рисунок 1.

1 Блок спектральный

2 Блок фокусировки, наблюдения и регистрации

3 Лазер LS213D

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

4.1 Диапазон показаний концентрации элементов от 0,001 % до 30 %.

4.2 Диапазон измерений концентрации элементов от 0,01 % до 30 %.

4.3 Пределы обнаружения элементов в сплавах:

- марганец - 0,01 %;

- кремний - 0,04 %;

- железо - 0,02 %.

4.4 Пределы допустимого относительного среднего квадратичного отклонения (ОСКО) результатов измерения концентрации элементов 7 %.

4.5 Время непрерывной работы - не менее 8 ч.

4.6 Потребляемая мощность - не более 1500 В А.

4.7 Масса спектроанализатора - не более 160 кг.

4.8 Диапазон рабочих температур от 10 °C до 35 °C.

4.9 Средний срок службы - не менее 5 лет.

Знак утверждения типа

Знак утверждения типа наносят на планку фирменную, установленную на лицевой стороне приборного стола, методом гравирования, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки ЛСА должен соответствовать таблице 1.

Таблица 1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Технические условия ТУ BY 100379519.012-2009.

МРБ МП. 1890-2009 «Спектроанализатор лазерный ЛСА. Методики поверки.

ЛАЛ 2.851.030 ДЗ».
