Тахографы электронные ACTIA 028
| Номер в ГРСИ РФ: | РБ 03 06 3936 08 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Категория: | Тахографы |
| Производитель / заявитель: | "ACTIA Polska" Sp. Z o.o., Польша |
Тахографы электронные ACTIA 028 (далее - тахографы) предназначены для измерения и регистрации в течение 24 часов параметров движения транспортного средства (мгновенной скорости, пройденного расстояния, времени), а также режимов работы водителя (вождение, отдых, перерыв, другая активная работа).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 3936 08 |
| Наименование | Тахографы электронные ACTIA 028 |
| Год регистрации | 2008 |
| Номер сертификата | 5636 |
| Дата регистрации | 2008-12-29 |
| Срок действия | 2013-12-29 |
| Получатель сертификата | фирма "ACTIA Polska" Sp. Z o.o., Польша (PL) |
Производитель / Заявитель
фирма "ACTIA Polska" Sp. Z o.o.
Адрес: 90-310 Lodz,ul. Wigury, 21
Контакты: 48 42 636 37 33 / 48 42 636 01 38
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1879-2009 |
Поверители
Скачать
|
Описание типа РБ 03 06 3936 08 [2009-06-04]
rb-03-06-3936-08_2009-06-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 06 3936 08 [2008-01-01]
rb-03-06-3936-08_2008-01-01.pdf
|
Скачать |
Описание типа
Назначение
Тахографы электронные ACTIA 028 (далее - тахографы) предназначены для измерения и регистрации в течение 24 часов параметров движения транспортного средства (мгновенной скорости, пройденного расстояния, времени), а также режимов работы водителя (вождение, отдых, перерыв, другая активная работа).
Область применения- используются на автомобильном транспорте для установки на транспортные средства грузоподъемностью более 3,5 т, микроавтобусы с количеством посадочных мест более 9.
Описание
Конструктивно тахограф представляет собой записывающий спидометр, совмещенный с часами, расположенными в нижней части передней панели тахографа. Показания мгновенной скорости движения транспортного средства выводятся на циферблат тахографа, семиразрядный счетчик пробега показывает пройденное расстояние.

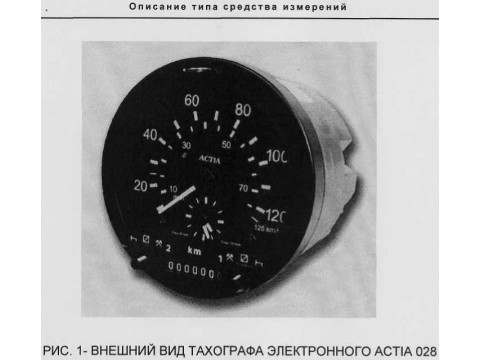

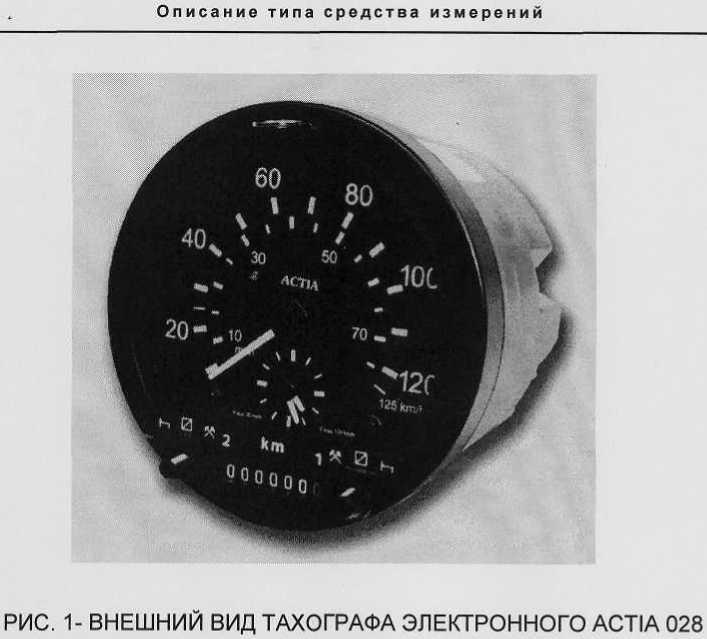

Встроенные часы тахографа управляют поворотной пластиной, на которой устанавливаются 2 диаграммных диска, на одном из которых в реальном режиме времени регистрируются графики мгновенной скорости, пройденного расстояния, а также режимы работы 1-го водителя, на втором диаграммном диске регистрируются только режимы работы 2-го водителя. Внешний вид тахографа приведен на рис.1.
На передней панели тахографа расположены 2 ручки для переключения режимов работы водителей ("вождение", "отдых", "другая активная работа") в зависимости от вида их деятельности, а также 2 светодиода, один из которых загорается в случае, если в тахограф не вставлены диаграммные диски или крышка передней панели тахографа открыта, второй загорается при превышении значения предельной скорости движения транспортного средства. Данные значения скорости задаются с помощью переключателя, расположенного на внутренней панели тахографа, позволяющего устанавливать различны£??значёнця предельной скорости, ff/Tri' ’
В конструкцию тахографа входит микропроцессорный моноблок тахографа, который программируется на точное значение постоянной тахографа к, равное числу импульсов датчика тахографа на 1 км пути, в соответствии с калибровочными таблицами и значением коэффициента транспортного средства W, равного фактическому количеству оборотов колеса транспортного средства на 1 км пути.
Программирование тахографа на точное значение k-фактора осуществляется путем установки положений 8-ми DIP-переключателей микропроцессорного моноблока в положение, соответствующее калибровочной таблице, и в двоичном коде задающее точное значение k-фактора, которое может приминать значения от 4000 до 36 441 имп./км.
Диаграммный диск изготавливается из бумаги, покрытой с одной стороны парафином, на котором производится непрерывная запись с помощью острых самописцев, контролируемых микропроцессорным моноблоком тахографа, которые прорезают верхний (белый) слой диаграммного диска, оставляя нестирающуюся дорожку. Диаграммный диск условно разделяется на четыре поля: скорости; пробега; режимов работы водителей и центрального поля.
На центральном поле диаграммного диска перед его установкой в тахограф наносится следующая информация: фамилия и имя водителя, дата и место начала работы, регистрационный номер автомобиля, начальное показание счетчика пробега. По окончании дневной работы на центральном поле диаграммного диска отмечаются: место окончания работы, конечное показание счетчика пробега, разница между начальным и конечным показаниями счетчика пробега. Каждый диаграммный диск рассчитан на 24 часа работы (“однодневка”). Диаграммные диски, записанные водителем в пути, подлежат хранению владельцем транспортного средства и являются юридическим документом, наглядно подтверждающим режимы работы водителя.
При положительных результатах поверки выдается свидетельство о поверке и наносится знак поверки (клеймо-наклейка) (1) на переднюю панель крышки корпуса тахографа, а также устанавливается пломбировочная проволока и свинцовая пломба с оттиском знака поверки при подключении датчика тахографа к коробке передач (3) (см. приложение А).
В схеме пломбировки тахографа предусматриваются следующие пломбы, устанавливаемые в сервисном центре по ремонту и установке тахографов в присутствии поверителя (см. приложение Б):
□ пломба подключения тахографа к электропитанию (2).
□ пломбы задней крышки корпуса тахографа (4)
□ пломбы, ограничивающие доступ к счетчику пройденного пути (5)
□ пломба крышки DI(.-переключателей (6).
ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 1
1
|
Наименование технических и метрологических характеристик |
Нормируемые значения |
|
Диапазон измерения скорости, км/ч |
от 25 до 125 |
|
Минимальная цена деления измерения скорости, км/ч |
10 |
|
Диапазон измерения пройденного расстояния, км |
от 0,1 до 999999,9 |
|
Минимальная цена деления счетчика пути, км |
0,1 |
|
Пределы допускаемой абсолютной погрешности измерения и регистрации скорости, км/ч |
±3 |
|
Пределы допускаемой относительной погрешности измерения и регистрации расстояния, % |
±1 |
|
Пределы допускаемой абсолютной погрешности измерения времени, мин/сут. |
±2 |
|
Диапазон значений постоянной тахографа к, имп./км |
от 4 000 до 36 441 |
|
Количество водителей |
2 |
|
Тип тахограммы |
F60 125 0000 F60 125 0011 20814 |
|
Максимальное время регистрации данных на тахограмме, ч, не более |
24 /Z |
3
|
Наименование технических и метрологических характеристик |
Нормируемые значения |
|
Тип датчика движения |
датчик Холла, индуктивный |
|
Количество импульсов на 1 оборот датчика импульсов, имп./об |
8 |
|
Номинальное напряжение питания, В |
24 |
|
Масса, кг, не более |
1,0 |
|
Габаритные размеры (диаметр х высота), мм, не более |
150x200 |
|
Условия эксплуатации: - угол установки тахографа ° - температура эксплуатации, °C - относительная влажность, %, не более |
от 0 до 90 от минус 20 до плюс 60 95 |
|
Диапазон температур эксплуатации датчика импульсов, °C |
от минус 40 до плюс 120 |
|
Диапазон температур хранения и транспортирования тахографа, °C |
от минус 40 до плюс 70 |
|
Степень защиты оболочки тахографа по ГОСТ 14254-96 |
IP5X |
|
Степень защиты оболочки датчика импульсов по ГОСТ 14254-96 |
IP2X |
|
Гарантийный срок службы тахографа не менее 1 года при пробеге, км, не более |
200 000 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационные документы методом офсетной печати.
Комплектность
Комплектность поставки тахографа в соответствии с технической документацией фирмы "ACTIA Polska Sp.z о.о." (Польша) представлена в табл. 2
Таблица 2
|
Наименование |
Количество |
|
Тахограф электронный ACTIA 028 Датчик импульсов (датчик Холла или индуктивный датчик) Пломбировочный комплект Паспорт Методика поверки |
1 шт. 1 шт. (по заказу) 1 шт. 1 экз. 1 экз. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "ACTIA Polska Sp.z о.о." (Польша)
МРБ МП 1879-2009 Тахографы электронные ACTIA 028. Методика поверки
Заключение
Тахографы электронные ACTIA 028 соответствует требованиям технической документации фирмы "ACTIA Polska Sp. z о.о." (Польша).
Межповерочный интервал- не более 12 месяцев.
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИСПЫТАТЕЛЬНЫЙ
ЦЕНТР БЕЛГИМ
г. Минск, Старовиленский тракт, 93, тел. 234-98-13
Аттестат аккредитации № BY/112 02.1.0.0025.
