Тахографы электронные Veeder-Root серии VRC 8400

Номер в ГРСИ РФ:	РБ 03 06 0807 10
Раздел:	Средства измерений параметров движения и вибрации [6]
Категория:	Тахографы
Производитель / заявитель:	"Stoneridge Electronics AB", Швеция

Скачать

	Описание типа РБ 03 06 0807 10 [2010-01-01] rb-03-06-0807-10_2010-01-01.pdf	Скачать
	Описание типа РБ 03 06 0807 10 [2011-06-30] rb-03-06-0807-10_2011-06-30.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Тахографы электронные Vedeer-Root серии VRC 8400 предназначены для измерения и регистрации на диаграммном диске параметров движения транспортного средства (скорость, пройденный путь) и режимов работы водителей согласно требованиям ЕСТР.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 06 0807 10
Наименование	Тахографы электронные Veeder-Root серии VRC 8400
Год регистрации	2010
Номер сертификата	6663
Дата регистрации	2010-09-30
Срок действия	2015-09-30
Получатель сертификата	фирма "Stoneridge Electronics Limited", Великобритания (GB)

Производитель / Заявитель

фирма "Stoneridge Electronics Limited"

Адрес: Charles Bowman Avenue, Claverhouse Industrial Park, Dundee, Scotland

Контакты: +44 (0)1382 866 400 / +44 (0)1382 866 401

Поверка

Межповерочный интервал / Периодичность поверки	24 мес.
Методика поверки	Поверка проводится по МП.Мн 628-2004.

Поверители

Скачать

	Описание типа РБ 03 06 0807 10 [2010-01-01] rb-03-06-0807-10_2010-01-01.pdf	Скачать
	Описание типа РБ 03 06 0807 10 [2011-06-30] rb-03-06-0807-10_2011-06-30.pdf	Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Комплектность Знак утверждения типа ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - автомобильный транспорт грузоподъемностью свыше 3,5 т или микроавтобусы с количеством посадочных мест более 9.

Описание

Конструктивно тахограф представляет собой записывающий спидометр с встроенным кварцевым генератором - часами. Семиразрядный счетчик (одометр) показывает пройденное расстояние. Посредством трех самописцев на тахограмме, устанавливаемой на поворотной пластине, в режиме реального времени записываются графики скорости, пройденного расстояния и режимов работы водителей.

В конструкцию тахографа входит электронный блок, содержащий микропроцессор, на который подаются импульсы от импульсного датчика. Микропроцессор программируется при помощи DIL-переключателей на точное значение k-фактора тахографа.

Возможно подключение четвертого самописца, обеспечивающего функции тахографа по самодиагностике двигателя. График четвертого самописца повторяет график скорости, но представляет блоковую диаграмму, позволяющую наглядно видеть режимы работы двигателя (реверс, движение с выключенным зажиганием и др.). Возможно также подключение бортового компьютера для передачи информации на центральный компьютер транспортного предприятия. В качестве дополнительных возможностей тахографа возможна регистрация режимов работы вспомогательного оборудования, установленного на транспортном средстве (кранов, насосов и т.д.).

В конструкции тахографа предусмотрена сигнальная лампочка, сигнализирующая о превышении скорости транспортного средства либо отсутствии тахограмм. Тахограф также имеет возможности самотестирования.

Расшифровка условного обозначения тахографов приведен в таблице 1:

Таблица 1

Пример условного обозначения: транспортная упаковка комплектность тахографа конкретные технические характеристики (напряжения питания, верхний предел измерения скорости, оцифровка шкалы скорости (в км/ч и милях/ч)

данные о потребителе данного тахографа

технические характеристики (объем используемой тахограммы, возможность использования для двух водителей), наличие официального утверждения в Европейском союзе наличие четвертого (дополнительного) самописца тахограф электронный Veeder-Root серии VRC 8400

Места нанесения знака поверки указаны в приложении к описанию типа.

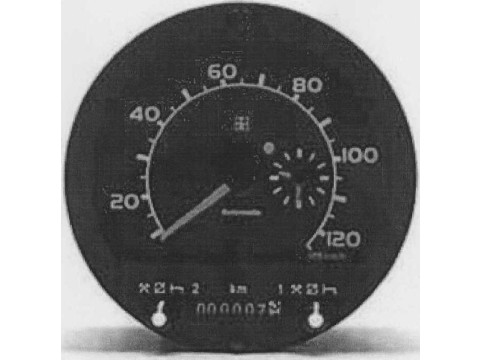

Внешний вид тахографов приведен на рисунке 1.

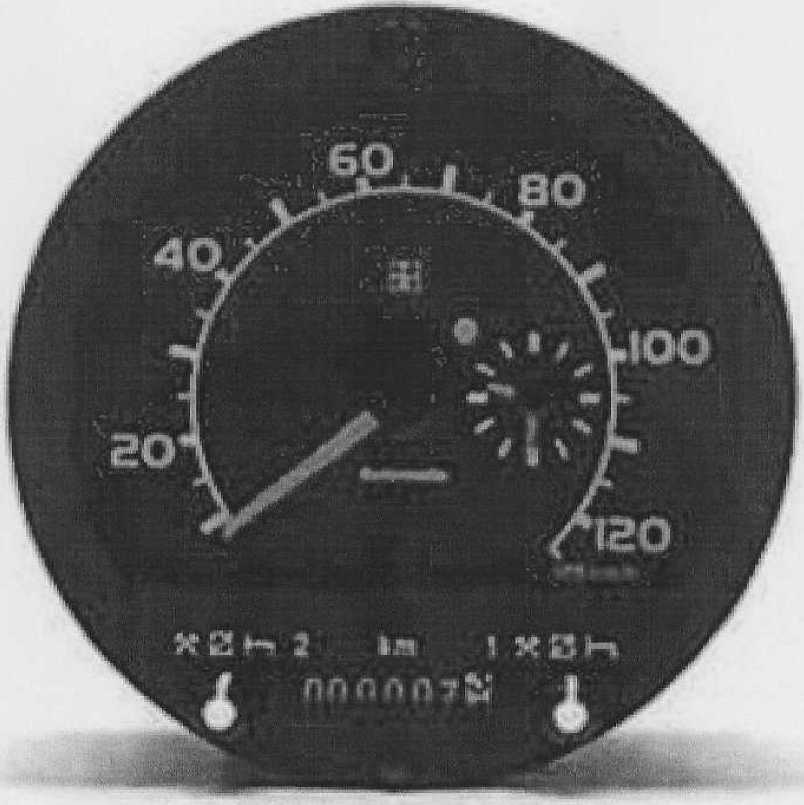

Рисунок 1 - Тахографы электронные Vedeer-Root серии VRC 8400

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики тахографов приведены в таблице 2.

Таблица 2

Наименование	Значение
Диапазон измерения скорости, км/ч	от 25 до 125
Пределы допускаемой абсолютной погрешности измерения и регистрации скорости, км/ч	± 3
Диапазон измерения расстояния счетчиком пути, км	от 0,1 до 999999,9
Пределы допускаемой относительной погрешности измерения и регистрации расстояния, %	±1
Пределы допускаемой абсолютной погрешности измерения и регистрации времени, мин./сутки	±2
Максимальное время регистрации на диаграммном диске, ч	24
Параметры электропитания, В	напряжение постоянного тока, 12 или 24
Угол установки тахографа, град	от 0 до 90
Габаритные размеры, мм, не более	150x143
Масса, кг, не более	1,1
Диапазон температур эксплуатации, °C	от минус 40 до плюс 85
Степень защиты оболочки по ГОСТ 14254-95	IP54

Комплектность

Комплектность тахографов электронных Vedeer-Root серии VRC 8400 приведена в таблице 3.

Таблица 3

Наименование	Количество
Тахограф	1 шт.
Комплект диаграммных дисков (100шт.)	1 комплект
Комплект кабелей	1 комплект
Счетчик числа оборотов 8-импульсный (для установки на транспортные средства, оснащенные механическими спидометрами)	1 шт.
Пломбировочный комплект	1 комплект
Руководство по эксплуатации	1 экз.
Паспорт	1 экз.
Методика поверки	1 экз.

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию тахо^^и^^щпо-графским способом.

! —---'

Госудаосмнкый реест;

с1

I средств измерений \ йк»убли«и Беларусь *• VJJfcJatk j-mchtob/

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Stoneridge Electronics Limited", Великобритания. МП.Мн 628-99 "Тахографы электронные Vedeer-Root серии VRC 8400. Методика поверки ".
