Контроллеры программируемые CPM2B
| Номер в ГРСИ РФ: | РБ 03 23 3937 08 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | "Omron Corporation", Япония |
|
Описание типа РБ 03 23 3937 08 [2008-01-01]
rb-03-23-3937-08_2008-01-01.pdf
|
Скачать |
Программируемые контроллеры СРМ2В предназначены для применения в промышленных условиях, как отдельное техническое устройство, так и в составе информационно-измерительных систем, и обеспечивают сбор измеряемой на объекте управления информации, ее преобразование и вычислительную обработку, архивирование, расчет и выдачу на объект управления дискретных управляющих воздействий.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 3937 08 |
| Наименование | Контроллеры программируемые CPM2B |
| Год регистрации | 2008 |
| Номер сертификата | 5637 |
| Дата регистрации | 2008-12-29 |
| Срок действия | 2013-12-29 |
| Получатель сертификата | фирма "OMRON Corporation", Япония (JP), Нидерланды (NL) |
Производитель / Заявитель
фирма "OMRON Corporation", Япония, Нидерланды
Адрес: 66 Matsumoto, Mishima-city, Shizuoka 411-8511
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1986-2010 |
Поверители
Скачать
|
Описание типа РБ 03 23 3937 08 [2008-01-01]
rb-03-23-3937-08_2008-01-01.pdf
|
Скачать |
Описание типа
Назначение
Программируемые контроллеры СРМ2В предназначены для применения в промышленных условиях, как отдельное техническое устройство, так и в составе информационно-измерительных систем, и обеспечивают сбор измеряемой на объекте управления информации, ее преобразование и вычислительную обработку, архивирование, расчет и выдачу на объект управления дискретных управляющих воздействий.
Область применения - нефте- и газодобывающая, нефтеперерабатывающая, нефтехимическая, химическая, металлургическая, энергетическая, пищевая, легкая и другие отрасли экономики.
Описание
Программируемые контроллеры (ПК) представляют собой совокупность периферийных устройств, станции удаленного ввода/вывода данных, главного процессора, которая включает:
- платы ввода/вывода дискретных сигналов;
- модули ввода дискретных сигналов;
- модули вывода дискретных сигналов;
- устройство электропитания;
Компоненты, входящие в состав ПК объединяются шиной данных или магистралью данных.
ПК поддерживает следующие коммуникационные интерфейсы: RS232, RS422, RS485, Compobus-D, Compobus-S.
ПК обеспечивает восприятие измерительной информации, представленной частотными сигналами.
Схема с указанием места нанесения знака поверки приведена в Приложении к описанию типа.

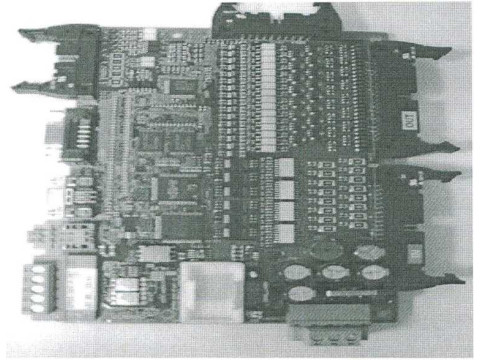

Общий вид контроллера представлен на рисунке 1.

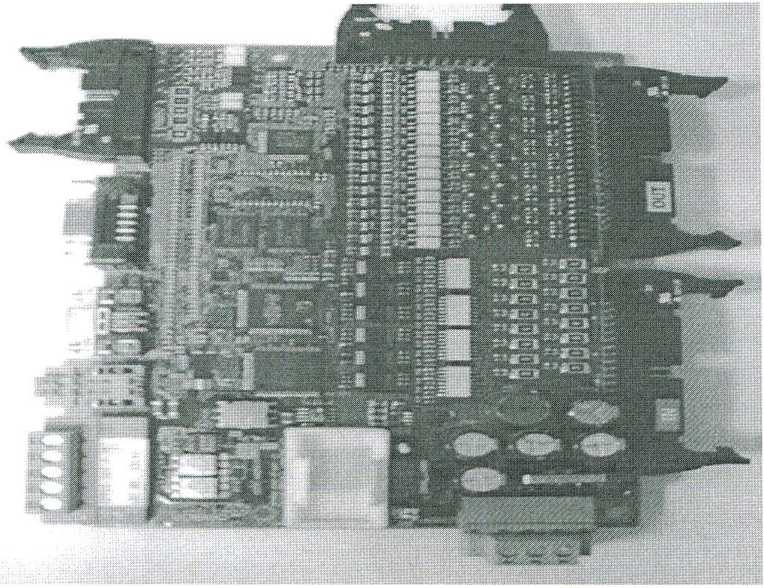

Рисунок 1. Внешний вид контроллера
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики контроллера представлены в таблице 1.
Таблица 1
|
Характеристика |
Значение |
|
СРМ2В | |
|
Диапазон измерения частоты, Гц |
от 0 до 20000 |
|
Пределы основной погрешности измерения частоты, Гц |
±1 |
|
Минимальный период импульса, мс |
50 |
|
Максимальное время нарастания импульса, мс |
3 |
|
Минимальная ширина импульса, мс |
12,5 |
|
Минимальное расстояние между импульсами, мс |
12,5 |
|
Напряжение питания постоянного тока |
24 В |
|
Максимальный потребляемый ток |
0,2 А |
|
Диапазон рабочих температур, °C |
от 0 до 55 |
|
Диапазон температур хранения и транспортирования, °C |
от минус 25 до 75 |
|
Габаритные размеры, мм, не более |
220x120 |
|
Масса, кг, не более |
0,165 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта и упаковку контроллера
типографским способом.
Комплектность
Комплект поставки контроллеров указан в таблице 2.
Таблица 2
|
Наименование |
Количество |
|
Контроллер программируемый СРМ2В |
1 |
|
Упаковка |
1 |
|
Паспорт |
1 |
|
Методика поверки |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "OMRON Corporation" (Нидерланды, Япония). МРБ МП. 1986-2010 "Контроллеры программируемые СРМ2В. Методика поверки".
Заключение
Контроллеры программируемые СРМ2В соответствуют требованиям документации фирмы OMRON Corporation" (Нидерланды, Япония).
Межповерочный интервал - не более 12 месяцев (для контроллеров, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
