Приемники для измерения параметров электромагнитных помех SMR 45XX

Назначение

Приемники для измерения параметров электромагнитных помех SMR 45Х.Х (SMR. 4518. SMR 4503) (далее - приемники) предназначены для измерения пикового, квазипикового и среднего квадратического значения напряжения.

Приемники в комплекте с другими измерительными устройствами, такими как измерительные антенны, эквиваленты сети, пробники напряжения, поглощающие клещи, токосъемники предназначены для измерения напряженности электромагнитного поля, напряжения, мощности, силы тока от источников радиопомех.

Область применения радиосвязь, радиоэлектронная и другие отрасли промышленности, в том числе научные, исследовательские, испытательные лаборатории.

Описание

Принцип действия приемников основан на сравнении измерительного сигнала, проходящего через аттенюатор высокой частоты, гетеродинный преобразователь часто гы и аттенюатор промежуточной частоты, с сигналом опорного генератора. Посредством аналогоцифрового преобразования и вычисления с помощью встроенной ПЭВМ с дополни тельным сигнальным процессором результаты измерений отображаются на цветном 1 1 1 дисплее.

Управление приемником, сбор и обработка измеренных значений осуществляется встроенной ПЭВМ с помощью функциональных клавиш, ручки регулятора частоты и встроенного дисковода, расположенных на передней панели.

Па задней панели приемника имеются разъемы для подключения стандартной клавиатуры, мыши, внешнего монитора и принтера, а также ряд аналоговых интерфейсов для внешнего анализа сигналов и синхронизации частоты дополнительных устройств.

Приемник имеет возможность дистанционного управления через последовательный интерфейс IEEE 488. Дополнительный триггерный вход позволяет проводить внешний запуск циклов измерения.

Приемники имеют два исполнения (SMR 4518. SMR 4503), отличающиеся диапазоном рабочих частот входного сигнала.

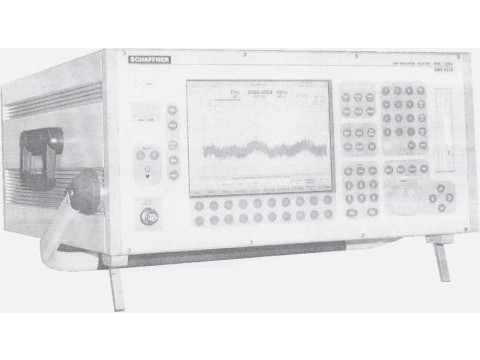

Общий вид приемников приведен на рисунке 1.

Место нанесения знака поверки (клеймо-наклейка) указано в прил

ГОСИ№КХЖ»»‘’МА OteCP

Pecnyt'uwi* беларуо.

Лист 1 из 6

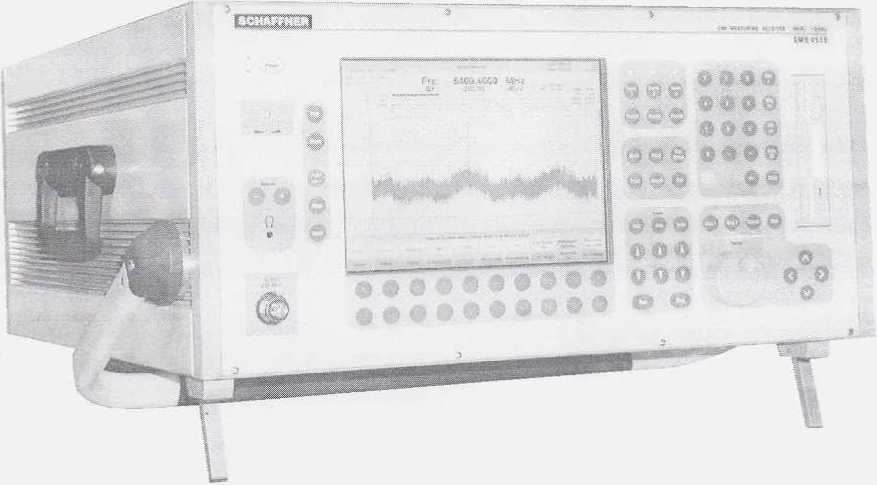

Рисунок 1. Общий вид приемников для измерения параметров электромагнитных помех SMR 45ХХ (SMR 4518, SMR 4503).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИС ГИКИ

Диапазон измерения частоты входного сигнала, -для SMR4518

- для SMR 4503

от 9 кГц до 18 ГГц оз 9 к1 ц до 2.75 I 1 ц

Абсолютная погрешность измерения частоты входного сигнала (f). Гц. не более (за год)

■в

SMR4518:

КСВн (коэффициент стоячей волны по напряжению) (для аттенюатора RE > 10 дБ), не более.

в диапазоне частот: от 9 кГц до 2,75 ГГц от 2.75 ГГц до 7 ГГц от 7 ГГц до 12 ГГц от 12 ГГц до 18 ГГц (без аттенюатора RF). не более, в диапазоне частот:

от 9 кГц до 2.75 ГГц оз 2.75 ГГц до 18 ГГц

1,7

2.0

2.0

2.5

SMR4503:

КСВн (коэффициент стоячей волны по напряжению) (для аттенюатора RF > ГО дБ), не более.

в диапазоне частот:

от 9 кГц до 1,7 ГГц

от 1,7 ГГц до 2,75 ГГц

(без аттенюатора RF), не более,

в диапазоне частот:

от 9 кГц до 2.75 ГГц

Абсолютная погрешность амплитудного соотношения, дБ, не более

± 1,5

Импульсная характеристика и погрешность импульсной характеристики в соответствии с ГОСТ 30847 (CISPR 16-1)

Ослабление сигнала по зеркальному каналу, дБ. более

Для SMR 4503 в диапазоне частот: от 9 кГц до 30 МГц

от 30 МГц до 1005 МГц

от 1005 МГц до 2100 МГц

от 2100 МГц до 2750 МГц

Для SMR 4518 в диапазоне частот: от 9 кГц до 30 МГц

от 30 МГц до 1005 МГц

от 1005 МГц до 2100 МГц

от 2100 МГц до 2750 МГц

от 2,75 ГГц до 18.00 ГГц

Ослабление сигнала по промежуточной частоте. дБ, более Для SMR4518 в диапазоне часто !: от 9 кГц до 30 МГц                                                    90

от 30 МГц до 2.75 ГГц

от 2.75 ГГц до 18.00 ГГц

Для SMR 4503

в диапазоне частот:

от 9 кГц до 30 МГц

от 30 МГц до 2.75 ГГц

Абсолютная погрешность измерения синусоидального напряжения. дБ. не более

от 9 кГц до 1005 МГц

от 1005 МГц до 2,75 ГГц

от 2.75 ГГц до 18.00 ГТц (только для SMR 4518)

Верхний предел измерения синусоидального и импульсного и а 11 ряже н и я. дБм к В для SMR 4503 для SMR 4518

130

137

Нижний предел измерения синусоидального напряжения в режиме AV (для дополнительной погрешности не более 1 дБ вносимой собственными шумами на диапазоне частот до 2.75 ГГц)

- в полосе пропускания 200 Гц

- в полосе пропускания 9 кГц

- в полосе пропускания 120 кГц

- в полосе пропускания 1 МГц

Нижний предел измерения импульсного напряжения, дБмкВ - для диапазона А. частота повторения 25 Гц

- для диапазона В, частота повторения 100 Гц

- для диапазона С и D, час гота повторения 100 Гц

минус 26 минус 8

минус 26 минус 6

6

Номинальное значение полос пропускания, кГц Для SMR 4503 в диапазоне частот: от 9 кГц до 30 МГц от 50 кГц до 2750 МГц от 30 МГц до 2750 МГц-от 30 МГц до 2750 МГц

Для SMR4518

в диапазоне частот: от 9 кГц до 30 Ml ц от 50 кГц до 18 ГГц от 30 МГц до 18 ГГц от 30 МГц до 18 ГГц

Номинальная частота опорного генератора. МГц

Нестабильность воспроизведения частоты опорного генератора (за год). Гц. не более

Диапазон номинального напряжения питания. В

Габаритные размеры, мм. не более

Масса, кг, не более

Степень защиты оболочки IP 30 по ГОСТ 14254-96 (МЭК 529)

Рабочие условия эксплуатации:

- температура, °C

- о гносительная влажность. %

Условия транспортирования и хранения: - температура. °C

- относительная влажность, %

0.2

9 120 1000

0.2

9 120 1000

10

110’6

от 84 до 260

450 х 220 х 520

28

от 0 до 45 до 80

от минус 20 до плюс 60 до 95 при 30 °C

Знак утверждения типа

Знак утверждения типа наносят на приемники методом наклейки, на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входит:

1 Приемник для измерения параметров электромагнитных

помех SMR 45ХХ (SMR 4518. SMR 4503)                                1 шт.;

2 Сетевой кабель                                                                1 шт.;

3 Измерительный приемник SMR 4518 (SMR 4503).

Инструкция по эксплуатации.                                                1 экз.;

4 МРЬ МП. 1898-2009 "Приемники для измерения параметров

электромагнитных помех SMR 4503, SMR 4518. Методика поверки"            1 экз.

ТЕХНИЧЕСКИЕ ДОКУМЕН ГЫ

ГОСТ 22261-94 “Средства измерений электрических и Mai нитных величин. Общие технические условия";

СТБ ГОСТ Г’ 51522-2001 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний»;

ГОСТ 12.2.091-2002 (МЭК61010-1) "Безопасность электрических контрольноизмерительных приборов и лабораторного оборудования. Часть 1 Общие требования";

МРБ МП.1898-2009 "Приемники для измерения параметров электромагнитных помех SMR 4503. SMR 4518. Мегодика поверки

Техническая документация фирмы "Teseq GmbH" (Германия).

Заключение

Приемники для измерения параметров электромагнитных помех SMR 45ХХ (SMR 4518. SMR 4503) соответствуют требованиям ГОСТ 22261-94. СТБ ГОС 1 Р 51522-2001, ГОСТ 12.2.091-2002 (МЭК61010-1), технической документации фирмы "Teseq GmbH" (Германия).

Межповерочный интервал - не более 12 месяцев (для приемников, предназначенных для применения, либо применяемых в сфере законодательной метрологии).

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ. Республика Беларусь г. Минск. Старовиленский тракт, д. 93,

Тел. (017)-334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025.
