Анализаторы мутности TMS 561
| Номер в ГРСИ РФ: | РБ 03 09 3815 08 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | "Chemfeed Limited", Великобритания |
Анализаторы мутности TMS 561 (далее - анализаторы) предназначены для непрерывного измерения концентрации взвешенных частиц (мутности) в различных жидких средах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3815 08 |
| Наименование | Анализаторы мутности TMS 561 |
| Год регистрации | 2008 |
| Номер сертификата | 5377 |
| Дата регистрации | 2008-07-29 |
| Срок действия | 2013-07-29 |
| Получатель сертификата | фирма "Chemfeed Limited", Великобритания (GB) |
Производитель / Заявитель
фирма "Chemfeed Limited"
Адрес: Priory Works, Five Oak Green Road, Tonbridge, Kent, TN11 OQL
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1853-2008 |
Поверители
Скачать
|
Описание типа РБ 03 09 3815 08 [2009-01-21]
rb-03-09-3815-08_2009-01-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3815 08 [2008-01-01]
rb-03-09-3815-08_2008-01-01.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы мутности TMS 561 (далее - анализаторы) предназначены для непрерывного измерения концентрации взвешенных частиц (мутности) в различных жидких средах.
Область применения - переработка сточных вод, контроль качества питьевой, технической воды, водоподготовка, химическая, пищевая, рыбоводство и другие отрасли промышленности.
Описание
Принцип действия анализатора основан на измерении интенсивности оптического излучения, рассеянного твердыми частицами, находящимися в жидкости во взвешенном состоянии.
Конструктивно анализаторы состоят из единого блока, который включает в себя измерительную камеру с вращающимся проточным модулем и сменной стеклянной кюветой, лампу для просвечивания жидкости и два сенсора, а также электронный модуль для обработки поступающей информации и жидкокристаллический дисплей с клавиатурой.
Анализаторы предназначены для крепления на стене.
Схема с места нанесения клейма-наклейки с изображением знака поверки приведена в приложении А к описанию типа.
Внешний вид анализаторов представлен на рисунке 1.

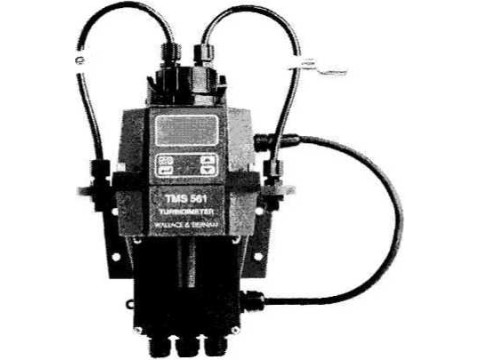

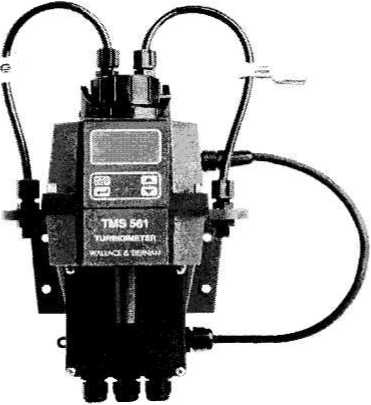

Рисунок 1- Внешний вид анализаторов мутности TMS 561
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСИКЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики анализаторов приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
1 Диапазон измерения мутности жидкости, ЕМФ |
от 0,02 до 1000 |
|
2 Пределы допускаемой абсолютной погрешности измерения мутности жидкости, ЕМФ |
± (0.02ИВ+0.01) в диапазоне от 0,02 ЕМФ до 10 ЕМФ вкл.; ± (0,05 ИВ+0,1) в диапазоне от 10 ЕМФ до 1000 ЕМФ, где ИВ - значение измеряемой величины мутности, ЕМФ |
|
3 Параметры выходов. - токовый, мА - интерфейс |
от 4 до 20 (диапазон настраиваемый) RS 485 |
|
4 Условия эксплуатации: - температура окружающего воздуха,°C - температура измеряемой жидкости, °C - максимальное давление измеряемой жидкости, МПа, не более |
от 1 до 50 от 1 до 50 0,4 |
|
5 Степень защиты оболочки по ГОСТ 14254-96 |
IP 66 |
|
6 Диапазон напряжения питания от источника переменного тока, В |
от 90 до 250 |
|
7 Диапазон частоты питания от источника переменного тока, Гц |
от 47 до 63 |
|
8 Потребляемая мощность, В А, не более |
80 |
|
9 Масса, кг, не более |
2,5 |
Знак утверждения типа
Знак Утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входит:
- Анализатор мутности TMS 561 1шт.;
- комплект монтажных принадлежностей 1шт.;
- буферные калибровочные растворы 1шт.;
- упаковка 1 шт.;
- руководство по эксплуатации 1 экз.;
- методика поверки МРБ МП.1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Chemfeed Limited" (Великобритания);
МРБ МП. //'^-^ЛУ’Анализаторы мутности TMS 561. Методика поверки".
Заключение
Анализаторы мутности TMS 561 соответствуют требованиям документации фирмы "Chemfeed Limited " (Великобритания).
Межповерочный интервал - не более 12 месяцев при применении анализаторов мутности TMS 561 в сфере законодательной метрологии.
Научно-исследовательский испытательный центр БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/ 112 02.1.0.0025
