Приборы для измерения параметров холостого хода силовых трансформаторов ДСТ-1М

Назначение

Приборы для измерения параметров холостого хода силовых трансформаторов ДСТ-1М (далее — приборы ДСТ-1М) предназначены для измерения параметров холостого хода силовых трансформаторов (действующих значений фазных напряжений и токов; активной, реактивной и полной мощности по каждой фазе; активной, реактивной и полной мощности, суммарных по трем фазам; сдвига фаз между токами и напряжениями в каждой фазе).

Результаты измерения используются для диагностики силовых трансформаторов при изготовлении и ремонте, а также в условиях их эксплуатации.

Область применения - электроэнергетика.

Описание

Принцип действия прибора ДСТ-1М основан на измерении текущих значений токов холостого хода и напряжений за период по трем каналам, сдвига фаз между токами и напряжениями и последующей обработке указанного массива данных в автоматизированном режиме. При этом первичная информация в виде сигналов 3-х фазного напряжения поступает на входные блоки прибора, где происходит согласование и преобразование сигналов до необходимых уровней для дальнейшего преобразования из аналогового вида в цифровой. Первичная информация в виде сигналов 3-х фазного тока подается на измерительный трансформатор тока, который под управлением микроконтроллера изменяет коэффициент трансформации. Преобразованные величины сигналов напряжения и токов поступают на фильтры нижних частот, которые выделяют полезный сигнал из смеси сигнала и шума. Сигналы напряжений и токов с выходов фильтров нижних частот поступают на аналого-цифровой преобразователь (АЦП). Режимом работы АЦП управляет микроконтроллер. Результат аналогоцифрового преобразования заносится в оперативное запоминающее устройство. Полученные результаты в цифровой и графической форме отображаются на дисплее встроенную клавиатуру для управления. Через интерфейс RS-232C можно между прибором и ПЭВМ для передачи и анализа результатов испытаний.

Конструктивно прибор ДСТ-1М состоит из электронного блока и шести пар подсоединенных к электронному блоку через разъемы кабелей для подключения к испытываемому трансформатору.

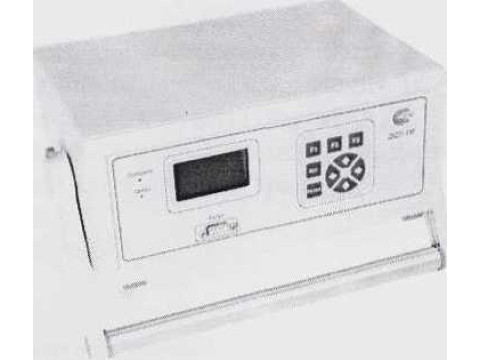

Внешний вид прибора для измерения параметров холостого хода силовых трансформаторов ДСТ-1М приведен на рисунке 1.

Место нанесения доверительного клейма-наклейки указано в приложении А.

Рис 1 Внешний вид прибора для измерения параметров холостого хода силовых

трансформаторов ДСТ-1М

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерения действующих значений фазных напряжений, В Пределы допускаемой относительной погрешности измерения фазных напряжений. %

Диапазоны измерения действующих значений фазных токов, А

Диапазон измерения активной, реактивной и полной мощности по каждой фазе, кВт (квар. кВ-А)

Диапазон измерения активной, реактивной и полной мощности, суммарных по трем фазам, кВт (квар. кВ-А)

Диапазон измерения сдвига фаз между токами и напряжениями в каждой фазе, град

Пределы допускаемой относительной погрешности измерения фазных гоков, %

- диапазон измерения от 0,015 до 0,080

- диапазон измерения от 0.080 до 0,500

- диапазон измерения от 0,500 до 5.000

от 10 до 250

±0,2 от 0,015 до 0,080 от 0,080 до 0.500 от 0,500 до 5,000 от 0,00015 до 1,25000 от 0,00045 до 3,75000

от 0 до 360

±(0,2+0,021К/11ПМ) ±(0,2+0,011К/1ЮМ)

±0,2

где 1к - верхний предел диапазона измерения тока, А 1ЮМ-измеренное значение тока, А

Пределы допускаемой относительной погрешности измерения активной, реактивной и полной мощности по каждой фазе, % Для Р1ОМ от 0,015 Рк до 0.040 Рк (включительно) для Р[И|1 от 0,040 Рк до 0,150 Рк (включительно) для Рщм от 0,150 Рк до 1.000 Рк

±(0,5+0.005 РК/Р1ВМ)

±(0,5+0)

(PK=UK 1к, где IK - верхний предел диапазона измерения тока. А;

UK - верхний предел диапазона измерения напряжения. В; РИ)М - измеренное значение мощности, кВт (квар, кВ А)). Пределы допускаемой относительной погрешности измерения активной, реактивной и полной мощности, суммарных по трем фазам. %

±(0,5+0.005 Рк/Р,„ч) ±(0,5+0,015 Рк/Рюм) ±(0,5+0,050 Рк/Р,вм)

0,5

230

35

для Р1ПМ от 0,015 Рк до 0.040 Рк (включительно)

для Р|„м от 0,040 Рк до 0.150 Рк (включительно)

для Р1ВМ от 0.150 Рк до 1,000 Рк

(PK=UKIK, где 1к - верхний предел диапазона измерения тока. А;

UK - верхний предел диапазона измерения напряжения. В;

РИ)М - измеренное значение мощности. кВт (квар, кВ А)) Пределы допускаемой абсолютной погрешности измерения сдвига фаз между токами и напряжениями в каждой фазе, град Номинальное напряжение питания. В Потребляемая мощность. В А. не более

Рабочие условия эксплуатации:

- температура окружающего воздуха от 5 °C до 40 °C;

- относительная влажность окружающего воздуха 75 % при 30 °C и более низких температурах без конденсации влаги;

- давление от 84,0 до 106,7 кПа

Показатели надежности

- средняя наработка на отказ, ч, не менее

- средний срок службы, лет, не менее

Габаритные размеры, мм, не более:

- длина

- ширина

- высота

Масса прибора ДСТ-1 М. кг. не более

Знак утверждения типа

Знак утверждения типа наносят методом наклейки на заднюю панель прибора (приложение А). На эксплуатационной документации знак утверждения типа наносится на титульном листе методом типографской печати.

Комплектность

В комплект поставки входит:

- прибор для измерения параметров холостого хода силовых трансформаторов ДСТ-1 М, включая электронный блок, программное обеспечение для автономного режима работы     1 шт.

- программное обеспечение верхнего уровня для ПЭВМ «ДСТ», версия 1.0          1 шт.

- соединительные кабели (длина не более 5 м)                                 1 шт.

- соединительные кабели (длина не более 3 м)                                 3 шт.

- соединительный провод для подключения к последовательному порту RS-232C (длина не более 1.5 м)

1 шт.

1 экз.

- руководство по эксплуатации

- методика поверки МРБ МП. 1772-2008

- упаковка

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 100289280.022-2008 «Прибор для измерения параметров холостого хода силовых трансформаторов ДСТ-1М. Технические условия»;

МРБ МП. 1772-2008 «Прибор для измерения параметров холостого хода силовых грансформаторов ДСТ-1М. Методика поверки»

Заключение

Прибор для измерения параметров холостого хода силовых трансформаторов ДСТ-1М соответствует требованиями ТУ BY 100289280.022-2008.

Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).

Научно-исследовательский

Испытательный центр БелГИМ г. Минск, Старовиленский тракт, 93 тел. 334-98-13

Аттестат аккредитации № BY 112.02.1.0.0025
