Измерители иммитанса Е7-25

Назначение

Измерители иммитанса Е7-25 предназначены для измерения емкости, индуктивности, активного и реактивного сопротивления, активной и реактивной проводимости, тангенса угла потерь, добротности, модуля комплексного сопротивления и проводимости, угла фазового сдвига комплексного сопротивления и тока утечки электрорадиоэлементов (ЭРЭ) в диапазоне частот от 25 Гц до 1 МГц.

Область применения - в лабораториях, на предприятиях при входном и производственном контроле ЭРЭ, в ремонтных мастерских для измерения электрических параметров ЭРЭ, измерения неэлектрических величин с применением измерительных преобразователей неэлектрических величин в одну из измеряемых прибором величин, для научных исследований.

Описание

В основу работы прибора положен метод вольтметра-амперметра.

Напряжение рабочей частоты с генератора поступает через измеряемый объект на преобразователь, который формирует два синусоидальных напряжения (пропорциональное току, протекающему через объект и пропорциональное напряжению на объекте), преобразующиеся в цифровую форму. Значение измеряемых параметров определяется расчетным путем и отображается на графическом индикаторе.

Внешний вид прибора приведен на рисунке 1.

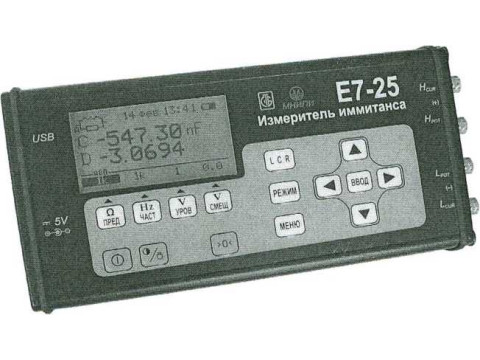

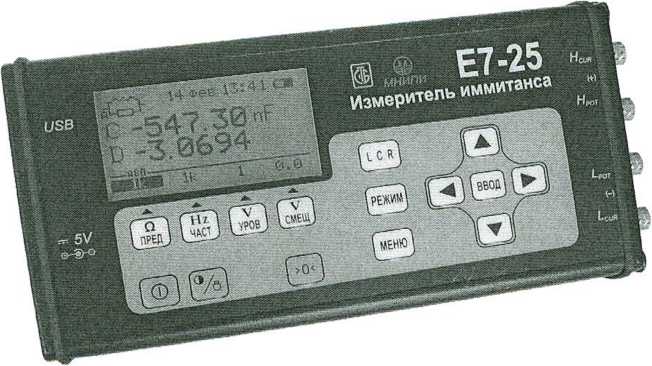

Рисунок 1 - Измеритель иммитанса Е7-25. Внешний вид

Схема пломбировки прибора для защиты от несанкционированного доступа с указанием места нанесения знака поверки приведена в приложении А.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Прибор измеряет следующие параметры:

- индуктивность - Lp, Ls;

- емкость - Ср, Cs;

■ Rp, Rs;

- Xs, Хр;

- Gp, Gs;

- Вр, Bs;

-tgS;

- активное сопротивление

- реактивное сопротивление

- активную проводимость

- реактивную проводимость

- тангенс угла потерь

- добротность               -Q;

- модуль комплексного сопротивления - Z | ;

- модуль комплексной проводимости -1 Y I;

- угол фазового сдвига комплексного сопротивления - (р;

- ток утечки -I.

Примечания

1 Lp, Ср, Rp, Gp, Хр, Вр (Ls, Cs, Rs, Xs, Bs) - измеряемые параметры при параллельной (последовательной) схеме замещения.

2 Допускается для измеряемого параметра tg 5 использовать обозначение D (фактор потерь).

Диапазоны измерений соответствуют величинам, указанным в таблице 1.

Таблица 1

Классы точности С и M по ГОСТ 25242-93.

Напряжение питания переменного тока (230±23) В с частотой (50±1) Гц.

Допускаемая относительная погрешность установки частоты, не более ±0,02 %.

Пределы допускаемой относительной основной погрешности измерения модуля комплексного сопротивления при высоком уровне напряжения измерительного сигнала и нормальной скорости измерения соответствуют значениям, приведенным в таблице 2.

При низком уровне напряжения измерительного сигнала или в режиме быстрых измерений пределы допускаемой относительной основной погрешности измерения модуля комплексного сопротивления равны утроенной погрешности, указанной в таблице 2.

Таблица 2

Примечание - I Z I - измеренное значение модуля комплексного сопротивления. Ом.

Лист 4 из

ОО

Пределы измерений I Z I соответствуют значениям, приведенным в таблице 3. Таблица 3

Пределы допускаемой основной погрешности измерения Rp, Rs, Lp, Ls, Cp, Cs, Xs, Gp.

D, Q, ср, I соответствуют значениям, приведенным в таблице 4.

Таблица 4

Примечания

I Значение 5Z определяется из таблицы 1.2.

2 D, Q, I - измеренные значения фактора потерь, добротности, тока утечки, соответственно.

Диапазон установки рабочей частоты от 25 Гц до 1 МГц с разрешением 1 Гц до частоты 1 кГц включительно, с разрешением 1 кГц - свыше частоты 1 кГц.

Пределы допускаемой относительной погрешности установки рабочей частоты ±0,02 %.

Напряжение измерительного сигнала 40 мВ (среднее квадратическое значение) - низкий уровень и 0,7 В (среднее квадратическое значение) - высокий уровень.

Выходное сопротивление источника измерительного сигнала (100 ± 20) Ом.

Диапазон установки напряжения смещения от 0 до 60 В.

Перекрытие пределов измерений I Z | не менее 5 %.

Время одного измерения без времени выбора предела измерений (длительность цикла запуска) при частоте измерительного сигнала 1 кГц не более 1 с в режиме «НОРМА», и не более 0,1 с в режиме «БЫСТРО»

Мощность, потребляемая прибором от сетевого адаптера не более 10 Вт.

Масса прибора не более 0,8 кг.

Габаритные размеры прибора не более 220x109x35 мм.

Прибор по устойчивости и прочности при климатических воздействиях удовлетворяет требованиям, установленным для приборов группы 3 ГОСТ 22261-94.

Условия эксплуатации:

от минус 20 до плюс 50;

до 80 при температуре 25 °C;

от 84 до 106,7 (от 630 до 800).

от минус 25 до плюс 55;

до 95 при температуре 25 °C;

от 84 до 106,7 (от 630 до 800).

мин.

- температура окружающего воздуха, °C

- относительная влажность воздуха, %

- атмосферное давление, кПа (мм рт. ст.) Предельные условия транспортирования:

- температура окружающего воздуха, °C

- относительная влажность воздуха, %

- атмосферное давление, кПа (мм рт. ст.) Время установления рабочего режима 15

Время непрерывной работы не менее 16 ч.

Средняя наработка на отказ не менее 15 000 ч.

Средний срок службы не менее 5 лет.

Прибор обеспечивает контроль процентного отклонения измеряемых L, С, R параметров от заданной величины.

Уровень индустриальных радиопомех, создаваемых прибором при работе, не превышает значений, указанных в СТБ ЕН 55022-2006, для оборудования класса А.

Прибор устойчив к электростатическим разрядам и соответствует СТБ МЭК 61000-4-2-2006 (испытательный уровень 2, критерий качества функционирования С).

Прибор устойчив к динамическим изменениям в цепях электропитания и соответствует СТБ МЭК 61000-4-11-2006 (испытательный уровень 2, критерий качества функционирования В).

Прибор устойчив к наносекундным импульсным помехам и соответствует СТБ МЭК 61000-4-4-2006 (испытательный уровень 2, критерий качества функционирования В).

Прибор устойчив к микросекундным помехам большой энергии и соответствует СТБ МЭК 61000-4-5-2006 (2 класс условий эксплуатации, критерий качества функционирования В).

Прибор устойчив к радиочастотным электромагнитным полям и соответствует СТБ ГОСТ Р 51317.4.3-2001 (степень жесткости 2, критерий качества функционирования А).

Прибор устойчив к кондуктивным помехам, наведенным радиочастотным электромагнитным полем и соответствует СТБ ГОСТ Р 51317.4.6-2001 (степень жесткости 2, критерий качества функционирования А).

Корпус прибора соответствует степени защиты оболочки IP20 по ГОСТ 14254-96.

Прибор соответствует требованиям электробезопасности, установленным ГОСТ 12.2.091-2002 для оборудования класса III по степени защиты от поражения электрическим током.

Сетевой адаптер соответствует ГОСТ 12.2.091-2002 для оборудования класса II по степени защиты от поражения электрическим током.

Знак утверждения типа

Знак Утверждения типа наносится на шильдик, расположенный на задней панели прибора, методом офсетной печати и на эксплуатационную документацию типографским методом.

Комплектность

Измеритель иммитанса Е7-25

Сетевой адаптер

Устройство присоединительное УН-1

Устройство присоединительное УП-2

Кабель интерфейсный

Руководство по эксплуатации

Методика поверки

Упаковка

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 100039847.090-2008 «Измеритель иммитанса Е7-25. Технические условия».

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия,».

ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования».

МРБ МП. 1806-2008 «Измеритель иммитанса Е7-25. Методика поверки».

Заключение

Измерители иммитанса Е7-2 5 соответствуют требованиям ТУВУ 100039847.090-2008, ГОСТ 22261-94, ГОСТ 12.2.091-2002.

Межповерочный интервал - не более 12 месяцев (при использовании в сфере законодательной метрологии).

Научно-исследовательский испытательный центр БслГИМ.

220053, г. Минск, Старовиленский тракт, 93

Телефон:334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025.
