Счетчики электрической активной энергии трехфазные индукционные СА4-518
| Номер в ГРСИ РФ: | РБ 03 13 1563 07 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | СООО "МЗЭП-1", г. Брест |
|
Описание типа РБ 03 13 1563 07 [2007-01-01]
rb-03-13-1563-07_2007-01-01.pdf
|
Скачать |
Счетчик электрический активной энергии трехфазный индукционный непосредственного подключения «СА4-518»(далее-счетчик) предназначены применяется для учета активной энергии в трехфазных четырех проводных цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 1563 07 |
| Наименование | Счетчики электрической активной энергии трехфазные индукционные СА4-518 |
| Год регистрации | 2007 |
| Номер сертификата | 5018 |
| Дата регистрации | 2007-12-27 |
| Срок действия | - |
| Получатель сертификата | СООО "МЗЭП-1", г. Брест, Республика Беларусь (BY) |
Производитель / Заявитель
СООО "МЗЭП-1"
Адрес: ул. Московская, 202, 224020, г. Брест
Контакты: (0162) 40-91-54 / (0162) 40-92-16 / mzep@brest.by
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.259-77 |
Поверители
Скачать
|
Описание типа РБ 03 13 1563 07 [2007-01-01]
rb-03-13-1563-07_2007-01-01.pdf
|
Скачать |
Описание типа
Назначение
Счетчик электрический активной энергии трехфазный индукционный непосредственного подключения «СА4-518»(далее-счетчик) предназначены применяется для учета активной энергии в трехфазных четырех проводных цепях переменного тока частотой 50 Гц.
Счетчик предназначен для работы в закрытых помещениях при температуре от минус 20° С до плюс 50° С и относительной влажности воздуха не более 80 % при температуре 25° С при отсутствии в воздухе агрессивных паров и газов.
Счетчик СА4-518 -однотарифный;
Область применения счетчика - измерение активной электрической энергии на объектах промышленности и в быту.
Описание
Счетчик представляет собой интегрирующий измерительный прибор индукционной системы.
Механизм счетчика, расположенный в прямоугольном цоколе, монтируется на раме и закрывается кожухом, изготовленным из «Лексана» или «Фенопласта».
Измерительный механизм счетчика состоит из вращающего элемента, подвижной системы, тормозного узла, подпятника, подшипника и счетного механизма барабанного типа. В счетчик может быть установлен по требованию заказчика стопор обратного хода, препятствующий вращению диска справа налево.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1 Класс точности по ГОСТ 6570-96 - 2,0.
2 Номинальное напряжение - 3x220/380 В.
3 Номинальный ток - 3x10 А; 3x20 А.
4 Максимальный ток - 3x80 А.
5 Номинальная частота - 50 Гц.
6 Масса - не более 4,6 кг.
7 Передаточное число - 60 об/кВт-ч.
8 Габаритные размеры - 313,5x174x129 мм.
9 Средний срок службы - не менее 32-х лет
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра указан в паспорте счетчика и на щитке счетного механизма.
Комплектность
В комплект поставки входят: счетчик электрический, крышка зажимной коробки, паспорт, коробка упаковочная.
Допускается групповая потребительская тара без индивидуальных коробок упаковочных.
Поверка
Осуществляется согласно:
- ГОСТ 8.259-77 ИГСЙ. Счетчики электрические активной и реактивной энергии индукционные. Методы и средства поверки."
Межповерочный интервал - 4 года.
Поверка производится на установке для регулировки и поверки трехфазных индукционных электросчетчиков или других установках, прошедших метрологическую аттестацию в установленном порядке.
Нормативные документы
ГОСТ 6570-96 "Счетчики электрические активной и реактивной энергии индукционные. Общие технические условия"
ТУ 4228-051-00226023-01 "Счетчики электрические активной энергии трехфазные индукционные СА4-518, СА4-518Т. Технические условия".

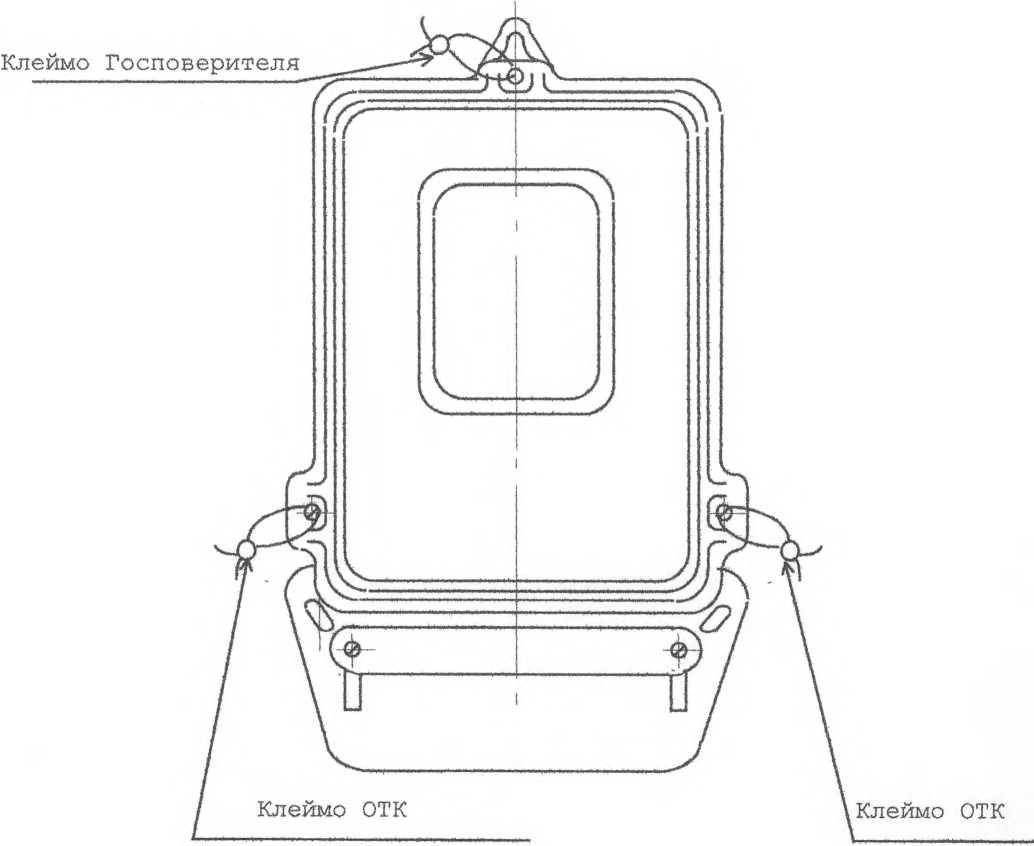

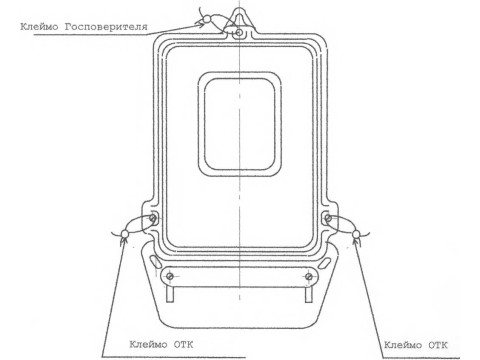

Место клеймения
Заключение
Счетчик электрический активной энергии трехфазный индукционный СА4-518 требованиям распространяющихся на него нормативно- технических документов соответствуют.
