Измерители иммитанса Е7-21
| Номер в ГРСИ РФ: | РБ 03 16 1615 18 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Производитель / заявитель: | ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), г. Минск |
Измерители иммитанса Е7-21 (далее - приборы) предназначены для измерения емкости, индуктивности, сопротивления, проводимости, тангенса угла потерь, добротности электрорадиоэлементов (далее - ЭРЭ) на частоте 0,1 и 1 кГц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 1615 18 |
| Наименование | Измерители иммитанса Е7-21 |
| Год регистрации | 2018 |
| Номер сертификата | 11548 |
| Дата регистрации | 2018-01-30 |
| Срок действия | 2023-01-30 |
| Получатель сертификата | ОАО "МНИПИ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "МНИПИ"
Адрес: 220113, г. Минск, ул. Я. Коласа, 73
Контакты: тел. (017) 237-18-77, факс (017) 237-23-92/ e-mail: oaomnipi@mail.belpak.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 1153-2002 (изменения №1, 2). |
Поверители
Скачать
|
Описание типа РБ 03 16 1615 18 [2019-03-06]
rb-03-16-1615-18_2019-03-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 16 1615 18 [2012-04-04]
rb-03-16-1615-18_2012-04-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 16 1615 18 [2008-05-21]
rb-03-16-1615-18_2008-05-21.pdf
|
Скачать |
Описание типа
Назначение
Измерители иммитанса Е7-21 (далее - приборы) предназначены для измерения емкости, индуктивности, сопротивления, проводимости, тангенса угла потерь, добротности электрорадиоэлементов (далее - ЭРЭ) на частоте 0,1 и 1 кГц.
Область применения - в лабораториях, на предприятиях при входном и производственном контроле ЭРЭ, в ремонтных мастерских для измерения электрических параметров ЭРЭ, измерения неэлектрических величин с применением измерительных преобразователей неэлектрических величин в одну из измеряемых прибором величин.
Описание
В основу работы приборов положен метод вольтметра-амперметра. Иммитансные параметры измеряемого объекта преобразуются в два напряжения, одно из которых пропорционально току, протекающему через исследуемый объект, другое - напряжению на нем. Отношение этих напряжений равно комплексной проводимости или комплексному сопротивлению объекта. Измерение отношения напряжений и расчет иммитансных параметров исследуемого объекта проводится аппаратно-программным способом.
Внешний вид прибора приведен на рисунке 1.
Схема пломбировки прибора для защиты от несанкционированного доступа с указанием места нанесения знака поверки приведена в приложении А.

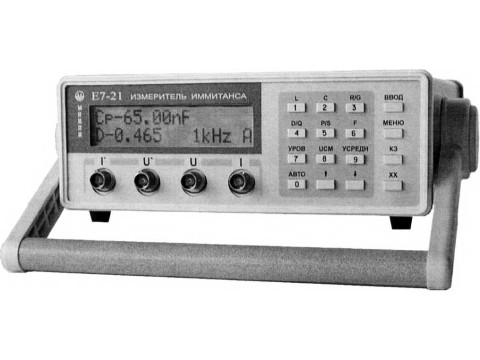

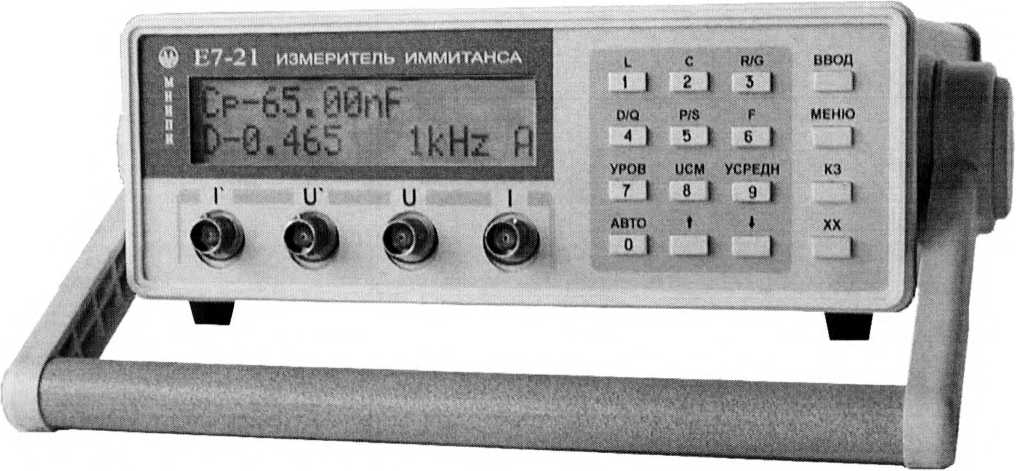

Рисунок 1 - Измеритель иммитанса Е7-21. Внешний вид
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики прибора указаны в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
1 Рабочая частота |
0,1 кГц, 1 кГц |
|
2 Пределы допускаемой относительной погрешности прибора при установке частоты |
±0,02 % |
|
3 Диапазон измерений сопротивления |
от 1 мОм до 20 МОм |
|
4 Диапазон измерений индуктивности |
от 0,1 мкГн до 16 кГн |
|
5 Диапазон измерений емкости |
от 0,1 пФ до 20 мФ |
|
6 Диапазон измерений проводимости |
от 1 нОм до 10 См |
|
7 Диапазон измерений тангенса угла потерь и добротности |
от 10‘3 до 103 |
|
8 Класс точности по ГОСТ 25242-93 |
0,15/0,01 |
|
9 Пределы допускаемой относительной основной погрешности прибора при измерении R, G, L, С, О и основной абсолютной погрешности прибора при измерении tg 5 при высоком уровне сигнала без усреднения (разрядность отсчетного устройства - 4) |
приведены в таблицах 2-5 |
|
10 Пределы допускаемой относительной основной погрешности прибора при измерении R, G, L, С, Q и основной абсолютной погрешности прибора при измерении tg 8 при низком уровне сигнала на 3-6 диапазонах без усреднения |
утроенное значение погрешности, приведенной в таблицах 2-5 |
|
11 Пределы допускаемой относительной основной погрешности прибора при измерении R, G, L, С, Q и основной абсолютной погрешности прибора при измерении tg § при низком уровне сигнала на 1, 2, 7, 8 диапазонах без усреднения |
не нормируется |
[Государственный
Продолжение таблицы 1
|
1 |
2 |
|
12 Пределы допускаемой дополнительной погрешности прибора при измерении иммитансных параметров, вызванной изменением температуры окружающего воздуха от нормальной до любой в пределах рабочих условий применения на каждые 10 °C, не более |
50 % от пределов допускаемой основной погрешности прибора при измерении иммитансных параметров |
|
13 Уровень среднего квадратического значения измерительного сигнала имеет два значения |
(1 ±0,2) В - высокий (0,1 ±0,02) В - низкий |
|
14 Выходное сопротивление источника измерительного сигнала |
(1000±100) Ом |
|
15 Продолжительность одиночного измерения без усреднения и без выбора диапазона, не более |
0,7 с |
|
16 Напряжение смещения от внутреннего источника |
(2±0,2) В |
|
17 Параметры устройства присоединительного УП-2 ЕЭЗ.624.015: - начальная емкость, не более - сопротивление кабелей «I», «и», «Г», «1Г», не более - емкость центральных жил каждого из кабелей на корпусной вывод, не более - проводимость центральных жил каждого из кабелей на корпусной вывод, не более - сопротивление между корпусным выводом и каждым из внешних контактов разъемов «1», «11», «Г», «11'», не более |
0,1 пФ 0,8 Ом 200 пФ 20 нСм 0,15 Ом |
|
18 Потребляемая мощность, не более |
10 ВА |
|
19 Масса прибора, не более |
2,5 кг |
|
20 Габаритные размеры прибора, не более |
265x90x317 мм |
|
21 Условия эксплуатации: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление |
от 5 °C до 40 °C до 80 % при температуре 25 °C от 84 до 106,7 кПа |
|
22 Предельные условия транспортирования: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление |
от минус 30 до плюс 50 °C до 95 % при температуре 25 °C от 84 до 106,7 кПа |
|
23 Время установления рабочего режима, не более |
15 мин |
|
24 Время непрерывной работы, не менее |
16ч |
|
25 Средняя наработка на отказ, не менее |
20 000 ч |
|
26 Средний срок службы, не менее |
5 лет |
|
Измеряемая величина |
Рабочая частота |
Номер диапазона |
Диапазон измерений сопротивления |
Пределы допускаемой основной относительной погрешности прибора при измерении сопротивления, % |
|
Сопротивление |
100 Гц 1 кГц |
1 |
(1,000-20,00) МОм |
±[1+0,2(R/RH-1)] |
|
2 |
(100,0- 1000) кОм |
±[0,15+0,01 (R/Rh-1)] | ||
|
3 |
(10,00- 100,0) кОм | |||
|
4 |
(1,000- 10,00) кОм | |||
|
5 |
(100,0- 1000) Ом |
±[0,15+0,01 (RK/R-1)] | ||
|
6 |
(10,00- 100,0) Ом | |||
|
7 |
(1,000- 10,00) Ом | |||
|
8 |
(1 - 1000) мОм |
±[1+0,2(RK/R-1)] |
Примечания
1 R - измеренное значение сопротивления;
RH, RK- начальное и конечное значения установленного диапазона измерений.
2 Допускается нестабильность показаний прибора, если она не приводит к погрешности измерения, превышающей допустимые для соответствующего вида измерений значения.
аблица 3
|
Измеряемая величина |
Рабочая Частота |
Номер диапазона |
Диапазон измерений проводимости |
Пределы допускаемой основной относительной погрешности прибора при измерении проводимости, % |
|
Проводимость |
100 Гц 1 кГц |
1 |
(1 - 1000) нСм |
±[1+0,2(GK/G-1)] |
|
2 |
(1,000 - 10,00) мкСм |
±[0,15+0,01 (Gk/G-1)] | ||
|
3 |
(10,00 - 100,0) мкСм | |||
|
4 |
(100,0 - 1000) мкСм | |||
|
5 |
(1,000- 10,00) мСм |
±[0,15+0,01 (G/Gh-1)] | ||
|
6 |
(10,00- 100,0) мСм | |||
|
7 |
(100,0- 1000) мСм | |||
|
8 |
(1,000- 10,00) См |
±[1+0,2 (G/GH -1)] |
Примечания
1 G - измеренное значение проводимости;
GH, GK - начальное и конечное значения установленного диапазона измерений.
2 Допускается нестабильность показаний прибора, если она не приводит к погрешности измерения, превышающей допустимые для соответствующего вида измерений значения.
|
Измеряемая величина |
Рабочая частота |
Номер диапазона |
Диапазон измерений емкости |
Пределы допускаемой основной погрешности прибора при измерении | |
|
емкости, % |
тангенса угла потер (абсолютная) добротности (относительной) | ||||
|
Емкость, тангенс угла потерь, добротность |
100 Гц |
1 |
(1 - 1600) пФ |
±[1 + 0,2(Ск/С-1)]л/1 + tg23 |
± [5 (1+ tg23) +2 Ск/С (1 +tg8)] 10-3 ± [0,5 (Q+1/Q) +0,2-CK/C (Q+1)] % |
|
2 |
(1,600- 16,00) нФ |
± [0,15 + 0,01 (Ск/С-1)] л/1+ tg23 |
± [2,5 (1 +tg23) + Ск/С (1+ tg8)]-10 3 ± [0,25 (Q+1/Q) +0,1 Ск/С (Q+1)] % | ||
|
3 |
( 16,00- 160,0) нФ | ||||
|
4 |
(160,0- 1600) нФ | ||||
|
5 |
(1,600-16,00) мкФ |
± [0,3 + 0,06 (С/Сн-1)Н1+ tg25 |
± [2,5 (1 +tg2 8) + С/Сн (1 + tgS)] 10'3 ± [0,25(Q+1/Q) +0,1 С/Сн (Q+1)] % | ||
|
6 |
(16,00- 160,0) мкФ | ||||
|
7 |
(160,0- 1600) мкФ | ||||
|
8 |
(1,600-20,00) мФ |
±[1 + 0,2(С/Сн-1)Н1+ tg23 |
± [5 (1+ tg23) + 2С/СН(1 + tgS)]-10'3 ± [0,5(Q+1/Q) +0,2 С/Сн (Q+1)] % | ||
|
1 кГц |
1 |
(0,1 - 160,0) пФ |
±[1 + 0,2(Ск/С-1)Н1+ tg23 |
± [5 (1+ tg23) + 2 СК/С (1+ tg8)]-10'3 ± [0,5(Q+1/Q) +0,2 Ск/С (Q+1)] % | |
|
2 |
(160,0- 1600) пФ |
± [2,5 (1 +tg23) + Ск/С (1+ tg8)]-103 ± [0,25 (Q+1/Q) +0,1 Ск/С (Q+1)] % | |||
|
3 |
(1,600- 16,00) нФ |
± [0,15+0,01 (Ск/С-1 )] V1 + tg25 | |||
|
4 |
(16,00- 160,0) нФ | ||||
|
5 |
(160,0- 1600) нФ |
±[0,15+0,01- (С/Сн-1 )]-л/1 + tg 28 |
± [2,5 (1 +tg28) + С/Сн (1+ tg 8)]-10'3 ± [0,25(Q+1/Q) +0,1C/Ch (Q+1)] % | ||
|
6 |
(1,600- 16,00) мкФ |
± [0,3 + 0,06 (С/Сн-1)Н1+ tg23 | |||
|
7 |
(16,00- 160,0) мкФ | ||||
|
8 |
(160,0- 1600) мкФ |
±[1 + 0,2-(С/Сн-1)Н1+ tg23 |
± [5 (1 +tg2 8) + 2 С/СН (1+ tg8)]-10‘3 ± [0,5 (Q+1/Q)+0,2 C/CH (Q+1)] % | ||
Примечания
1 С, tgS, Q - измеренные значения емкости, тангенса угла потерь и добротности;
Сн, Ск- начальное и конечное значения установленного диапазона измерений.
2 Погрешность по tg 5 (Q) нормируется, если tg 8 < 2 (Q > 0,5) и полное сопротивление объекта измерений находится в пределах от 0,09 до 1,1 от предельного значения сопротивления, соответствующего установленному диапазону.
3 Допускается нестабильность показаний прибора, если она не приводит к погрешности, превышающей допустимые для соответствующего вида измерений значения.
,о
'я>
|
Измеряемая величина |
Рабочая частота |
Номер диапазона |
Диапазон измерений индуктивности |
Пределы допускаемой основной погрешности прибора при измерении | |
|
индуктивности, % |
тангенса угла потер (абсолютная) добротности (относительной) | ||||
|
Индуктив ность, тангенс угла потерь, добротность |
100 Гц |
1 |
(1,600- 16,00) кГн |
±[1 + 0,2(L/LH-1)]Vl+tgz3 |
±[5- 1+ tg23) +2 L/LH- (1+ tg 8)]-103 ± [0,5 (Q+1/Q) +0,2L/LH- (Q+1)] % |
|
2 |
(160,0- 1600) Гн |
± [2,5 (1+ tg2 5) + L/LH (1+ tg 8)]-10'3 ± [0,25 (Q+1/Q) +0,1 L/LH (Q+1)] % | |||
|
3 |
(16,00-160,0) Гн |
± [0,3 + O,O6 (L/LH-1)H1+tgz3 | |||
|
4 |
(1,600- 16,00) Гн | ||||
|
5 |
(160,0- 1600) мГн |
± [2,5 (1+tg23) + LK/L (1 + tg 8)] W3 ±[0,25 (Q+1/Q) +0,1 LK/L (Q+1)] % | |||
|
6 |
(16,00-160,0) мГн |
± [0,3 + 0,06 (LK/L-1)] Vl+tg*3 | |||
|
7 |
(1,600-16,00) мГн | ||||
|
8 |
(1 -1600) мкГн |
±[1 + 0,2- (LK/L-1)H1+ tg23 |
± [5 (1+ tg2 3) + 2 LK/L (1+ tg 8)]-10'3 ± [0,5 (Q+1/Q) +0,2LK/L(Q+1)] % | ||
|
1 кГц |
1 |
(160,0-1600) Гн |
±[1 + O,2(L/LH-1)]>/1+ tg23 |
± [5 (1 + tg2 3) + 2 L/LH (1 + tg 3)]-10‘3 ± [0,5(Q+1/Q) +0,2 L/LH- (Q+1)] % | |
|
2 |
(16,00- 160,0) Гн |
± [0,3 + 0,06 (L/LH-1)]-V1+ tg23 |
± [2,5 (1+ tg2 3) + L/LH (1+ tg 8)]-10'3 ±[0,25 (Q+1/Q) +0,1L/LH- (Q+1)] % | ||
|
3 |
(1,600- 16,00) Гн | ||||
|
4 |
(160,0- 1600) мГн |
± [0,15+ 0,01 (L/Lh-1 )] -Vl + tg23 | |||
|
5 |
(16,00- 160,0) мГн |
±[0,15 + 0,01 (LK/L-1)]V1+tg23 |
± [2,5 (1+ tg2 3) + LK/L (1 + tg 3)]-10‘3 ± [0,25(Q+1/Q) +0,1 LK/L (Q+1)] % | ||
|
6 |
(1,600-16,00) мГн | ||||
|
7 |
(160,0- 1600) мкГн |
± [0,3 + O,O6 (LK/L-1)H1+tgz8 | |||
|
8 |
(0,1 - 160,0) мкГн |
±[1 + 0,2(LK/L-1)Hl+tgz5 |
± [5 (1+ tg2 3) + 2LK/L(1+ tg 3)]-10-3 ± [0,5(Q+1/Q) +0,2LK/L(Q+1)] % | ||
Примечания
1 L, tg 8, Q - измеренные значения индуктивности, тангенса угла потерь и добротности;
LH, LK- начальное и конечное значения установленного диапазона измерений.
2 Погрешность по tg 8 (Q) нормируется, если tg 8 < 2 (Q > 0,5) и полное сопротивление объекта измерений находится в пределах от 0,09 до 1,1
от предельного значения сопротивления, соответствующего установленному диапазону.
3 Допускается нестабильность показаний прибора, если она не приводит к погрешности, превышающей допустимые для соответствующего вида мерений значения.
СП? в
Знак утверждения типа
Знак Утверждения типа наносится на заднюю панель прибора методом офсетной печати и на эксплуатационную документацию типографским методом.
Комплектность
Комплект поставки измерителей иммитанса Е7-21 представлен в таблице 6.
Таблица 6
|
Измеритель иммитанса Е7-21 |
1 |
|
Шнур соединительный |
1 |
|
Устройство присоединительное УП-2 |
1 |
|
Кабель интерфейсный |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
|
Упаковка |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ РБ 100039847.037-2002 «Измеритель иммитанса Е7-21. Технические условия».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
МП.МН 1153-2002 «Измеритель иммитанса Е7-21. Методика поверки».
Заключение
Измерители иммитанса Е7-21 соответствуют требованиям ГОСТ 22261-94, ТУ РБ 100039847.037-2002, ТР ТС 004/2011, ТР ТС 020/2011 (декларация о соответствии ТС BY/112 11.01. ТР004 003 18074 с 10.08.2016 по 09.08.2021).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г.Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации №BY/112 02.1.0.0025
