Комплексы измерительно-вычислительные и управляющие типа H41q/H51q предназначены для преобразования электрических сигналов, поступающих от датчиков, и несущих информацию о параметрах технологических процессов, а также выдачи сигналов управления для предупреждения и защиты от аварийных ситуаций.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 23 2232 18
Наименование	Комплексы измерительно-вычислительные и управляющие Н41q/H51q
Год регистрации	2018
Номер сертификата	11555
Дата регистрации	2018-01-30
Срок действия	2023-01-30
Получатель сертификата	фирма "HIMA Paul Hildebrandt GmbH", Германия (DE)

Производитель / Заявитель

фирма "HIMA Paul Hildebrandt GmbH"

Адрес: D-68782 Bruhl Albert-Bassermann Strabe 28

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МП.МН 1397-2004 (изменение №1)

Поверители

Скачать

	Описание типа РБ 03 23 2232 18 [2018-05-08] rb-03-23-2232-18_2018-05-08.pdf	Скачать
	Описание типа РБ 03 23 2232 18 [2011-04-21] rb-03-23-2232-18_2011-04-21.pdf	Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИСПЫТАТЕЛЬНЫЙ ЦЕНТР ИСПЫТАНИЙ СРЕДСТВ ИЗМЕРЕНИЙ И ТЕХНИКИ БЕЛГИМ

Назначение

Область применения - химическая и нефтяная, другие отрасли промышленности, железнодорожный транспорт.

Описание

Комплексы измерительно-вычислительные и управляющие типа H41q/H51q предназначены для управления и контроля преимущественно промышленных установок. Данные обрабатываются как с цифровых, так и с аналоговых входов. Различные модули ввода предназначены для цепей с взрывозащитой и электрических датчиков перемещения.

Измерительно-вычислительные и управляющие комплексы H41q/H51q изготавливаются в следующих модификациях:

H41q-M/H51q-M (одноканальный центральный модуль и одноканальная шина ввода/вывода);

H41q-MS/H51q-MS (с двумя процессорами, одноканальный центральный модуль и одноканальная шина ввода/вывода);

H41q-H/H51q-H (резервные центральные модули и одноканальная шина ввода/вывода);

H41q-HS/H51q-HS (с двумя процессорами, резервные центральные модули и одноканальная шина ввода/вывода);

H41q-HR/H51q-HR (резервные центральные модули и двухканальная шина ввода/вывода);

H41q-HRS/H51q-HRS (с двумя процессорами, резервные центральные модули и двухканальная шина ввода/вывода).

На уровне управления процессом используется следующее оборудование:^^

- процессорные модули;

- измерительные модули ввода, ввода/вывода (I/O-модули) аналоговых ^1[/над® \

II {государственный реестр i средств измерений I

- модули ввода, ввода/вывода дискретных сигналов с собственным встроенным микропроцессором;

- шины, реализующие протоколы Profibus-DP, Ethernet.

Место нанесения знака поверки (клейма-наклейки) указано в Приложении А.

Внешний вид комплекса приведен на рисунке 1.

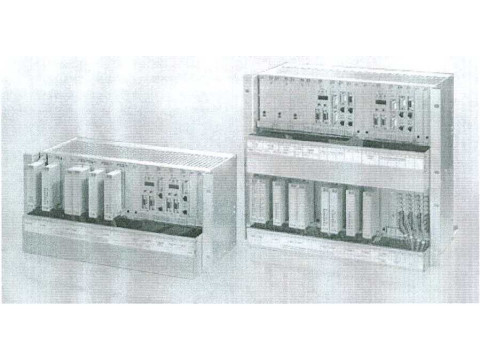

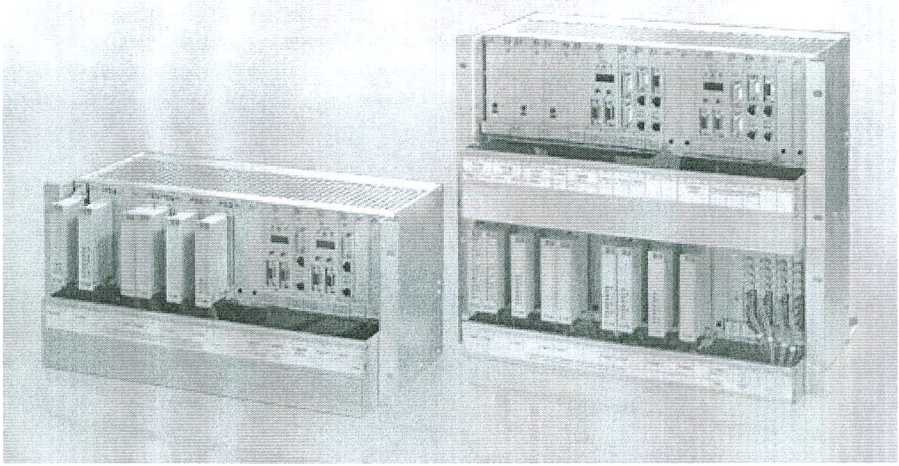

Рисунок 1 - Внешний вид комплекса измерительно-вычислительного и управляющего типа H41q/H51q

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики комплексов указаны в таблицах 1, 2 и 3.

Таблица 1

Тип модуля	Диапазон сигнала		Пределы основной приведенной погрешности при (25±3) °C, %	Пределы дополнительной приведенной погрешности в рабочих условиях, %
	входного	выходного
1	2	3	4	5
F6208	от 0 до 20 мА	от 0 до 3840	±0,20	± 0,50
	от 0 до 10 В
F6214	от 0 до 20 мА	от 0 до 3840	±0,20	± 0,30
	от 0 до 1 В
F6215	от 0 до 20 мА от 4 до 20 мА	от 0 до 3840	±0,10	± 0,30
	от 0 до 1 В
F6216A	от 0 до 20 мА	от 0 до 3840	± 0,20	±о/	у

[Государственный реестр I средств измерений I \ Республики Беларусь 1 \Для документов/

Продолжение таблицы 1

1	2	3	4	5
F6217	от 0 до 22 мА	от 0 до 4095	±0,10	±0,30
	от 0 до 5,5 В
F6221	от 0 до 20 мА	от 0 до 10 000	±0,10	±0,20
	от 0 до 1 В
F6220	± 100 мВ	± 10 000	±0,15	±0,20
	РН 00 от минус 40 °C до плюс 80 °C	от минус 400 до плюс 800	±0,10
Для модуля F6220 в стандарт сигнала предусмотрены термопа		ном исполнении ры типа R, S, В, J,	з качестве источника входного К, Т, Е.
F6705	от 0 до 3840	от 0 до 20 мА	±0,20	±0,40
F6706	от 0 до 3840	от 0 до 20 мА	±0,10	±0,40

Таблица 2

Тип модуля	Диапазон сигнала		Пределы основной абсолютной погрешности
	входного	выходного
F5220	до 1 МГц	24 бит	± 1 импульс на 16 777 215 импульсов

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Напряжение питания постоянного тока, В	от 20,4 до 28,8 В
Степень защиты оболочек по ГОСТ 14254-2015	IP20
Нормальная температура эксплуатации, °C	25±3
Условия эксплуатации:
Температура окружающего воздуха, °C	от 0 до плюс 60
Относительная влажность воздуха, %	до 95 без конденсации влаги
Условия хранения:
Температура окружающего воздуха, °C	от минус 40 до плюс 85
Габаритные размеры, мм,	В зависимости от заказа
Масса, кг	В зависимости от заказа

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.

Комплектность

Комплектность поставки комплексов определяется заказом в соответствии с таблицей 4 и технической документацией фирмы "HIMA Paul Hildebrandt GmbH", Германия.

Таблица 4

Обозначение	Описание
1	2
Программное обеспечение (ПО)
	Системная лицензия (печатный экземпляр)
	Лицензия коммуникационного программного обеспечения (печатный экземпляр)
ELOP ..	Носитель программного обеспечения (CD-ROM/DVD-ROM)
HOPCS	Носитель программного обеспечения HIMA ОРС Server (CD-ROM/DVD-ROM)
HAES	Носитель программного обеспечения HI МА Alarm and Event ОРС Server (CD-ROM/DVD-ROM)
Н-ВА, X(H)-BMS, X-BCS, X-тмс	Библиотеки функциональных блоков. Носитель программного обеспечения (CD-ROM/DVD-ROM)
Аппаратное обеспечение (АО)
В 42...	Комплекс H41q-...
В 52...	Комплекс H51q-...
Dongle	Электронный ключ защиты
В 9302	Несущий каркас для модулей
В 9361	Модуль дополнительного энергоснабжения
BV 70..., BV 72..	Соединительные кабели
DP-plug 1	Шинный коннектор Profibus-DP
DP-cable	Кабель Profibus-DP
F 32..., F 52...	Цифровые модули ввода
F 33..., F 34...	Цифровые модули вывода
F 5220	Счетные модули ввода
F62...	Аналоговые модули ввода
F67...	Аналоговые модули вывода
F71...	Блоки питания и токораспределительные модули
F75...	Соединительные модули
F 862...	Коммуникационные модули
F 865...	Центральные модули
H40...	Электронные усилители
H41...	Релейные модули
H 62..	Аналоговые разделительные барьеры и HART -Модули
H 70...	Дополнительные модули
H 75...	Модули для соединения шин
К 72..., H 72...	Модули питания и токораспределения
К 92...	Блоки вентиляторов
PC 486...	Интерфейсные карты
LIYY..	Соединительные кабели /хТлх

[r°^ffil8sWW weed

Продолжение таблицы 4

1	2
Z70..., Z71...	Коннекторы с электрическими кабелями заказанной длины или без кабелей
М 22..., М 34..., М 44..., М72...	Передние панели и крышки, маркировочные панели, кабельные каналы и держатели, каркасы
ЕТА22..., ЕТА83...	Автоматические выключатели
Modem	Модемы, мультиплексоры
PS 1000/...	Блоки питания
Перечень поставляемого покупного программного и аппаратного обеспечения, имеющего собственные сертификаты
Программное обеспечение (ПО)
	Носитель программного обеспечения WISCON (CD-ROM/DVD-ROM)
	Носитель программного обеспечения WINDOWS 7 Professional, 64-bit (CD-ROM/DVD-ROM)
Аппаратное обеспечение (АО)
PC	Персональный компьютер
	Монитор
	Клавиатура
	Компьютерная мышь
	Коврик для мыши
Notebook	Ноутбук
РС485...	Интерфейсная карта
RS485...	Интерфейсная карта
printer	Принтер
Switch	Коммутатор
Tranceiver	Трансивер
Patch cable	Патчкабель
Sicherung	Предохранители
Batterie	Запасные батареи
Konverter	Конверторы сигналов
Display	Дисплей
Devices	Дополнительные принадлежности
Spare	Запасные части и расходные материалы

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Документация фирмы "HIMA Paul Hildebrandt GmbH", Германия;

ГОСТ 12997-84 "Изделия ГСП. Общие технические условия"

МП.МН 1397-2004 "Измерительно-вычислительные и управляющие комплексы

Н41 q/H51 q. Методика поверки".

Заключение

Комплексы измерительно-вычислительные и управляющие типа H41q/H51q соответствуют требованиям документации фирмы "HIMA Paul Hildebrandt GmbH", Германия, TP ТС 020/2011 (декларация о соответствии № RU Д-De.АЛ32.В.05067 действует до 06.07.2020), ГОСТ 12997-84.

Межповерочный интервал - не более 12 месяцев.
