Термометры биметаллические показывающие ТБПю, ТБП

Назначение

Термометры биметаллические показывающие ТБПю, ТБП (далее по тексту -термометры) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу термобаллона термометра или защитных гильз, а также поверхности трубопроводов.

Описание

Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.

Термометры относятся к показывающим стрелочным приборам погружного типа.

Термометры состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического термочувствительного элемента в защитной трубке (термобаллона).

Термометры имеют следующие модели, различающиеся по конструктивному исполнению:

- Р - радиальное расположение термобаллона (рис. 1);

- Т - торцовое расположение термобаллона (рис. 2);

- У - универсальное расположение термобаллона, обеспечивающее вращение корпуса термометра на 360° и/или наклон его на 180° (рис. 3);

- ТИг - торцевое расположение штуцера, термобаллон в виде иглы (рис. 4);

- Тр - трубное исполнение (без термобаллона) (рис. 5).

У термометров специального исполнения, рассчитанных на эксплуатацию при температуре окружающей среды от минус 60 °C, в обозначении модели указывается нижний предел окружающей температуры.

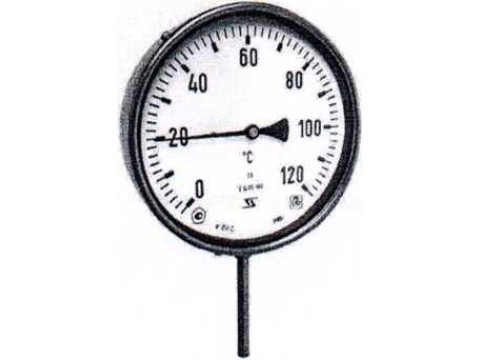

Р ис. 1 - Общий вид термометров биметаллических (радиальное исполнение - Р)

Рис. 2 — Оощий вид термометров биметаллических (торцовое исполнение - Т)

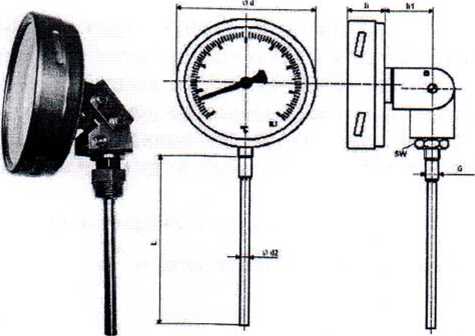

Рис. j Общий вид термометров биметаллических (универсальное исполнение)

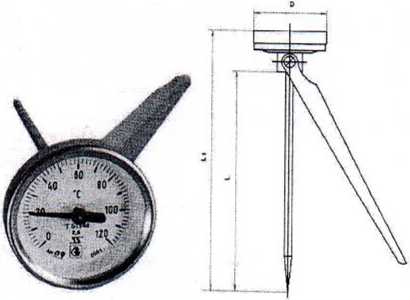

Рис. 4 - Общий вид термометров биметаллических (игловое исполнение)

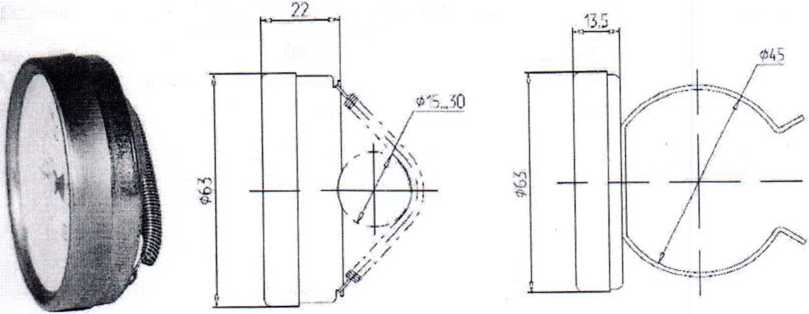

Рис. 5 - Общий вид термометров биметаллических (трубное исполнение)

Термометры могут быть оснащены различными сигнализирующими устройствами, а гдгдуса термометров могут заполняться специальными демпфирующими жидкостями.

Монтаж термометров на объектах измерений осуществляется с помощью штуцеров с использованием защитных гильз, предохраняющих щуп термометра от воздействия гггегсивных сред. Термометры исполнения Тр крепятся на объекте измерений л: ъерхности трубопровода при помощи скобы или прижимной пружины.

ie,

Технические характеристики

Диапазон измеряемых температур**’ и цена деления шкалы термометров представлены в таблице 1:

Таблица 1                        _____ _____________________

Примечание:

' По специальному заказу термометры могут быть изготовлены:

- с диапазонами измеряемых температур, которые отличаются от привел но находятся внутри диапазона от минус 50 до плюс 600 °C;

-: лен ?й деления шкалы отличной от указанной в таблице 1.

■ „ „

. .теделы допускаемой приведенной погрешности термометров, выраженные в сектах диапазона измерений, в зависимости от класса точности, соответствуют указанным в таблице 2.

Тз6аииа2                     __ _____________________

Кассация показаний термометров не превышает значений предельно допустимой стезе де иной погрешности.

Лгаметг корпуса, мм:............................................................40; 50; 63; 80; 100; 160

±-.дметр термобаллона, мм:.................................................................4; 6; 8; 9; 10

Lt-. -а монтажной части, мм:...................от 40 до 450 (и более по специальному заказу)

Гзедний срок службы не менее, лет:....................................................................12

?ж«?чие условия эксплуатации:

- температура окружающей среды, °C: от минус 40 (от минус 60 - термометры дтециальных исполнений) до плюс 60;

- относительная влажность при температуре плюс 40 °C, %, не более .................98.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем утт;. типографским способом.

Комплектность

Термометр                - 1 шт.;

Паспорт                    - 1 экз.;

Методика поверки - 1 экз. (на партию термометров при поставке в один адрес).

По дополнительному заказу: защитная гильза, монтажные приспособления, : пенализирующие устройства.

Поверка

хутдествляется по документу МП 51087-12 «Термометры биметаллические доказывающие ТБПю, ТБП. Методика поверки», разработанному и утверждённому ГЦИ СИ ФГУП «ВНИИМС», 25.10.2011г.

Основные средства поверки:

- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °C в диапазоне температур от минус 50 до плюс 400 °C, ±0,061 °C в диапазоне температур св. плюс 400 до плюс 650 °C;

- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.1, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 100 °C и нестабильностью поддержания заданной температуры ±(0,004...0,01) °C;

- термостат жидкостной «ТЕРМОТЕСТ-300» с диапазоном воспроизводимых температур от плюс 100 до плюс 300 °C и нестабильностью поддержания заданной температуры ±(0,01 ...0,02) °C;

- калибраторы температуры модели АТС-650А/В с диапазоном воспроизводимых температур от плюс 33 до плюс 650 °C, нестабильностью поддержания заданной температуры ±0,02 °C, и погрешностью воспроизведения заданной температуры: ±(0.11...0,35) °C.

\\ rOw //

I          о методиках (методах) измерений приведены в соответствующем разделе

езедчх-з :-2 термометры.

Ййужатевные и технические документы, устанавливающие требования к Шфммчсетра.м биметаллическим показывающим ТБПю, ТБП

'"У»;- ? 52931-2008 Приборы контроля и регулирования технологических процессов. ... . технические условия.

“Т -2.2’.-62100924-2010 Манометры МПю, ЭкМю, термометры ТБПю, ТЖСТю, и клкч-:отельная арматура к ним. Технические условия.

'   ~ ? 558-93 ГСП. Государственная поверочная схема для средств измерений

: жяеературы.

IFaE»*tesjauHH по областям применения в сфере государственного регулирования тесзечения единства измерений

2с ••нес—пенне  производственного контроля за соблюдением установленных

латл-.-дд-ельством Российской Федерации требований промышленной безопасности к зтааии опасного производственного объекта; выполнение работ по оценке ;           промышленной продукции и продукции других видов, а также иных

х-гстт: = 'остановленным законодательством Российской Федерации обязательным г __-

гэз&евавяям.
