Преобразователи измерительные ПИ-001
| Номер в ГРСИ РФ: | РБ 03 10 2487 18 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | ООО "Поинт", г. Полоцк |
|
Описание типа РБ 03 10 2487 18 [2017-02-21]
rb-03-10-2487-18_2017-02-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2487 18 [2018-04-10]
rb-03-10-2487-18_2018-04-10.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2487 18 [2019-12-05]
rb-03-10-2487-18_2019-12-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2487 18 [2016-02-19]
rb-03-10-2487-18_2016-02-19.pdf
|
Скачать |
Преобразователи измерительные ПИ-001 (далее преобразователи), предназначены для измерения электрических сигналов сопротивления или термоэлектродвижущей силы (ТЭДС) от первичных преобразователей (ПП) температуры и преобразования их в унифицированный электрический выходной сигнал силы или напряжения постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 2487 18 |
| Наименование | Преобразователи измерительные ПИ-001 |
| Год регистрации | 2018 |
| Номер сертификата | 11551 |
| Дата регистрации | 2018-01-30 |
| Срок действия | 2023-01-30 |
| Получатель сертификата | ООО "ПОИНТ", г. Полоцк Витебской обл., Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Поинт"
Адрес: ул. Строительная, 22, 211412, г. Полоцк, Витебская обл.
Контакты: т/ф: (0214) 74-38-01 / mail@pointltd.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.Вт 116-2005 (изменения № 1-4). |
Поверители
Скачать
|
Описание типа РБ 03 10 2487 18 [2017-02-21]
rb-03-10-2487-18_2017-02-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2487 18 [2018-04-10]
rb-03-10-2487-18_2018-04-10.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2487 18 [2019-12-05]
rb-03-10-2487-18_2019-12-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2487 18 [2016-02-19]
rb-03-10-2487-18_2016-02-19.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи измерительные ПИ-001 (далее преобразователи), предназначены для измерения электрических сигналов сопротивления или термоэлектродвижущей силы (ТЭДС) от первичных преобразователей (ПП) температуры и преобразования их в унифицированный электрический выходной сигнал силы или напряжения постоянного тока.
Преобразователи применяются в системах контроля и управления температурой, в различных отраслях промышленности и хозяйственной деятельности, в том числе и на взрывопожароопасных производствах, а также в жилых помещениях.
Описание
Принцип действия преобразователей основан на измерении выходного сигнала ПП (термоэлектрических преобразователей или термопреобразователей сопротивления и термометров сопротивления) с последующим преобразованием измеренного значения в унифицированный выходной сигнал.
Преобразование значений измеренной температуры осуществляется в соответствии с номинальной статической характеристикой преобразования (далее НСХ) согласно СТБ ГОСТ Р 8.585 для термоэлектрических преобразователей, по ГОСТ 6651 для термопреобразователей сопротивления и термометров сопротивления по СТБ ГОСТ Р 8.625.
Выходной сигнал постоянного тока может быть совмещен с цифровым протоколом передачи данных HART или по интерфейсу RS-485 Modbus.
Выходные сигналы ПП являются входными сигналами преобразователей.
Преобразователи имеют линейную зависимость выходного сигнала от температуры.
Преобразователи выпускаются следующих модификаций с (аналоговым и/или цифровым сигналом):
- ПС представляют собой преобразователи с входным каналом, настроенным на определенную НСХ по ГОСТ 6651 первичного преобразователя (термопреобразователя сопротивления) и диапазон измерений температуры, без возможности изменения настроек в процессе эксплуатации.
- ПЕ представляют собой преобразователи с входным каналом, настроенным на определенную НСХ по СТБ ГОСТ Р 8.585 первичного преобразователя (термоэлектрического преобразователя) и диапазон измерений температуры, без возможности изменения настроек в процессе эксплуатации.
- УПС представляют собой преобразователи с входным каналом, который в процессе эксплуатации можно перенастраивать на различные типы НСХ по ГОСТ 6651 первичного преобразователя (термопреобразователя сопротивления) и диапазоны измерений температуры.
- УПЕ представляют собой преобразователи с входным каналом, который в процессе эксплуатации можно перенастраивать на различные типы НСХ по СТБ ГОСТ Р 8.585 первичного преобразователя (термоэлектрического преобразователя) и диапазоны измерений температуры.
- УП представляют собой преобразователи с входным каналом, который в процессе эксплуатации можно перенастраивать на различные типы НСХ по ГОСТ 6651, СТБ ГОСТ Р 8.585 первичного преобразователя (термопреобразователя сопротивления, термоэлектрического преобразователя) и диапазоны измерений температуры. УП изготавливаются одноканальными или многоканальными.
- УПМ представляют собой преобразователи с входным каналом, который в процессе эксплуатации можно перенастраивать на различные типы НСХ по ГОСТ 6651, СТБ ГОСТ Р 8.585 первичного преобразователя (термопреобразователя сопротивления, термоэлектрического преобразователя) и диапазоны измерений температуры. УПМ изготавливаются одноканальными или многоканальными (с цифровым протоколом RS-485 Modbus).
Преобразователи изготавливаются с применением видов взрывозащиты по ГОСТ 31610.0 (IEC 60079-0) (далее - взрывозащищенные). Взрывозащищенные преобразователи соответствуют II и III группам взрывозащищенного оборудования для внутренних и наружных установок ГОСТ 31610.0 (IEC 60079-0).
Взрывозащищенные преобразователи изготавливаются:
- с видом взрывозащиты «взрывонепроницаемая оболочка» и маркировкой взрывозащиты:
1Ех db ПС Т6...Т1 Gb X, 1Ех db ПВ Т6...Т1 Gb X, 1Ех db ПА Т6...Т1 Gb X,
Лист 2 из 15
Описание типа средства измерений Ex tb ШС Т80°С...Т445°С Db X, Ex tb ШВ Т80°С...Т445°С Db X, Ex tb ША T80°C...T445°C Db X по ГОСТ IEC 60079-1;
- с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia» и маркировкой взрывозащиты:
ОЕх ia ПС Т6...Т1 Ga X, ОЕх ia ПВ Т6...Т1 Ga X, ОЕх ia ПА Т6...Т1 Ga X, Ex ia ШС Т80°С...Т445°С Da X, Ex ia П1В T80°C...T445°C Da X, Ex ia ША T80°C...T445°C Da X по ГОСТ 31610.11 (IEC 60079-11).
Кроме того, взрывозащищенные преобразователи изготавливаются с совмещенными вышеуказанными видами взрывозащиты и маркировкой взрывозащиты:
1Ех db ia ПС Т6...Т1 Gb X, 1Ех db ia ПВ T6...T1 Gb X, lEx db ia ПА T6...T1 Gb X, Ex tb ia IIIC T80°C...T445°C Db X, Ex tb ia IIIB T80°C...T445°C Db X, Ex tb ia IIIA T80°C.. .T445°C Db X.
Взрывозащищенные преобразователи могут применятся во взрывоопасных газовых средах, зонах 0, 1, 2 в соответствии с требованиями ГОСТ 1ЕС 60079-10-1, а также в зонах, опасных по воспламенению горючей пыли (зоны 20, 21, 22) в соответствии с требованием ГОСТ IEC 61241-1-2 и других документов, регламентирующих применение электрооборудования во взрывоопасных зонах.
Преобразователи соответствуют требованиям технического регламента таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Преобразователя могут применятся во взрывоопасных газовых средах, зонах (zone 0, zone 1, zone 2), в соответствии с требованиями ГОСТ IEC 60079-10-1, а также в зонах, опасных по воспламенению горючей пыли (zone 20, zone 21, zone 22) в соответствии с требованием ГОСТ IEC 61241-1-2 и других документов, регламентирующих применение электрооборудования во взрывоопасных зонах.
Программное обеспечение (далее - ПО) преобразователей состоит из встроенного и автономного ПО. Метрологически значимым является только встроенное ПО ПИ-001_Метролог, которое недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений - «повышенный» в соответствии СТБ OIML D 3, техническое решение приемлемо при повышенном уровне риска.
Автономное ПО устанавливается на персональный компьютер, предназначено для настройки преобразователей на необходимый режим работы и не является метрологически значимым.
Программное обеспечение (далее - ПО) преобразователей является встроенным.
Разделение ПО на законодательно контролируемую и неконтролируемую части реализовано.
Знак поверки в виде клейма-наклейки наносится на корпус преобразователя.
Место нанесения знака поверки в виде клейма-наклейки приведено в приложении А.
Описание типа средства измерений
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ПИ-001/У ПС |
PIOOIUPS |
VI.хх |
2В84 |
Двухбайтовый циклический код (CRC-16-CCITT) |
|
ПИ-001/ПС |
PIOO1-PS |
VI.хх |
5В86 | |
|
ПИ-001/У ПЕ |
PI001_UPE |
VI.хх |
9ВСА | |
|
ПИ-001/ПЕ |
PI001PE |
VI.хх |
4894 | |
|
ПИ-001/У П |
PIOOIUP |
VI.хх |
5228 | |
|
ПИ-001/УПМ |
PI001UPM |
VI.хх |
6001 | |
|
ПИ-001_ Метролог (метрологически значимая часть ПО) |
Metrolog.SW |
V1.00 |
9EF0 |
Внешний вид и конструктивные исполнения преобразователей приведены на рисунках 1 - 9 и в приложении А.
не более 28

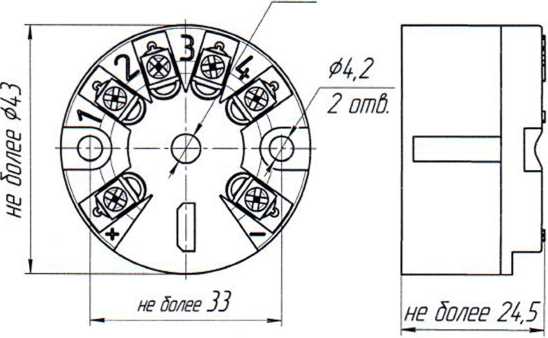

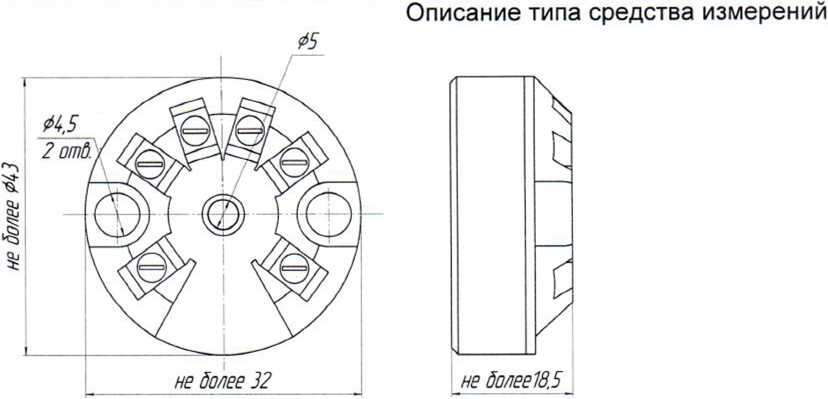

Рисунок 1 - Преобразователь, с конструктивным исполнением Е для установки внутри клеммной головы 1III. Степень защиты оболочки IP20.

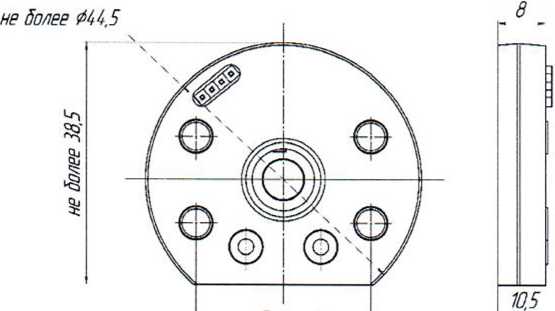

Рисунок 2 - Преобразователь, с конструктивным исполнением К с цифровым протоколом или без цифрового протокола, для крепления в клеммной голове ПП. Степень защиты оболочки IP20.
05
Рисунок 3 - Преобразователь, с конструктивным исполнением Кн с цифровым протоколом или без цифрового протокола, для крепления в клеммной голове ПП. Степень защиты оболочки IP20.

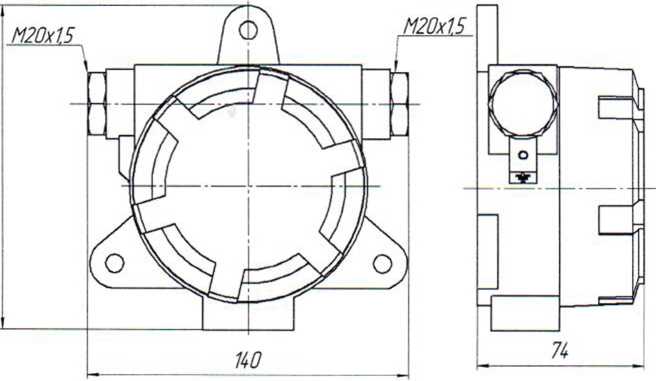

Рисунок 4 - Преобразователь, с конструктивным исполнением Дн для крепления на DIN-рейку с цифровым протоколом, или без цифрового протокола. Степень защиты оболочки IP20.
не более 86
8----&—г-г-Л---------
□
не более 60
|не более 46
_не более 60_
Рисунок 5 - Преобразователь, с конструктивным исполнением Д для крепления на DIN-рейку с цифровым протоколом, или без цифрового протокола. Степень защиты оболочки IP20

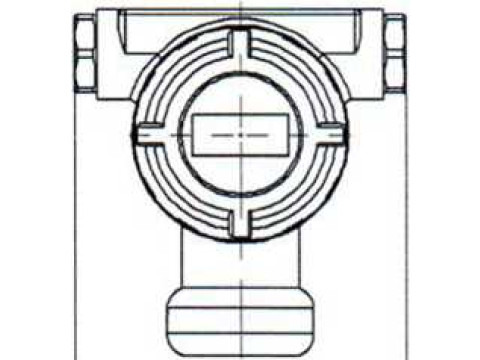

Рисунок 6 - Преобразователь с конструктивным исполнением Ти, с цифровым протоколом, или без цифрового протокола. Степень защиты оболочки IP54, 65, 68, Х9.
не менее 104

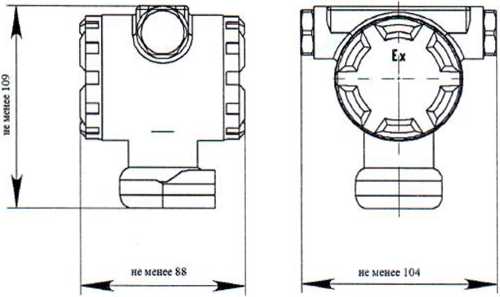

Рисунок 7 - Преобразователь с конструктивным исполнением Т, с цифровым протоколом, или без цифрового протокола. Степень защиты оболочки IP54, 65, 68, Х9
Рисунок 8 - Преобразователь с конструктивным исполнением Пи с цифровым протоколом, или без цифрового протокола. Степень защиты оболочки IP 54, 65, 68, Х9.
Рисунок 9 - Преобразователь с конструктивным исполнением П с цифровым протоколом, или без цифрового протокола. Степень защиты оболочки IP 54, 65, 68, Х9.
|
Описание типа средства измерений ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕОБРАЗОВАТЕЛЕЙ В ЗАВИСИМОСТИ ОТ МОДИФИКАЦИЙ Диапазоны измерений термопреобразователей сопротивления и преобразователей термоэлектрических, пределы допускаемой абсолютной погрешности приведены в таблице 2. Диапазоны измерений и диапазоны входных сигналов универсальных преобразователей, пределы допускаемой абсолютной погрешности приведены в таблице 3. Таблица 2 Диапазоны измерений термопреобразователей сопротивления и преобразователей термоэлектрических | |||||
|
Модификация |
НСХ ПП по ГОСТ 6651, СТБ ГОСТ Р 8.585 |
Диапазон измерений ПП(1), °C |
°с(2) |
Основная абсолютная погрешность измерения по цифровому выходу △абс °C |
Основная абсолютная погрешность измерения по аналоговому выходу, А |
|
ПС |
Pt50; Pt 100; 50П; 100П; |
от - 200 до + 850 |
10 |
±0,15 |
Д“= 100 Тг- Т]. минимальное и максимальное значение настроенного диапазона |
|
Pt500; PtlOOO; 500П; 1000П |
от - 200 до + 850 |
10 |
±0,25 | ||
|
50M;100M |
от - 180 до + 200 |
10 |
±0,25 | ||
|
100Н;500Н; 1000Н |
от - 60 до + 180 |
10 |
±0,15 | ||
|
ПЕ |
ТХА(К) |
от - 250 до + 1350 |
10 |
±0,5 | |
|
TXK(L) |
от - 200 до + 800 |
10 |
±0,5 | ||
|
THH(N) |
от - 250 до + 1300 |
10 |
±0,8 | ||
|
ТЖВД |
от - 210 до + 1200 |
10 |
±0,5 | ||
|
ТПП(8) |
от - 50 до + 1750 |
10 |
±2,0 | ||
|
ТПП(Я) |
от - 50 до + 1750 |
10 |
±2,0 | ||
|
ТПР(В) |
от 290 до + 1800 |
10 |
±2,0 | ||
|
ТМК(Т) |
от - 250 до + 400 |
10 |
±0,5 | ||
|
ТХКн(Е) |
от - 250 до + 1000 |
10 |
±0,5 | ||
|
TBP(A-l) |
от 0 до + 2500 |
10 |
± 1,5 | ||
|
ТВР(А-2) |
от 0 до + 1800 |
10 |
± 1,5 | ||
|
ТВР(А-З) |
от 0 до + 1800 |
10 |
± 1,5 | ||
|
ТМК(М) |
от - 200 до + 100 |
10 |
± 0,6 | ||
|
Примечания: 1) По требованию заказчика возможно изготовление преобразователей с диапазоном измерений, находящимся внутри указанных диапазонов. 2) Минимальный диапазон измерений - рекомендуемый минимальный настраиваемый диапазон измерений. Абсолютная погрешность указана только для преобразователей, без учета ПП. | |||||
|
Лист 8 из 15 | |||||
|
Описание типа средства измерений Таблица 3 - Диапазоны измерений и диапазоны входных сигналов универсальных преобразователей Зависимость выходного сигнала преобразователей от измеряемой величины: | ||||||
|
Модифи кация |
Наименование характеристик |
Диапазоны измерений, диапазоны входного сигнала |
Ом, мВ, °C (1) |
Основная абсолютная погрешность измерения по цифровому выходу, Дабс ДЛЯ исполнений |
Основная абсолютная погрешность измерения по аналоговому выходу, Д | |
|
Кн, Дн, Т, Ти, П, Пи |
Е, К,Д | |||||
|
УПС, УП, УПМ(2) |
Сопротивление |
от 0 до +400 Ом |
10 |
±0,1 Ом |
±0,2 Ом |
1> _ 0,03*(Т2—7\) ан юо А» Тг- Т]. минимальное и максимальное 4- значение |
|
от 0 до +2000 Ом |
10 |
±0,4 Ом |
±0,4 Ом | |||
|
от 0 до +4000 Ом |
10 |
±0,7 Ом |
±0,7 Ом | |||
|
50П; Pt5O |
от -200 °C до +850 °C |
10 |
±0,3 °C |
±0,6 °C | ||
|
Pt 100; Pt500; Pt 1000; 100П; 500П; 1000П |
от -200 °C до +850 °C |
10 |
±0,15 °C |
±0,3 °C | ||
|
50М |
от-180 °C до +200 °C |
10 |
±0,3 °C |
±0,7 °C | ||
|
100М |
от-180 °C до+200 °C |
10 |
±0,15 °C |
±0,3 °C | ||
|
100Н; 500H; 1000H |
от -60 °C до+180 °C |
10 |
±0,15 °C |
±0,3 °C | ||
|
УПЕ, УП, УПМ(2) |
Напряжение |
от -75 до +75 мВ |
10 |
±24 мкВ |
±50 мкВ | |
|
ТХА (К) |
от-250 °C до+1350 °C |
10 |
±0,3 °C |
±0,6 °C | ||
|
ТХК (L) |
от -200 °C до +800 °C |
10 |
±0,2 °C |
±0,5 °C | ||
|
ТНН (N) |
от-250 °C до+1300 °C |
10 |
±0,5 °C |
±0,8 °C | ||
|
ТЖК (J) |
от -200 °C до+1200 °C |
10 |
±0,25 °C |
±0,5 °C | ||
|
ТПП (S) |
от -50 °C до+1750 °C |
10 |
±1,7 °C |
±2,0°С | ||
|
ТПП (R) |
от -50 °C до+1750 °C |
10 |
±1,7 °C |
±2,0 °C | ||
|
ТПР (В) |
от 290 °C до+1800 °C |
10 |
±2,0 °C |
±2,0 °C | ||
|
ТМК (Т) |
от -250 °C до +400 °C |
10 |
±0,2 °C |
±0,5 °C | ||
|
ТХКн (Е) |
от-250 °C до+1000 °C |
10 |
±0,2 °C |
±0,5 °C | ||
|
ТВР (А-1) |
от 0 °C до +2500 °C |
10 |
±0,9 °C |
±1,5 °C | ||
|
ТВР (А-2) |
от 0 °C до+1800 °C |
10 |
±0,8 °C |
±1,5 °C | ||
|
ТВР (А-3) |
от0°С до+1800 °C |
10 |
±0,8 °C |
±1,5 °C | ||
|
ТМК (М) |
от -200 °C до+100 °C |
10 |
±0,3 °C |
±0,6 °C | ||
|
Примечание: 1) Минимальный диапазон измерений - рекомендуемый минимальный настраиваемый диапазон измерений 2) Модификация УПМ изготавливается только с цифровым выходным сигналом. | ||||||
|
А = Amin + (А,пах - А, • ) • (Х~Х1,) , min ' шах min' \ * где А - расчетное значение выходного сигнала преобразователя, соответствующее измеряемой величине, мА, В; Атах - максимальное значение выходного сигнала, мА, В; Amin - минимальное значение выходного сигнала, мА, В; у- А _у ]] Лист 9 из 15 | ||||||
Описание типа средства измерений Хв, Хн - соответственно верхнее и нижнее значения диапазона измерений преобразователей, Ом, мВ, температура (из диапазона измерений преобразователя);
X - текущее значение измеряемой величины, Ом, мВ, температура (из диапазона измерений преобразователя).
Напряжение питания постоянного тока преобразователей от 12 до 36 В, для взрывозащищенных преобразователей от 12 до 30 В.
Номинальное напряжение питания 24 В.
Сопротивление нагрузки составляет, не более 500 Ом, для преобразователей модификации с выходным сигналом постоянного тока от 4 до 20 мА и от 0 до 20 мА. Для модификации с токовым выходным сигналом постоянного тока от 0 до 5 мА сопротивление нагрузки составляет не более 2000 Ом, активное сопротивление для передачи данных по HART не менее 250 Ом, а для передачи данных по цифровому протоколу RS-485 Modbus значение терминирующего резистора равно 120 Ом, за исключением преобразователей с выходным сигналом напряжения постоянного тока от 0 до 10 В, сопротивление нагрузки составляет, не менее 2000 Ом.
Время установления рабочего режима преобразователя, не более 10 мин.
Время установления выходного сигнала (время, в течение которого выходной сигнал преобразователя входит в зону предела допускаемой абсолютной погрешности), не более 5 с.
Вариация выходного сигнала не превышает 0,2 предела допускаемой абсолютной погрешности.
По стойкости к механическим воздействиям преобразователи обладают прочностью и устойчивостью к воздействию синусоидальной вибрации в диапазоне частот от 10 до 150 Гц при амплитуде виброускорения 0,35мм.
Преобразователи допускается применять на сейсмостойкость 9 баллов по шкале МЗК-64 при уровне установки над нулевой отметкой до 70 м.
Дополнительная погрешность преобразователей, вызванная изменением температуры окружающего воздуха на каждые 10 °C, не должна превышать предела допускаемой основной абсолютной погрешности, в условиях эксплуатации:
- от минус 50 °C до 85 °C (для исполнений П, Т, К, Кн, Е, Д, Дн);
- от минус 40 °C до 70 °C (для исполнений Пи, Ти)
- в специальном исполнении от минус 65 °C до 85 °C (для исполнений П, Т).
Дополнительная погрешность, вызванная измерением температуры компенсации холодного спая термопары не должна превышать ± 0,5 °C.
Предел допускаемой дополнительной погрешности преобразователей, вызванной воздействием повышенной влажности в рабочих условиях эксплуатации, не превышает 0,5 предела допускаемой основной абсолютной погрешности.
Предел допускаемой дополнительной погрешности преобразователей, вызванной плавным изменением напряжения питания в пределах от 12 до 36 В, не превышает 0,5 предела допускаемой абсолютной погрешности.
Предел допускаемой дополнительной погрешности преобразователей, вызванной воздействием вибрации в диапазоне частот от 10 до 150 Гц при
Лист 10 из 15
Описание типа средства измерений амплитуде виброускорения 0,35 мм, не превышает 0,5 предела допускаемой абсолютной погрешности.
Предел допускаемой дополнительной погрешности преобразователей, вызванной воздействием постоянных магнитных полей или переменных полей сетевой частоты с напряженностью до 400 А/м, не превышает 0,5 предела допускаемой абсолютной погрешности.
Мощность, потребляемая преобразователями, не превышает 0,8 В А.
Рабочие условия эксплуатации:
- температура окружающего воздуха от минус 50 °C до 85 °C
(для преобразователей в корпусах «Ти», «Пи» от минус 40 °C до 70 °C);
в специальном исполнении температурный диапазон эксплуатации от минус 65 °C до 125 °C (для исполнений П, Т);
- относительная влажность окружающего воздуха 95 % при температуре 35 °C, без конденсации влаги;
- атмосферное давление от 84,0 до 106,7 кПа.
Полный средний срок службы преобразователей не менее 12 лет.
Средняя наработка на отказ не менее 100000 ч.
Назначенный срок службы равен межповерочному интервалу (МПИ), продлевается на величину МПИ при успешном прохождении преобразователя периодической поверки.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации, а также на бирку преобразователей.
Комплектность
В комплект поставки преобразователей входят:
|
Наименование |
Количество |
Примечания |
|
Преобразователь измерительный ПИ-001 |
1 шт. |
По спецификации заказа |
|
Руководство по эксплуатации |
1 экз. |
По требованию заказчика |
|
Паспорт |
1 экз. | |
|
Упаковочная тара |
1 шт. | |
|
Методика поверки |
1 экз. |
По требованию заказчика |
|
Сертификат соответствия ТР ТС |
1 экз. |
Для преобразователей во взрывозащищенном исполнении (по требованию заказчика на поставляемую партию) |
Программное обеспечение |
- |
По требованию заказчика |
|
Крепежные элементы |
- |
По требованию заказчика |
Нормативные документы
ТУ BY 390184271.008-2005 Преобразователи измерительные ПИ-001. Технические условия.
ГОСТ 31610.0-2014 Взрывоопасные среды. Часть 0. Оборудование. Общие требования.
ГОСТ IEC 60079-1-2013 Взрывоопасные среды Часть 1 Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки «d».
ГОСТ 31610.11-2014 Взрывоопасные среды. Часть 11. Оборудование с видом взрывозащиты «искробезопасная электрическая цепь «i».
ТР ТС 012/2011 О безопасности оборудования для работы во взрывоопасных средах.
ТР ТС 020/2011 Электромагнитная совместимость технических средств.
МП.ВТ 116-2005 Преобразователи измерительные ПИ-001. Методика поверки.
Заключение
Преобразователи измерительные ПИ-001 соответствуют требованиям ТУ BY 390184271.012, ГОСТ 31610.0, ГОСТ IEC 60079-1, ГОСТ 31610.11, ТР ТС 012/2011,ТР ТС 020/2011.
Межповерочный интервал - 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республики Беларусь - 12 месяцев.
Сведения об испытательном центре:
Испытательный центр РУП «Витебский ЦСМС»
210015, Республика Беларусь, г. Витебск, ул. Богдана Хмельницкого, 20.
Тел.(0212)42-63-12.
Аттестат аккредитации № BY/112 02.6.0.0003 от 10.06.2008г.
Смотрите также
