Осциллограф цифровой запоминающий С8-34

Назначение

Цифровой запоминающий осциллограф С8-34 предназначен для исследования периодических и однократных электрических сигналов путем их регистрации в цифровой памяти с максимальной частотой дискретизации 10 МГц, наблюдения и измерения их амплитудных и временных параметров при оперативном обследовании и ремонте радиотелевизионной и другой электронной техники, а также в учебных целях.

Область применения осциллографа: ремонт, наладка, эксплуатация различных электронных приборов и узлов автоматики, вычислительной техники и связи.

Описание

Цифровой запоминающий осциллограф С8-34 имеет блочно-функциональную конструкцию и состоит из базового блока, включающего в себя ЭЛТ, и следующих функциональных блоков:

- блок усилителей;

- блок регистрации;

- выпрямитель;

- преобразователь;

- умножитель.

Базовый блок состоит из шасси, на котором расположены все блоки осциллографа.

ЭЛТ расположена в левой части осциллографа, установлена в электромагнитном экране, закрепленном на шасси. Внутри экрана расположены отклоняющие системы. Снизу к шасси горизонтально крепится блок усилителей, сверху -блок регистрации.

На шасси в задней части вертикально крепятся платы преобразователя, выпрямителя со схемой управления ЭЛТ и умножитель. Межблочные соединения осуществляются с помощью кабелей и жгутов.

Осциллограф имеет защитный корпус, в котором предусмотрены отверстия для естественной вентиляции.

Исследуемые сигналы подаются на вход аттенюатора, где осуществляется его масштабирование. Далее пронормированный сигнал через усилитель. «У» поступает на вход преобразователя аналого-цифрового, где преобразуется в цифровой код и запоминается в блоке памяти. С выхода блока памяти цифровой сигнал поступает на преобразователь цифро-аналоговый, который преобразует его в аналоговую форму. После усиления в блоке выходных усилителей сигнал поступает на ЭЛТ.

Блок синхронизации и развертки осуществляет развертку сигнала по времени и синхронизацию его для получения неподвижного изображения на экране ЭЛТ, а также управляет режимами синхронизации и развертки.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Рабочая часть экрана ЭЛТ 60x80 мм.

2 Коэффициенты отклонения усилителя вертикального отклонения от 0,5 мВ/дел до 2 В/дел.

3 Пределы допускаемой основной погрешности коэффициентов отклонения - ±5 %.

4 Параметры переходной характеристики:

время нарастания не более 350 нс;

выброс не более - ±5 %.

5 Коэффициенты развертки от 2 мкс/дел до 2 с/дел.

6 Пределы допускаемой основной погрешности коэффициентов развертки -±5%.

7 Максимальная частота дискретизации 10 МГц.

8 Пределы допускаемой основной погрешности установки амплитуды и частоты импульсов калибратора - ± 1,0 %.

9 Масса прибора не более 3,0 кг.

10 Габаритные размеры 180x98x275 мм.

11 Потребляемая мощность не более 25 В*А.

12 Средняя наработка на отказ осциллографа не менее 8000 ч.

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Наименование осциллографа и его обозначение С8-34, товарный знак предприятия-изготовителя, знак государственного реестра, а также надписи, поясняющие назначение органов управления, настройки и подключения, нанесены на переднюю панель.

Комплектность

1 Цифровой запоминающий осциллограф С8-34.

2 Комплект ЗИП эксплуатационный.

3 Руководство по эксплуатации.

4 Формуляр.

5 . Методика поверки.

Поверка

Поверка цифрового запоминающего осциллографа С8-34 осуществляется в соответствии с "Методикой поверки" МП. МН739-99, поставляемой в комплекте с прибором.

Рекомендуемые средства поверки:

- калибратор осциллографов импульсный И1-9;

- генератор испытательных импульсов И1-11;

- генератор Г5-75;

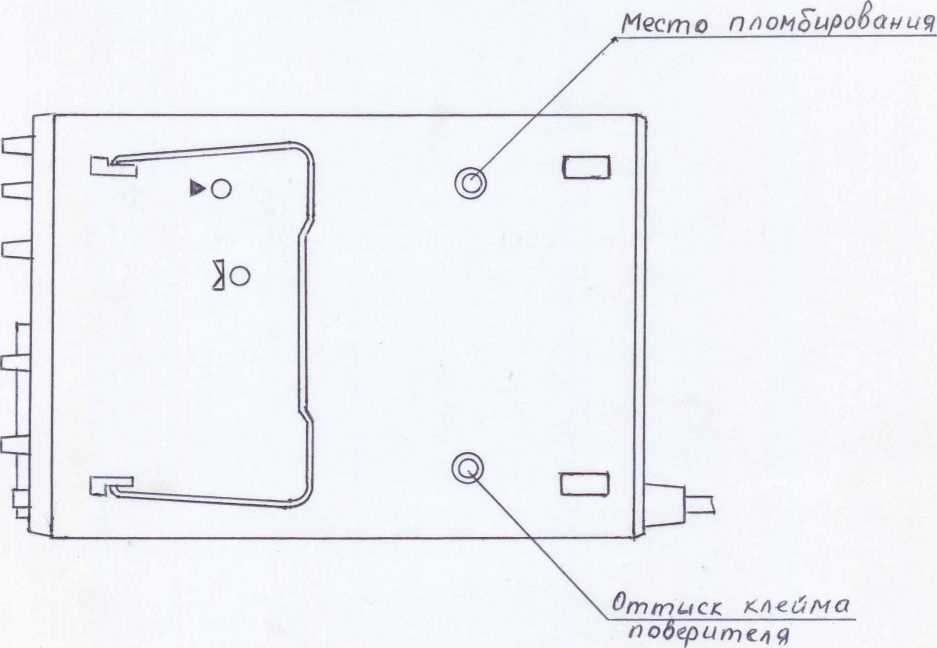

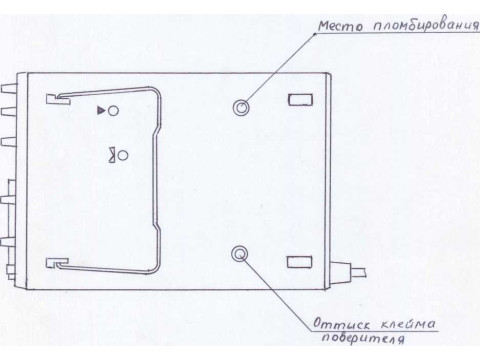

Место пломбирования указано на рис. 1.

Оттиск поверительного клейма наносится в формуляр.

Рис. 1

Нормативные документы

ГОСТ 22261-82, ГОСТ 22737-90, ГОСТ 2.601-68.

Заключение

Цифровой запоминающий осциллограф С8-34 соответствует

требованиям НТД на

него.
