Осциллограф цифровой запоминающий С8-37

Назначение

Осциллограф цифровой запоминающий С8-37 (далее осциллограф) предназначен для исследования в одно- и двухканальном режимах периодических и однократных электрических сигналов в диапазоне частот от 0,6 Гц до 100 МГц с максимальной частотой дискретизации 100 Мв/с (сто мегавыборок в сек) и напряжения постоянного тока путем их регистрации в цифровой памяти, цифрового измерения амплитудных и временных параметров, а также математической обработки результатов измерений с отображением их на экране стандартного монитора.

Осциллограф С8-37 позволяет производить автоматическое измерение следующих параметров периодических сигналов на различных устанавливаемых уровнях и временных окнах:

- периода, частоты и длительности импульсов;

- времени нарастания и спада импульсов;

- размаха сигналов, выброса;

- среднеквадратического значения сигнала.

Осциллограф работает в режиме как ручного управления, так и дистанционного управления через интерфейс RS-232.

Областями применения осциллографа являются разработка сложиы^р^дстетех-нических систем, систем автоматики и вычислительной техники, а также^йаучцьг^к-следования.                                                   Ц ( vP' X А

реестр!

'7 ъД у.

Описание

Осциллограф разработан с применением в своем составе ПЭВМ типа IBM PC, на базе оригинальных схемотехнических решений и программного обеспечения.

Осциллограф состоит из следующих основных частей:

- модуля основного;

- блока управления;

- устройства соединений;

- материнской платы компьютера;

- видеокарты;

- модуля памяти;

- процессора;

- жесткого магнитного диска;

- гибкого магнитного диска;

- компьютерного источника питания.

Осциллограф поставляется со стандартным монитором, с клавиатурой и манипулятором "мышь" или без них.

Программное обеспечение осциллографа работает под управлением операционной системы Microsoft Windows.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон изменения коэффициентов отклонения

Пределы допускаемой основной относительной-погрешности цифрового измерения напряжения, %

Пределы допускаемой относительной погрешности цифрового измерения напряжения в рабочих условиях применения, %

от 2 мВ/дел до 5 В/дел

с шагом 1, 2, 5

± 3 (± 5 % - для измерений с установленным коэффициентом отклонения 5 В/дел).

± 4,5 (± 7,5 %-для 5 В/дел)

Примечание - При применении делителя 1:10 погрешности цифрового измерения напряжения увеличиваются не более, чем на 1 %.

Диапазон изменения коэффициентов развертки

от 10 нс/дел до 10 с/д ел с шагом 1, 2, 5

Пределы допускаемой основной относительной погрешности цифрового измерения временных характеристик сигнала, %

Пределы допускаемой относительной погрешности цифрового измерения временных характеристик сигнала в рабочих условиях применения, %

± 2 ( ± 4 %-для автоматического измерения времени нарастания и спада)

± 3 ( ± 6 %- для ского измере растания и

тиче-на

Для документов

। <?г\л.юст1»<'»1ьыи реестр средг.та измерений Беларусь

Коэффициенты изменения масштаба по горизонтали

10:1; 1:1; 1:10; 1:100

Параметры входов каналов вертикального отклонения: непосредственного входа (без делителя):

от 0,6 Гц до 110 МГц

Диапазон частот внутренней и внешней синхронизации

Предельные уровни синхронизации

При внутренней синхронизации:

- максимальный уровень, дел, не менее

- минимальный уровень, дел, не более

При внешней синхронизации:

- максимальный уровень, В, не менее

- минимальный уровень, В, не более

Задержка изображения (предзапуск), дел

Задержка запуска развертки (послезапуск), дел

Питание осциллографа осуществляется от сети переменного тока напряжением (220±22) В частотой (50±1) Гц

4

0,8

1(при включенном делителе 1:10 - не менее 10)

0,1

от 0 до 10 с дискретностью

0,01

от 0 до 10с дискретносью

0,01

Мощность, потребляемая от сети:

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Наносится на лицевую панель методом шелкографии и на титульный лист " Руководства по эксплуатации " - типографским способом

Комплектность

Осциллограф поставляется в следующем комплекте:

Примечание - * типы монитора, клавиатуры, манипулятора «мышь», операционной системы - в соответствии с заказом на поставку

Поверка

Поверка осуществляется в соответствии с методикой поверки

РУВИ.411161.008 МП (МП.МН 828-2000), поставляемой в комплекте с осциллографом.

Межповерочный интервал - 12 мес.

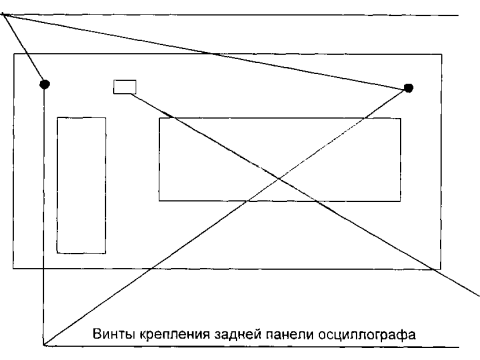

Места нанесения оттиска поверительного клейма на осциллографе указаны в приложении А.

Основное поверочное оборудование

1 Калибратор переменного напряжения В1-29

2 Калибратор осциллографов импульсный И1-9

3 Генератор испытательных импульсов    И1-18

4 Генератор сигналов низкочастотный      ГЗ-122

прецизионный

5 Генератор сигналов высокочастотный    Г4-151

6 Генератор импульсов                   Г5-60

Нормативные документы

ГОСТ 22261-94 ("Средства измерений электрических и магнитных величин. Общие технические условия"), ГОСТ 26104-89 ("Средства измерений электронные. Технические требования в части безопасности. Методы испытаний"), РУВИ.411161.008 ТУ ("Осциллограф цифровой запоминающий С8-37. Технические условия").

Заключение

Осциллограф цифровой запоминающий С8-37 соответствует требованиям ГОСТ 22261-94, ГОСТ 26104-89, РУВИ.411161.008 ТУ.
