Осциллограф двухканальный цифровой запоминающий C8-33

Назначение

Осциллограф двухканальный

(далее

цифровой запоминающий С8-33 осциллограф) предназначен для оперативного исследования однократных и периодических сигналов путем их регистрации в цифровой памяти, измерения амплитудных и временных параметров с отображением результатов измерения на экране электронно-лучевой трубки (ЭЛТ).

Область применения: исследование однократных и редко повторяющихся сигналов, ремонт, наладка, эксплуатация электронных приборов и узлов автоматики, вычислительной техники и связи.

Описание

Осциллограф состоит из следующих составных частей:

- устройства усиления и синхронизации;

- аналого-цифрового преобразователя (АЦП);

- устройства времязадающего;

- контроллера;

- видеокарты;

- видеомонитора;

- интерфейса RS232;

- блока передней панели;

- блока питания.

Исследуемый сигнал подается на вход усилителя вертикального отклонения, где осуществляется нормирование и усиление сигнала до необходимой величины. Часть сигнала ответвляется на усилитель синхронизации для формирования синхронизирующих сигналов.

Усиленный сигнал поступает на вход АЦП.

АЦП преобразует исследуемый сигнал в эквивалентный цифровой код и запоминает оцифрованную реализацию сигнала в собственном ОЗУ.

Устройство времязадающее задает интервалы между выборками из сигнала, которые производит АЦП, и интервалы между последовательными записями в ОЗУ.

Контроллер управляет всеми режимами работы осциллографа, осуществляет считывание информации из ОЗУ АЦП, ее обработку и пересылку в видеокарту для индикации на экране ЭЛТ.

Видеокарта совместно с видеомонитором осуществляет автономное разворачивание записанной в ОЗУ видеокарты информации на экран ЭЛТ.

Последовательный или параллельный интерфейсы осуществляют связь осциллографа с внешними устройствами.

Блок передней панели предназначен для выбора режимов работы осциллографа.

Блок питания осуществляет питание всех узлов осциллографа.

Осциллограф С8-33 имеет блочно-функциональную конструкцию. Базой конструкции осциллографа служит прямоугольное штампованное шасси. Снизу шасси устанавливается плата устройства усиления и синхронизации. Справа от шасси устанавливается кассета устройства , соединенного с платами:

устройства времязадающего;

преобразователя аналого-цифрового;

контроллера;

видеокарты.

Слева в передней части на шасси устанавливается блок монитора, за ним- блок питания. К шасси крепится передняя панель прибора с платами передней панели и управления клавиатурой. Межблочные соединения осуществляются с помощью кабелей и жгутов.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры входов каналов вертикального отклонения: при непосредственном входе (без делителя):

Пределы допускаемой основной погрешности , % :

- при цифровом измерении напряжения сигнала между двумя маркерами при

где Un =8Коткл -конечное значение установленного диапазона, В;

Коткл - коэффициент отклонения , В/дел ;

U - значение измеряемого напряжения, В;

- при автоматическом измерении размаха , амплитуды импульса с плоской вершиной,

Параметры переходной характеристики, не более :

-при цифровом измерении временных интервалов между двумя маркерами, при автоматическом измерении периода, частоты сигнала, длительности импульса по

Т - длительность измеряемого интервала, нс;

- при автоматическом измерении времени нарастания и времени спада фронта и среза

Габаритные размеры осциллографа, мм, не более

381x338x166

180

8000

10000

180

от 5 до 40 С

до 90 % при 25 е С.

Потребляемая мощность, В А, не более

Средняя наработка на отказ, ч, не менее

Гамма-процентный ресурс при у = 95 %,ч, не менее

Среднее время восстановления осциллографа , мин, не более

Рабочие условия применения : - температура - влажность

Осциллограф позволяет производить автоматические измерения следующих параметров:

- амплитуды импульсов с плоской вершиной;

размаха сигналов;

среднеквадратического и среднего значений периодического сигнала;

периода и частоты периодического сигнала;

длительности импульсов на уровне 0,5;

времени нарастания и спада импульсов между уровнями 0,1 и 0,9.

Осциллограф обеспечивает следующие дополнительные режимы работы:

диагностика основных функциональных узлов;

хранение в памяти не менее четырех сигналов;

обработка сигнала, зарегистрированного в памяти;

режим усреднения для периодических сигналов;

режим накопления;

регистрация и отображение кратковременных всплесков сигнала.

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносят на лицевую панель осциллографа методом офсетной печати и на титульные листы эксплуатационных документов типографским методом.

Комплектность

Осциллограф поставляется в следующем комплекте

Поверка

Поверка осциллографа осуществляется в соответствии с методикой поверки

УШЯИ.411161.019 МП (МП 241-97).

МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ - 1 ГОД.

ОСНОВНОЕ ПОВЕРОЧНОЕ ОБОРУДОВАНИЕ

1 КАЛИБРАТОР ОСЦИЛЛОГРАФОВ ИМПУЛЬСНЫЙ И1-9;

2 ГЕНЕРАТОР ИСПЫТАТЕЛЬНЫХ ИМПУЛЬСОВ И1-14;

3 ВОЛЬТМЕТР УНИВЕРСАЛЬНЫЙ ЦИФРОВОЙ В7-46;

4 ГЕНЕРАТОР СИГНАЛОВ НИЗКОЧАСТОТНЫЙ ПРЕЦИЗИОННЫЙ ГЗ-122

5 ГЕНЕРАТОР СИГНАЛОВ ВЫСОКОЧАСТОТНЫЙ Г4-158

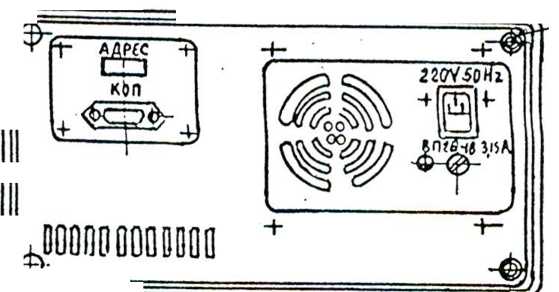

Места пломбирования и нанесения знака органа аккредитации на осциллографе указаны в приложении А

Нормативные документы

ГОСТ 22261-94, ГОСТ 22737-90, ГОСТ 26104-89, ТУ РБ 14559587.047-98.

Заключение

Осциллограф двухканальный цифровой запоминающий С8-33 соответствует требованиям ГОСТ 22261-94, ГОСТ 22737-90,ГОСТ 26104-89, ТУ РБ 14559587.047-98.
