Осциллограф двухканальный цифровой запоминающий С8-33

Номер в ГРСИ РФ: РБ 03 16 0469 01
Раздел: Средства измерений радиотехнических величин [16]
Категория: Осциллографы
Производитель / заявитель: ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), г. Минск
Скачать
Описание типа РБ 03 16 0469 01 [1997-05-07]
rb-03-16-0469-01_1997-05-07.pdf
Скачать
Описание типа РБ 03 16 0469 01 [2001-01-01]
rb-03-16-0469-01_2001-01-01.pdf
Скачать
Нет данных о поставщике

Осциллографы двухканальные цифровые запоминающие 08-33, 08-33/1 (далее по тексту - осциллографы) предназначены для оперативного исследования однократных, редкоповторяющихся и периодических сигналов путем их регистрации в цифровой! памяти, отображения на экране и цифрового измерения амплитудных и временных параметров с отображением результатов измерения на экране электронно-лучевой трубки (ЭЛТ).

Информация по Госреестру

Основные данные
Номер по Госреестру РБ 03 16 0469 01
Наименование Осциллограф двухканальный цифровой запоминающий С8-33
Год регистрации 2001
Номер сертификата 1462
Дата регистрации 2001-03-23
Срок действия -
Получатель сертификата ОАО "МНИПИ", г. Минск, Республика Беларусь (BY)
Производитель / Заявитель

ОАО "МНИПИ"

Адрес: 220113, г. Минск, ул. Я. Коласа, 73

Контакты: тел. (017) 237-18-77, факс (017) 237-23-92/ e-mail: oaomnipi@mail.belpak.by

Поверка

Межповерочный интервал / Периодичность поверки 12 мес.
Методика поверки Поверка проводится по МП.Мн 1042-2001 (утверждена БелГИМ)

Поверители

Скачать

Описание типа РБ 03 16 0469 01 [1997-05-07]
rb-03-16-0469-01_1997-05-07.pdf
Скачать
Описание типа РБ 03 16 0469 01 [2001-01-01]
rb-03-16-0469-01_2001-01-01.pdf
Скачать

Описание типа

Назначение

Осциллографы двухканальные цифровые запоминающие 08-33, 08-33/1 (далее по тексту - осциллографы) предназначены для оперативного исследования однократных, редкоповторяющихся и периодических сигналов путем их регистрации в цифровой! памяти, отображения на экране и цифрового измерения амплитудных и временных параметров с отображением результатов измерения на экране электронно-лучевой трубки (ЭЛТ).

Область применения: ядерная физика, медицина, исследования качества объектов методами неразрушающего контроля, разработка новой электронной техники, ремонт и наладка электронной техники различного назначения.

Описание

Осциллографы 08-33, С8-33/1 состоят из следующих составных частей:

- блока усиления и синхронизации;

- аналого-цифрового преобразователя (АЦП);

- устройства времязадающего;

- устройства сопряжения (RS) (осциллограф С8-33);

- устройства сопряжения (КОП) (осциллограф С8-33/1);

- блока передней панели;

- блока управления клавиатурой;

- контроллера;

- видеокарты VGA;

- монитора;

- блока питания.

Исследуемый сигнал подается на вход усилителя вертикального отклонения, где осуществляется нормирование и усиление сигнала до необходимой величины.

Часть сигнала ответвляется на усилитель синхронизации для формирования синхронизирующих сигналов.

Усиленный сигнал поступает на вход АЦП

ЦАП преобразует исследуемый сигнал в эквивалентный цифровой код и запоминает оцифрованную реализацию сигнала в собственном ОЗУ.

Устройство времязадающее задает интервалы между выборками из сигнала, которые производит АЦП, и интервалы между последовательными записями в ОЗУ.

Контроллер управляет всеми режимами работы осциллографов, осуществляет считывание информации из ОЗУ АЦП, ее обработку и пересылку в видеокарту для индикации на экране ЭЛТ.

Видеокарта VGA совместно с монитором осуществляют автономное разворачивание записанной в ОЗУ видеокарты информации на экран ЭЛТ.

Последовательный или параллельный интерфейсы осуществляют связь осциллографов с внешними устройствами.

Блок передней панели предназначен для выбора режимов работы осциллографов.

Блок питания, состоящий из преобразователя и выпрямителя, осуществляет питание всех узлов осциллографов.

Осциллографы С8-33, С8-33/1 имеют блочно-функциональную конструкцию.

Базой конструкции осциллографов служит прямоугольное штампованное шасси. Снизу шасси устанавливается плата блока усиления и синхронизации. Справа от шасси устанавливается кассета устройства соединенного с платами:

- устройства времязадающего;

- аналого-цифрового преобразователя;

- контроллера:

- видеокарты VGA.

Слева в передней части на шасси устанавливается монитор, .за ним - блок питания, К шасси крепится передняя панель осциллографов с платами передней панели и управления клавиатурой. Межблочные соединения осуществляются с помощью кабелей и жгутов.

Основные технические характеристики

1 Рабочая часть экрана ЭЛТ 80x100 мм.

2 Диапазон коэффициентов отклонения тракта вертикального отклонения от 5 мВ/дел до 2 В/дел.

3 Пределы допускаемой основной погрешности в процентах при измерении напряжения сигнала между двумя маркерами

5 н = ± (1,5 + Un/TD ,

где Un - конечное значение установленного поддиапазона, В;

U - значение измеряемого напряжения. В.

4 Пределы допускаемой основной погрешности в процентах при автоматическом измерении размаха, амплитуды импульса с плоской вершиной, среднеквадратического и среднего значения сигнала S - ±(2 + 2 Un/U).

5 Пределы допускаемой основной погрешности в процентах при цифровом измерения временных интервалов между двумя маркерами при автоматическом измерении периода, частота сигнала, длительности импульса по уровню 0,5:

- при коэффициентах развертки от 2,5 мкс/дел до 25 с/дел От = ± (1 + 0.5ТП/Т);

- при коэффициентах развертки от 10 нс/дел до 1 мкс/дел и измерении временных интервалов между двумя маркерами и т =

Тп         100 1

3+ 0,5( -- 1) + --

где Тп - длительность развертки, нс;

Т - длительность измеряемого интервала, нс.

Пределы допускаемой основной погрешности в процентах при автоматическом

измерении длительности фронта и среза между уровнями 0,1 и 0,9 при коэффициентах развертки от 2,5 нс/дел до 25 с/дел оф- ± (4

6 Параметры переходной характеристики каждого из каналов, не более значений, указанных в таблице 1 :

Таблица 1

Параметр ПК

Условия измерения

! Время на- ! [растания,! ! нс       !

Выброс,

; Время уста- ! Неравноме

;новления,   <

! нс         S

ность, %

При непосредственном входе

' 17,5     ;

। ।

!         85       !

I                                                                 1

3

С делителем 1:10

1                                                                 1

! 17,5     ;

10

1                                                                 1

! н ;

Н

Примечание - Н - значение параметра не нормируется.

7 Диапазон коэффициентов развертки от 10 нс/дел до 25 с/дел.

8 Пределы допускаемой основной погрешности установки амплитуда импульсов калибратора ± 0,6 %.

9 Масса не более 8 кг.

10 Габаритные размеры 381x166x338 мм.

11 Потребляемая мощность не более 180 В»А.

12 Средняя наработка на отказ не менее 8000 ч.

Знак Государственного реестра

Наименование осциллографов и их обозначение С8-33, С8-33/1, товарный знак предприятия-изготовителя, знак Государственного реестра РБ, а также надписи, поясняющие назначение элементов, нанесены на переднюю панель методом офсетной печати, на эксплуатационную документацию нанесен знак Государственного реестра РБ типографским методом.

Комплектность

1 Осциллографы С8-33, С8-33/1.

2 Комплект ЗИП эксплуатационный.

3 Руководство по эксплуатации.

4 Формуляр.

5 Методика поверки

Поверка

Поверка осциллографов С8-33, С8-33/1 осуществляется в соответствии с методикой поверки МП.МН 1042-2001.

Рекомендуемые средства поверки:

- калибратор осциллографов импульсный И1-9;

- генератор испытательных импульсов И1-14;

- вольтметр универсальный В7-46;

- частотомер электронно-счетный 43-63;

- генератор сигналов низкочастотный прецизионный ГЗ-122;

- генератор сигналов высокочастотный Г4-158.

Место нанесения клейма - наклейки - лицевая поверхность прибора.

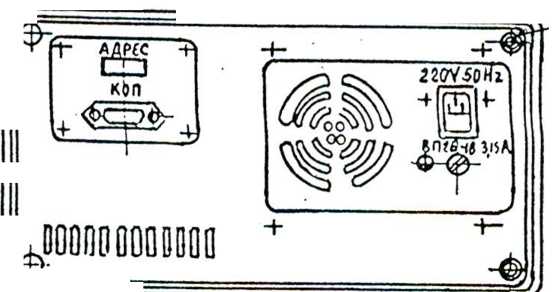

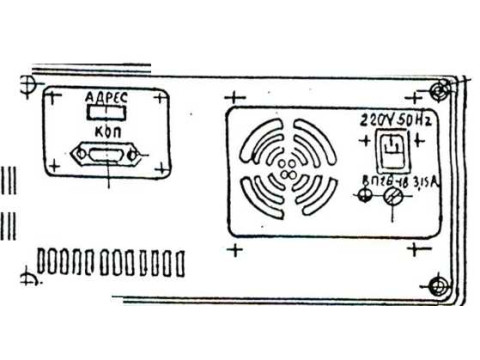

Место пломбирования и нанесения клейма поверителя указано на рисунке 1.

00000 000QOOO

Рисунок 1

Место пломбирования и нанесения клейма поверителя

Нормативные документы

Средства измерений электрических и магнитных величин. Общие технические условия. ГОСТ 22261-94

Осциллографы электронно-лучевые. Общие технические требования и методы испытаний. ГОСТ 22737-90

ЕСКД. Эксплуатационные документы. ГОСТ 2.601-95

Заключение

Осциллографы С8-33, С8-33/1 соответствуют требованиям ГОСТ 22261-94,

ГОСТ 22737-90, ГОСТ 2.601-95 и ТУ РБ 14559587.047-98.
