Осциллограф цифровой запоминающий двухканальный С8-36

Назначение

Двухканальный цифровой запоминающий осциллограф C3-36 предназначен для оперативного исследования однократных и периодических сигналов путем их регистрации в цифровой памяти и отображения на экране, цифрового измерения амплитудных и временных параметров с отображением результатов измерения на экране электронно-лучевой трубки (ЭЛТ).

Область применения: исследование однократных и редкоповторяющихся сигналов, ремонт, наладка, эксплуатация электронных приборов и узлов автоматики, вычислительной техники и связи.

Описание

Двухканальный цифровой запоминающий осциллограф С8-36 состоит из следующих составных частей:

блока усиления и синхронизации,

у стройства времязадающето;

1 ч ОН Тр О Л Л Ь pa ;

ЬНДв ‘01 CcipTbl з

Ы1ДС ОМ ОНИ I Ops.;

последовательного интерфейса RS-232C;

блока передней панели;

блока, питания.

Исследуемый сигнал подается на вход усилителя вертикального отклонения, где осуществляется нормирование и усиление сигнала до необходимой величины.

Часть сигнала ответвляется на усилитель синхронизации для формирования синхронизирующих сигналов.

Усиленный сигнал поступает на вход АЦП.

АЦП преобразует исследуемый сигнал в эквивалентный цифровой код и запоминает оцифрованную реализацию сигнала в собственном ОЗУ.

Устройство времязадающее задает интервалы между выборками из сигнала, которые производит АЦП, и интервалы между последовательными записями в ОЗУ.

Контроллер управляет всеми режимами работы осциллографа, осуществляет считывание информации из ОЗУ АЦП, ее обработку и пересылку в видеокарту для индикации на экране ЭЛТ.

Видеокарта   совместно с   видеомонитором осуществляют автономное

разворачивание записанной в ОЗУ видеокарты информации на экран ЭЛТ.

Устройство   синхронизации   осуществляет выделение синхроимпульсов

заданной строки.

Последовательный интерфейс осуществляет связь осциллографа с внешними устройствами.

Блок передней панели предназначен для выбора режимов работы осциллографа.

Блок питания осуществляет питание всех узлов осциллографа.

Осциллограф 08-36 имеет блочно-функциональную конструкцию.

Базой конструкции прибора служит прямоугольное штампованное шасси.

Снизу шасси устанавливается плата устройства усиления и синхронизации.

Справа от шасси устанавливается кассета устройства соединенного с

устройства время задающего;

преобразователя аналого-цифрового;

контроллера;

видеокарты;

устройства синхронизации.

Слева в передней части на шасси устанавливается блок монитора, сзади -блок памяти. К передней панели крсмме шасси крепится передняя панель прибора с платами передней панели и управления клавиатурой. Межблочные соединения осуществляются с помощью кабелей и жгутов.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Рабочая часть экрана ЭЛТ 80x100 мм.

2. Коэффициенты отклонения тракта вертикального отклонения 5 мВ/дел -5 В/дел.

3. Пределы допускаемого значения основной погрешности цифровых измерений амплитудных параметров сигналов ±2,5%.

4. Параметры переходной характеристики:

время нарастания не более 7,0 нс;

выброс не более 5%.

5. Коэффициенты развертки 5 нс/дел - 25 с/дел.

6. Предела/ допускаемого значения основной погрешности цифровых измерений временных интервалов ±1,5%.

7. Максимальная частота дискретизации 20 МГц.

8. Пределы допускаемого значения основной погрешности установки амплитуды импульсов калибратора ± 0,6%.

9. Масса прибора не более 9 кг.

10. Габаритные размеры 381x166x338 мм.

11. Потребляемая мощность не более 90 В»А.

12. Средняя наработка на отказ осциллографа не менее 8000 ч.

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Наименование осциллографа и его обозначение С8-36, товарный знак предприятия-изготовителя, знак государственного реестра, а также надписи, поясняющие назначение элементов, нанесены на переднкю панель.

Комплектность

1. Двухканальный цифровой запоминающий осциллограф С8-36.

2. Комплект ЗИП эксплуатационный.

3. Руководство по эксплуатации.

4. Формуляр.

Поверка

Поверка двухканального цифрового запоминающего осциллографа С8-36 осуществляется в соответствии с "Методикой поверки", поставляемой потребителя»/. по отдельному заказу. (/4/7, МН 6$JUПИ - 1 год

Рекомендуемые средства поверки:

калибратор' осциллографов импульсный И1-9;

генератор испытательных импульсов И1-14;

вольтметр универсальный В7-46;

частотомер электронно-счетный 43-63;

генератор сигналов низкочастотный прецизионный ГЗ-122;

генератор сигналов высокочастотный Г4-158.

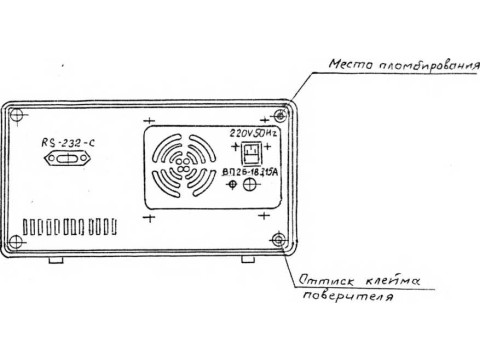

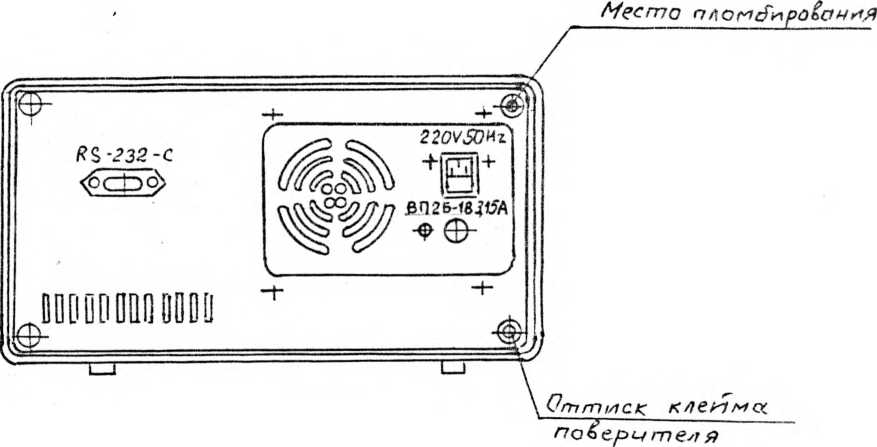

Место пломбирования указано на рис. 1.

Оттиск поверительного клейма наносится в формуляр.

Рис. 1

Нормативные документы

ГОСТ 22261-82, ГОСТ 22737-90, ГОСТ 2.601-68.

ЗАКЛЮТЕНИЕ

Двухканальный цифровой

запоминающий осциллограф С8-36 соответствует требованиям НТД на него.
