Осциллограф С1-147
| Номер в ГРСИ РФ: | РБ 03 16 0666 98 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Категория: | Осциллографы |
| Производитель / заявитель: | ОАО "Минский приборостроительный завод", г. Минск |
|
Описание типа РБ 03 16 0666 98 [1998-01-01]
rb-03-16-0666-98_1998-01-01.pdf
|
Скачать |
И ОБЛАСТЬ ПРИМЕНЕНИЯ
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 0666 98 |
| Наименование | Осциллограф С1-147 |
| Год регистрации | 1998 |
| Номер сертификата | 695 |
| Дата регистрации | 1998-06-15 |
| Срок действия | - |
| Получатель сертификата | ОАО "Минский приборостроительный завод", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Минский приборостроительный завод"
Адрес: 220600, г. Минск, пр-т. Независимости, 58
Контакты: 293-94-05 / 331-41-97 / belvar@open.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП 321-97 (утверждена в ГП "ЦЭСМ") |
Поверители
Скачать
|
Описание типа РБ 03 16 0666 98 [1998-01-01]
rb-03-16-0666-98_1998-01-01.pdf
|
Скачать |
Описание типа
Назначение
И ОБЛАСТЬ ПРИМЕНЕНИЯ
Осциллограф 01-147
предназначен для наблюдения
и измерения
электрических сигналов
реальном масштабе времени
в диапазоне
напряжений от 4 мВ до
и длительностей
20 нс до 2 с в
полосе частот
до
70 МГц
Основной
областью
применения дву«канального сервисного
осциллографа
С1-147
является обслуживание и ремонт бытовой и
промышленной
радио— и
телевизионной аппаратуры и систем автоматики
Описание
Осциллограф С1-147 является модернизированной моделью осциллографа С1-127/1 . Отличается более современным дизайном, расширенной полосой частот до 70 МГц, более доступной комллектацией, новыми схемотехническими решениями, позволившими снизить себестоимость прибора при сохранении технических характеристик.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Рабочая часть экрана |
(60 х 80) мм | |
|
Диапазон коэффициентов отклонения |
— |
от 0,001 до 5 В/дел |
|
Пределы допускаемых значений основной погрешности коэффициентов отклонения |
4—3 % | |
|
в рабочих условиях эксплуатации |
— |
4—4,5 % |
|
Диапазон коэффициентов развертки |
от 5 нс/дел до 0,2 с/дел | |
|
Пределы допускаемых значений основной погрешности коэффициентов развертки: в диапазоне от 100 нс/дел до 0,2 с/дел |
4—3 % | |
|
в рабочих условиях эксплуатации |
4—4, 5 % | |
|
для коэффициентов развертки 50, 20, 10, 5 нс/дел |
— |
4—5 % |
|
в рабочих условиях эксплуатации |
4—7, 5 % | |
|
Время нарастания ПХ |
“» |
не более 5 нс |
|
- с делителем 1:10 |
не более 7 нс | |
|
Полоса пропускания |
(0 - 70) МГц | |
|
Параметры входов каналов вертикального отклонения: непосредственного : - входное сопротивление |
(14—0, 03) МОм | |
|
— входная емкость |
— |
не более 25 пФ |
|
с делителем 1:10 : - входное сопротивление |
— |
(104—0,3) МОм |
|
- входная емкость |
— |
не более 15 пФ |
|
Обеспечиваются следующие виды синхронизации : внутренняя, внешняя, от сети. | ||
|
Диапазон частот синхронизации: при внешней синхронизации |
«•“ |
от 10 Гц до 70 МГц |
|
при внутренней синхронизации |
от 10 Гц до 100 МГц | |
|
м*инимальный уровень сигнала: при внутренней синхронизации |
*— |
0,8 дел |
|
при внешней синхронизации |
«— |
0,2 В |
|
Параметры калибратора: частота следования импульсов |
(10004—10) Гц | |
|
амплитуда |
(0, 6 4—0, 006) в | |
Питание осциллографа от сети переменного тока: напряжением (2204—22) В частотой 50-60 Гц, напряжением (115 +-6) В, (2204—11> В,частотой (4004—10) Гц
Мощность, потребляемая от сети 220 В 50 Гц
не более 50 В”А
Время непрерывной работы
16 ч
Рабочие условия эксплуатации: - температура - влажность
— АО) С
80 % при 25 ° С
знак ГОСУДАРСТВЕННОГО РЕЕСТРА
Наносится на лицевую панель методов желкограФИИ
Комплектность
Осциллогра* поставляется в следующем комплекте:
|
НАИМЕНОВАНИЕ |
1 ОБОЗНАЧЕНИЕ 1 |
КОП |
1 ПРИМЕЧАНИЕ |
|
Осциллогра* С1-147 |
1 РУВИ.411161.006 1 • । |
1 |
1 1 |
|
Комплект принадлежностей: 1 РУВИ. 305654.015 1 1 1 |
1 |
1 1 1 | |
|
делитель 1:10 |
1 I 1 УШЯИ.468512.013. 0021 ■ 1 |
2 |
1 1 |
|
насади а-крк> чок |
1 1 1 УШЯИ.301536. ОО1 1 1 । |
2 |
1 1 1 |
|
жуп |
1 УШЯИ.301111.002 1 1 । |
2 |
I 1 1 |
|
жуп |
1 УШЯИ.301116.009 1 1 । |
2 |
t 1 1 |
|
переход СР—50-95 ФВ |
1 1 1 ГУЗ.640.095 1 1 । |
2 |
1 1 1 |
|
вставка плавкая |
1 1 1 1 |
1 1 | |
|
ВП2Б-1В 2,0 А |
1 1 1 АГО. 481.304 ТУ 1 । । |
4 |
1 1 1 |
|
кабель N1 "N1" |
1 1 1 Тг4.850.252 1 । । |
3 |
1 1 1 |
|
отвертка |
1 1 1 7810-0301 ЗВ1 1 |
1 |
1 1 |
|
1 ГОСТ 17199-88 1 |
1 1 | ||
|
жнур сетевой |
1 1 1 РУВИ.685631.040 1 । । |
1 |
1 1 1 |
|
» 1 Руководство по эксплуатации 1 РУВИ.411161.006 РЭ 1 1 । |
1 |
I 1 1 | |
|
Методика поверки |
1 РУВИ.411161.006 1 |
1 Поставляет | |
|
1 МП 321-97 1 |
1 |
1ся по за— | |
|
i 1 |
1 просам | ||
Поверка
Поверка прибора проводится в соответствии с методикой
поверки РУВИ.411161.006 МП 321-97.
Межповерочный интервал
12 мес

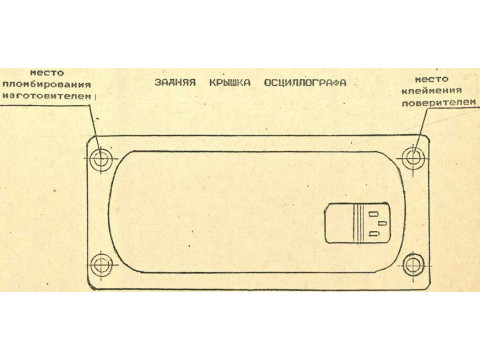

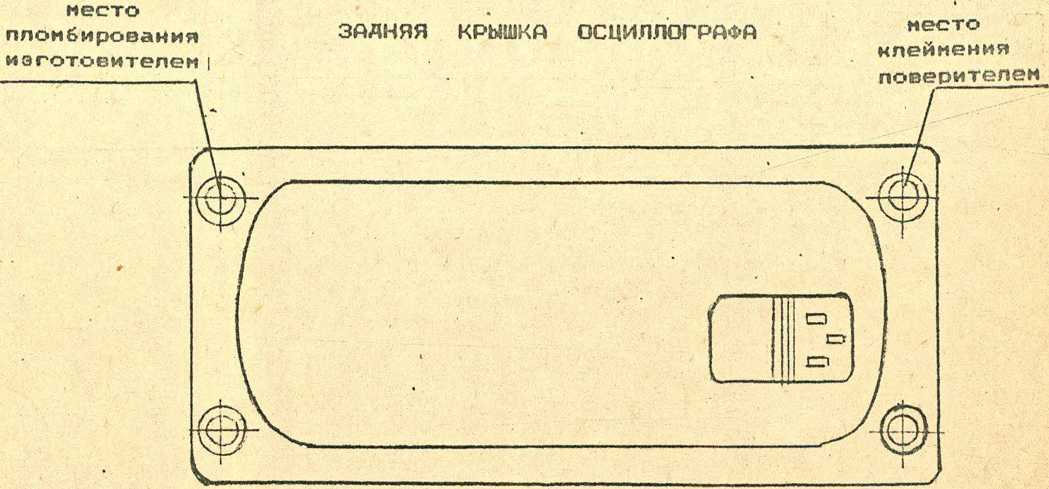

СХЕМА ПЛОМБИРОВАНИЯ И КЛЕЙМЕНИЯ ОСЦИЛЛОГРАФА С1-/47
ПЕРЕЧЕНЬ РЕКОМЕНДУЕМЫХ СРЕДСТВ ПОВЕРКИ
1. Вольтметр универсальный цифровой
2. Генератор испытательных импульсов
3. Генератор сигналов низкочастотный ГЗ-112/1
4. Калибратор осциллографов импульсный
5. Частотомер электронносчетный
6. Генератор импульсов
Нормативные документы
ГОСТ 22261-94, ГОСТ 22737-90, ГОСТ 26104 - 89,
ТУ РБ 07519797.033-98
ЗАКЛЮЧЕНИЕ Осциллограф С1-147 соответствует требованиям ГОСТ 22261-94, ГОСТ 22737-90, ГОСТ 26104-89, ТУ РБ 07519797.033-98.
