Осциллограф цифровой запоминающий С8-35

Назначение

Осциллограф цифровой запоминающий С8-35 предназначен для оперативного исследования однократных и периодических сигналов путем их регистрации в цифровой памяти, отображения на экране и цифрового измерения амплитудных и временных параметров с отображением результатов измерения на жидкокристаллическом матричном экране.

Область применения: исследование однократных и редкоповторяющихся сигналов, ремонт, наладка, эксплуатация электронных приборов и узлов автоматики, вычислительной техники и связи.

Описание

Осциллограф цифровой запоминающий С8-35 состоит из следующих составных частей:

устройства усиления и синхронизации;

АЦП;

устройства времязадающего,

контроллера;

матричного ЖКИ;

панели управления;

преобразователя.

Исследуемый сигнал подается на вход усилителя вертикального отклонения, где осуществляется нормирование и усиление сигнала до необходимой величины.

Часть сигнала ответвляется на усилитель синхронизации для формирования синхронизирующих сигналов.

Усиленный сигнал поступает на вход АЦП.

АЦП преобразует исследуемый сигнал в эквивалентный цифровой код и запоминает оцифрованную реализацию сигнала в собственном ОЗУ.

Устройство времязадающее задает интервалы между выборками из сигнала, которые производит АЦП, и интервалы между последовательными записями в ОЗУ.

Контроллер управляет всеми режимами работы осциллографа, осуществляет считывание информации из ОЗУ АЦП, ее обработку и пересылку в видеопамять для индикации на матричном ЖКИ.

Панель управления предназначена для выбора режимов работы осциллографа.

Преобразователь осуществляет питание всех узлов осциллографа.

Осциллограф С8-35 имеет блочно-функциональную конструкцию.

Несущей конструкцией прибора служит пластмассовый корпус, к которому с помощью резьбовых втулок крепятся три печатных платы, соединяющихся проводами.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 .Рабочая часть матричного ЖКИ 57x108 мм.

2 .Коэффициенты отклонения тракта вертикального отклонения 10 мВ/дел - 5 В/дел.

3 .Пределы допускаемой основной погрешности измерения амплитудных параметров сигналов определяются по формуле

±[3+2(Uk/U-1)]%

Пределы допускаемой дополнительной погрешности измерения амплитудных параметров сигналов от изменения температуры окружающей среды в рабочем интервале температур не превышают 50% пределов допускаемых значений основной погрешности.

4 .Коэффициенты развертки 2 мкс/дел - 5 с/дел.

5 .Пределы допускаемого значения основной погрешности измерения временных интервалов определяется по формуле

±[1,5+1,5(Тк/Т-1)]%

Пределы допускаемой дополнительной погрешности измерений временных интервалов сигналов от изменения температуры окружающей среды в рабочем интервале температур не превышают 50% пределов допускаемых значений основной погрешности.

6 .Максимальная частота дискретизации 10 МГц.

7 .Масса прибора не более 1,8 кг.

8 .Габаритные размеры 280x163x70 мм.

9 .Потребляемая мощность не более 19 ВА.

10 .Средняя наработка на отказ осциллографа не менее 15000 ч.

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Наименование осциллографа и его обозначение С8-35, товарный знак предприятия-изготовителя, знак государственного реестра, а также надписи, поясняющие назначение элементов, нанесены на панель управления и правую боковую стенку прибора.

Комплектность

1 .Осциллограф цифровой запоминающий С8-35.

2 .Комплект ЗИП эксплуатационный.

3 .Руководство по эксплуатации.

4. Формуляр.

Поверка

Поверка осуществляется в соответствии с          -97 осциллографа цифрового

запоминающего С8-35.

Рекомендуемые средства поверки:

калибратор осциллографов И1-9;

генератор испытательных импульсов И1-14;

вольтметр универсальный В7-34/А;

частотомер электронно-счетный 43-54.

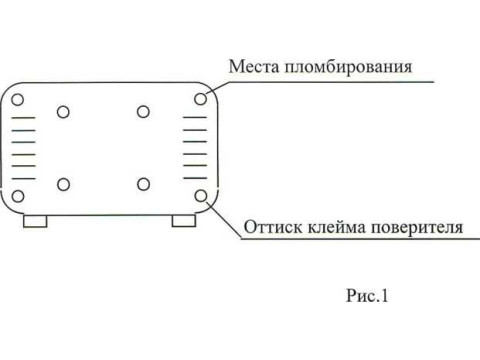

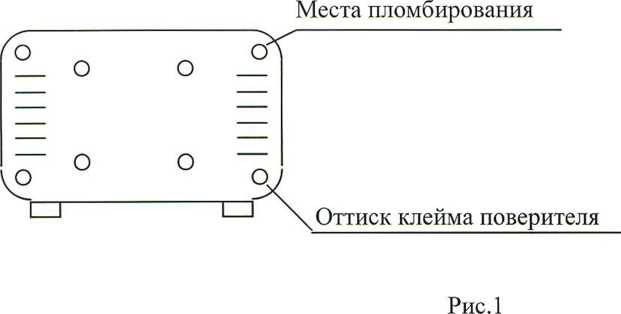

Место пломбирования указано на рис.1

Оттиск поверительного клейма наносится в формуляр.

Нормативные документы

ГОСТ 22261-94, ГОСТ 22737-90, ГОСТ 2.601-95.

Заключение

Двухканальный цифровой запоминающий осциллограф С8-3 5 соответствует требованиям ГОСТ 22261-94, ГОСТ 22737-90, ГОСТ 2.601-95 и УШЯИ.411161.020 ТУ.
