Меры электрического сопротивления однозначные Н2-7
| Номер в ГРСИ РФ: | РБ 03 13 9825 23 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | СООО "АЯКС", г. Минск |
|
Описание типа РБ 03 13 9825 23 [2023-05-25]
rb-03-13-9825-23_2023-05-25.pdf
|
Скачать |
Меры электрического сопротивления однозначные Н2-7 (далее - ОМЭС) предназначены для воспроизведения электрического сопротивления постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 9825 23 |
| Наименование | Меры электрического сопротивления однозначные Н2-7 |
| Год регистрации | 2023 |
| Номер сертификата | 16411 |
| Дата регистрации | 2023-05-25 |
| Срок действия | 2028-05-25 |
| Получатель сертификата | СООО «АЯКС», г. Минск, Республика Беларусь |
Производитель / Заявитель
СООО "АЯКС"
Адрес: 220005, г. Минск, ул. Гикало, 5, офис 113
Контакты: (017) 284-36-91 / (017) 284-36-50 / E-mail: ajax@ajax.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверка по МРБ МП.3593-2023 «Система обеспечения единства измерений Республики Беларусь. Меры электрического сопротивления однозначные Н2-7. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 13 9825 23 [2023-05-25]
rb-03-13-9825-23_2023-05-25.pdf
|
Скачать |
Описание типа
Назначение
Меры электрического сопротивления однозначные Н2-7 (далее - ОМЭС) предназначены для воспроизведения электрического сопротивления постоянного тока.
Область применения - для метрологической оценки средств измерений, а также в научной деятельности.
Описание
Принцип действия заключается в воспроизведении электрического сопротивления постоянного тока с использованием резистивного элемента.
Конструктивно ОМЭС выполнены как устройства настольного исполнения, состоящие из корпуса, крышки и панели индикации. Крышка кренится к корпусу снизу.
Сверху на скосе корпуса размещена панель индикации, на которой изнутри закреплена плата индикации, снаружи - панель с надписями.
Корпус ОМЭС состоит из двух отсеков. В одном отсеке расположен блок резистивного элемента, в другом - блок управления.
Блок резис тивного элемен та сос тои т из резис тивного элемен та, да тчика темпера гуры, вплотную прилегающего к резистивному элементу, и клемм. Блок резистивного элемента крепится к задней стенке корпуса ОМЭС.
К основанию блока управления крепятся плата контроллера, соединительная плата, блок интерфейса и плата управления. Основание блока управления фиксируется в нижней части корпуса ОМЭС.
Блок аккумулятора представляет собой отсек, в котором расположены аккумуляторы. Основание блока аккумуля тора фиксируется в нижней части корпуса.
На передней поверхности корпуса ОМЭС расположены органы управления (функциональные кнопки), светодиодный индикатор и разъемы.
ОМЭС выпускаются в семи исполнениях в соответствии с таблицей 1.
Таблица 1
|
Наименование |
Обозначение исполнения |
11оминальное значение сопротивления, К-ном) См |
|
Меры электрического сопротивления однозначная Н2-7 |
ЛЯКП.411632.002 |
0.1 |
|
ЛЯКП.411632.002-01 |
1,0 | |
|
ЛЯКП.411632.002-02 |
10,0 | |
|
ЛЯКН.411632.002-03 |
100.0 | |
|
ЛЯКП.411632.002-04 |
1000,0 | |
|
ЛЯКН.411632.002-05 |
10000,0 | |
|
ЛЯКП.411632.002-06 |
100000.0 |
ОМЭС обеспечивают отображение на графическом индикаторе значения сопротивления, рассчитанного для значений температуры окружающею воздуха и мощности рассеивания в момент измерения, для компенсации дополнительных погрешностей, вызванных изменением температуры окружающего воздуха и мощности рассеивания без термостатирования ОМЭС в нормальных условиях применения.
Программное обеспечение ОМЭС включает программу, позволяющую рассчитывать действительное значение сопротивления при любой температуре окружающего воздуха в пределах нормальных условий применения. контролировать действительное значение сопротивления ОМЭС. значения температурных коэффициентов а, [3, внесенных
в память контроллера при выпуске из производства ОМЭС. и вводить повое действительное значение сопротивления ОМЭС при первичной и последующих поверках.
Управление ОМЭС осуществляется с помощью встроенного программного обеспечения (ПО) двумя способами:
непосредственно органами управления (функциональными кнопками);
дистанционно от персонального компьютера (ПК) по интерфейсу Ethernet посредством интернет-браузера (Google Chrome, Internet Explorer и др.).
Резистивный элемент представляет собой четырехвыводной фольговый резистор на стеклоцементной подложке, размещенный в корпусе-радиаторе. Зазоры между подложкой и корпусом-радиатором заполнены теплопроводной пастой.
Корпус-радиатор резистивного элемента размещен в корпусе ОМЭС. являющемся основным радиатором совместно с крышкой и экраном ОМЭС.
Токовые и потенциальные выводы резистивного элемента соединены с внешними клеммами II, U1, 12, U2.
При использовании ОМЭС с номинальными значениями сопротивления 10000 и 100000 Ом для защиты от соприкосновения с клеммами, находящимися под напряжением свыше 70 В, предусмотрен защитный кожух, который следует надевать на внешние клеммы II, U1, 12, U2.
Па поверхности резистивного элемента расположен датчик температуры, который регистрирует значение температуры поверхности резистивного элемента в зависимости от температуры окружающего воздуха и температуры саморазогрева резистивного элемента от мощности рассеивания.
ОМЭС работает под управлением 8-разрядного контроллера, который обеспечивает: считывание данных с датчика температуры и вычисление значений сопротивления ОМЭС при температуре окружающего воздуха, отличающейся от температуры 20 °C;
обслуживание периферийных узлов ОМЭС;
генерацию отображаемой информации на индикаторе ОМЭС;
контроль заряда аккумуляторов;
обслуживание связи с ПК по протоколам Ethernet и USB.
Управление ОМЭС происходит по сигналам, получаемым контроллером после опроса клавиатуры или интерфейса связи с ПК.
Блок интерфейса преобразует интерфейс RS232 контроллера в интерфейс Ethernet для обеспечения работы ОМЭС в системе с ПК.
Преобразователь RS232-USB является конвертором интерфейса USB в интерфейс RS232 для связи с ПК посредством протокола USB.
Питание ОМЭС осуществляется от двух аккумуляторов тина Li-Ion LI-14500N 3,7 В без схемы контроля защиты заряда-разряда, обеспечивающих автономное функционирование ОМЭС.
Резистивный элемент с контроллером электрически нс связан. Четыре вывода резистивного элемента, предназначенные для работы по четырехпроводной схеме измерения сопротивления, посредством паяных соединений выводятся на крышку к клеммами!, U2, II, 12.
Графический индикатор отображает окна параметров ОМЭС.
Дата изготовления указана в формуляре, год изготовления указан на корпусе.
Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Схема пломбировки от несанкционированного доступа представлена в приложении 3.
Обязательные метрологические требования: представлены в таблице 2.
Таблица 2
|
I !аименование |
Значение |
|
Номинальные значения сопротивления ОМЭС RIIOM, Ом |
0,1; 1,0; 10,0; 100,0; 1000,0; 10000,0; 100000,0 |
|
Класс точности ОМЭС |
0.001 |
|
Пределы допускаемого относительного отклонения действительного значения сопротивления ОМЭС от номинального значения: при первичной поверке, % при последующих поверках, % |
±0.005 ±0,010 |
|
Пределы допускаемой основной погрешности от нормирующего значения в течение года со дня поверки ОМЭС после изготовления и в течение любого года эксплуатации (годовая нестабильное гь)*, % |
±0,001 |
|
Пределы допускаемого относительного отклонения значения сопротивления, отображаемого па индикаторе ОМЭС, при температуре окружающего воздуха в пределах нормальных условий измерений при номинальной мощности рассеивания от измеренного значения сопротивления при той же температуре окружающего воздуха, %: для номинального значения сопротивления 0,1 Ом; для номинального значения сопротивления 1 Ом; для поминальных значений сопротивления К); 100; 1000; 10000; 100000 Ом |
±0,00030 ±0,00025 ±0,00020 |
|
Наименование |
Значение |
|
Пределы допускаемого относительного отклонения значения сопротивления, отображаемого на индикаторе ОМЭС, при температуре окружающего воздуха в пределах нормальных условий измерений при номинальной мощности рассеивания от значения сопротивления, полученною расчетным путем, при той же температуре окружающего воздуха, %: для номинальных значений сопротивления 0,1; 1,0 Ом; для поминальных значений сопротивления 10; 100; 1000; 10000; 100000 Ом. Сопротивление, полученное расчетным путем, RpaC4.t, Ом, определяют по формуле Rpacu.t = R20 + Rhom [а (1 - 20) + Р (t - 20)2], где Rio - действительное значение сопротивления ОМЭС при температуре 20 °C, Ом; Rhom - номинальное значение сопротивления ОМЭС, Ом; а, Р - температурные коэффициенты сопротивления, определенные экспериментальным путем, 1/°С, 1/°С , соответственно; 1 - значение температуры в пределах нормальных условий применения, при которой проводились измерения, °C. |
±0,00015 ±0,00010 |
|
* Наименование характеристики в соответствии с ГОСТ 23737-79 | |
Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 3.
Таблица 3
|
Наименование |
Значение |
|
Номинальная мощность рассеивания, Вт, нс более: для ОМЭС с поминальными значениями сопротивления 0,1; 1,0; 10,0; 100.0 Ом |
0.050 |
|
для ОМЭС с номинальными значениями сопротивления 1000; 10000 Ом |
0,010 |
|
для ОМЭС с номинальным значением сопротивления 100000 Ом |
0.005 |
|
Максимальная мощность рассеивания, Вт, не более: для ОМЭС с номинальными значениями сопротивления 0.1; 1.0; 10,0; 100.0; 1000.0 Ом |
1,000 |
|
для ОМЭС с номинальным значением сопротивления 10000.0 Ом |
0,250 |
|
для ОМЭС с номинальным значением сопротивления 100000,0 Ом |
0,200 |
|
Пределы допускаемого относительного отклонения значения сопротивления, отображаемого па индикаторе ОМЭС. соответствующсго максимальной мощности рассеивания, от действительного значения сопротивления ОМЭС, соответствующего поминальной мощности рассеивания, % |
±0,001 |
|
Наименование |
Значение |
|
Предельная мощность рассеивания, Вт, не более: для ОМЭС с номинальными значениями сопротивления 0,1; 1,0; 10,0; 100,0; 1000,0 Ом для ОМЭС с номинальным значением сопротивления 10000,0 Ом для ОМЭС с номинальным значением сопротивлением 100000,0 Ом Пределы допускаемого относительного отклонения действительного значения сопротивления ОМЭС после воздействия предельной мощности рассеивания, от действительного значения сопротивления ОМЭС, внесенного в память контроллера ОМЭС, % |
1,200 0,300 0,250 ±0,001 |
|
Значение термоконтактной электродвижущей силы для ОМЭС с сопротивлением 10000 Ом и менее в нормальных условиях применения, мкВ, нс более |
1 |
|
Электропитание ОМЭС осуществляется от двух аккумуляторов напряжением, В |
3,7 ±0,5 |
|
Рабочие условия применения: диапазон температуры окружающего воздуха, °C диапазон относительной влажности окружающего воздуха, % диапазон атмосферного давления, к11а (мм рт. ст) |
от 15 до 30 от 25 до 80 от 84,0 до 106,7 (от 630 до 800) |
|
Нормальные условия применения: диапазон температуры окружающего воздуха, °C диапазон относительной влажности окружающего воздуха, % диапазон атмосферного давления, кПа (мм рт. ст) |
от 15 до 30 от 25 до 80 от 84.0 до 106,7 (от 630 до 800) |
|
Условия хранения; диапазон температуры окружающего воздуха, °C относительная влажность воздуха при температуре окружающего воздуха плюс 25 °C, %, не более атмосферное давление, кПа (мм рт. ст) |
от минус 10 до 50 95 от 84,0 до 106,7 (от 630 до 800) |
|
Срок службы, лет, нс мснсс |
8 |
|
Масса ОМЭС, кг, нс более |
1 |
|
Габаритные размеры ОМЭС, мм, нс более |
77 х 104 х 139 |
Комплектность
Таблица 4
|
Наименование |
Обозначение |
Количество па исполнение |
11риме-чанис | ||||||
|
- |
-01 |
-02 |
-03 |
-04 |
-05 |
-06 | |||
|
Мера электрического сопротивления однозначная I12-7, 0,1 Ом |
ЛЯК11.411632.002 |
1 |
— | ||||||
|
Мера электрического сопротивления однозначная Н2-7, 1,0 Ом |
ЛЯКП.411632.002-01 |
1 | |||||||
|
Мера электрического сопротивления однозначная 112-7, 10,0 Ом |
ЛЯКП.411632.002-02 |
- |
1 | ||||||
|
Мера электрического сопротивления однозначная Н2-7, 100,0 Ом |
АЯК11.411632.002-03 |
1 | |||||||
|
Мера электрического сопротивления однозначная Н2-7, 1 кОм |
АЯКГ1.411632.002-04 |
1 | |||||||
|
Мера электрического сопротивления однозначная I I2-7, 10 кОм |
ЛЯК11.411632.002-05 |
— |
1 | ||||||
|
Мера электрического сопротивления однозначная Н2-7, 100 кОм |
АЯКГ1.411632.002-06 |
1 | |||||||
|
Аккумулятор Ll-Ion-14500 3,7 В 850 мАч (АА) |
- |
2 |
2 |
2 |
2 |
2 |
2 |
2 | |
|
Зарядное устройство DP, модель WC-111 |
- |
1 |
1 |
1 |
1 |
1 |
1 |
1 | |
|
Кабель мультимедийный BW 1722 (USB 2,0 А - mini USB В) |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
Длина 1,0 м | |
|
Кожух защитный |
ЛЯК11.741424.068 |
- |
- |
- |
- |
- |
1 |
1 |
Для ОМЭС 100 и 10 кОм |
|
Руководство по эксплуатации |
ЛЯКП.411632.002РЭ |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
Допускается поставка 1 шт. на партию ОМЭС |
|
Методика поверки |
ЛЯКП.411632.002МП |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
По заказу потребителя |
|
Наименование |
Обозначение |
Количество на исполнение |
11риме-чапис | ||||||
|
- |
-01 |
-02 |
-03 |
-04 |
-05 |
-06 | |||
|
Формуляр |
АЯКП.411632.002ФО |
1 |
- |
- |
- |
- |
- |
- | |
|
АЯК11.411632.002-01 ФО |
- |
1 |
- |
- |
- |
- |
- | ||
|
АЯКП.411632.002-02ФО |
- |
- |
1 |
- |
- |
- |
- | ||
|
АЯКП.411632.002-03ФО |
- |
- |
- |
1 |
- |
- |
- | ||
|
АЯКП.411632.002-04ФО |
- |
- |
- |
- |
1 |
- |
- | ||
|
АЯКП.411632.002-05ФО |
- |
- |
- |
- |
- |
1 |
- | ||
|
АЯКП.411632.002-06ФО |
- |
- |
- |
- |
- |
- |
1 | ||
|
Упаковка |
АЯКП.305643.088 |
1 |
- |
- |
- |
- |
- |
- | |
|
АЯКП.305643.088-01 |
- |
1 |
- |
- |
- |
- |
- | ||
|
АЯКП.305643.088-02 |
- |
- |
1 |
- |
- |
- |
- | ||
|
АЯК11.305643.088-03 |
- |
- |
- |
1 |
- |
- |
- | ||
|
АЯКП.305643.088-04 |
- |
- |
- |
- |
1 |
- |
- | ||
|
АЯКП.305643.088-05 |
- |
- |
- |
- |
- |
1 |
- | ||
|
АЯКП.305643.088-06 |
- |
- |
- |
- |
- |
- |
1 | ||
|
Транспортный ящик |
АЯКП.321332.001 |
1 |
- |
- |
- |
- |
- |
- | |
|
АЯКИ.321332.001-01 |
- |
1 |
- |
- |
- |
- |
- | ||
|
АЯКП.321332.001-02 |
- |
- |
1 |
- |
- |
- |
- | ||
|
АЯК11.321332.001-03 |
- |
- |
- |
1 |
- |
- |
- | ||
|
АЯКП.321332.001-04 |
- |
- |
- |
- |
1 |
- |
- | ||
|
АЯКП.321332.001-05 |
- |
- |
- |
- |
- |
1 |
- | ||
|
АЯКП.321332.001-06 |
- |
- |
- |
- |
- |
- |
1 | ||
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на маркировочную табличку, закрепленную на боковой поверхности корпуса ОМЭС и на титульный лист руководства по эксплуатации.
Поверка осуществляется но МРБ MI 1.3593-2023 «Система обеспечения единства измерений Республики Беларусь. Меры электрического сопротивления однозначные II2-7. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
АЯК11.41 1632.002ТУ «Меры электрического сопротивления однозначные II2-7. Технические условия»;
технический регламент' Таможенного союза «Электромагнитная совместимость технических средств» (ТР 'ГС 020/2011);
технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011).
методику поверки:
МРБ MI 1.3593-2023 «Система обеспечения единства измерений Республики Беларусь. Меры электрического сопротивления однозначные II2-7. Методика поверки».
Перечень средств поверки: представлен в таблице 5.
Таблица 5_____________________
_____________________Наименование и тип средств поверки _________________
Мегаомметр Ф4102/1-1М____________
Компаратор сопротивлений Р3015______
Мера электрического сопротивления однозначная РЗОЗО__
Катушка электрического сопротивления измерительная Р331_____
Катушка электрического сопротивления измерительная Р321_____________________________
Компаратор напряжений Р3003М1-2_____
Калибратор тока 11321______________ __
Катушка электрического сопротивления Р3031/2___
Термогигрометр UNITESS TI IB 1______________________________________________
Термометр лабораторный электронный ЛТ-300
Гермостат суховоздушный____
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: приведена в таблице 6.
Таблица 6
|
Идентификационное наименование ПО |
Номер версии ПО (идентификационный номер) |
Цифровой идентификатор НО (контрольная сумма исполняемого кода) |
|
MERA V. 1.3.1.hex |
V. 1.3.1 |
da747795d7al7b46facc50a4dc9392d8 |
|
Примечание - Допускается применение более поздних версий программного обеспечения при условии, что метрологически значимая часть программного обеспечения ОМЭС останется без изменений. | ||
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: меры электрического сопротивления однозначные 112-7 соответствуют требованиям технических условий АЯКП.411632.002ТУ. ГР ТС 020/2011, ТР ТС 004/2011.
1(роизводитель средств измерений
СООО «АЯКС»
Республика Беларусь, 220005, г. Минск, ул. Гикало 5, офис 113
Телсфон:+375 17 270-36-91
Тел./факс: +375 17 270-36-50
e-mail: ajax@ajax.by
Уполномоченное юридическое лицо, проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)
Республика Беларусь. 220053. г. Минск. Старовиленский тракт, 93
Телефон:+375 17 374-55-01
факс:+375 17 244-99-38
e-mail: info@belgim.by
Приложения: 1. Фотографии общего вида средств измерений на 2 листах.

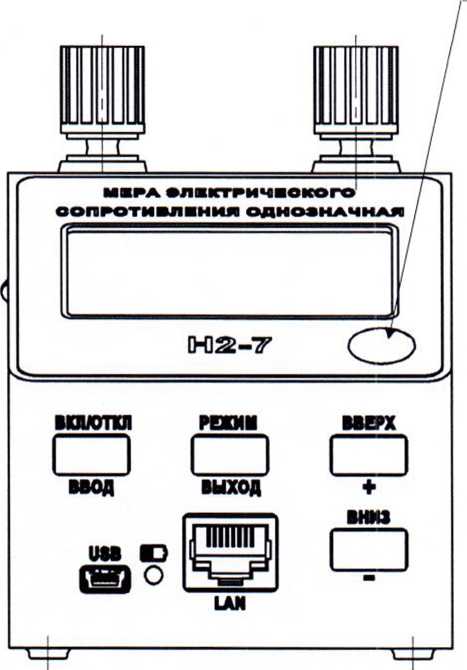

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений па 1 листе.

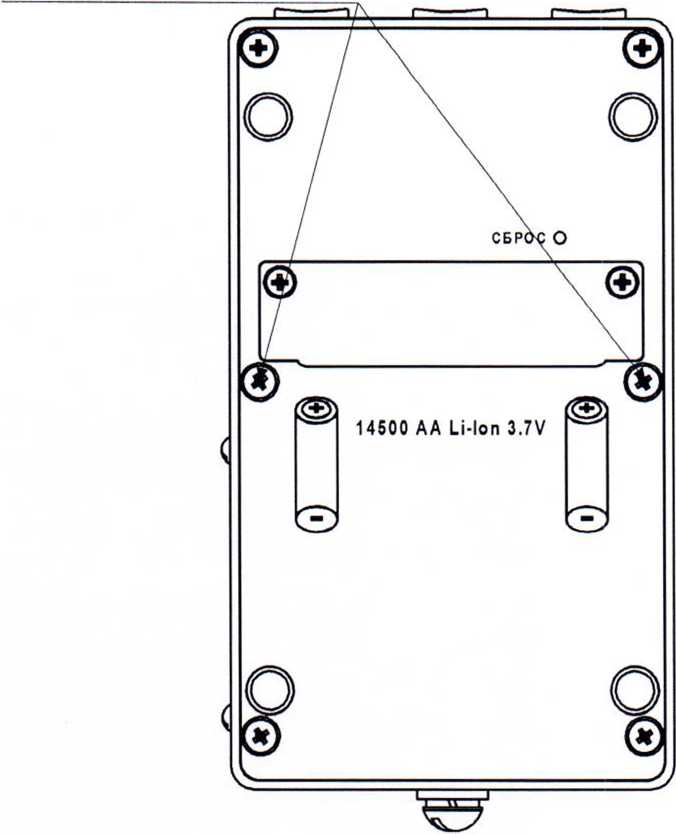

3. Схема пломбировки от несанкционированного доступа на 1 листе.
Директор БелГИМ
Л.В. Казачок
Приложение 1 (обязательное) Фотографии общего вида средств измерений б) Вид сбоку
ELECTRICAL RESISTANCE STANDARD
ОМЭС Н2-7 Д 100000Q 0.001 т 0.005 W 0.2 W 'U?

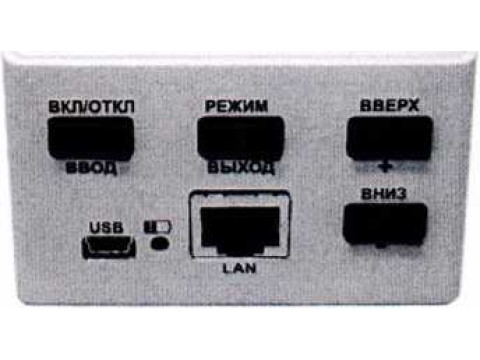

а) Вид лицевой панели

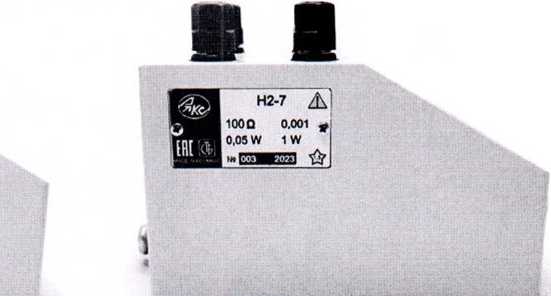

Рисунок 1.1 - Фотографии общего вида мер электрического сопротивления однозначных II2-7 (изображение носит иллюстративный характер)
№
ОМЭС Н2-7 Д
0,1 Q 0,001 *
0,05 W 1 W
002 2022
а) Мера электрического сопротивления однозначная Н2-7, 0.1 Ом
ОМЭС Н2-7 Д'
№
10 Q 0,001
0,05 W 1 W
в) Мера электрического сопротивления однозначная Н2-7, 10,0 Ом
б) Мера электрического сопротивления
однозначная II2-7, 1,0 Ом
1') Мера электрического сопротивления однозначная II2-7, 100,0 Ом
1000Q 0,001
0,01 W 1 W
ОМЭС Н2-7 2Е
Д002 2022
ОМЭС Н2-7 Д'
10000 О 0,001 w 0,01 W 0,25 W
002 2022
д) Мера элек трического сопротивления однозначная 112-7, 1 кОм
е) Мера электрического сопротивления однозначная Н2-7, 10 кОм
ж) Мера электрического сопротивления однозначная II2-7, 100 кОм
Рисунок 1.2 - Фотографии маркировки мер электрического сопротивления однозначных Н2-7 (изображение носит иллюстративный характер)
Приложение 2 (обязательное)
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Место для нанесения знака поверки
Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки
Приложение 3 (обязательное)
Схема пломбировки от несанкционированного доступа
Место пломбировки от несанкционированного доступа
Рисунок 3.1 - Схема пломбировки от несанкционированного доступа (вид снизу)
Смотрите также
