Весы лабораторные MWP, CUW/CUX, CAUW/CAUX/CAUY, ХЕ

Назначение

Весы лабораторные MWP, CUW/CUX, CAUW/CAUX/CAUY, ХЕ (далее по тексту - весы) предназначены для статического измерения массы.

Область применения - различные отрасли промышленности.

Описание

Принцип действия весов основан на тензометрическом методе измерений или на компенсации веса груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Значение массы отображается на жидкокристаллическом дисплее весов.

Весы выпускают в следующих модификациях: ХЕ (тензометрический метод), MWP (тензометрический метод), CUW/CUX, CAUW/CAUX/CAUY (электромагнитный метод).

В зависимости от модификации может осуществляться либо внешняя, либо внутренняя юстировка весов с помощью встроенной гири (CUW, CAUW/CAUX).

Питание весов в зависимости от модификации осуществляется от сети переменного тока через адаптер, или от перезаряжаемого аккумулятора, или от источника питания постоянного тока. Предусмотрена индикация разрядки батарей или аккумулятора. Управление весами осуществляется при помощи клавиш весов. Весы оборудованы интерфейсом RS-232C для подключения к периферийному устройству: принтеру, компьютеру.

Весы MWP имеют программную защиту (PIN-код) доступа к регулировке чувствительности (юстировки), включающую несбрасывасмый счетчик входов в данный режим.

Функциональные возможности весов:

- автоматическая установка нуля;

- подсчет числа одинаковых деталей по их массе;

- отображение результата взвешивания в процентах;

- выборка массы тары;

- многократная выборка массы при приготовлении смесей (CUW/CUX. CAUW/CAUX/CAUY);

- определение        плотности твердых или жидких тел

(CUW/CUX. CAUW/CAUX/CAUY):

- самодиагностика:

- встроенная функция Windows Direct, обеспечивающая двухсторонний обмен данными между весами и компьютером без дополнительного программного обеспечения (CUW/CUX, CAUW/CAUX/CAUY).

Обозначение весов CUW/CUX имеет вид CUX, Х2Х3, где:

Xi - X (если присутствует) - весы без встроенного юстировочного груза;

Xi - W (если присутствует) - весы со встроенным юстировочным грузом;

X? - обозначение максимальной нагрузки (Мах) в граммах;

Хз - S (если присутствует) - весы с числом поверочных делений (п) от 4200 до 8200;

Хз - II (если присутствует) - весы высокого (II) класса точности;

Хз - HV (если присутствует) - весы специального (I) класса точности.

Обозначение весов CAUW/CAUX/CAUY имеет вид CAUX1X2X3. где:

Xi - Y (если присутствует) - весы без встроенного юстировочного груза;

Xi - X (если присутствует) - весы со встроенным юстировочным грузом;

Xi - W (если присутствует) - весы со встроенным юстировочным грузом, функцией юстировки в заданное время (периодическая юстировка), подсветкой дисплея;

Х2 - обозначение максимальной нагрузки (Мах) в граммах;

Хз - D (если присутствует) - весы CAUWco вспомогательным показывающим устройством.

Обозначение весов MWP имеет вид MWP -Xi, где:

Xi - обозначение максимальной нагрузки (Мах), в граммах.

Обозначение весов ХЕ имеет вид XE-Xi. где:

Xi - обозначение максимальной нагрузки (Мах), в граммах.

Программное обеспечение весов (далее - ПО) является встроенным и не может бы ть модифицировано или загружено через какой-либо интерфейс или с помощью других средств без нарушения клейма, либо без применения специализированного оборудования производителя. Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.

Фотографии общего вида весов приведены в приложении 1 к описанию типа.

Схема (рисунок) с указанием места для нанесения знака поверки приведена в приложении 2 к описанию типа.

Схемы пломбировки от несанкционированного доступа приведена в приложении 3 к описанию типа.

Обязательные метрологические требования:

Диапазон выборки массы тары, кг                             от 0 до Мах

Значения минимальной (Min) и максимальной (Мах) нагрузки, действительной цены деления (d), поверочного интервала (е). пределы допускаемой погрешности весов при поверке в соответствии с ГОСТ OIME R 76-1-2011 приведены в таблице 1.

Таблица 1

1родолжение таблицы 1

Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на маркировочную табличку, расположенную на корпусе весов, и на титульный лист руководства по эксплуатации.

Поверка осуществляется по ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1 Метрологические и технические требования. Испытания» (Приложение ДА).

Сведения о методах измерений

Технические нормативные правовые акты и технические документы устанавливающие:

требования к типу средств измерений:

техническая документация «CAS CORPORATION», Республика Корея (руководство по эксплуатации);

технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011);

технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);

методику поверки:

ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1 Метрологические и технические требования. Испытания» (11риложение ДА).

Перечень средств поверки: представлен в таблице 4.

Таблица 4   __________________________________________________________

_____Наименование и тип средств поверки___

Гири класса точности Ег, Fi, F2 по ГОСТ О1МЕ R 111-1-2009 «Гири классов Ei, Е2, Fi, F2, Mi, Mi-2, М2. М?-з и Мз. Метрологические и технические требования».

Идентификация программного обеспечения:

Таблица 6 — Идентификационные данные ПО

Примечание - X может принимать любое значение от 0 до 9 и не является метрологически значимой частью ПО.

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и технической документации производи геля: весы лабораторные MWP. CUW/CUX, CAUW/CAUX/CAUY. ХЕ соответствуют требованиям технической документации (руководство по эксплуатации) «CAS CORPORATION», Республика Корея, ТР ТС 004/2011. ТР ТС 020/2011.

Производи гель средств измерений

«CAS CORPORATION»

262. Geurugogae-ro, Gwangjeok-myeon,

Yangju-si, Gyeonggi-do. Republic Korea

99 # Changjiang Road. Jiashan County. Zhejiang Province, China

телефон +82-2-2225 3500

e-mail: casrussia@globalcas.com

Уполномоченное юридическое лицо, проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии»

Республика Беларусь, г. Минск, Старовиленский тракт, 93

телефон: +375 17 374-55-01. факс: +375 17 244-99-38

e-mail info@belgim.by

Приложения: 1. Фотографии общего вида средства измерений на 1 листе.

2. Схема (рисунок) с указанием места для нанесения знака поверки на 1 листе.

3. Схема пломбировки от несанкционированного доступа на 1 листе.

Заместитель директора по оценке соответствия

А.Д. Шевцова-Ронина

Приложение 1

(обязательное)

Фотографии общего вида средства измерений

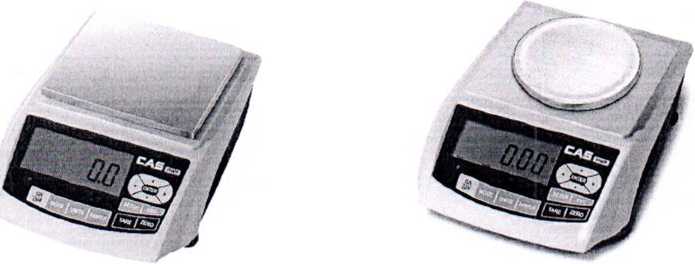

MWP

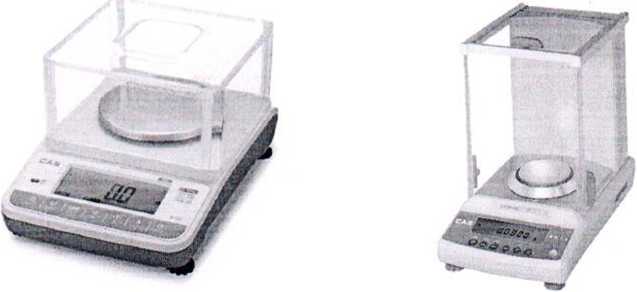

ХЕ               CAUW/CAUX/CAUY

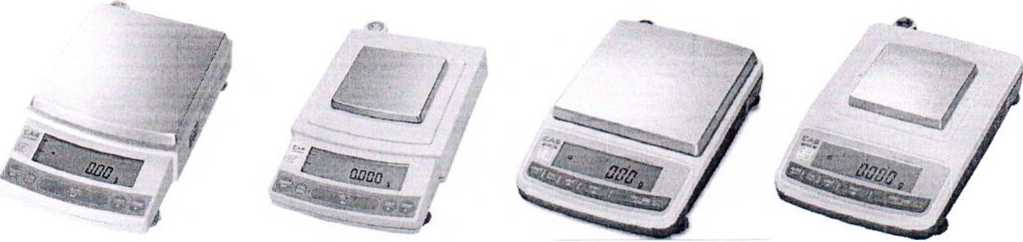

CUW/CUX

Рисунок 1.1 - Фотографии общего вида весов лабораторных MWP, CUW/CUX. CAUW/CAUX/CAUY, ХЕ (изображения носят иллюстративный характер)

MODEL: CUW-2200H

Max 2200g Min 0.5g e=0.1g

CD d=0.01g

Firmware Ver. 1.32:01 T= -2200g

Power DC 12V, 1.25A

TEMP. +5~+40°C SERIAL NO 22100001 MANUFACTURING DATE: 2022.10.

CAS CORPORATION

ERL

I

Рисунок 1.2  - Маркировка весов лабораторных MWP, CUW/CUX.

CAUW/CAUX/CAUY, ХЕ (изображения носят иллюстративный характер)

11риложение 2 (обязательное)

Схема (рисунок) с указанием места для нанесения знака поверки.

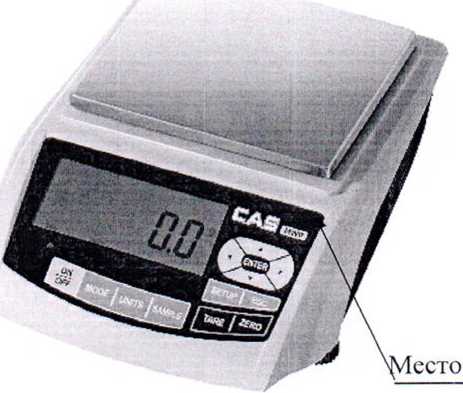

Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки.

для нанесения знака поверки

Приложение 3 (обязательное)

Схемы пломбировки от несанкционированного доступа.

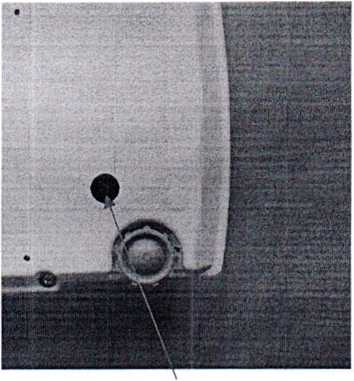

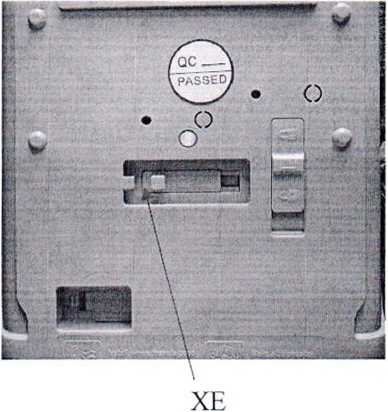

Рисунок 3.2 - Схемы пломбировки от несанкционированного доступа весов лабораторных CUW/CUX. ХЕ

CUW/CUX
