Весы напольные DB-II, DB-H, DL, ND, BW, HD

Назначение

Весы напольные DB-II, DB-H. DL, ND, BW, HD (далее по тексту - весы) предназначены для статического измерения массы различных грузов.

Область применения - различные отрасли промышленности, сельского хозяйства, торговли.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый выходной сигнал, изменяющийся соответственно массе взвешиваемого груза. Аналоговый сигнал преобразуется в цифровой вид. Значение массы отображается на индикаторе показывающего устройства.

Весы выпускают в шести модификациях: DB-II, DB-II, DL, ND. BW, HD. состоящих из одной грузоприемной платформы и показывающего устройства, соединенных между собой при помощи стойки, внутри которой расположен кабель (исполнение DB-II-W стойки не имеет). Грузоприемная платформа изготовлена из нержавеющей стали. Грузоприемная платформа может быть оснащена одним или несколькими (до четырех) весоизмерительными тепзорезисторными датчиками и конструктивно имеет прямоугольную форму. Весы DB-H и DB-I1 (с Мах = 300 кг) могут укомплектовываться защитной дугой.

Питание весов DB-H. ND осуществляется от сети переменного тока, а весов DB-II. DE. BW. 1 ID от сети переменного тока или от источника питания постоянного тока. Предусмотрена индикация разрядки батарей или аккумулятора. Обозначение весов напольных DB-II имеет вид DB-II-X|WX2, где:

X] - обозначение максимальной нагрузки (Мах) в килограммах;

W (если присутствует) - показывающее устройство расположено на выносном кронштейне;

Хг - если символ отсутствует - используется жидкокристаллическое показывающее устройство.

F (если присутствует) - вакуумно-люминесцентное показывающее устройство;

Е (если присутствует) - упрощенная модификация со светодиодным показывающим устройством и уменьшенными габаритными размерами.

Обозначение весов напольных BW имеет вид BW-X1X2X3, где:

Xi- обозначение максимальной нагрузки (Мах), в килограммах:

Х2 - D (если присутствует) - дополнительно возможно питание от батарей:

R (если присутствует) - дополнительно возможно питание от аккумуляторных батарей;

Хз - В (если присутствует) - подсветка дисплея.

Обозначение весов напольных DL имеет вид DL-Xi, где:

Х| - обозначение максимальной нагрузки (Мах) в килограммах.

Обозначение весов напольных DB-II имеет вид DB-X|H, где:

Xi - обозначение максимальной нагрузки (Мах) в килограммах.

Обозначение весов напольных ND имеет вид ND-XiE, где:

Xi - обозначение максимальной нагрузки (Мах) в килограммах.

Обозначение весов напольных HD имеет вид HD-X1X2. где:

Xi - обозначение максимальной нагрузки (Мах) в килограммах;

Хз - DD (если присутствует) - дублирующее показывающее устройство на задней стенке индикатора весов.

Программное обеспечение весов (далее - ПО) является встроенным и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств без нарушения клейма, либо без применения специализированного оборудования производителя. Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.

Фотографии общего вида весов приведены в приложении 1 к описанию типа.

Схема (рисунок) с указанием места для нанесения знака поверки приведена в приложении 2 к описанию типа.

Схемы пломбировки от несанкционированного доступа приведены в приложении 3 к описанию типа.

Обязательные метрологические требования:

Значения минимальной (Min) и максимальной (Мах) нагрузки, действительной цены деления (d), поверочного интервала (е), пределы допускаемой погрешности весов при поверке в соответствии с ГОСТ OIML R 76-1-2011 приведены в таблице 1.

Таблица 1

Продолжение таблицы 1

Таблица 2

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям

Таблица 3                        _______________________________________________

Комплектность

Таблица 4

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на маркировочную табличку, расположенную на грузоприемном устройстве весов, и на титульный лист руководства по эксплуатации.

Поверка осуществляется по ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1 Метрологические и технические требования. Испытания» (Приложение ДА).

Сведения о методах измерений

Технические нормативные правовые акты и технические документы устанавливающие:

требования к тину средств измерений:

техническая документация «CAS CORPORATION», Республика Корея (руководство по эксплуатации);

технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011);

технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);

методику поверки:

ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1 Метрологические и технические требования. Испытания» (Приложение ДА).

Перечень средств поверки: представлен в таблице 5. Таблица 5

Наименование и тип средств поверки ___________

Гири класса точности Mi по ГОСТ OIML R 111-1-2009 «Гири классов Ei, Ег, Fi, F?, Mi, Mi.2. Мэ. M2-3 и Мз. Метрологические и технические требования».

Идентификация программного обеспечения: Таблица 6 — Идентификационные данные ПО

Примечание - X может принимать любое значение от 0 до 9 и не является метрологически __________значимой частью ПО.__

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и технической документации производителя: весы напольные DB-II. DB-H, DL, ND, BW, HD соответствуют требованиям технической документации «CAS CORPORATION», Республика Корея, ГР ГС 004/2011, ТР ТС 020/2011.

Производи тель средств измерений

«CAS CORPORATION»

262, Geurugogae-ro, Gwangjeok-mycon,

Yangju-si, Gyeonggi-do. Republic Korea

99 # Changjiang Road. Jiashan County, Zhejiang Province. China

телефон +82-2-2225 3500

e-mail: casrussia@globalcas.com

Уполномоченное юридическое лицо, проводившее испытания средств измерений/мсгрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии»

Республика Беларусь, г. Минск, Старовиленский тракт, 93

телефон: +375 17 374-55-01. факс: +375 17 244-99-38 e-mail info@belgim.by

Приложения: 1. Фотографии общего вида средства измерений на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки на 1 листе.

3. Схема пломбировки от несанкционированного доступа на 1 листе.

Заместитель директора но оценке соответствия

А.Д. Шевцова-Ронина

Приложение 1 (обязательное) Фотографии общего вида средс тва измерений

DB-II

DB-H

DB-II-W

DB-H

Рисунок 1.1

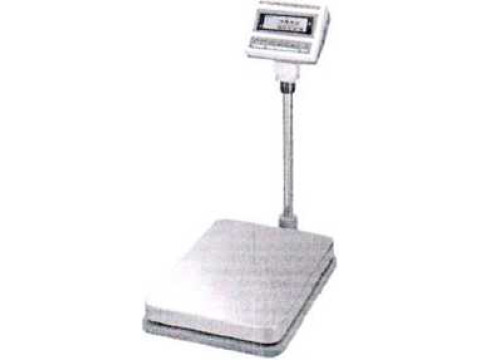

Фотографии общего вида весов напольных DB-II (изображения носят иллюстративный характер)

, DB-H

ND

BW

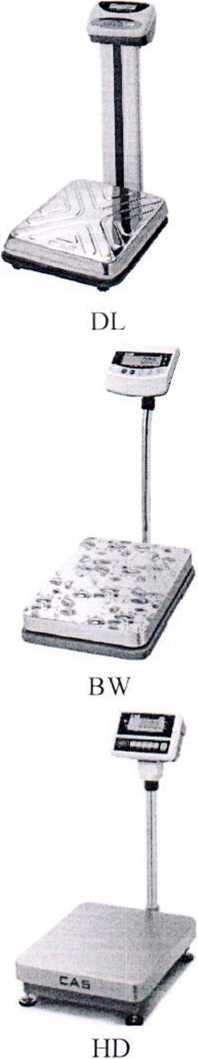

Рисунок 1.2 - Фотографии общего вида весов напольных DL, ND. BW. HD (изображения носят иллюстративный характер)

МОДЕЛЬ: HD-60

Мах 30/60 е= 10/20 г

Версия ПО: 1.02 ИЗГОТОВИТЕЛЬ: CAS Corporation

2D .....220470634 I

Min 0 2 кг

T= -60.00 кг

ПИТАНИЕ: 12? == 7?т

ДАТАИЗГОТ. 2022.04. I

ПРЕДСТАВИТЕЛЬ: МОСКОВСКОЕ ПРЕДСТАВИТЕЛЬСТВО "КАС КОРПОРЭЙШН"

Рисунок 1.3 - Маркировка весов напольных DB-II, DB-H, DL, ND, BW. HD (изображения носят иллюстративный характер)

Приложение 2 (обязательное)

Схема (рисунок) с указанием места для нанесения знака поверки.

хМесто для нанесения знака поверки

Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки.

Приложение 3 (обязательное)

Схемы пломбировки от несанкционированного доступа.

ND           BW

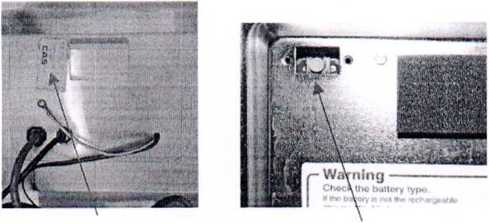

Рисунок 3.2 - Схемы пломбировки от несанкционированного доступа весов напольных DB-1I, DB-H, DL, ND, BW, HD

HD
