Трансформатор тока TAG 362 №10/097 826
| Номер в ГРСИ РФ: | РБ 03 13 8307 21 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "Trench Germany GmbH", Германия |
|
Описание типа РБ 03 13 8307 21 [2021-11-03]
rb-03-13-8307-21_2021-11-03.pdf
|
Скачать |
Трансформатор тока TAG 362 №10/097 826 (далее - трансформатор) предназначен для преобразования и передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления, в электрических сетях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 8307 21 |
| Наименование | Трансформатор тока TAG 362 №10/097 826 |
| Год регистрации | 2021 |
| Номер сертификата | 14519 |
| Дата регистрации | 2021-11-01 |
| Срок действия | - |
| Получатель сертификата | РУП «Могилевэнерго», г. Могилев, Республика Беларусь |
Производитель / Заявитель
фирма "Trench Germany GmbH"
Адрес: Numberger Strasse 199, 6050 Bamberg
Поверка
| Межповерочный интервал / Периодичность поверки | 96 месяцев |
| Методика поверки | ГОСТ 8.217-2003 «ГСОЕИ. Трансформаторы тока. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 13 8307 21 [2021-11-03]
rb-03-13-8307-21_2021-11-03.pdf
|
Скачать |
Описание типа
Назначение
Трансформатор тока TAG 362 №10/097 826 (далее - трансформатор) предназначен для преобразования и передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления, в электрических сетях переменного тока частотой 50 Гц.
Трансформатор тока применяется в энергетике в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.
Описание

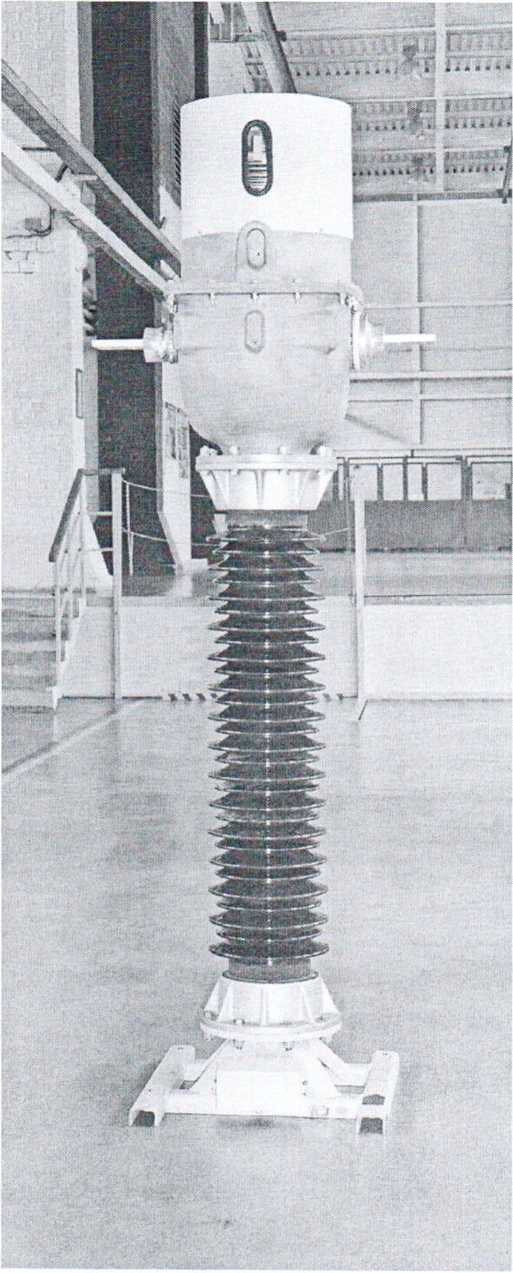

Принцип действия трансформатора основан на явлении взаимной индукции, выходной ток вторичных обмоток практически пропорционален первичному току и относительно сдвинут по фазе на угол, близкий к нулю. Трансформатор является масштабным преобразователем. Сердечники и вторичные обмотки расположены внутри корпуса, который выполнен из коррозийно-стойкого алюминиевого сплава и смонтирован на композиционном силиконовом изоляторе. Выводы первичной обмотки расположены в верхней части корпуса, выводы вторичных обмоток - в основании трансформатора. Высоковольтная изоляция внутри обеспечивается за счет элегазовой смеси. Внешний вид трансформатора представлен на рисунке 1 приложения 1.
Обязательные метрологические требования
Таблица 1
|
Обозначение выводов вторичных обмоток |
1S1-1S2 |
1S1-1S3 I 2S1-2S2 |
2S1-2S3 |
3S1-3S2 |
4S1-4S2 | |
|
Наименование параметра |
Значение | |||||
|
Номинальный первичный ток I|НОм, А |
1000 |
2000 |
1000 |
2000 |
2000 |
2000 |
|
Номинальный вторичный ток Гном, А |
1 |
1 |
1 |
1 |
1 |
1 |
|
Номинальная вторичная нагрузка с коэффициентом мощности cosq>2=0,8, В А |
20 |
20 |
30 |
30 |
30 |
30 |
|
Класс точности по ГОСТ 7746-2015 |
0,2S |
0,2S |
0,2S |
0,2s |
5P |
5P |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям
Таблица 2
|
Наименование параметра |
Значение |
|
Номинальное напряжение трансформатора Ином, кВ |
330 |
|
Наибольшее рабочее напряжение UH.P., кВ |
363 |
|
Номинальный коэффициент безопасности КбНОм вторичных обмоток для измерений |
5 |
|
Номинальная предельная кратность вторичных обмоток для защиты К110м |
20 |
|
Номинальная частота, Гц |
50 |
|
Количество вторичных обмоток |
4 |
|
Масса, кг |
790 |
Комплектность
- трансформатор тока
1 экз;
1 экз;
1 экз.
- паспорт
- руководство по эксплуатации и описание
конструкции, транспортирования и установки
Место нанесения знака утверждения типа средств измерений
Знак утверждения типа наносится на титульный лист паспорта.
Поверка осуществляется по ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средства измерений:
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия».
ГОСТ IEC 60044-1-2012 «Трансформаторы измерительные. Часть 1. Трансформаторы тока» методику поверки:
ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Перечень средств поверки
- трансформатор тока И512;
- компаратор СА507;
- магазин нагрузок СА5018-1.
Заключение о соответствии утвержденного типа требованиям технических нормативных правовых актов и/или технической документации производителя
Трансформатор тока TAG 362 №10/097 826 соответствует требованиям ГОСТ 7746-2015, ГОСТ IEC 60044-1-2012 и технической документации производителя.
