Комплексы измерительные видеографические VizoGraf
| Номер в ГРСИ РФ: | РБ 03 13 8153 21 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО «НПЦ «Европрибор», г. Витебск |
|
Описание типа РБ 03 13 8153 21 [2021-09-22]
rb-03-13-8153-21_2021-09-22.pdf
|
Скачать |
Комплексы измерительные видеографические VizoGraf (далее комплексы), предназначены для измерения, преобразования, гальванического разделения, обработки аналоговых, дискретных и цифровых сигналов от различных типов первичных преобразователей аналоговых сигналов (в том числе преобразователей устанавливаемых во взрывоопасных зонах помещений и наружных установок), их отображения и передачи в локальную информационную сеть, а также для генерации и выдачи на объект управляющих аналоговых, дискретных и цифровых сигналов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 8153 21 |
| Наименование | Комплексы измерительные видеографические VizoGraf |
| Год регистрации | 2021 |
| Номер сертификата | 14355 |
| Дата регистрации | 2021-09-15 |
| Срок действия | 2026-09-15 |
| Получатель сертификата | ООО «НПЦ «Европрибор» г. Витебск, Республика Беларусь |
Производитель / Заявитель
ООО «НПЦ «Европрибор» г. Витебск, Республика Беларусь
Адрес: 210004, Витебск, ул. М.Горького, д.42А
Контакты: тел.: (0212) 66-66-36, 66-66-26, факс: (0212) 66-66-36, e-mail: info@epr.by
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | МРБ МП.2623-2016 «СОЕИ РБ. Комплексы измерительные видеографические VizoGraf. Методика поверки» с изменением 1-2. |
Поверители
Скачать
|
Описание типа РБ 03 13 8153 21 [2021-09-22]
rb-03-13-8153-21_2021-09-22.pdf
|
Скачать |
Описание типа
Назначение
Комплексы измерительные видеографические VizoGraf (далее комплексы), предназначены для измерения, преобразования, гальванического разделения, обработки аналоговых, дискретных и цифровых сигналов от различных типов первичных преобразователей аналоговых сигналов (в том числе преобразователей устанавливаемых во взрывоопасных зонах помещений и наружных установок), их отображения и передачи в локальную информационную сеть, а также для генерации и выдачи на объект управляющих аналоговых, дискретных и цифровых сигналов.
Область применения - промышленные системы автоматизированного контроля, регулирования и управления технологическими процессами как автономно, так и в составе информационной сети.
Описание
Принцип работы комплекса основан на постоянном отображении, управлении, обмена информацией панели видеографической, являющейся «мастером» в сети RS-485 (протокол Modbus RTU) с подключенными модулями ввода-вывода аналоговых и дискретных сигналов, осуществляющих сбор внешних аналоговых и дискретных сигналов и формирующих внешние выходные дискретные и аналоговые сигналы.
В состав комплекса входят:
- панель видеографическая со встроенным специализированным программным обеспечением;
- модули контроллера Simbol-100, выпускаемые по ТУ BY 390171150.004 (далее модули);
- преобразователи сигналов CS, выпускаемые по ТУ BY 390171150.014:
- специализированное программное обеспечение «S1 OOConfigurator»;
- специализированное программное обеспечение «CS-configurator»;
- модули питания (блоки питания ВР-24; источники питания PW8, выпускаемые по ТУ BY 390171150.008 и аналогичные, обеспечивающие требуемые параметры питания).
Комплексы обеспечивает выполнение следующих функций:
- прием и обработку аналоговых входных сигналов до 32 каналов, формирование аналоговых выходных сигналов. По заказу количество аналоговых каналов может быть увеличено;
- прием и обработку дискретных входных сигналов до 16 каналов (по заказу до 48 каналов);
- формирование, отображение и архивирование до 7 событий для каждого аналогового измерительного канала (попадание сигнала в зону верхней либо нижней аварийной или предупредительной уставок, выход сигнала за границы измерительного диапазона, ошибка скорости изменения);
событий аналоговых и/или дискретных каналов;
- функции математической обработки измеренных сигналов.
Параметры комплексов конфигурируются в процессе изготовления применительно к конкретному заказу.
Защита от несанкционированного доступа обеспечивается установкой пароля изготовителя программного обеспечения комплекса и в процессе эксплуатации его изменение возможно только по согласованию с изготовителем.
Модификации комплексов идентифицируются согласно условному обозначению согласно данным изготовителя.
Схема составления условного обозначения комплексов:
Комплекс измерительный видеографический VizoGraf
VG- х( ) х() / -
1 2 3 4 5 6 7 8 9 10 8 9 10 11 12
ТУ BY 390171150.006-2016,
где:
1 Код размера дисплея панели видеографической;
2 Код напряжение питания комплекса;
3 Код материала корпуса панели видеографической;
4 Код наличия и обозначения внешнего накопителя;
5 Код наличия и обозначения аудиовыхода;
6 Код программного обеспечения;
7 Код наличия и количества встроенных ПИД-регуляторов;
8 Количество каналов;
9 Условное обозначение нормированной погрешности канала/группы однотипных каналов);
10 Код каналов ввода-вывода;
11 Другие опции (по требованию заказчика);
12 Кодовое обозначение государств, указывающее страну потребителя (BY; KZ; RU и ДР-)-

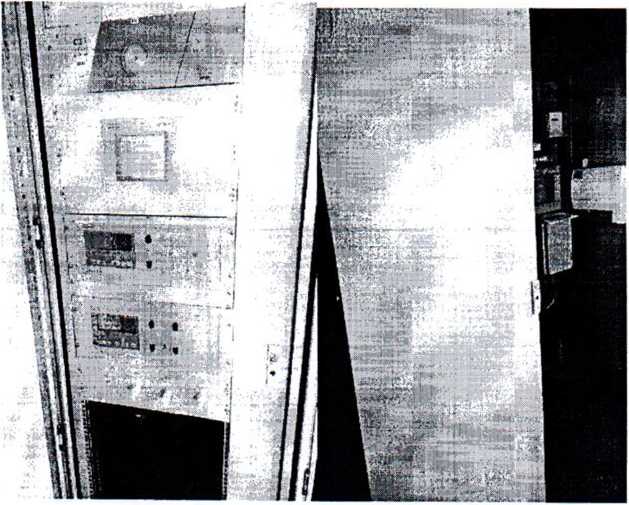

Внешний вид комплексов с указанием места нанесения знака поверки приведены в Приложении А.
Обязательные метрологические требования
Обязательные метрологические требования приведены в таблицах 1,2,3.
Таблица 1 - Основные метрологические характеристики входных каналов
|
Измерительный канал |
Тип сигнала входного |
Пределы допускаемой основной погрешности | |
|
абсолютной |
приведенной,% | ||
|
1 |
2 |
3 |
4 |
|
Силы постоянного тока |
от 4 до 20 мА |
— |
±0,10; ±0,20; ±0,25; ±0,05” |
|
от 0 до 20 мА |
— |
±0,10; ±0,20; ±0,25; ±0,05** | |
|
от 0 до 5 мА |
— |
±0,10; ± 0,25;± 0,05** | |
|
от минус 5 до плюс 5 мА |
— |
±0,5; ±0,25; ±0,05” | |
|
1 |
2 |
3 |
4 |
|
Напряжения постоянного тока |
от 0 до 10,0 В |
— |
±0,10; ±0,20; ± 0,05” |
|
от 0 до 0,1 В |
— |
±0,20; ± 0,05" | |
|
от минус 1,0 до плюс 1,0 В |
— |
± 0,10; ± 0,20 | |
|
от 0 до 2 В |
— |
± 0,05” | |
|
от 0,4 до 2 В |
— |
± 0,05” | |
|
от минус 5,0 до плюс 5,0 В |
±0,05” | ||
|
от минус 10,0 до плюс 10,0 В |
— |
±0,10; ±0,20; ± 0,05” | |
|
от 0 до 1,0 В |
— |
±0,10; ±0,20; ± 0,05" | |
|
от минус 100 до плюс 100 мВ |
— |
± 0,10; ± 0,20 | |
|
от Одо 100мВ |
— |
±0,10; ±0,20; ±0,05” | |
|
Частоты |
от 5 до 20000 Гц |
— |
- 0 02 |
|
Сопротивления постоянному току |
от 0 до 400 Ом |
— |
± 0,10; ± 0,20; ± 0,05” |
|
от 0 до 4000 Ом |
— |
± 0,10; ± 0,20; ± 0,1" | |
|
от 0 до 2000 Ом |
— |
± 0,25 | |
|
Сигналов термопреобразователей сопротивления по ГОСТ 6651 |
медные ТС (50 М, 100 М) с а= 0,00428 °C’1 ог- 180 °C до 200 °C с а= 0,00426 °C'1 от - 50 °C до 200 °C |
±0,4 °C ± 0,4 °C |
± 0,20* ± 0,25' |
|
платиновые ТС (Pt 50, Pt 100, Pt 1000) са= 0,00385 °C'1 от - 200 °C до 850 °C Pt 1000 с а= 0,00385 °C’1 от - 200 °C до 250 °C |
± 0,4 °C |
± 0,10* ± 0,20' | |
|
Сигналов термопреобразователей сопротивления по ГОСТ 6651 |
платиновые ТС [50 П или Pt (391) 50, 100 П или Pt (391) 100] с а= 0,00391 °C'1 от -200 °C до 850 °C |
±0,4 °C |
± 0,10' |
|
никелевые ТС (100 Н) са= 0,00617 °C’1 от-60 °C до 180 °C |
± 0,4 °C |
± 0,25* |
|
1 |
2 |
3 |
4 | |
|
Сигналов термопреобразователей сопротивления НСХ'" |
медные ТС (гр. 23) с а= 0,00426 °C"1 от -50 °C до 180 °C |
± 0,4 °C |
— | |
|
платиновые ТС (гр. 21) с а= 0,00391 °C’1 от -200 °C до 650 °C |
± 0,4 °C |
— | ||
|
никелевые ТС (Nil 000), с а=0,00500 °C'1 от -60 °C до 250 °C |
±0,4 °C |
— | ||
|
Сигналов термопар с НСХ по СТБ ГОСТ Р 8.585 |
R |
от 0 °C до 1760 °C |
± 2,0 °C; ± 1,0 °C" |
* |
|
S |
от 0 °C до 1760 °C |
± 2,0 °C; ± 1,0 °C" |
— | |
|
J |
от -100 °C до 1200 °C |
±2,0 °C; ± 1,0 °C” |
± 0,30‘ | |
|
Т |
от -100 °C до 400 °C |
± 2,0 °C; ± 1,0 °C” |
± 0,30’ | |
|
Е |
от -100 °C до 1000 °C |
±2,0 °C; ± 1,0 °C" |
± 0,30' | |
|
К |
от-100 °C до 1370 °C |
±2,0 °C; ± 1,0 °C** |
±0,30' | |
|
N |
от-100 °C до 1300 °C |
±2,0 °C; ±1,0 °C” |
±0,30' | |
|
А-1 |
от 20 °C до 2450 °C |
± 2,0 °C; ± 1,0 °C*’ |
± 0,20 | |
|
А- 2 |
от 20 °C до 1800 °C |
± 2,0 °C; ± 1,0 °C* |
± 0,20' | |
|
А- 3 |
от 20 °C до 1800 °C |
± 2,0 °C; ±1,0 °C" |
± 0,20' | |
|
L |
от-100 °C до 800 °C |
±2,0 °C; ±1,0 °C" |
±0,30' | |
Примечания:
* - только для каналов модуля Simbi-10;
** - только для каналов преобразователей сигналов CS:
*** таблицы зависимости сопротивления от температуры приведены в эксплуатационной
документации
Таблица 2 - Основные метрологические характеристики выходных каналов
|
Измерительный канал |
Тип сигнала выходного |
Пределы допускаемой основной приведенной погрешности, % |
|
Силы постоянного тока |
от 4 до 20 мА; от 0 до 20 мА |
±0,10; ±0,15; ±0,25 |
|
от 0 до 5 мА |
±0,10; ±0,25 | |
|
Напряжения постоянного тока |
от 0 до 10 В |
±0,10; ±0,15; ±0,25 |
|
от минус 10 до плюс 10 В |
±0,15 |
Таблица 3 - Пределы допускаемых дополнительных погрешностей комплексов
Технические характеристики |
Нормируемое значение |
|
1 |
2 |
|
Пределы допускаемой дополнительной погрешности, вызванной плавным отклонением напряжения питания от номинального значения до предельных значений в диапазоне от 18 до 28 В или от 127 до 370 В постоянного напряжения, либо от 90 до 264 В переменного напряжения |
не более 0,5 предела допускаемой основной погрешности по таблицам 1.2 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающего воздуха от нормальной до любой температуры в диапазоне рабочих температур на каждые 10 °C |
не более предела допускаемой основной погрешности по таблицам 1,2 |
|
Пределы допускаемой дополнительной погрешности измерительных каналов комплекса с входным сигналом от термопар, вызванной изменением температуры свободных концов термопар |
не более предела допускаемой основной погрешности таблицам 1,2 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям
Приведены в таблице 4
Таблица 4
|
Метрологические и технические характеристики |
Нормируемое значение |
|
1 |
2 |
|
Потребляемая мощность, Вт (ВА, при питании от источника питания переменного тока), не более |
57 (180) |
|
Степень защиты от проникновения пыли, посторонних тел и воды по ГОСТ 14254 панели видеографической в зависимости от исполнения (лицевая сторона) |
IP65, IP66* |
|
Нормальные условия эксплуатации: - номинальное напряжение питания постоянного тока, В - номинальное напряжение питания переменного тока, В -температура окружающего воздуха,°C - относительная влажность воздуха, % |
от 22,8 до 25,2 или от 209 до 231 от 207 до 243 от 15 до 25 от 30 до 80 |
|
1 |
2 |
|
Рабочие условия эксплуатации: - напряжение питания постоянного тока, В - напряжение питания переменного тока, В -температура окружающего воздуха,°C - относительная влажность воздуха при 35 °C, % |
от 18 до 28 или от 127 до 370 от 90 до 264 от 0 до плюс 50 от 30 до 80 |
|
Габаритные размеры, мм, не более |
1210x780x300 |
|
Масса, кг, не более |
10 |
* Конкретное значение в зависимости от исполнения панели видеографической приводится на этикетке комплекса
Комплектность
|
Обозначение |
Наименование |
Кол-во |
Примечание |
|
МЮЖК.408070.000 |
Комплекс измерительный видеографический VizoGraf |
1 шт. |
— |
|
МЮЖК.408070.000 ПС |
Комплекс измерительный видеографический VizoGraf. Паспорт |
1 экз. |
— |
|
МЮЖК.408070.000 РЭ |
Комплекс измерительный видеографический VizoGraf. Руководство по эксплуатации* |
1 экз. |
Допускается прилагать 1 экз. на каждые 8 комплексов, поставляемые в один адрес |
|
МРБ МП. 2623-2016 |
Система обеспечения единства измерений Республики Беларусь. Комплекс измерительный видеографический VizoGraf. Методика поверки* |
1 экз. | |
|
МЮЖК.408031.000 ПО |
Специализированное программное обеспечение «S1 OOConfigurator» (CD-диск или иным способом по согласованию с потребителем) |
1 шт. | |
|
МЮЖК.408115.000 ПО |
Специализированное программное обеспечение «CS-configurator» (CD-диск или иным способом по согласованию с потребителем) |
1 шт. |
— |
|
МЮЖК. 408070.200 |
Упаковка |
1 шт. |
— |
‘Допускается поставка в электронном виде (CD-диск или иным способом по согласованию с потребителем)
Место нанесения знака утверждения измерений типа средств
Знак утверждения типа наносится на этикетку комплексов, а также на титульный лист паспорта и руководства по эксплуатации.
Поверка
Осуществляется по МРБ МП.2623-2016 «Комплексы измерительные видеографические VizoGraf. Методика поверки», утверждена РУП «Витебский ЦСМС» с извещением МЮЖК.12-2021 об изменении «2».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:требования к типу средств измерений:
ТУ BY 390171150.006-2016 «Комплексы измерительные видеографические VizoGraf. Технические условия»;
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»;
ТР ТС 004/2011 «О безопасности низковольтного оборудования».
методику поверки:
МРБ МП.2623-2016 «СОЕЙ РБ. Комплексы измерительные видеографические VizoGraf. Методика поверки» с извещением МЮЖК. 12-2021 об изменении «2».
Перечень средств поверки
Перечень основного оборудования, необходимого для поверки:
Калибратор многофункциональный портативный Метран-510-ПКМ-А, измерение силы постоянного тока ± (0-5) мА, ± (0-22) мА, погрешность (0,0075 % + 0,25 мкА), (0,0075 % + 1 мкА); воспроизведение силы постоянного тока (0-5) мА; (0-25) мА, погрешность (0,0075 % + 0,25 мкА), (0,0075 % + 1 мкА); измерение напряжения постоянного тока ±(0-100) мВ, ±(0,1-1) В, ±(1-11) В, погрешность 0,0075 % + 5 мкВ, 0,0075 %+0,05 мВ, 0,0075 % + 0,55 мВ; воспроизведение напряжения постоянного тока (0-0,1) В, (0,1-1) В, (1-5) В, погрешность 0,0075 % + 5 мкВ, 0,0075 %+ 0,05 мВ, 0,0075 % + 0,25 мВ;
Компаратор напряжений Р3003, класс точности 0,0005;
Магазин сопротивления Р4831, класс точности 0,02/210'6, диапазон показаний (0,021 -111111,1) Ом;
Мультиметр Keithley Model 2000
Пределы измерения напряжения постоянного тока: 100 мВ, 1 В, 10 В, 100 В, 1000 В, погрешность ±(50-10'6-UM3M+35-10'6Unp) В, ±(30-10'6UK3M+7-10'6Unp) В, ±(30-10’6-иизм+5-10 • Unp) В, ±(45 Ю-6 иизм+6 Ю-6 ипр) В, ±(45-10<иизм+6-10-611пр) В;
пределы измерения силы постоянного тока: 10 мА, 100 мА, 1 А, 3 А, погрешность ±(500-1О’6- 1изм+40-10'6- 1пр) А, ±(500-1О'6- 1изм+400-10'6- 1пр) А,
±(800-1О'6-1Изм+40-10’6- 1пр) А, ±(1200-10'6- 1изм+15-1О’6- 1пр) А;
диапазон измерения напряжения переменного тока: (0,1-750) В, погрешность
±(0,0006 иизм+0,0003 ипр) В; пределы измерения силы переменного тока: 1А, ЗА, погрешность ±(0,001-1изм+0,0004-1пр) А, ±(0,0015-1изм+0,00061пр) А; пределы измерения сопротивления: 100 Ом, 1 кОм, 10 кОм, 100 кОм, 1 МОм, 10 МОм, 100 МОм, погрешность ±(100-10"6-Ризм+40-10‘6-Рпр) Ом,
±(100-10’6-Ризм+10Ю“еРпр) Ом, ±(100 10‘6 R„3M+10-10'6 Rnp) Ом, ±(100 W6-R„3M+10-10'6 Rnp) Ом, ±(100-10'6-R„3M+10-10'6-Rnp) Ом, ±(400-10'6-Rn3M+10-10'6 Rnp) Ом, ±(1500-10'6 Rn3M+30-10‘6 Rnp) Ом; диапазон измерения частоты напряжения переменного тока: (50-10000) Гц, погрешность ±(0,0001 fM3M) Гц
Катушка сопротивлений эталонная Р331, пределы измерений 100 Ом, класс точности 0,01; 3 разряд;
Допускается применение других средств поверки по метрологическим и техническим характеристикам характеристикам не уступающим вышеуказанным.
Идентификация программного обеспечения
Встроенное в видеографическую панель программное обеспечение защищается от перекомпиляции (от мошенничества) специальным кодовым ключом в процессе разработки ПО. Пользовательские настройки обеспечены средствами предотвращения от случайного неправильного применения и находятся под паролем максимального уровня доступа.
Строка идентификации ПО указывается в паспорте изделия и выводится на панель при просмотре экрана «Авторизация». Уровень безопасности по СТБ OIML D 31 - I. Номер версии ПО - VG.2.40.09.
Законодательно контролируемая часть встроенного программного обеспечения измерительных модулей комплекса и преобразователей сигналов измерительных соответствует ТИПА на модули, преобразователи сигналов измерительные соответственно.
Заключение о соответствии утвержденного типа требованиям технических нормативных правовых актов и/или технической документации производителя
Комплексы измерительные видеографические VizoGraf соответствуют требованиям технических условий ТУ BY 390171150.006-2016, ТРТС 020/2011, ТР ТС 004/2011
