Система автоматизированная контроля и учета электроэнергии ЗАО «Холдинговая компания «Пинскдрев» № 11090486 (далее - АСКУЭ) на базе счетчиков электрической энергии «Гран-Электро СС-301», «Гран-Электро СС-101» и УСПД «Гран-Электро» предназначена для измерения потребленной электрической энергии, накопления, обработки, хранения, отображения и передачи информации о потребленной электрической энергии на верхний уровень в центр сбора и обработки данных энергоснабжающей организации. Область применения: коммерческий учет электрической энергии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 8157 21 |
| Наименование | Система автоматизированная контроля и учета электроэнергии ЗАО «Холдинговая компания «Пинскдрев» заводской № 11090486 |
| Год регистрации | 2021 |
| Номер сертификата | 14359 |
| Дата регистрации | 2021-09-15 |
| Срок действия | - |
| Получатель сертификата | ЗАО «Холдинговая компания «Пинскдрев», г. Пинск, Республика Беларусь |
Производитель / Заявитель
ЗАО "Энергоинжиниринговые решения", г. Минск
Адрес: 220118, г. Минск, ул. Кабушкина, 66, офис 29
Контакты: Тел.: +375 17 3789370; факс: +375 17 3799369, еn_ir@inbox.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | МП.БР 143-2020 «Системы автоматизированные информационно-измерительные коммерческого учета электрической энергии. Методика поверки» (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 13 8157 21 [2023-04-13]
rb-03-13-8157-21_2023-04-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 8157 21 [2021-09-29]
rb-03-13-8157-21_2021-09-29.pdf
|
Скачать |
Описание типа
Назначение
Система автоматизированная контроля и учета электроэнергии ЗАО «Холдинговая компания «Пинскдрев» № 11090486 (далее - АСКУЭ) на базе счетчиков электрической энергии «Гран-Электро СС-301», «Гран-Электро СС-101» и УСПД «Гран-Электро» предназначена для измерения потребленной электрической энергии, накопления, обработки, хранения, отображения и передачи информации о потребленной электрической энергии на верхний уровень в центр сбора и обработки данных энергоснабжающей организации. Область применения: коммерческий учет электрической энергии.
Описание
АСКУЭ представляет собой многофункциональную трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения, которая обеспечивает измерение параметров, характеризующих электропотребление за заданные временные интервалы по отдельным счетчикам, заданным группам счетчиков и предприятию в целом с учетом многотарифности.
Измерительные каналы (далее - ИК) АСКУЭ включают в себя следующие уровни:
первый (нижний) уровень - измерительные трансформаторы тока (далее -ТТ), счетчики электрической энергии, вторичные измерительные цепи и технические средства приема-передачи данных;
второй (средний) уровень - устройство сбора и передачи данных (далее -УСПД), которое осуществляют круглосуточный сбор измерительных данных с территориально распределенных счетчиков, накопление, обработку и передачу данных на верхний уровень, сохраняет полученные данные и архивы в энергонезависимую память.
третий (верхний) уровень - измерительно-вычислительный комплекс, включающий в себя сервер точного времени, сервер центра сбора и обработки данных (далее - ЦСОД) энергоснабжающей организации и автоматизированное рабочее место (далее - АРМ) для визуализации цифровой информации. Связь между УСПД и энергоснабжающей организацией происходит посредством 3G/GPRS/EDGE роутера.
В АСКУЭ реализована система обеспечения единого времени на всех уровнях ИК. УСПД проводит синхронизацию времени с сервером точного времени БелГИМ, а также в автоматическом режиме проводит синхронизацию времени всех приборов учета, входящих в систему.
АСКУЭ состоит из 31 ИК. Состав ИК приведен в таблице 1.
Таблица 1
|
№ ИК |
Наименование ИК |
Счетчик электрической энергии |
Трансформатор тока |
Трансформатор напряжения | |||||
|
Тип |
Кл.т |
Тип |
Кл.т |
Ktt |
Тип |
Кл.т |
Ктт | ||
|
1 |
2 |
о Э |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
1 |
Городище, ТП-387 Ввод 1 |
СС-301 |
0.5S |
тлп-ю |
0.5S |
100/5 |
ЗНОЛ-ЭК-10 |
0.5 |
юооо.Уз/ юо/Уз |
|
2 |
Городище, ТП-387 Ввод 2 |
СС-301 |
0.5S |
ТЛП-10 |
0.5S |
100/5 |
знол-эк-ю |
0.5 |
10000А/3/ юоа/з |
|
3 |
Городище, артскважина Ввод |
СС-301 |
0.5S |
ТОП-0.66 |
0.5S |
100/5 |
- |
- | |
|
4 |
Городище, артскважина электронагрев |
СС-101 |
1 |
- |
- |
- |
- |
- |
- |
|
5 |
Городище, насосная электронагрев |
СС-101 |
1 |
- |
- |
- |
- |
- |
- |
|
6 |
Городище. КНС электронагрев |
СС-301 |
1 |
- |
- |
- |
- |
- |
- |
|
7 |
ТЭЦ-13. КЛ-607 |
СС-301 |
0.5S |
тло-ю |
0,5S |
300/5 |
НАМИ-10 |
0.5 |
10000/ 100 |
|
8 |
ТЭЦ-13. КЛ-612 |
СС-301 |
0.5S |
тло-ю |
0,5S |
300/5 |
НАМИ-10 |
0,5 |
10000 /100 |
|
9 |
ТЭЦ-13. КЛ-615 |
СС-301 |
0,5S |
тло-ю |
0,5S |
300/5 |
НАМИ-10 |
0,5 |
10000/ 100 |
|
10 |
ТЭЦ-13, шкаф АСКУЭ |
СС-101 |
1 |
- |
- |
- |
- |
- |
- |
|
11 |
Адриана-Плюс, ТП-246 Ввод 1 |
СС-301 |
0.5S |
ТОП-0,66 |
0,5S |
400/5 |
- |
- |
- |
|
12 |
Адриана-Плюс, ТП-246 Ввод 2 |
СС-301 |
0,5S |
ТОП-0,66 |
0.5 S |
400/5 |
- |
- |
- |
|
13 |
Адриана-Плюс. ТП-308 Ввод 1 |
СС-301 |
0.5S |
ТОП-0.66 |
0.5S |
200/5 |
- |
- |
- |
|
14 |
Адриана-Плюс, ТП-308 Ввод 2 |
СС-301 |
0,5S |
ТОП-0,66 |
0.5S |
200/5 |
- |
- |
- |
|
15 |
Фабрика матрацев КП 111-101 Ввод! |
СС-301 |
0,5S |
ТОЛ-10 |
0.5S |
50/5 |
ЗНОЛП-Ю |
0.5 |
10000 /100 |
|
16 |
Фабрика матрацев КТПП-101 Ввод 2 |
СС-301 |
0.5 S |
ТОЛ-10 |
0,5S |
50/5 |
ЗНОЛП-Ю |
0.5 |
10000 /100 |
|
17 |
ФЭМ. ТП-5 Ввод 1 |
СС-301 |
0.5 S |
ТШП-0,66 |
0,5S |
600/5 |
- |
- |
- |
|
18 |
ФЭМ. ТП-5 Ввод 2 |
СС-301 |
0,5 S |
ТШП-0.66 |
0,5S |
600/5 |
- |
- |
- |
|
19 |
Спичечная фабрика. ТП-17 Ввод 1 |
СС-301 |
0.5S |
ТЛП-10 |
0,5S |
50/5 |
знол-эк-ю |
0.5 |
10000/ 100 |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
20 |
Спичечная фабрика, ТП-17 Ввод 2 |
СС-301 |
0,5 S |
ТЛП-10 |
0,5S |
50/5 |
ЗНОЛ-ЭК-Ю |
0,5 |
10000 /100 |
|
21 |
Фабрика столов, ТП-225 Ввод |
СС-301 |
0,5 S |
ТЛО-Ю |
0,5S |
50/5 |
ЗНОЛ.06-Ю |
0,5 |
10000/ 100 |
|
22 |
Фабрика столов, ТП-225 Ввод 2 |
СС-301 |
0,5S |
ТЛО-Ю |
0,5S |
50/5 |
ЗНОЛ.06-Ю |
0,5 |
10000/ 100 |
|
23 |
Адриана, ТП-44 Ввод 1 |
СС-301 |
0,5S |
ТЛП-10 |
0,5S |
100/5 |
НТМИ-10 |
0,5 |
10000 /100 |
|
24 |
Адриана, ТП-44 Ввод 2 |
СС-301 |
0,5S |
ТЛП-10 |
0,5S |
100/5 |
НТМИ-10 |
0,5 |
10000/ 100 |
|
25 |
Белком Ввод |
СС-301 |
1 |
- |
- |
- |
- |
- |
- |
|
26 |
МТС Ввод |
СС-301 |
1 |
- |
- |
- |
- |
- |
- |
|
27 |
Городище, КТП-386 Ввод 1 |
СС-301 |
0,5S |
ТОП-0,66 |
0,5S |
200/5 |
- |
- |
- |
|
28 |
Г ородище, КТП-345 Ввод 2 |
СС-301 |
0,5S |
ТОП-0,66 |
0,5 S |
200/5 |
- |
- | |
|
29 |
ПС «Промузел», КЛ-302 |
СС-301 |
0,2S |
ТЛО-Ю |
0,5S |
50/5 |
НТМИ-10 |
0,5 |
10000/ 100 |
|
30 |
ПС «Промузел», КЛ-303 |
СС-301 |
0,5S |
ТЛО-Ю |
0,5S |
50/5 |
НТМИ-10 |
0,5 |
10000 /100 |
|
31 |
Адриана Плюс А1 |
СС-301 |
1 |
- |
- |
• |
- |
- |
- |
Допускается замена средств измерений, входящих в измерительные каналы АСКУЭ на аналогичные утвержденных типов с метрологическими характеристиками, не отличающимися от приведенных в таблице.
Обязательные метрологические требования
Метрологические характеристики системы приведены в таблице 2
Таблица 2
|
Наименование характеристики |
Значение |
|
Суточный ход часов УСПД. с |
±3 |
|
Допускаемая абсолютная погрешность синхронизации часов счетчиков с часами УСПД, с |
± 3 |
|
Предел допускаемой погрешности информационного обмена |
± 2 единицы младшего разряда счетчика электрической энергии |
Пределы суммарной относительной погрешности измерения активной электрической энергии измерительных каналов АСКУЭ приведены в таблице 3.
Таблица 3
|
Состав измерительных каналов: |
Нагрузка |
Зик, % |
|
- счетчик электрической энергии кл.т. 0,2S - трансформаторы тока кл.т. 0,5 S - трансформаторы напряжения кл.т. 0,5 |
1100 % cos <р=0,8 |
± 1,7 |
|
1100% cos ср=0,5 |
±2,7 | |
|
- счетчик электрической энергии кл.т. 0,5S - трансформаторы тока кл.т. 0,5S - трансформаторы напряжения кл.т. 0,5 |
1100 % cos ф=0,8 |
±1,9 |
|
1100% cos (р=0,5 |
±2,8 | |
|
- счетчик электрической энергии кл. т. 0,5S - трансформаторы тока кл.т. 0,5S |
1100% cos ф=0,8 |
± 1,8 |
|
1100% cos <p=0,5 |
±2,5 | |
|
- счетчик электрической энергии кл. т. 1 |
1100% cos ф=0,8 |
±3,3 |
|
1100% cos ф=0,5 |
±3,5 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 4.
Таблица 4_____________________________________________________________
|
Наименование характеристики |
Значение |
|
Количество входных каналов учета УСПД |
50 |
|
Функция синхронизации времени |
сервер синхронизации времени «www.belgim.by» |
|
Защита от несанкционированного доступа |
аппаратная, пароль |
|
Диапазон напряжения питания от сети переменного тока частотой (50 ± 1) Гц, В |
от 207 до 253 |
|
Потребляемая мощность, В А, не более |
100 |
|
Сохранение информации при пропадании сетевого напряжения, мес, не менее |
24 |
|
Версия ПО для УСПД «ССПД-С12», не ниже |
2.2 |
|
Средняя наработка на отказ, ч, не менее |
23500 |
|
Средний срок службы, лет |
12 |
|
Рабочие условия эксплуатации: |
от минус 40 до 40 |
|
диапазон температуры окружающего воздуха для трансформаторов тока и напряжения, °C | |
|
диапазон температуры окружающего воздуха для счетчиков электрической энергии, °C диапазон температуры окружающего воздуха для УСПД, °C |
от минус 40 до 70 от 5 до 50 |
|
Наименование характеристики |
Значение |
|
относительная влажность окружающего воздуха при температуре 25 °C, %, не более |
95 |
Комплектность
|
Наименование |
Количество |
|
Паспорт АСКУЭ ЗАО «Холдинговая компания «Пинскдрев» |
1 |
|
Автоматизированное рабочее место «АРМ Энергетика» |
1 |
|
Программное обеспечение «ССПД-С12», версия ПО 2.2 |
1 |
|
УСПД «Гран-Электро» № Госреестра РБ 03 13 3901 20 |
1 |
|
Счетчики электрической энергии: "Гран-Электро СС-301" № Госреестра РБ 03 13 1316 "Гран-Электро СС-101" № Госреестра РБ 03 13 2946 |
28 3 |
|
Трансформаторы напряжения: ЗНОЛ-ЭК-Ю № Госреестра РБ 03 13 4798 ЗНОЛП-Ю № Госреестра РБ 03 13 4798 НТМИ-10 № Госреестра РБ 03 13 7053 НАМИ-10 № Госреестра РБ 03 13 5807 |
18 6 4 3 |
|
Трансформаторы тока: ТЛО-Ю № Госреестра РБ 03 13 2876 ТОЛ-10 № Госреестра РБ 03 13 7035 ТЛП-10 № Госреестра РБ 03 13 2942 ТОП-0,66 № Госреестра РБ 03 13 4622 ТШП-0,66 № Госреестра РБ 03 13 5127 |
18 21 6 21 6 |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа наносится на титульный лист паспорта
Поверка осуществляется по МП.БР 143-2020 «Системы автоматизированные информационно-измерительные коммерческого учета электрической энергии. Методика поверки» в редакции изменения № 1.
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
СТБ 2096-2010 «Автоматизированные системы контроля и учета электрической энергии. Общие технические требования»;
техническая документация производителя;
методику поверки:
МП.БР 143-2020 «Системы автоматизированные информационно-измерительные коммерческого учета электрической энергии. Методика поверки» в редакции изменения № 1.
Перечень средств поверки:
- ноутбук с устройством сопряжения оптическим УСО-2;
- секундомер С-01;
- прибор измерительный ПИ-002/1;
- барометр БЛММ-1.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Идентификация программного обеспечения
Программное обеспечение (далее - ПО) ССПД С12 для управления УСПД предназначено для автоматизации сбора данных со счетчиков но цифровым интерфейсам, их обработку, хранение и передачу данных по протоколу С12 энергоснабжающей организации.
ПО обеспечивает защиту от несанкционированной корректировки системного времени, данных параметризации счетчиков и измерительной информации системой паролей доступа, и аппаратной защитой посредством опломбирования компонентов системы и шкафа УСПД. Занесение констант, тарифных правил, правил обмена со счетчиками, установки даты и времени с АРМ энергетика невозможны.
Идентификационные данные ПО приведены в таблице 6.
Таблица 6
|
Идентификационные данные |
Значение |
|
Наименование ПО |
ССПД С12 |
|
Версия |
2.2 |
Заключение о соответствии утвержденного типа требованиям технических нормативных правовых актов и технической документации производителя: система автоматизированная контроля и учета электроэнергии ЗЛО «Холдинговая компания «Пинскдрев» № 11090486 соответствует СТБ 2096-2010, технической документации производителя.
11роизводитель средств измерений
ЗАО «Эпергоипжиниринговые решения»
Адрес: 220118 г. Минск, ул. Кабушкина, 66, офис 29
Тел.: +375 17 3789370; факс: +375 17 3799369 e-mail: en_ir@inbox.ru
Уполномоченное юридическое лицо, проводившее испытания средств измерении метрологическую экспертизу единичного экземпляра средств измерений
РУП «Брестский центр стандартизации, метрологии и сертификации». 224001, Республика Беларусь, г. Брест, ул. Кижеватова 10/1, тел.+375 162 53-72-67; факс:+ 375 162 58-08-71 e-mail: csm@csmbrest.by
Приложения: 1. Фотографии общего вида средств измерений на 3 листах.
2. Схема с указанием места для нанесения знака поверки средств измерений на 1 листе.
Директор РУП «Брестский ЦСМС»
А. А. Прокопук
ПРИЛОЖЕНИЕ 1 (обязательное) Фотографии общего вида средств измерений

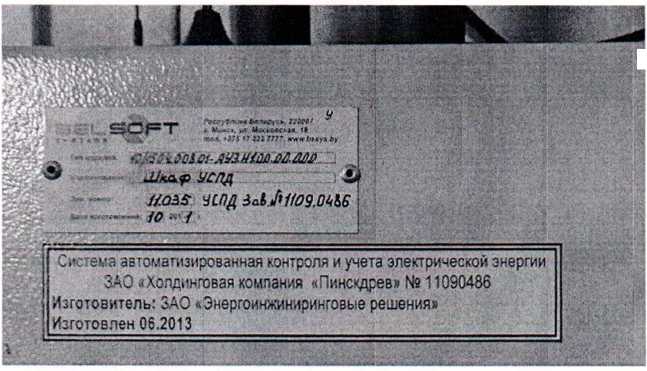

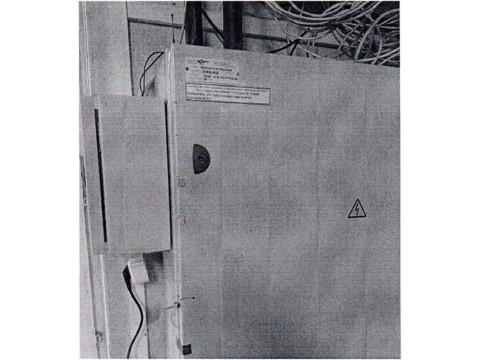

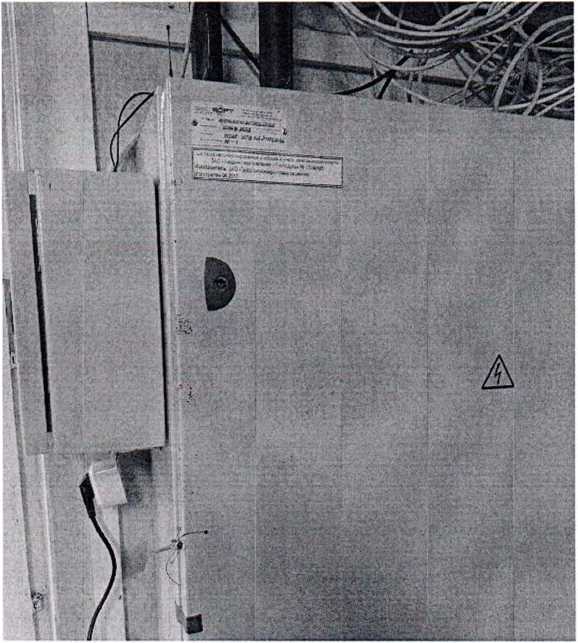

Рисунок 1.1 - Фотография общего вида УСПД
Система автоматизированная контроля и учета электрической энергии ЗАО «Холдинговая компания «Пинскдрев» № 11090486
