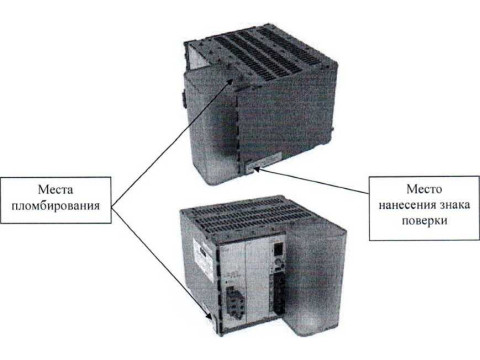

Устройства многофункциональные depRTU

depRTU-A-B 1 . .-Bx-f.. .]-Y 1 . Yx

Позиция

Код

Описание

Конструктивное исполнение

А

-

Проектно-компонуемые устройства, модульная конструкция, крейтовое исполнение высотой 125 мм

н

Проектно-компонуемые устройства, модульная конструкция, крейтовое исполнение высотой 180 мм

R

Проектно-компонуемые устройства, модульная конструкция, крейтовое исполнение высотой 201 мм, встроенные органы индикации и управления.

S

Проектно-компонуемые устройства, модульная конструкция, крейтовое исполнение высотой 125 мм

пп

Функционально и конструктивно законченные устройства для наружной установки . Полевые преобразователи.

LT

Функционально и конструктивно законченные устройства для монтажа внутри шкафов / на панель. Локальные терминалы, устройства индикации и управления, УСО/УСПД

Р

Функционально и конструктивно законченные устройства в пластиковом корпусе. Локальные терминалы, устройства телемеханики, УСО/УСПД

ЕМ

Функционально и конструктивно законченные устройства для монтажа внутри шкафов / на панель. Устройства электроизмерительные многофункциональные.

Электрические измерения

BI ... Вх

nMIxy

измерение силы переменного тока (прямой ввод от ТТ), где «у»=1 при /„ом=1 А, «у» - отсутствует при /Ном=5 А

nMUxy

измерение напряжения переменного тока (прямой ввод от TH), где «у»=230 при С/НОМ=230 В, «у» - отсутствует при t/HOM=57,7 В

«п» - количество каналов измерения (4 либо 8), «х» - заглавная латинская буква, обозначающая тип канала измерения согласно таблице 8

Унифицированный ввод-вывод

С1 ... Сх

пА1х

унифицированные сигналы аналогового ввода

пАОх

унифицированные сигналы аналогового вывода

nDIx

унифицированные сигналы дискретного ввода

nDOx

унифицированные сигналы дискретного вывода

nCIx

унифицированные сигналы счетного/частотного ввода

где «п» - количество каналов ввода/вывода (от 1 до 48), «х» - заглавная латинская буква, обозначающая тип канала ввода/вывода согласно таблицам 14-16

depRTU-A-B 1-.. .-Bx-[...]-Y 1 -... Yx

Позиция

Код

Описание

Функции обработки и хранения данных устройства

D1 ... Dx

Wx

учет ЭЭ переменного тока, где «х» - заглавная латинская буква, обозначающая исполнение согласно таблице 9

Ex

учет ЭЭ постоянного тока, где «х» - заглавная латинская буква, обозначающая исполнение согласно таблице 10

Q

измерение ПКЭ по классу измерений А по ГОСТ 30804.4.30, классу I по ГОСТ 30804.4.7, классу F1 по ГОСТ Р 51317.4.15 статистическую обработку и оценку соответствия результатов измерений ПКЭ и статистических характеристик ПКЭ нормам согласно ГОСТ 32144-2013

SER

регистрация аварийных событий (РАС)

SVxxxYiY2Y3 y4

выдача цифрового потоку в соответствии с 1ЕС 61850-9-2 / IEC 61850-9-2LE, где «ххх»= 80 либо 256, Yi, Y2... - заглавные латинские буквы, обозначающие исполнение устройства по точности измерения, в соответствии с таблицами 12, 13

z

встроенные алгоритмы релейной защиты и автоматики

X

свободно программируемая логика (алгоритмы пользователя)

и другие функции - обозначения в соответствии с РЭ на устройства

Коммуникационные возможности

Е1 ... Ех

nRSxxx

последовательные интерфейсы RS-485, RS-422, RS-232, где «ххх» = 485, 422, 232 соответственно

nTX / nFX

интерфейс 100Base-TX / l00Base-FX соответственно

GSM

радиомодем сотовой связи

FO

оптический SPA-интерфейс

GPS

встроенный ГЛО1 IACC/GPS-приемник

PPS

интерфейс 1PPS (вход/выход синхронизации 1PPS)

где «п» - количество соответствующих интерфейсов

другие коммуникационные возможности - обозначения в соответствии с РЭ на устройства.

Каналы электропитания устройства

F1 ... Fx

nU230

первичное питание 230 В постоянного/переменного тока

nUI 10

первичное питание 110 В постоянного/переменного тока

nU24

первичное питание 24 В постоянного тока

R24

наличие модуля резервного питания 24 В постоянного тока

PWC

наличие модуля питания от токовых цепей

где «п» - количество соответствующих каналов электропитания, при п=1 можно не указывать

Другие каналы электропитания - обозначения в соответствии с РЭ на устройства.

depRTU-A-B 1 . ,-Вх-[.. .]-Y 1 . Yx

Позиция

Код

Описание

Дополнительные возможности и аксессуары устройства

G1 ... Gx

Fn

встроенный энергонезависимый накопитель информации (увеличенный флэш), где «п» - размер в гигабайтах

SK

наличие ключа аппаратной защиты встроенного СПО

FS.

подключение датчиков дуговой защиты

С0/С1...

вариант лицевой панели - для устройств с локальной/встроенной панелью индикации и управления

Другие возможности - обозначения в соответствии с РЭ на устройства

Дополнительные возможности встроенного программного обеспечения

HI ... Нх

лицензируемые опции ПО (по техническому заданию заказчика)

Y1 ... Yx

Другие возможности - обозначения в соответствии с руководством по эксплуатации на устройства.

Примечание:

1. При отсутствии в конкретном исполнении устройства определенного кода согласно заказному обозначению данная позиция отсутствует.

Модификация depRTU-LT-xxx

Соответствующая строка обозначения

depRTU-LT-R

depRTU-LT-4MIF-3MIK-4MUF-3MUK-14DIN-2DOA-l DOJ-3RS485-2U24

depRTU-LT-RB

depRTU-LT-4MIF-3MIK-4MUF-3MUK-20DIN-2DOA-5DOI-3DOJ-3RS485-WB-SER-2U24

depRTU-LT-T

depRTU-LT-4MIF-3MIK-4MUF-3MUK-14DIN-2DOA-l DOJ-1 RS485-2TX-2U24

depRTU-LT-TB

depRTU-LT-4MIF-3MlK.-4MUF-3MUK-20DFN-2DOA-5DOl-3DO.I-l RS485-2TX-WB-SER-2U24

depRTU-LT-F

depRTU-LT-4MIF-3MIK-4MUF-3MUK-14DIN-2DOA-l DOJ-1 RS485-2FX-2U24

depRTU-LT-FB

depRTU-LT-4MIF-3MIK-4MUF-3MUK-20D!N-2DOA-5DOI-3DOJ-l RS485-2FX-WB-SER-2U24

Наименование характеристики

Значение

Номинальное среднеквадратическое значение силы переменного тока /ном частотой от 42,5 до 57,5 Гц, А

1 или 5

Номинальное среднеквадратическое значение фазного/междуфазного напряжения переменного тока С7НОМ частотой от 42,5 до 57,5 Гц, В

(100/л/3)/100 230/(230- V3 )

Нормальные условия измерений: температура окружающего воздуха, °C относительная влажность воздуха, %

от+15 до +25 от 30 до 80

Пределы допускаемой основной абсолютной погрешности

Пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на 10 °C

±0,5 с/сутки

±0,09 с/сутки

Пределы допускаемой основной погрешности

Пределы допускаемой погрешности при температуре от 0 °C до +15 °C и от +25 °C до +50 °C

Пределы допускаемой погрешности при температуре от -40 °C до 0 °C не в ключ.

Пределы допускаемой погрешности при температуре св. +50 °C до +70 °C

±1 с/сутки

±2 с/сутки

±4 с/сутки

±4 с/сутки

Способ, по которому осуществляется синхронизация

Пределы допускаемой абсолютной погрешности измерения текущего времени при синхронизации, мкс

Протоколы NTP, SNTP

±100

Протокол РТР

±1

Входной сигнал 1PPS

±1

Обозначение

Измеряемый параметр

Диапазон измерений

Пределы допускаемой основной погрешности: абсолютной А, относительной 5, %, приведённой у*,%

MI

А

Среднеквадратическое значение силы переменного тока, А

ОТ 0,01-Уном до 1?5’7НОМ

±0,001 Лом (△)

В

Среднеквадратическое значение силы переменного тока, А

от 0,01Лом до I,5 Лом

±0,1 (5)

С

Среднеквадратическое значение силы переменного тока. А

от 0,01 Лом до 1 ,5’1ном

±0,002Лом(Д)

D

Среднеквадратическое значение силы переменного тока. А

от 0,01 Лом ДО 1 ,5 Лом

±0,2 (5)

Е

Среднеквадратическое значение силы переменного тока, А

ОТ 0,01 Лом до 1,5 Лом

±0,005 Лом (А)

F

Среднеквадратическое значение силы переменного тока, А

от 0,01 Лом ДО 1,5ЛоМ

±0,5 (8)

G

Среднеквадратическое значение силы переменного тока. А

ОТ 0,01 Ло.м ДО 1 ,5 Лом

±0,01 Лом (А)

Н

Среднеквадратическое значение силы переменного тока, А

от 0,01 Лом ДО 1 ,5 Лом

±1,0 (5)

К

Среднеквадратическое значение силы переменного тока, А

от 0,01 Лом до 27НОМ от 2 Лом до 40 Лом

±0,001 Лом (А)

+1,5 (5)

L

Среднеквадратическое значение силы переменного тока нулевой последовательности /0, А

от Одо 1,5 Лом

±0,2 (8)

М

Среднеквадратическое значение силы переменного тока, А

от 0.001 до 1. от 0,001 до 0,25 от 0,001 до 0.063

±0,5 (у)

Обозначение

Измеряемый параметр

Диапазон измерений

Пределы допускаемой основной погрешности: абсолютной А, относительной 6, %, приведённой у*,%

ми

А

Среднеквадратическое значение напряжения переменного тока, В

ОТ 0,1* (/ном ДО

1 >5’(/ном

±0,001 • {/Ном (А)

В

Среднеквадратическое значение напряжения переменного тока, В

ОТ 0,1’ (/ном ДО 1 >5* (/ном

±0,1 (5)

С

Среднеквадратическое значение напряжения переменного тока, В

от 0,1'(7НОМ ДО 1,5-{/ном

±0,002-{/«ом (△)

D

Среднеквадратическое значение напряжения переменного тока, В

ОТ 0,1 ‘//ном ДО 1,5-{/ном

±0,2 (3)

Е

Среднеквадратическое значение напряжения переменного тока, В

ОТ 0,1 '{/ном до

1,5-{/ном

±0.005-{/„ом (А)

F

Среднеквадратическое значение напряжения переменного тока, В

ОТ 0,1-{/„ом ДО 1 ,5'{/ном

±0,5 (3)

G

Среднеквадратическое значение напряжения переменного тока, В

ОТ 0,1 -{/ном ДО 1»5’{/нОМ

±0,01-{/ном(Д)

Н

Среднеквадратическое значение напряжения переменного тока, В

ОТ 0,1 -{/ном ДО 1,5'{/ном

±1,0 (3)

К

Среднеквадратическое значение напряжения переменного тока нулевой последовательности Uq, В

от Одо 1,2 -{/ном от 0 до 10

±0,2 (8)

±1,0 (8)

Примечания:

1 * - пределы допускаемой приведенной (к верхнему значению диапазона измерения) погрешности.

2 Пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на 10 °C составляют 'Л от пределов допускаемой основной погрешности.

Обозначение

Измеряемый параметр

Диапазон измерений

Пределы допускаемой основной погрешности: абсолютной Л, относительной 5, %, приведённой у*,%

WA

Частота сети, Гц

от 40 до 60

±0,01 (А)

Коэффициент мощности Кр (К? = P/S)

от -1 до +1

±0,2 (5)

Угол между напряжением и током каждой фазы, ...°

от -180 до +180

±0,5 (А)

Активная мощность Р, Вт

ОТ 0,8' Uном ДО 1,2’ С^ном»

ОТ 0,01 ’/ном до 1,5'7ном5

0,25 < \КР\< 1

±0,2 (5) для: 0,05-7НОМ<7< 1,5-/„ом 0,8< |2СР|< 1

±0,4 (5) для: 0,01-7ном</<0,05-7ном 0,8< |£Р|< 1

±0,3 (8) для: 0,1 '7ном<7<1,5'7Ном 0,5< |ЛГР|< 0,8

±0,5 (б) для: 0,02-7ном<7<0,1-7Ном 0,5 < |Хр|< 0,8

±0,5 (8) для: 0,1Jhom</<1,5'/hom 0,25 < |/Ср|< 0,5

Реактивная мощность Q**, вар

ОТ 0,8' t/цом ДО 1,2'[7Ном> от0,027ном до 1,5-7Н0М, 0,25< |Ке|< 1

±0.5 (8) для: 0,05-/Ном— 7 ^1,5'7Ном 0,8< |/Се|< 1, где Kq = Q/S

±0,75 (8) для: 0,027НОМ<7<0,05-7НОМ 0,8< |^|< 1

±0,5 (8) для: 0,1 '7ном— I— 1 >5'7ном 0,5< |^|< 0,8

±0,75 (8) для: 0,05-7НОМ<7<0,1 -7Ном 0,5<|ХГе|< 0,8

±0,75 (8) для: 0,1 -7цом—1,5-7ном 0,25<|7Со|<0,5

Обозначение

Измеряемый параметр

Диапазон измерений

Пределы допускаемой основной погрешности: абсолютной А, относительной 8, %, приведённой у*,%

WA

Полная мощность S, В- А

ОТ 0,8-С/ном

ДО 1,2’t/ном» ОТ 0,01 /ном ДО 1,5 '/ном

±0,5 (5) для: 0,05 /ном — I— 1 ,5 ‘/ном

±1,0 (8) для: 0,01 /ном</<0,05 /ном

Активная энергия***

—

Равны пределам погрешности, установленным для класса точности 0,2S по ГОСТ 31819.22-2012

Реактивная энергия***

—

Равны пределам погрешности, установленным для класса точности 1,0 по ГОСТ 31819.23-2012

WB

Частота сети, Гц

от 40 до 60

±0,01 (А)

Коэффициент мощности кР (Kp = P/S)

от -1 до +1

±0,2 (8)

Угол между напряжением и током каждой фазы, ...°

от -180 до +180

±0,5 (А)

Активная мощность А Вт

ОТ 0,8-t/ном ДО 1,2’ t/ном?

ОТ 0,01 ‘/ном ДО 1,5’/НОм,

0,25 < |7Ср| < 1

±0,5 (8) для: 0,05 '/[(ОМ —/— 1 ,5'/ном 0,8<|£/>|<1

±1,0 (8) для: 0,01-/ном</<0,05-/ном 0,8<|А7Р|<1

±0,6 (8) для:

0, 1 ’/ном ^/— 1 ,5’/ном 0,5<|Ар|<0,8

±1,0 (8) для: 0,02-/Ном—/<0,1 '/ном 0,5< |/СР|<0,8

±1,0 (8) для:

0,1 '/ном—/— 1,5-/ном

0,25< |ЛГР| <0,5

Обозначение

Измеряемый параметр

Диапазон измерений

Пределы допускаемой основной погрешности: абсолютной А, относительной 8, %, приведённой у*,%

WB

Реактивная мощность Q**, вар

от 0,8' t/ном до 1,2'f/noM,

ОТ 0,02 /ном до 1,5/ном,

0,25 < |£е| < 1

±0,5 (8) для: 0,05'/НОм— 7<1,5'/НОМ 0,8<|Хе|< 1, v^Ko=Q/S

±0,75 (8) для: 0,02-/НОЧ</<0,05-/НОМ 0,8<|АГ<?|< 1

±0,5 (8) для:

0,1 Лом —7— 1,5’/цОМ

0,5 < |КР| < 0,8

±0,75 (8) для: 0,05-/ном</<0,1 '/ном 0,5<|/Ср|< 0,8

±0,75 (5) для: 0,1 -Тцом— 7—1,5'/НОм 0,25<|7Се|< 0,5

Полная мощность, В-А

ОТ 0,8’ t/ном ДО 1,2* t/ном» ОТ 0,01 /ном ДО 1,5*/ном

±0,5 (8) для: 0,05Лом—Z— 1,5 /Ном

±1,0 (8) для: 0,0 1 /ном—/<0,05 /ном

Активная энергия***

—

Равны пределам погрешности, установленным для класса точности 0,5S по ГОСТ 31819.22-2012

Реактивная энергия***

—

Равны пределам погрешности, установленным для класса точности 1,0 по ГОСТ 31819.23-2012

Примечания

1 * - пределы допускаемой приведенной (к верхнему значению диапазона измерения) погрешности.

2 ** - абсолютное значение реактивной мощности Q рассчитывается по формуле q = Js2-p2

3 Пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на 10 °C составляют '/г от пределов допускаемой основной погрешности.

4 *** - только для модификаций depRTU-EM-xxx

Обозначе ние

Измеряемый параметр

Диапазон измерений

Пределы допускаемой основной относительной погрешности, %

ЕА

Мощность постоянного тока, энергия постоянного тока

ОТ 0,5’Оном ДО 1,5’Оном» от 0,257НОМ до 1,57НОм

±0,5

от 0,5 * (/ном до 1,5* (/ном? от 0,05*/ном ДО 0,25*/ном

±1,0

ОТ 0,5’(/ном ДО 1,5’(/ИОм, от 0,017ном ДО 0,05 7ном

±2,0

ЕВ

Мощность постоянного тока, энергия постоянного тока

ОТ 0,5’t/ном ДО 1,5’(/ном> от 0,257ном ДО 1,5'/ном

±1,0

ОТ 0,5' (/ном ДО 1,5’ (/ном, от 0,05-/„ом до 0,25’/ном

±2,0

ОТ 0,5’(/ном ДО 1,5'(/ном, ОТ 0,01 ’/ном ДО 0,05 ’/ном

±4,0

ЕА; ЕВ

Порог чувствительности, % номинального тока, не более

1

—

Примечания

1 Номинальные значения силы постоянного тока на первичных преобразователях (при использовании шунта 75 мВ), А: 5; 50; 100; 150; 300; 500; 750; 1000; 1500; 2000; 3000; 4000; 5000;6000; 7500.

2 Номинальные значения силы постоянного тока на первичных преобразователях ток-напряжение (напряжение на входе устройств в диапазоне от 0 до 10 В), А: 150, 300; 500; 750; 1000; 1500.

3 Номинальные значения напряжения постоянного тока на первичных преобразователях (напряжение на входе устройств в диапазоне от 0 до 10 В), В: 100; 400; 600; 800; 1500; 3000.

4 Пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на 10 °C составляют 'Л от пределов допускаемой основной погрешности.

Измеряемый параметр

Диапазон измерений

Пределы допускаемой погрешности (пределы допускаемой основной погрешности) абсолютной Д;

относительной 8, %; приведённой у, %

Примечание

Среднеквадратическое значение фазного, междуфазного напряжения и 2>, В

от 0,01-{/НОм3) ДО 1,5* £/ном

±0,03 (у) при 0,0 Г С/Ном <£/<0,1-t/ном; ±0,1 (у) при U> 0,1- С/ном

Пределы допускаемой погрешности у относительно t/H0M

Отрицательное отклонение фазного, междуфазного напряжения 8Ц_), %

от 0 до 90

±0,1 (Д)

—

Положительное отклонение фазного, междуфазного напряжения 8Ц+), %

от 0 до 50

±0,1 (Д)

—

Отклонение (установившееся отклонение) фазного, междуфазного напряжения 8Ц3), %

от -30 до +30

±0,2 (Д)

—

Частота/, Гц

от 42,5 до 57,5

±0,01 (Д)

—

Отклонение частоты Д/, Гц

от -7,5 до +7,5

±0,01 (Д)

—

Коэффициент несимметрии напряжений по обратной последовательности ASu, %

от 0 до 30

±0,15 (Д)

—

Коэффициент несимметрии напряжений по нулевой последовательности /Сои, %

от 0 до 30

±0,15 (Д)

—

Суммарный    коэффициент

гармонических составляющих (коэффициент     искажения

синусоидальности     кривой)

фазного,      междуфазного

напряжения /Си, %

от 0,1 до 30

±0,05-(Д)

/Си < 1

±5,0 (8)

Яц> 1

Коэффициент п-ой гармонической составляющей фазного, междуфазного напряжения /Сион, % (для п от 2 до 50)

от 0,05 до 30

±0,05 (Д)

/Си<п) < 1

±5,0 (8)

Лц(п) - 1

Измеряемый параметр

Диапазон измерений

Пределы допускаемой погрешности (пределы допускаемой основной погрешности) абсолютной Д;

относительной 8, %; приведённой у, %

Примечание

Среднеквадратическое значение n-ой гармонической составляющей фазного, междуфазного напряжения Ug(n), В (для п от 2 до 50)

от 0,0005-(/ном ДО 0,3■(/ном

±0,05 (у)

(/sg(n)<~0,0 1 • (/ном Пределы допускаемой погрешности у относительно (/НОм

±5,0 (8)

(/sg(n)-0,01 '(/ном

Коэффициент т-ой интергамонической составляющей фазного, междуфазного напряжения Kuisg(m), % (ДО 50 порядка)

от 0,05 до 30

±0,05 (Д)

/Cllisg(m)<l

±5,0 (8)

/(uisg(m)— 1

Среднеквадратическое значение т-ой интергамонической составляющей фазного, междуфазного напряжения t/isg(m), в (до 50 порядка)

от 0,0005 -[/„ом ДО 0,3’С^ном

±0,05 (у)

Г isg(m)<'0,01 ’ (/ном Пределы допускаемой погрешности у относительно (/ном

±5,0 (8)

(/isg(m)—0,01 '(/ном

Длительность провала и прерывания напряжения Дг„, с

от 0,01 до 60

±0,02 (Д)

—

Глубина провала напряжения 8(/п, %

от 10 до 100

±0,2 (Д)

—

Остаточное напряжение при провале напряжения (/res, В

ОТ 0,01’(/ном ДО 0,9‘ (/ном

±0,2 (у)

Пределы допускаемой погрешности у относительно (/110М

Длительность перенапряжения Д/псри, с

от 0,01 до 600

±0,02 (Д)

—

Коэффициент временного перенапряжения «пери- отн.ед.

от 1,1 до 2,0

±0,002 (Д)

—

Максимальное значение напряжения при перенапряжении (/пер, В

ОТ 1,1-(/ном до 2,0-(/„ом

±0,2 (у)

Пределы допускаемой погрешности у относительно (/НОм

Доза фликера (кратковременная Pst, длительная Pit), отн.ед.

от 0,2 до 20

±5 (8)

—

Средиеквадратическое значение силы переменного тока /4), А

ОТ 0,01 /ном ДО 1,5 /ном

±0,03 (у) при 0,0 1 ’/ном — / < 0,1 '/ном! ±0,1 (у) при /> Д/7Н0М

Пределы допускаемой погрешности у относительно /ном

Измеряемый параметр

Диапазон измерений

Пределы допускаемой погрешности (пределы допускаемой основной погрешности) °: абсолютной А; относительной 6, %;

приведённой у, %

Примечание

Коэффициент несимметрии токов по обратной последовательности К21, %

от 0 до 250

±0,1 (А)

0,05 7н0м — /— 1,57Ном

Коэффициент несимметрии токов по нулевой последовательности Koi, %

от 0 до 250

±0,1 (А)

0,05 7Н0М <   1,57ном

Суммарный    коэффициент

гармонических составляющих (коэффициент    искажения

синусоидальности кривой) тока К, %

от 0,1 до 100

±0,15 (А)

0,017Н0М< 7<0,17Н0М, К,<3

±5,0 (5)

0.017Ном — 7—0,17Ном, К/>3

±0.05 (А)

7 >0,17Н0м, /<1<2,5

±2,0 (6)

7>0,17НОМ, /С1>2,5

Коэффициент и-ой гармонической составляющей тока K[W, % (для и от 2 до 50)

от 0,05 до 100

±0,15 (А)

7Ci(ri)<3

±5,0 (5)

Кцп)>3

Среднеквадратическое значение /?-ой гармонической составляющей тока Zsg(n)» А (для п от 2 до 50)

от 0,0005 7„0М до АюМ

±0,15 (у)

Zsg(n)<0,037HOM Пределы допускаемой погрешности у относительно /ном

±5,0 (6)

Аг(и|—0,0э711ом

Коэффициент /77-ОЙ интергармонической составляющей тока AjiSg(m>> % (до 50 порядка)

от 0,05 ДО 250/(777 + 1)

±0,157ном/7(1) (А)

7Clisg(m)<'3' Iцом/7(1)

±5.0 (S)

T^Iisg(m)—3' /ном//(1)

Среднеквадратическое значение /77-ой интергармонической составляющей тока 7jSg(m), А (до 50 порядка)

от 0,0005 7,10м до 2,57ном/(т77+ 1)

±0,15 (у)

/isg(m)<'0,03 7Н0М Пределы допускаемой погрешности у относительно /ном

±5,0 (5)

/isg(m)—0,037цо.м

Угол фазового сдвига между фазными напряжениями основной частоты фи,°

от -180 до +180

±0,1 (А)

0,8-f7HOM<f7< 1,2-(/ном

Измеряемый параметр

Диапазон измерений

Пределы допускаемой погрешности (пределы допускаемой основной погрешности) абсолютной А;

относительной б, %; приведённой у, %

Примечание

Угол фазового сдвига между фазными токами основной частоты (р\, ...°

от -180 до +180

±0,1 (А)

0,1 7Ном</<1 ,5'/ном

±0,3 (А)

0,01/НОм</<0,17ном

Угол фазового сдвига между напряжением и одноименным током основной частоты <pui5),...°

от -180 до +180

±0,1 (А)

0, 1 '/ном—/— 1 ,5 7цом 0,8-//КОм± С' <1,2'{7Ном

±0,3 (А)

0,01'/ном</<0,1'/ном

0,8't/HOM<C/<l ,2'Lhom

±3 (А)

0,0 1 7НОМ^/— 1 ,5 '/ном 0,01 •UnOM<U< 0,8'{7ном

Угол фазового сдвига между и-ми гармоническими составляющими напряжения и тока фицп),...°

от -180 до +180

±3 (А)

0,01'/ном</<0,17ном 0,8-17НОМ<€/ 5 %<£/(„> 5 °/о<Ки(п)

±5 (А)

0,0 1/ном—/—0, 1 7ном 0,8'{/Ном—£/

1 %<К[(П)<5 % \°/0<Ким<5 %

±1(А)

^0,1-/ном 0,8'С/НОМ<{/ 5 %<К1(п) 5 %<^и(п)

±3 (А)

/>0,1 7НОМ 0,8-(7НОМ<//

1 %<K/(„j<5 %

1 °/0<Ким<5 %

Угол фазового сдвига п-ой (от 2 до 50) гармонической составляющей напряжения <PU(n), ...°

от -180 до +180

±3 (А)

0,8'//НоМ<(/

0,2 %<^и(П)< 1 %

±1,5 (А)

0,8-Ц1ОМ<(/

1 %<Ки(П)< 5 %

±0,9 (А)

0,8'<7НОМ<(7

5 %

Коэффициент мощности КР (КР = P/S)

от -1 до +1

±0,01 (А)

0,05/НОм</<1,5/нОМ

±0,02 (А)

0.01 7цом±/<0.0571|ом

Измеряемый параметр

Диапазон измерений

Пределы допускаемой погрешности (пределы допускаемой основной погрешности) °: абсолютной А; относительной 5, %; приведённой у, %

Примечание

Активная мощность Рь\ Вт: а) фазная, трехфазная при симметричной нагрузке;

6) при однофазной нагрузке

ОТ 0,8't/ном до 1,2 t/H0M, ОТ 0,01 /ном

ДО 1,5 /цом5 0,25< |А>| < 1

а) ±0,2 (5) б) ±0,3 (5)

0,05/ном</<1 ,57НОМ 0,8<|/СР|< 1

а) ±0,4 (б)

0,01/нОМ</<0,05/ном

0,8<|Х’р|< 1

а) ±0,3 (5)

б) ±0,4 (5)

0,1 '/цом—/—1,5‘/Н0М 0;5<|ЛГр|< 0.8

а) ±0,5 (б)

0,02-/ном</<0,1-/ном

0,5<|/Ср|< 0,8

а) ±0,5 (б)

0,1 7ном</<1,5 7н0м 0,25<|£р|< 0.5

Активная мощность прямой последовательности Р\, Вт

ОТ 0,001 Shom ДО 1 >5 '«$нОМ

± [0,5+0,02 (|5Н0М/Р,-1|)]

(8)

бном - f/ном /ном

Активная мощность обратной последовательности Р2, Вт

ОТ 0,001 Shom ДО 1,5-Shom

±[0,5+0,02(|5ном//’2-1|)]

(8)

б'ном — //ном /цом

Активная мощность нулевой последовательности Рц, Вт

ОТ 0,00 1 Shom до 1 э^’б'ном

±[0,5+0,02(|5ном/Ро-1|)]

(8)

б'ном — //ном /ном

Активная однофазная, трехфазная мощность и-ой гармонической составляющей Рщ), Вт (для п от 2 до 50)

от O.OOIShom до 0,2‘5цОМ

±[0,5+0,02(|5HOM/P(n)-11)]

(6)

*$НОМ ~ f/ном'/ном

Реактивная однофазная.

трехфазная мощность Q1}, вар

ОТ 0,8'С/ном

ДО 1,2-//Ном, от 0.02 /ном до 1,5 7Н0М, 0,25 < |/Се| < 1

±0,5 (б)

0,05/ном</<1,5-/ном 0,8<|Ке|< 1, где К() = Q/S

±0,75 (б)

0,02/ном</<0,05/Ном

0,8<|/Ср|< 1

±0,5 (б)

0,1 ’/ном—/ —1,5'/ном 0,5<|//О|<0.8

±0,75 (б)

0.05/ном</<0,17|10м

0,5<|/Ср|< 0,8

±0,75 (б)

0,17Н0М</< 1,57цом 0,25<|/Ср|< 0.5

Реактивная мощность прямой последовательности Q\, вар

от 0,001 Яном до IjS'^HOM

±[0,5+0,02(|SHOm/2i-1|)]

(8)

‘S'hOM — //ном /ном

Измеряемый параметр

Диапазон измерений

Пределы допускаемой погрешности (пределы допускаемой основной погрешности) абсолютной А;

относительной 3, %; приведённой у, %

Примечание

Реактивная мощность обратной последовательности Qz, вар

ОТ 0,001 -Shom ДО 1,5’5нОМ

± [0,5+0,02-(|SHom IQi -1|)] (5)

Shom “ ном’/ном

Реактивная мощность нулевой последовательности go, вар

ОТ 0,001 Shom ДО 1,5 ’Shom

± [0,5+0,02 • (|SH0M /Qo - 1|)] (б)

Shom ~ t/ном'/ном

Реактивная однофазная, трехфазная мощность п-ой гармонической составляющей g(n), вар (для п от 2 до 50)

ОТ 0,001- Shom ДО 0,2' Shom

± [0,5+0,02 (|SI1OM /g(n)-1|)] (S)

Shom ~ t/ном /ном

Полная однофазная,

ОТ 0,8*t/ном

ДО l,2*t/HOMj

± 0,5 (3)

0,05 /НОм</< 1,5 /ном

трехфазная мощность S8), В-А

От 0,01 Jhom ДО 1,5 ’/ном

± 1,0 (3)

0,01/„ом</<0,05/НОм

Полная мощность прямой последовательности Si, В-А

ОТ 0,00 1 -Shom ДО 1,5 -SH0M

±[0,5+0,02-(|Shom/S'1-1|)]

(5)

Shom ~~ t/ном /ном

Полная мощность обратной последовательности S2, В-А

ОТ 0,001-Shom до 19 5 Shom

±[0,5+0,02-(|Shom/S2-1|)]

(б)

Shom t/ном /ном

Полная мощность нулевой последовательности So, В-А

ОТ 0,001 Shom ДО 1,5"Shom

±[0,5+0,02(|SHOM/So-l|)]

(б)

Shom — t/ном'/ном

Полная однофазная, трехфазная мощность л-ой гармонической составляющей S(n), В А (для л от 2 до 50)

ОТ 0,001 5Н0М ДО 0,2 Shom

± [0,5+0,02 (|SH0M/S(n)-l|)]

(б)

S' = IJ I ° ном ^ном ■‘НОМ

Измеряемый параметр

Диапазон измерений

Пределы допускаемой погрешности (пределы допускаемой основной погрешности) абсолютной А;

относительной 5, %; приведённой у, %

Примечание

Активная энергия Wp 9>, кВт-час:

а) фазная, трехфазная при симметричной нагрузке;

б) при однофазной нагрузке

—

а) ±0,2 (5) б) ±0,3 (8)

0,05-7, iom<Z<1,5Jhom 0.8< |А7Р|< 1

а) ±0,4 (8)

0,01-7НОМ<7<0,05-7„ОМ

0,8<|/Ср|< 1

а) ±0,3 (8)

б) ±0,4 (8)

0,1 -7НОм<7<1 >5-7Н0М 0,5<|АГр|< 0,8

а) ±0,5 (8)

0,02-7НОм^7<0,1 -/ном 0,5<|ХР|< 0,8

а) ±0,5 (8)

0,1 -/„ом—7^1,5-7„ом 0,25<|7СР|< 0,5

Активная энергия прямой последовательности Wp(i>, кВт-час

—

±[0,5±0,02(|SHOM/Pi-l|)]

(5)

^ном — ^ном'Люм

Реактивная однофазная, трехфазная энергия Wq1”1, кварчас

—

±0,5 (8)

0,05-7НОМ < 7< 1,5-7„ом 0,8 < |Ке| < 1, где Ко = Q/S

±0,75 (8)

0,02-7„ОМ<7<0,05-7„ОМ 0,8 < |£0| < 1

±0,5 (8)

0,1 -7ном 7 < 1,5-7Н0М 0,5 < |К0| < 0,8

±0,75 (8)

0,05-7НОм<7<0,1-7„ом

0,5 < |/Ср| < 0,8

±0,75 (8)

0,1 -7Н0М 7 < 1,5-7Н0М 0,25 < |7Ср| < 0,5

Реактивная энергия прямой последовательности Wq(i), квар час

—

±[0,5±0,02(|5HOM/2i-l|)]

(8)

8ном — б'ном’7ном

Название характеристики

Значение характеристики для

depRTU-SV256AY, depRTU-SV80AY

Диапазон измерения и преобразования напряжения переменного тока в диапазоне частот переменного тока от 42,5 до 69 Гц, В

от 0,01 * t/ном ДО 2’ t/ном

Пределы     допускаемой     основной

приведенной (к номинальному значению напряжения      переменного     тока)

погрешности преобразования и измерения напряжения переменного тока в диапазоне частот от 42,5 до 69 Гц, %*

±0,03 (у) при 0,01-£/ном< С/< 0,1-(/ном;

±0,1 (у) при и> 0,1 -t/ном

Максимальное время задержки выдачи входного отсчета в Ethernet среду (при условии: 1 ASDU в Ethernet пакете и скорости в Ethernet не менее 100 Мбит/с), мкс, не более

500

Пределы     допускаемой     основной

абсолютной погрешности преобразования угла фазового сдвига между входным и выходным напряжением переменного тока (в диапазоне от 0,1 • t/H0M до 1,5- 6/Ном), .. °

Y=

В

±0,1

С

±0,05

Количество выборок за период номинальной частоты счет/период

256/80

Частота              аналого-цифрового

преобразования, Гц

12800/4000

Формат передачи данных

Цифровой поток в соответствии с 1ЕС 61850-9-2 и 1ЕС 61850-8-1

Название характеристики

Значение характеристики для

depRTU-SV256Y,Y2> depRTU-SV80Y1Y2

depRTU-SV80-R

Диапазон      измерения      и

преобразования силы переменного тока в диапазоне частот переменного тока от 42,5 до 69 Гц, А

ОТ 0,01 /ном ДО 1 >5 ‘/ном

от 0 до 40 /ном (Режим кратковременной нагрузки до 0,5 с)

Пределы допускаемой основной погрешности*    измерения    и

преобразования силы переменного тока в диапазоне частот от 42,5 до 69 Гц, %

Y,=

D

± 0,5 (5***) при 0,01 7Ном</< 0,057„0М;

± 0,3 (5***) при 0,05711Ом</< 0,33'Zhom!

±0,1 (у**) при 1> 0,337Ном

±0,03 (у**) при Z < 0,17Н0М;

±0,2 (§***) при 0,17но„</< 1,57НОм,

±1,5 (§***) при /> 1,57НОМ

Е

± 0.2 (6***) при 0,017Н0М < I < 0,057НОМ;

± 0,1 (§***) при / > 0,05’Уном

±0.03 (у**) при /<0,17ном;

±0,2 (§***) при 0,17н0м< 1 < 1,57НОМ;

±1,5 (§***) при — 1,57НОм

Максимальное время задержки выдачи входного отсчета в Ethernet среду (при условии: 1 ASDU в Ethernet пакете и скорости в Ethernet не менее 100 Мбит/с), мкс, не более

500

Пределы допускаемой основной абсолютной         погрешности

преобразования угла фазового сдвига между силой переменного тока на входе и выходе (в диапазоне от 0,17||0М до 1,5/ном), О

y2=

F

±0,1

±0,5

G

±0.05

Количество выборок за период номинальной частоты счет/период

256/80

80

Частота       аналого-цифрового

преобразования, Гц

12800/4000

4000

Формат передачи данных

Цифровой поток в соответствии с IEC 61850-9-2 и IEC 61850-8-1

Обозначение

Диапазон измерений

Пределы допускаемой основной погрешности: абсолютной А; приведённой у*,%

AI

А

от 0 до 10В

±0,25 (у)

В

от 0 до 5 мА

С

от 0 до 20 мА от 4 до 20 мА

D

от 0 до 20 мА от 4 до 20 мА

±0,1 (у)

Е

от 0 до 5 мА

F

от -10 до +10 В от -5 до +5 В

±0,1 (у)

G

от 0 до 5 В от 0 до 10В

±0,1 (у)

Н

от -20 до +20 мА

±0,1 (У)

К

от 0 до 60 мВ

±0,15 (А)

L

от 0 до 75 мВ

±0,5 (у)

М

от 0 до 2 В

±0,25 (у)

N

от 0,8' f/ном до 1,2'С7Ном> f/ном = (100/г/З ) / 230 В постоянного

тока

±0,005-f/ном (А)

О

от 38 до 105 Ом

±0,2 (у)

Р

от 76 до 210 Ом

Q

от 76 до 320 Ом

R

от 380 до 1050 Ом

S

от 48 до 160 Ом

Т

от 96 до 320 Ом

и

от 38 до 210 Ом

±0,1 (У)

V

от 0 до 1400 Ом от 1400 до 2000 Ом

±1 (А)

±2 (А)

W

от 0 до 3150 Ом от 3150 до 4500 Ом

±2 (А)

±4 (А)

Примечания

1* - пределы допускаемой приведенной (к верхнему значению диапазона измерения) погрешности.

2 Пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на 10 °C составляют !6 от пределов допускаемой основной погрешности.

Обозначение

Диапазон изменения выходных сигналов

Пределы допускаемой основной приведенной (к верхнему значению диапазона измерения) погрешности, %

АО

А

от 0 до 5 мА

±0.1

В

от 0 до 10В

С

от 0 до 20 мА

Обозначение

Характеристики

С1

А

в

с

Измеряемый параметр

Счет импульсов и частота входного сигнала

Счет импульсов

Счет импульсов и частота входного сигнала

Диапазон входного сигнала/Вх> Гц

от 10 до 5000

от 0,1 до 200

от 0,1 до 200

Длительность импульса, % от длины минимального периода, не менее

от 40 до 60

от 40 до 60

от 40 до 60

Пределы допускаемой абсолютной погрешности счета импульсов, имп.

±1

±1

±1

Время измерения частоты /изм, мс

1000

—

Программируется в диапазоне от 5 до 65000

Временное разрешение /раз, мс

—

—

1

Пределы допускаемой относительной погрешности канала измерения частоты, %

(1/(0вм-/вх))-100 +0,01

—

(/раз^изм) ’ 1 00 +0,01

Характеристика

Значение

Устройства соответствуют 1 классу по способу защиты человека от поражения электрическим током согласно ГОСТ 12.2.007.0-75

Потребляемая мощность (при (Лом), В А, не более

15

Потребляемая мощность по каждому измерительному токовому входу, В А, не более

0,3

Потребляемая мощность по каждому измерительному входу напряжения, В А, не более

0,2

Потребляемая мощность по каждому измерительному входу напряжения, В А, при питания от измерительных цепей, не более

10

Рабочие условия измерений:

температура окружающего воздуха, °C:

1) для устройств без подсистемы подогрева/термостатирования;

2) для устройств полевого исполнения (depRTU-ПП-хх) с подсистемой подогрева/термостатирования

относительная влажность воздуха, без образования конденсата при температуре +30 °C, %

от -40 до +70

от -70 до +55

до 98

Габаритные размеры устройств (ШХВ><Г), мм, не более: крейтового исполнения (depRTU-хх/ depRTU-S-xx) крейтового исполнения (depRTU-H-xx) крейтового исполнения (depRTU-R-xx) полевого исполнения (depRTU-ПП-хх) исполнения depRTU-LT-xx исполнения depRTU-P-xx исполнения depRTU-EM-xx

710x145x170 710x180x170 240x210x170 285x260x80 170x150x80

300x200x100 190x220x100

Масса устройства, кг, не более:

крейтового исполнения (depRTU-xx / depRTU-S-xx)

крейтового исполнения (depRTU-H-xx / depRTU-R-xx)

полевого исполнения (depRTU-ПП-хх)

исполнения depRTU-LT-хх/ depRTU-P-xx

исполнения depRTU-EM-xx

8.0

12,0

4.0

1.0

2,0

Средний срок службы, лет, не менее

40

Средняя наработка на отказ, ч, не менее

140 000

Среднее время ремонта/восстановления работоспособности путем замены из ЗИП, включая конфигурирование, минут, не более

30

Наименование

Обозначение

Количество

Устройство многофункциональное depRTU

—

1 шт.

Паспорт

ДПАВ.421457.501ПС

1 шт.

Руководство по эксплуатации

ДПАВ.421457.501РЭ

1 шт.

Методика поверки

4252-501-86507412-2016

МП с изменением № 1

1 шт.

Наименование

Обозначение

Количество

ПО «depCalibrSV» |}

—

1 шт.

Устройство depRTU-3l)

—

1 шт.

- поставляется по заказу.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

depRTU

depCalibrSV

Номер версии (идентификационный номер ПО)

не ниже 1.10

не ниже 0.0.1.0

Цифровой идентификатор ПО

—

—
