Преобразователи измерительные серии PR
| Номер в ГРСИ РФ: | РБ 03 13 6673 18 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | "PR electronics A/S", Дания |
Преобразователи измерительные серии PR (далее - преобразователи), в зависимости от модели, предназначены для измерения напряжения, силы постоянного тока, сопротивления постоянному току, сигналов термопар (далее - ТП), термопреобразователей сопротивления (далее - ТС) и преобразования измеряемого параметра в пропорциональный выходной аналоговый сигнал силы постоянного тока и / или в цифровой сигнал по протоколам HART, FOUNDATION Fieldbus, Profibus PA.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6673 18 |
| Наименование | Преобразователи измерительные серии PR |
| Год регистрации | 2018 |
| Номер сертификата | 11942 |
| Дата регистрации | 2018-09-27 |
| Срок действия | 2028-08-30 |
| Получатель сертификата | ООО «ПК «ТЕСЕЙ», г. Обнинск, Калужская обл., Российская Федерация |
Производитель / Заявитель
Фирма "PR electronics A/S"
Адрес: Lerbakken 10, DK-8410, Ronde, Denmark
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2842-2018. |
Поверители
Скачать
|
Описание типа РБ 03 13 6673 18 [2019-02-25]
rb-03-13-6673-18_2019-02-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 6673 18 [2023-08-30]
rb-03-13-6673-18_2023-08-30.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи измерительные серии PR (далее - преобразователи), в зависимости от модели, предназначены для измерения напряжения, силы постоянного тока, сопротивления постоянному току, сигналов термопар (далее - ТП), термопреобразователей сопротивления (далее - ТС) и преобразования измеряемого параметра в пропорциональный выходной аналоговый сигнал силы постоянного тока и / или в цифровой сигнал по протоколам HART, FOUNDATION Fieldbus, Profibus PA.
Область применения - работа с вторичной аппаратурой, регуляторами и системами централизованного контроля и управления производственными процессами в различных отраслях промышленности, в том числе, во взрывоопасных условиях производства.
Описание
Принцип действия преобразователей основан на преобразовании сигналов, поступающих от ТП, ТС, измерительных мостов, потенциометров, устройств с нормированным аналоговым сигналом силы постоянного тока и напряжения в унифицированный электрический выходной сигнал силы постоянного тока, а также в цифровой сигнал для передачи по HART-протоколу или в цифровой сигнал промышленной сети FOUNDATION FIELDBUS или PROFIBUS РА.
Конструктивно преобразователи представляют собой конструкции прямоугольной или круглой (в зависимости от модели) формы, внутри которых смонтированы измерительные цепи преобразования и усиления, а также цепи питания и сигнализации.
В зависимости от конструктивного исполнения преобразователи могут быть установлены как непосредственно в соединительную коробку первичного преобразователя, так и в полевой корпус или на DIN-рейку.
В зависимости от исполнения преобразователи: могут быть одноканальными или многоканальными; могут быть общего назначения или иметь вид взрывозащиты «искробезопасная цепь i».
Программное обеспечение (ПО) систем состоит из двух частей: из встроенного и внешнего ПО. Метрологически значимым является только встроенное ПО. Данное ПО устанавливается в электронный блок преобразователей на заводе-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению нахцщяже-нии всего времени функционирования изделия. Структура встроенного ПО ис^йчает возможность несанкционированного влияния на измерительную информацию.м4ден<г^фй1<а\ ционные данные встроенного ПО отсутствуют. ( ; i
ловувввтоо/ //
Внешнее фирменное ПО PReset предназначено для конфигурирования и отображения измеряемого параметра при подключении преобразователей к персональному компьютеру (ПК) по HART-протоколу. Номер версии внешнего фирменного ПО не ниже 8.02.1006.

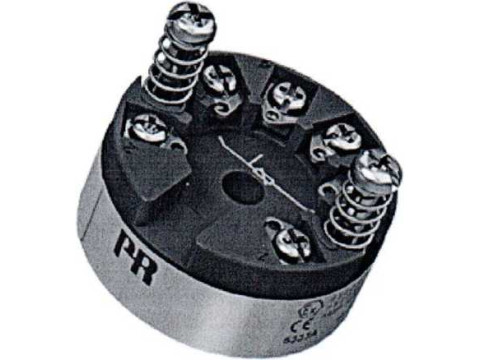

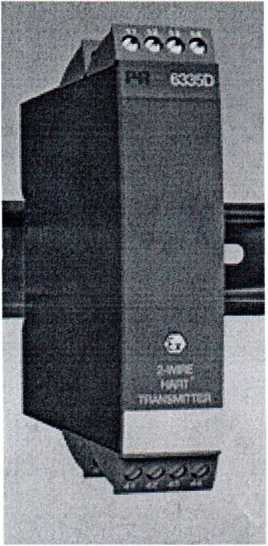

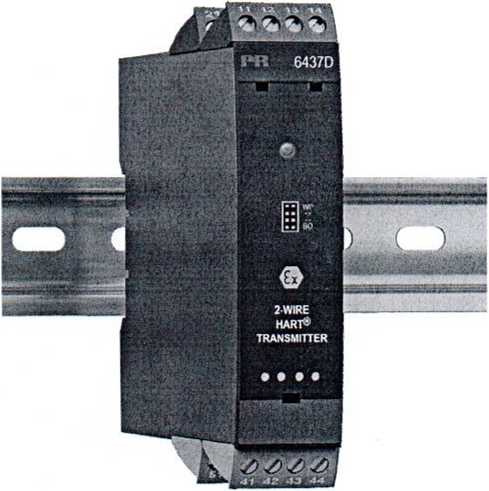

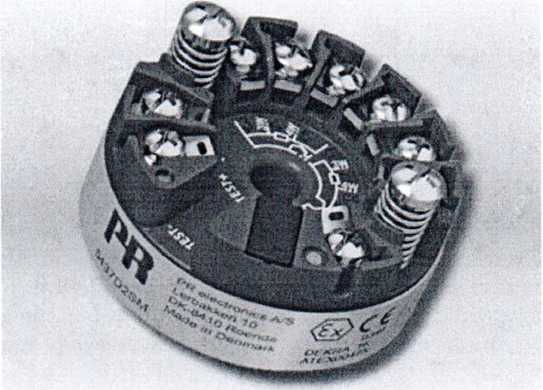

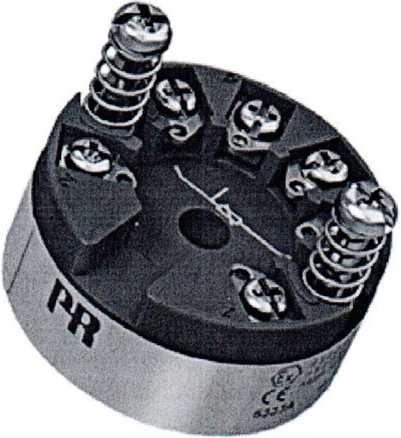

Внешний вид преобразователей приведён на рисунке 1.
Место нанесения знака поверки указаны в приложении А.
5331,5333, 5334, 5335, 5337, 5343, 5350
5437
6331, 6333, 6334, 6335, 6337, 6350
6437
Рисунок 1 - Общий вид преобразователей
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические и технические характеристики преобразователей приведены в таблицах 1-4.
Таблица 1 - Метрологические характеристики преобразователей моделей 53хх, бЗхх
|
Модель |
Тип входного сигнала, диапазон измерений |
Минимальный устанавливаемый диапазон измерений |
Тип выходного сигнала |
Пределы допускаемой основной погрешности при температуре окружающего воздуха нормальных условий от +20 °C до +28 °C (выбирается большее значение) |
Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающего воздуха от нормальных условий на каждый 1 °C (выбирается большее значение) | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 | |
|
5331 |
ТС Pt1OO |
25 °C |
сила постоянного тока от 4 до 20 мА |
±0,2 °C |
±0,05 % от ДИ |
±0,01 °C |
±0,01 % от ДИ | |
|
сопротивление от 0 до 5 кОм |
30 Ом |
±0,1 Ом |
±0,01 Ом | |||||
|
ТП типов В, R, S |
100 °C |
±2 °C |
±0,2 °C | |||||
|
L (ТХК)* |
50 °C |
±2 °C |
±0,2 °C | |||||
|
ТП типов Е, J, К, N, Т |
50 °C |
±1 °C |
±0,05 °C | |||||
|
напряжение постоянного тока от -12 до +800 мВ |
5 мВ |
±10 мкВ |
±1 мкВ | |||||
|
5333 |
ТС Pt100 |
25 °C |
сила постоянного тока от 4 до 20 мА |
±0,3 °C |
±0,1 % от ДИ |
±0,01 °C |
±0,01 % от ДИ | |
|
сопротивление от 0 до 10 кОм |
30 Ом |
±0,2 Ом |
±0,02 Ом | |||||
|
5334 |
ТП типов В, R, S |
100 °C |
сила постоянного тока от 4 до 20 мА |
±2 °C |
±0,05 % от ДИ |
±0,2 °C |
±0,01 % от ДИ | |
|
L (ТХК)* |
50 °C |
±2 °C |
±0,2 °C | |||||
|
ТП типов Е, J, К, N, Т |
50 °C |
±1 °C |
±0,05 °C | |||||
|
напряжение постоянного тока от -12 до +150 мВ |
5 мВ |
±10 мкВ |
±1 мкВ | |||||
|
5335 |
ТС РИ00 |
10 °C |
сила постоянного тока от 4 до 20 мА с протоколом HART |
±0,1 °C |
±0,05% от ДИ |
±0,005 °C |
±0,005 % от ДИ | |
|
сопротивление от 0 до 7 кОм |
25 Ом |
±0,1 Ом |
±0,005 Ом | |||||
|
ТП типов В, R, S |
100 °C |
±1 °C |
±0,1 °C | |||||
|
ТП типов Е, J, К, N, Т |
50 °C |
±0,5 °C |
±0,025 °C | |||||
|
напряжение постоянного тока от -800 до +800 мВ |
2,5 мВ |
±10 мкВ |
±0,5 мкВ | |||||
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
5337 |
ТС Pt50, Pt100, Pt200, Pt500, PtIOOO |
10 °C |
сила постоянного тока от 4 до 20 мА с протоколом HART |
±0,1 °C |
±0,05 % от ДИ |
±0,005 °C |
±0,005 % от ДИ |
|
сопротивление от 0 до 7 кОм |
25 Ом |
±0,1 Ом |
±0,005 Ом | ||||
|
ТП типов R, S |
100 °C |
±1 °C |
±0,1 °C | ||||
|
L (ТХК)* |
50 °C |
±1 °C |
±0,1 °C | ||||
|
ТП типа В: от 85 °C до 160 °C свыше 160 °C до 400 °C свыше 400 °C |
100 °C |
±8 °C ±3 °C ±1 °C |
±0,8 °C ±0,3 °C ±0,1 °C | ||||
|
ТП типов Е, J, К, N, Т |
50 °C |
±0,5 °C |
±0,025 °C | ||||
|
напряжение постоянного тока от -800 до +800 мВ |
2,5 мВ |
±10 мкВ |
±0,5 мкВ | ||||
|
5343 |
сопротивление от 0 до 100 кОм |
1 кОм |
сила постоянного тока от 4 до 20 мА |
±0,05 Ом |
±0,1 % от ДИ |
±0,002 Ом |
±0,01 % от ДИ |
|
5350 |
ТС Pt50, Pt100, Pt200, Pt500, PtIOOO |
— |
Цифровые про-токолы: PROFI-BUS РА; FOUN-DATION Fieldbus |
±0,1 °C |
±0,05 % от ИВ |
±0,002 °C |
±0,002 % от ИВ |
|
сопротивление от 0 до 10 кОм |
— |
±0,05 Ом |
±0,002 Ом | ||||
|
ТП типов В, R, S |
— |
±1 °C |
±0,025 °C | ||||
|
ТП типов Е, J, К, N, Т |
— |
±0,5 °C |
±0,010 °C | ||||
|
напряжение постоянного тока от -800 до +800 мВ |
— |
±10 мкВ |
±0,2 мкВ |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
6331 |
ТС РПОО |
25 °C |
сила постоянного тока от 4 до 20 мА |
±0,2 °C |
±0,05 % от ДИ |
±0,01 °C |
±0,01 % от ДИ |
|
сопротивление от 0 до 5 кОм |
30 Ом |
±0,1 Ом |
±0,01 Ом | ||||
|
ТП типов В, R, S |
100 °C |
±2 °C |
±0,2 °C | ||||
|
L (ТХК)* |
50 °C |
±2 °C |
±0,2 °C | ||||
|
ТП типов Е, J, К, N, Т |
50 °C |
±1 °C |
±0,05 °C | ||||
|
напряжение постоянного тока от -12 до +800 мВ |
5 мВ |
±10 мкВ |
±1 мкВ | ||||
|
6333 |
ТС РПОО |
25 °C |
сила постоянного тока от 4 до 20 мА |
±0,3 °C |
±0,1 % от ДИ |
±0,01 °C |
±0,01 % от ДИ |
|
сопротивление от 0 до 10 кОм |
30 Ом |
±0,2 Ом |
±0,02 Ом | ||||
|
6334 |
ТП типов В, R, S |
100 °C |
сила постоянного тока от 4 до 20 мА |
±2 °C |
±0,05 % от ДИ |
±0,2 °C |
±0,01 % от ДИ |
|
L (ТХК)* |
50 °C |
±2 °C |
±0,2 °C | ||||
|
ТП типов Е, J, К, N, Т |
50 °C |
±1 °C |
±0,05 °C | ||||
|
напряжение постоянного тока от -12 до +150 мВ |
5 мВ |
±10 мкВ |
±1 мкВ | ||||
|
6335 |
ТС РПОО |
10 °C |
сила постоянного тока от 4 до 20 мА с протоколом HART |
±0,1 °C |
±0,05 % от ДИ |
±0,005 °C |
±0,002 % от ДИ |
|
сопротивление от 0 до 7 кОм |
25 Ом |
±0,1 Ом |
±0,005 Ом | ||||
|
ТП типов В, R, S |
100 °C |
±1 °C |
±0,1 °C | ||||
|
ТП типов Е, J, К, N, Т |
50 °C |
±0,5 °C |
±0,025 °C | ||||
|
напряжение постоянного тока от -800 до +800 мВ |
2,5 мВ |
±10 мкВ |
±0,5 мкВ |
Окончание таблицы 1
|
j/oif ;/ф / /р / 1 II ч ’ •VS\ |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 | |
|
6337 |
ТС Pt50, Pt100, Pt200, Pt500, PtIOOO |
10 °C |
сила постоянного тока от 4 до 20 мА с протоколом HART |
±0,1 °C |
±0,05 % от ДИ |
±0,005 °C |
±0,005 % от ДИ | ||
|
сопротивление от 0 до 7 кОм |
25 Ом |
±0,1 Ом |
±0,005 Ом | ||||||
|
ТП типов R, S |
100 °C |
±1 °C |
±0,1 °C | ||||||
|
L (ТХК)* |
50 °C |
±1 °C |
±0,1 °C | ||||||
|
ТП типа В: от 85°С до 160 °C свыше 160 °C до 400 °C свыше 400 °C |
100 °C |
±8 °C ±3 °C ±1 °C |
±0,8 °C ±0,3 °C ±0,1 °C | ||||||
|
ТП типов Е, J, К, N, Т |
50 °C |
±0,5 °C |
±0,025 °C | ||||||
|
напряжение постоянного тока от -800 до +800 мВ |
2,5 мВ |
±10 мкВ |
±0,5 мкВ | ||||||
|
6350 |
ТС Pt50, Pt100, Pt200, Pt500, Pt 1000 |
— |
Цифровые протоколы: PROFIBUS РА; FOUNDATION Fieldbus |
±0,1 °C |
±0,05 % от ИВ |
±0,002 °C |
±0,002 % от ИВ | ||
|
сопротивление от 0 до 10 кОм |
— |
±0,05 Ом |
±0,002 Ом | ||||||
|
ТП типов В, R, S |
— |
±1 °C |
±0,025 °C | ||||||
|
ТП типов Е, J, К, N, Т |
— |
±0,5 °C |
±0,010 °C | ||||||
|
напряжение постоянного тока от -800 до +800 мВ |
2,5 мВ |
±10 мкВ |
±0,2 мкВ | ||||||
|
сила постоянного тока от -100 до +100 мА |
— |
±1 мкА |
±0,06 мкА |
±0,003 % от ИВ | |||||
|
* ТП типа L (ТХК) с НСХ по СТБ ГОСТ Р 8.585-2004 в программе Preset отображается как «LR» или «!_г». Примечания: 1 Диапазоны измерений температуры в зависимости от типа НСХ входных сигналов ТП и ТС представлены в таблице А.З. ДИ - установленный диапазон измерений входного сигнала, °C (Ом, мВ), соответствующий диапазону изменения выходного сигнала от 4 до 20 мА. —=га/л4В - значение измеряемой величины, °C (Ом, мВ, мА). ? ?§|4 чЗдаделы допускаемой абсолютной погрешности внутренней автоматической компенсации температуры холодного спая ТП ±0,5 °C. | |||||||||
|
хтоённыя реест ста измерений блики Беларусь |
"Г-, ' At L-—А /а |
1) 1 J // /1 | |||||||
Таблица 2 - Метрологические характеристики преобразователей моделей 5437, 6437
|
Модель |
Тип входного сигнала, диапазон измерений |
Минимальный устанавливаемый диапазон измерений |
Тип выходного сигнала |
Пределы допускаемой основной погрешности при температуре окружающего воздуха нормальных условий от +23 °C до +25 °C* |
Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающего воздуха от нормальных условий на каждый 1 °C* | ||
|
входного сигнала |
выходного сигнала |
входного сигнала** |
выходного сигнала | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
5437, 6437 |
ТС Pt5O |
10 °C |
сила постоянного тока от 4 до 20 мА с протоколом HART |
±0,16 °C |
±1,6 мкА (±0,01 % от ДИ) |
±0,004 °C |
±0,48 мкА (±0,003 % от ДИ) |
|
ТС РНОО |
10 °C |
±0,04 °C |
±0,002 °C | ||||
|
ТС Pt200 |
10 °C |
±0,08 °C |
±0,002 °C | ||||
|
ТС Pt500: до+180 °C свыше +180 °C |
10 °C |
±0,08 °C ±0,16 °C |
±0,002 °C | ||||
|
ТС РНООО |
10 °C |
±0,08 °C |
±0,002 °C | ||||
|
ТС 50П |
10 °C |
±0,16 °C |
±0,004 °C | ||||
|
ТС 100П |
10 °C |
±0,04 °C |
±0,002 °C | ||||
|
ТС Ni50 (50Н) |
10 °C |
±0,32 °C |
±0,004 °C | ||||
|
ТС Nil00(1 ООН) |
10 °C |
±0,16 °C |
±0,002 °C | ||||
|
ТС Cu50 (50М) |
100 °C |
±0,16 °C |
±0,004 °C | ||||
|
ТС СиЮО (100М) |
100 °C |
±0,08 °C |
±0,002 °C | ||||
|
сопротивление от 0 до 400 Ом |
25 Ом |
±40 мОм |
±2 мОм | ||||
|
сопротивление от 0 до 100 кОм |
25 Ом |
±4 Ом |
±0,2 Ом | ||||
|
напряжение постоянного тока от -20 до +100 мВ |
2,5 мВ |
±5 мкВ |
±0,2 мкВ | ||||
|
напряжение постоянного тока от -800 до +800 мВ |
2,5 мВ |
±0,1 мВ |
±32 мкВ | ||||
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
5437, 6437 |
ТП типа Е |
50 °C |
сила постоянного тока от 4 до 20 мА с протоколом HART |
±0,2 °C |
±1,6 мкА (±0,01 % от ДИ) |
±0,025 °C |
±0,48 мкА (±0,003 % от ДИ) |
|
ТП типа J |
50 °C |
±0,25 °C |
±0,025 °C | ||||
|
ТП типа К |
50 °C |
±0,25 °C |
±0,025 °C | ||||
|
ТП типа N |
50 °C |
±0,4 °C |
±0,025 °C | ||||
|
ТП типа Т |
50 °C |
±0,25 °C |
±0,025 °C | ||||
|
ТП типа L (ТХК)*** |
50 °C |
±0,2 °C |
±0,1 °C | ||||
|
ТП типа R до +200 °C свыше +200 °C |
100 °C |
±0,5 °C ±1 °C |
±0,1 °C | ||||
|
ТП типа S до +200 °C свыше +200 °C |
100 °C |
±0,5 °C ±1 °C |
±0,1 °C | ||||
|
ТП типа В: от 85 °C до 160 °C свыше 160 °C до 400 °C свыше 400 °C |
100 °C |
±8 °C ±3 °C ±1 °C |
±0,8 °C ±0,1 °C ±0,1 °C |
* Суммарная допускаемая погрешность преобразователя рассчитывается как сумма пределов погрешностей входа и выхода, приведённых к одним величинам.
* * Или 0,002 % от ДИ (выбирается большее значение).
* ** ТП типа L (ТХК) с НСХ по СТБ ГОСТ Р 8.585-2004 в программе Preset отображается как «LR» или «1_г».
Примечания:
1 Диапазоны измерений температуры в зависимости от типа НСХ входных сигналов ТП и ТС представлены в таблице А.З.
2 ДИ - диапазон изменения выходного сигнала от 4 до 20 мА (16 мА) или установленный диапазон измерений входного сигнала, °C (Ом, мВ), соответствующий диапазону изменения выходного сигнала от 4 до 20 мА.
3 Пределы допускаемой абсолютной погрешности внутренней автоматической компенсации температуры холодного спая ТП ±0,5 °C.
Таблица 3 - Диапазоны измерений температуры в зависимости от типа НСХ входных
сигналов ТП и ТС
|
Тип НСХ входных сигналов ТП и ТС |
ТНПА |
Диапазон измерений температуры,°C |
|
В |
СТБ ГОСТ P 8.585-2004 |
от +400 до +1820 (от +85 до +1820)* |
|
Е |
СТБ ГОСТ P 8.585-2004 |
от -100 до +1000 (от -200 до+1000)** |
|
J |
СТБ ГОСТ P 8.585-2004 |
от -100 до +1200 |
|
К |
СТБ ГОСТ P 8.585-2004 |
от -180 до +1372 |
|
L (ТХК) |
СТБ ГОСТ P 8.585-2004 |
от -200 до +800 |
|
N |
СТБ ГОСТ P 8.585-2004 |
от -180 до +1300 |
|
R |
СТБ ГОСТ P 8.585-2004 |
от - 50 до +1760 |
|
S |
СТБ ГОСТ P 8.585-2004 |
от -50 до +1760 |
|
Т |
СТБ ГОСТ P 8.585-2004 |
от -200 до +400 |
|
Pt50, Pt1OO, Pt200, Pt500, PtIOOO (a = 0,00385 °C'1) |
СТБ EN 60751-2011, ГОСТ 6651-2009 |
от - 200 до +850 |
|
50П,100П (a = 0,00391 °C'1) |
ГОСТ 6651-2009 |
от - 200 до +850 |
|
Ni50, Ni100 (50H, 100H) (a = 0,00617 °C’1) |
ГОСТ 6651-2009 |
от -60 до +180 |
|
Cu50, Cu100 (50M, 100M) (a = 0,00428 °C’1) |
ГОСТ 6651-2009 |
от -180 до +200 |
* Только для преобразователей моделей 5337, 6337, 5437, 6437.
| ** Только для преобразователей моделей 5437, 6437.
■ипммм
государственный ротсти средств измерений
Таблица 4 - Основные технические характеристики
|
Модель, исполнение |
Диапазон напряжения питания постоянного тока, В |
Масса, г, не более |
Габаритные размеры средства измерений, мм, не более |
Условия эксплуатации (температура и относительная влажность окружающего воздуха) |
|
5331А |
от 7,2 до 35 |
50 |
044 х 20,2 |
от -40 °C до +85 °C; до 95 % без конденсата |
|
5331D |
от 7,2 до 30 | |||
|
5333А |
от 8 до 35 | |||
|
5333D |
от 8 до 30 | |||
|
5334А |
от 7,2 до 35 | |||
|
5334В |
от 7,2 до 30 | |||
|
5335А |
от 8 до 35 | |||
|
5335D |
от 8 до 30 | |||
|
5337А |
от 8 до 35 | |||
|
5337D |
от 8 до 30 | |||
|
5343А |
от 8 до 35 | |||
|
5343В |
от 8 до 30 | |||
|
5350А |
от 9 до 32 |
55 | ||
|
5350В |
от 9 до 30 | |||
|
5437А |
от 7,5 до 48 |
50 |
от -50 °C до +85 °C; до 99 % без конденсата | |
|
5437D |
от 7,5 до 30 | |||
|
6331А |
от 7,2 до 35 |
145*/185** |
109 х 23,5 х 104 |
от -40 °C до +85 °C; до 95 % без конденсата |
|
6331В |
от 7,2 до 30 | |||
|
6333А |
от 8 до 35 | |||
|
6333В |
от 8 до 30 | |||
|
6334А |
от 7,2 до 35 | |||
|
6334В |
от 7,2 до 30 | |||
|
6335А |
от 8 до 35 | |||
|
6335D |
от 8 до 30 | |||
|
6337А |
от 8 до 35 |
150*/200** | ||
|
6337D |
от 8 до 30 | |||
|
6350А |
от 9 до 32 |
145*/185** | ||
|
6350В |
от 9 до 30 | |||
|
6437А |
от 7,5 до 48 |
150*/200** |
от -50 °C до +85 °C; до 99 % без конденсата | |
|
6437D |
от 7,5 до 30 | |||
|
* с одним каналом. * * с двумя каналами. | ||||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Комплект поставки преобразователей представлен в таблице 5.
ей
Таблица 5 - Комплект поставки п
|
Наименование |
Количество |
Примечание | |
|
Преобразователь |
1 | ||
|
Паспорт |
1 | ||
|
Упаковка |
1 |
Согласно заказу | |
|
Инструкция по безопасности (safety note) |
1 |
В упаковке преобразователя (также в открытом доступе на сайте www. prelectronjcsxom | |
|
Руководство по эксплуатации |
1 |
По заказу (также в открытом доступе на сайт www.prelectronics.cyny |
'л |
|
ПО PReset |
1 | ||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы “PR electronics А/S”, Дания
МРБ МП.2842-2018 Преобразователи измерительные серии PR. Методика поверки
Заключение
Преобразователи измерительные серии PR соответствуют документации фирмы PR electronics А/S”, Дания.
Преобразователи соответствуют требованиям технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и ТР ТС 004/2011 «О безопасности низковольтного оборудования» (регистрационные номера деклараций о соответствии № ТС N RU fl-DK.MMO4.B.O6484 от 19.12.2014; № ЕАЭС N RU Д-ОК.ПБ98.В.00018/18 от 14.09.2018) и ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (регистрационный номер сертификата соответствия (№ ТС RU С-СК.ГБО8.В.ОО41О от 03.07.2014)
Межповерочный интервал: не более 60 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 24 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ. 220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
Смотрите также
