Машины координатно-измерительные мобильные серии Hexagon, Absolute Arm

Назначение

Машины координатно-измерительные мобильные серии Hexagon, Absolute Arm (далее - машины Absolute Arm) являются портативными координатно-измерительными машинами, предназначенными для измерений геометрических размеров и относительного расположения поверхностей деталей сложной формы, для контроля деталей в условиях серийного производства в цеховых условиях, а также для выходного контроля деталей в машиностроении, приборо- и станкостроении, судостроении, инструментальном производстве, сравнения отсканированной детали с CAD-моделью и измерения мягких или хрупких деталей.

Область применения - цеха и лаборатории промышленных предприятий.

Описание

Машины Absolute Arm выпускают в 3 модификациях (36 исполнений):

- Hexagon, Absolute Arm 83: 8312-6, 8320-6, 8325-6, 8330-6, 8335-6, 8340-6, 8345-6, 8320-7, 8325-7, 8330-7, 8335-7, 8340-7, 8345-7;

- Hexagon, Absolute Arm 85: 8512-6, 8520-6, 8525-6, 8530-6, 8535-6, 8540-6, 8545-6, 8520-7, 8525-7, 8530-7, 8535-7, 8540-7, 8545-7;

- Hexagon, Absolute Arm 87: 8725-6, 8730-6, 8735-6, 8740-6, 8745-6, 8725-7, 8730-7, 8735-7, 8740-7, 8745-7.

Машины Absolute Arm является 6-ти и 7-ми осевой измерительной рукой. 7-ми осевая машина Absolute Arm работает с цифровыми портативными лазерными сканерами серий HP-L и RS.

Машина Absolute Arm представляет собой портативную координатно-измерительную машину, сочетающую в себе возможности контактного и бесконтактного метода сканирования и измерения изделий. Машины состоят из опорной плиты и нескольких, соединенных между собой шарнирами, колен. В каждом шарнире установлен датчик контроля угловых перемещений, который в режиме реального времени следит за углом поворота колена, в результате чего программное обеспечение определяет координаты контактного или бесконтактного щупа.

В качестве измерительных головок используются головки с набором щупов разного диаметра и формы. Контактный щуп и бесконтактный щуп могут работать поочередно при помощи одной и той же программы, без необходимости проведения перемонтажа системы,

я?—

настройки и калибровки, т.к. выходное звено манипулятора оснащено запатентованной системой быстрой установки/снятия измерительного щупа.

Крепление машин у измеряемого объекта возможно производить под любым углом от 0° до 180° к нему с помощью болтового крепления, струбцин, магнитных креплений, треног, стоек и вакуумного крепления, которые имеют регулировку по высоте.

В поставке обязательно идет программный продукт. Идентификационные данные программного обеспечения и номер версии указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения и номер версии

Программное обеспечение позволяет измерять, сканировать, анализировать и получить отчет о трехмерных геометрических параметрах детали. В процессе работы на экран монитора выводится трехмерная CAD модель, положение щупа в реальный момент времени, расположение измеряемых точек и величина отклонений расположения от заданных величин.

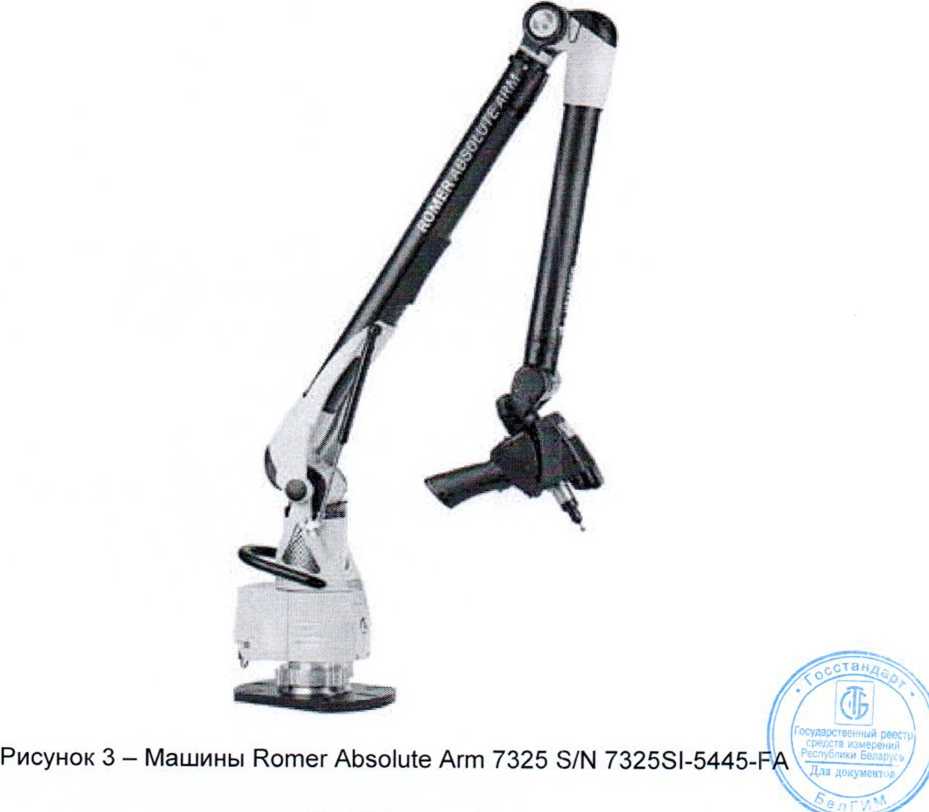

Внешний вид машин координатно-измерительных приведен на рисунках 1-4.

Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к Описанию типа.

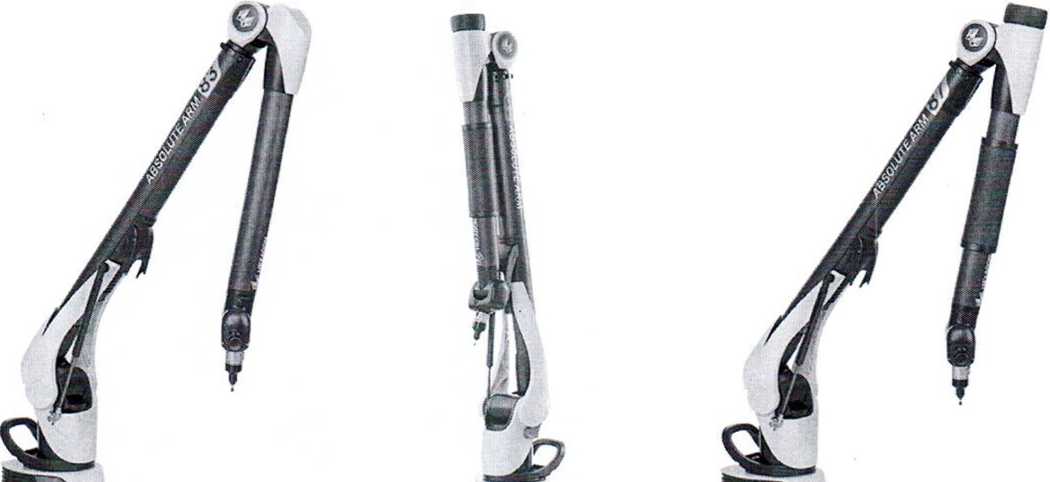

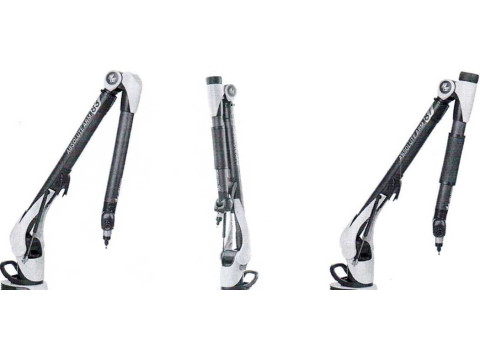

Absolute Arm 83

Absolute Arm 85             Absolute Arm 87

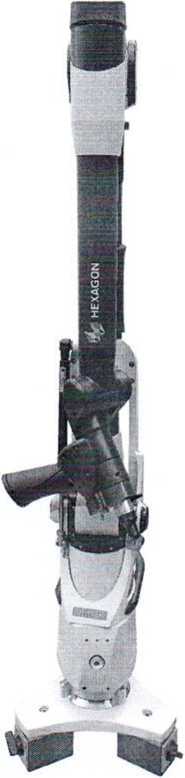

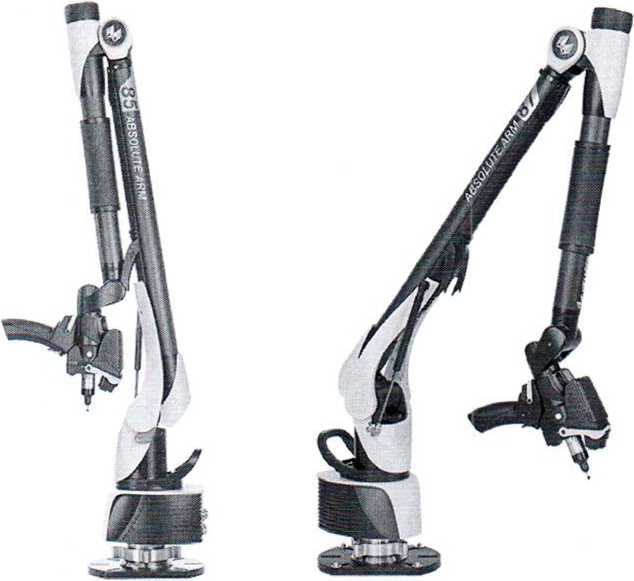

Рисунок 2 - Машины Absolute Arm 7-ми осевая

Рисунок 4 - Машины Romer Absolute Arm 7520 S/N 7520SE-5240-FA

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики машин Absolute Arm приведены в таблицах 2-9.

Таблица 2 - Hexagon, Absolute Arm 7-осевая серии 83

V \Для документ.,

Таблица 3 - Hexagon, Absolute Arm 7-осевая серии 85

Таблица 4 - Hexagon, Absolute Arm 7-осевая серии 87

Таблица 5 - Hexagon, Absolute Arm 6-осевая серии 83

------Т’Г -

Л \ Рйпуб.-ми Били . '■ у V \Дда докуииг^/ /!

Таблица 6 - Hexagon, Absolute Arm 6-осевая серии 85

Таблица 7 - Hexagon, Absolute Arm 6-осевая серии 87

Таблица 8 - Romer Absolute Arm 7325 S/N 7325SI-5445-FA, Romer Absolute Arm 7520 S/N 7520SE-5240-FA

Таблица 9 - Технические и метрологические характеристики

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

В комплект поставки входят:

- машина Absolute Arm;

- мера длины эталонная;

- методика поверки;

- комплект щупов;

- откалиброванная сфера;

- руководство по эксплуатации;

- кейс для переноски и хранения;

- лазерный сканер*;

- основание;

- аксессуары*.

* - входят в комплект поставки по отдельной заявке заказчика.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы «Hexagon Metrology Division Romer», Франция.

МРБ МП.2822-2018 «Машины координатно-измерительные мобильные серии Hexagon, Absolute Arm. Методика поверки».

Заключение

Машины координатно-измерительные мобильные серии Hexagon, Absolute Arm соответствуют технической документации фирмы «Hexagon Metrology Division Romer», Франция.

Машины координатно-измерительные мобильные серии Hexagon, Absolute Arm соответствуют требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и ТР ТС 004/2011 «О безопасности низковольтного оборудования» (декларация о соответствии № ЕАЭС № BY/112 11.01. ТР020 003 29122 , срок действия по 19.09.2023).

Межповерочный интервал - не более 12 месяцев; не более 12 месяцев в сфере законодательной метрологии в Республике Беларусь.

Научно-исследовательский испытательный центр БелГИМ

г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025.
