Преобразователи измерительные постоянного тока Е 856-Ц

Назначение

Преобразователь измерительный постоянного тока Е856-Ц (в дальнейшем ИП) предназначен для линейного преобразования входного сигнала в унифицированный электрический сигнал постоянного тока.

ИП относятся к продукции производственно-технического назначения (ППТН).

ИП применяют для контроля постоянного тока электрических систем и установок в бортовой и стационарной аппаратуре технической диагностики подвижного состава железных дорог, для комплексной автоматизации объектов электроэнергетики, в автоматизированных системах управления технологическими процессами энергоемких объектов различных отраслей промышленности, включая атомные станции.

Описание

ИП выполнены в пластмассовом корпусе, предназначенном для навесного монтажа на щитах и панелях с передним присоединением монтажных проводов.

ИП относятся к оборудованию, эксплуатируемому в стационарных условиях производственных помещений, вне жилых домов.

ИП имеют модификации, отличия между которыми приведены в таблице 1. Каждая из модификаций имеет исполнения: обычное, общеклиматическое (04.1**), экспортное, предназначенное для АС.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пределы допускаемой основной приведенной погрешности равны ± 0,5 % от нормирующего значения выходного сигнала.

Нормирующее значение выходного сигнала соответствует максимальному значению выходного сигнала.

Тип, модификация, диапазон измерений преобразуемого входного сигнала, диапазон изменения выходного сигнала, диапазон изменения сопротивления нагрузки, количество выходов приведены в таблице 1.

Лист 1 из 4

Таблица 1

Примечание - Допустимая пульсация входного сигнала с частотой 60 - 400 Гц не более 15 % для Е856-Ц с входом 75 мВ

Мощность, потребляемая ИП, должна быть не более:

1) от цепи входного сигнала 0,01 ВА;

2) от цепи питания 6 В А.

Входное сопротивление ИП должно быть:

- для ИП с входным сигналом:

0-5 мА; минус 5-0 -плюс 5 мА; 0 - 2,5 - 5 мА - не более 500 Ом;

- для ИП с входным сигналом:

минус 75 - 0 - плюс 75 мВ; 0 - 75 мВ - не менее 10000 Ом;

- для ИП с входным сигналом:

0-20 мА; 4-20 мА; 0-10-20 мА; 4 - 12 - 20 мА - не более 250 Ом.

Подводящие провода для ИП с входным сигналом 75 мВ должны быть калиброванные парные, сопротивление подводящих проводов должно быть не более 0,035 Ом.

ИП предназначены для работы при температуре окружающего воздуха от минус 30 °C до плюс 60 °C и относительной влажности (95±3) % при температуре 35 °C.

ИП, поставляемые для экспорта в общеклиматическом исполнении, изготавливаются для работы при температуре окружающего воздуха от минус 5 °C до плюс 60 °C и относительной влажности 95 % при температуре 40 °C.

Питание ИП осуществляется от сети переменного тока с номинальным напряжением 220 В частотой 50 Гц.

Питание ИП, поставляемых для экспорта, осуществляется от сети переменного тока с номинальным напряжением 220 или 240 В частотой 50 или 60 Гц.

Габаритные размеры не более 120x110x100 мм.

Масса ИП не более 0,8 кг.

Средний срок службы 12 лет.

Средняя наработка на отказ 50000 ч.

Знак утверждения типа

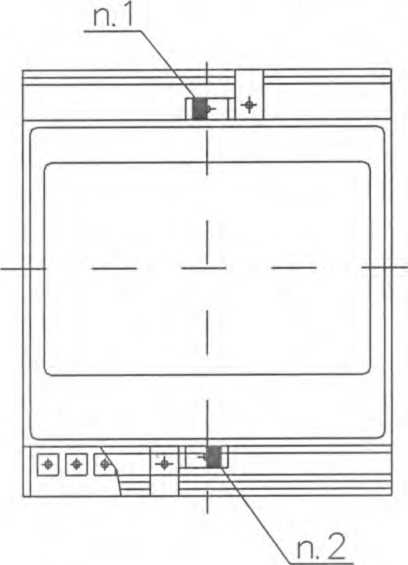

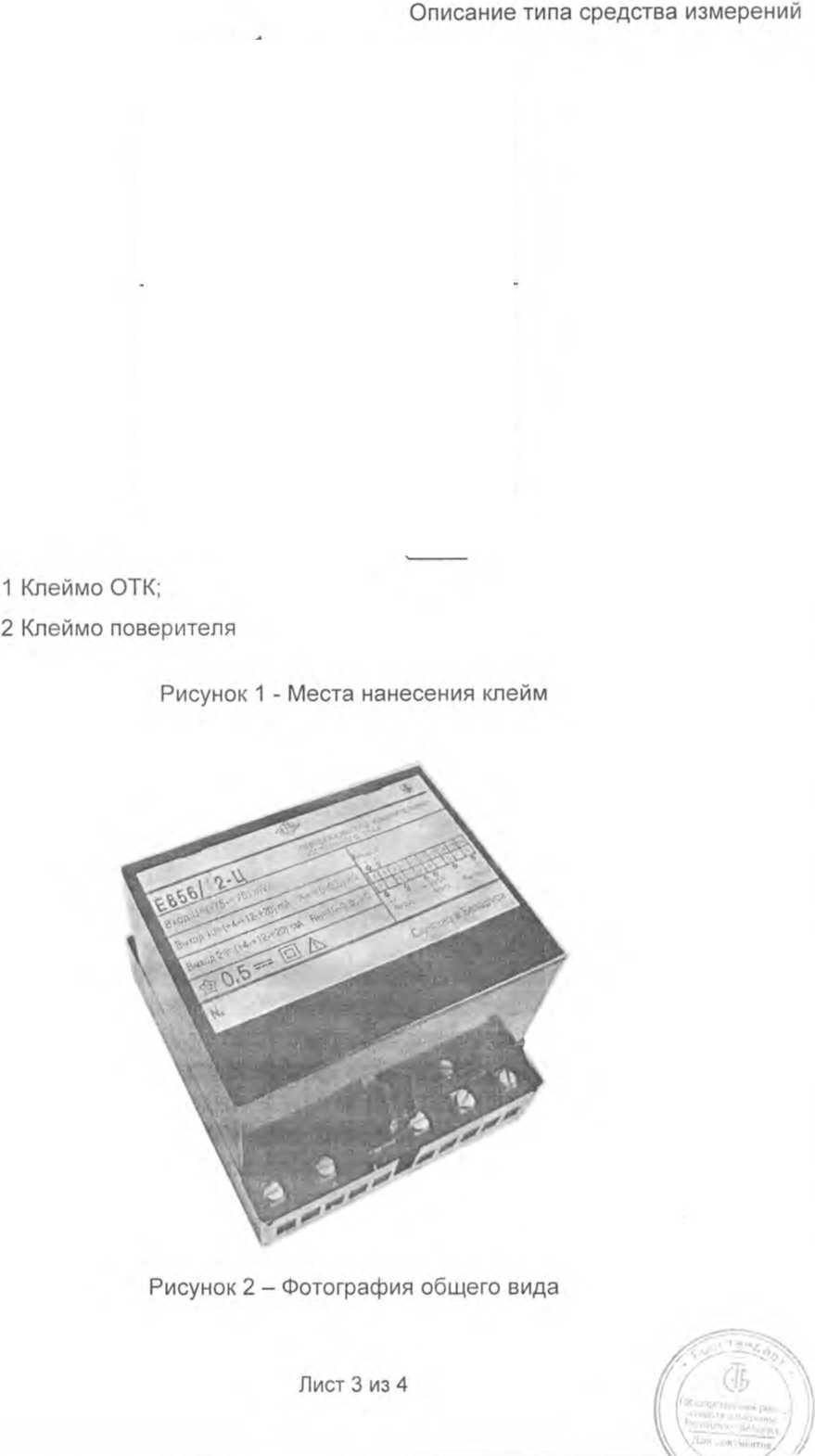

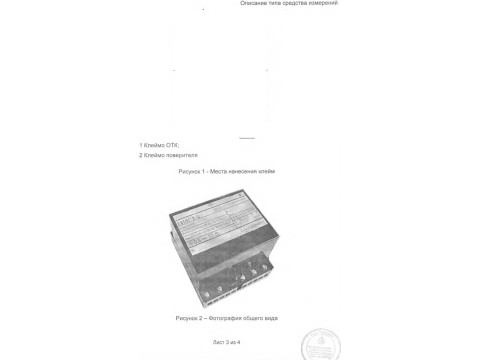

Знак утверждения типа наносится на табличку фотохимическим методом, на

г-

Комплектность

В комплект поставки ИП входят:

- преобразователь - 1 шт;

- паспорт - 1 экз;

- руководство по эксплуатации - 1 экз (при поставке партии допускается 1 экз на

3 изделия);

- методика поверки (по запросу поверяющих организаций) - 1 экз;

- коробка упаковочная - 1 шт.

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые».

ТУ BY 300125187.292-2012 «Преобразователи измерительные постоянного тока Е856-Ц, напряжения постоянного тока Е857-Ц».

ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования».

МРБ МП.         -2014 «Преобразователи измерительные постоянного тока

Е856-Ц, напряжения постоянного тока Е857-Ц».

Заключение

Преобразователи измерительные постоянного тока Е856-Ц соответствуют требованиям ГОСТ 24855-81, ТУ BY 300125187.292-2012, ГОСТ 12.2.091-2002.

Межповерочный интервал 12 мес.

Государственные приемочные испытания проведены: РУП «Витебский ЦСМС», ул. Б. Хмельницкого, 20, 210015, г. Витебск, телефон 42-68-04, факс 42-68-04.

Аттестат аккредитации №BY/112 02.6.0.003 от 10.06.2008

НИИЦ РУП «БелГИМ» г.Минск, Старовиленский тракт 93, Аттестат аккредитации №BY/112.02.1.0.0025
