Преобразователи вибрации и осевых перемещений серии CON/PR
| Номер в ГРСИ РФ: | РБ 03 06 5334 14 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Производитель / заявитель: | «Emerson Process Management GmbH & Co. OHG», Германия |
|
Описание типа РБ 03 06 5334 14 [2014-05-27]
rb-03-06-5334-14_2014-05-27.pdf
|
Скачать |
Преобразователи вибрации и осевых перемещений серии CON/PR (далее - преобразователи) предназначены для измерения параметров относительной вибрации (вала относительно корпуса), а также осевых (радиальных) перемещений валов (в статическом режиме).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 5334 14 |
| Наименование | Преобразователи вибрации и осевых перемещений серии CON/PR |
| Год регистрации | 2014 |
| Номер сертификата | 8918 |
| Дата регистрации | 2014-01-30 |
| Срок действия | 2019-01-30 |
| Получатель сертификата | фирма "epro GmbH", Германия (DE), компании "Emerson Process Management", Соединенные Штаты (US) |
Производитель / Заявитель
фирма "epro GmbH" компании "Emerson Process Management"
Адрес: Jobkesweg 3, D-48599 Gronau
Контакты: +49 (0) 2562 709-0 www.epro.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2394-2014. |
Поверители
Скачать
|
Описание типа РБ 03 06 5334 14 [2014-05-27]
rb-03-06-5334-14_2014-05-27.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи вибрации и осевых перемещений серии CON/PR (далее - преобразователи) предназначены для измерения параметров относительной вибрации (вала относительно корпуса), а также осевых (радиальных) перемещений валов (в статическом режиме).
Область применения - различные отрасли промышленности, где используются агрегаты роторного типа (газовые, паровые, гидротурбины, компрессоры, насосы, электродвигатели и Т.Д.).
Описание
Преобразователи состоят из преобразователей CONOll, CON021, CON031, CON041 и вихретоковых датчиков PR6422, PR6423, PR6424, PR6425, PR6426.
Принцип действия датчиков основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля. Коэффициент ослабления сигнала зависит от расстояния между датчиком и объектом контроля - чем меньше расстояние, тем больше коэффициент ослабления, т.е. тем меньше амплитуда сигнала.
Преобразователи CONOll, CON021, CON031, CON041 являются блоком обработки сигналов и блоком питания датчиков. Преобразователи CONOll, CON021, CON031, CON041 различаются материалом корпуса, способом подсоединения датчиков, типом монтажа.
Преобразователь PR6470 предназначен для расширения диапазона измерения перемещений, состоит из механической рычажной системы маятникового типа, преобразователей CONOX1 и вихретоковых датчиков PR642X.

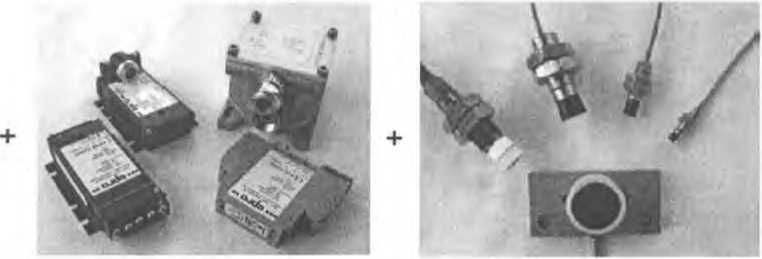

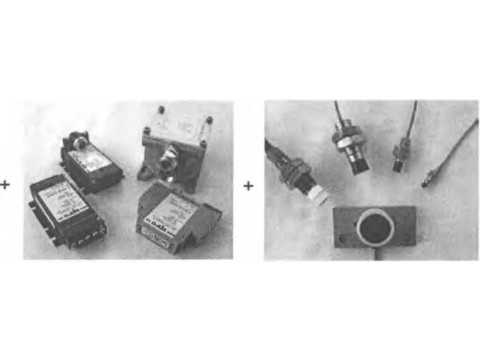

Внешний вид преобразователей приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки указаны в приложении А к описанию типа.
CON 0x1 PR642X

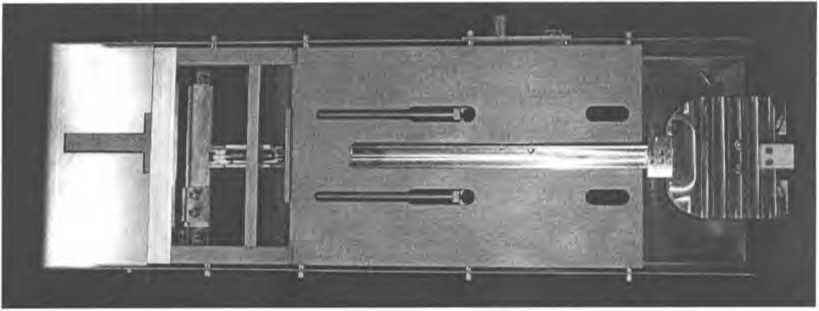

PR6470
Рисунок 1. Внешний вид преобразователей
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики преобразователей вибрации и осевых перемещений серии CON/PR приведены в таблицах 1-3.
Таблица 1
|
Наименование характеристики |
Значения для CON011/CON021/CON031/ CON041 | ||||
|
Датчики | |||||
|
PR6422 |
PR6423 |
PR6424 |
PR6425 |
PR6426 | |
|
Диапазон установки зазора начальной точки диапазона измерения перемещения, мм |
от 0,15 до 0,35 |
от 0,4 до 0,7 |
от 0,55 до 0,95 |
от 0,5 до 1,0 |
от 1,2 до 1,8 |
|
Диапазон измерения перемещения в статическом режиме, мм |
±0,5 |
±1,0 |
±2,0 |
±2,0 |
±4,0 |
|
Диапазон показаний в динамическом режиме (пик-пик), мкм |
от 25 до 250 |
от 50 до 500 |
от 100 до 1000 |
от 100 до 1000 |
- |
|
Коэффициент преобразования канала в составе вихретокового датчика и преобразователя серии CON, В/мм |
16 |
8 |
4 |
4 |
2 |
|
Основная погрешность измерения перемещения в статическом режиме, % от диапазона измерений, не более |
±1,5 |
±1,0 |
±1,5 |
от 0 до минус 6 |
±1,5 |
|
Дополнительная погрешность измерения перемещения в статическом режиме, % от диапазона измерений/100 °C, не более |
±2 |
±4 |
±4 |
±4 |
- |
|
Номинальное напряжение питания от источника постоянного тока, В |
24 | ||||
|
Диапазон температур окружающего воздуха при эксплуатации, °C |
от минус 35 до плюс 180 |
от минус 35 до плюс 180 |
от минус 35 до плюс 180 |
от 0 до плюс 300 |
от минус 35 до плюс 180 |
|
Диапазон температур окружающего воздуха при хранении и транспортировании, °C |
от минус 40 до плюс 70 | ||||
|
Габаритные размеры, мм, не более |
0 5,2x35,3 0 5,2x25,3 |
0 8x34 0 8x24 |
016x53 |
0 15,8x51 |
0 32x34 |
|
Масса, кг, не более - биметаллической защитной трубки -с металлической защитной трубки |
ОД 0,3 |
од 0,3 |
0,2 0,3 |
0,5 |
0,8 1,0 |
Таблица 2
|
Наименование характеристики |
Значения | |||
|
модификации преобразователей | ||||
|
CON011 |
CON021 |
CON031 |
CON041 | |
|
Диапазон частот (с емкостью 10 нФ), кГц |
от 0 до 20 | |||
|
Неравномерность амплитудно-частотной характеристики, не менее, дБ |
минус 3 | |||
|
Дополнительная погрешность, вызванная изменением температуры окружающего воздуха для преобразователей, %/10 °C, не более |
±2 | |||
|
Диапазон выходного напряжения, В |
от минус 2 до минус 18 | |||
|
Диапазон температур окружающего воздуха при эксплуатации, °C |
от минус 30 до плюс 85 | |||
|
Диапазон относительной влажности окружающего воздуха при эксплуатации (без конденсации), %, не более |
от 0 до 95 | |||
|
Диапазон температур окружающего воздуха при транспортировании и хранении, °C |
от минус 40 до плюс 70 | |||
|
Степень защиты оболочки по ГОСТ 14254 |
IP65 |
IP20 | ||
|
Габаритные размеры, мм, не более |
59x100x75 |
38,5x56x86 |
56x92x20 |
69,5x79,5x20 |
|
Масса, кг, не более |
0,6 |
0,095 |
0,085 |
0,06 |
Таблица 3
|
Наименование характеристики |
Значения | ||||
|
PR6470 | |||||
|
15 |
30 |
60 | |||
|
Датчик |
PR6423 |
PR6424 |
PR6425 |
PR6424 |
PR6425 |
|
Диапазон измерения перемещения, мм |
от 0 до 15 ±7,5 |
от 0 до 30 ±15 |
от 0 до 60 ±30 | ||
|
Диапазон измерения выходного напряжения, В |
от минус 4 до минус 20/ от минус 2 до минус 18 | ||||
|
Коэффициент преобразования, В/мм |
1,067 |
0,533 |
0,267 | ||
|
Погрешность измерения, % от диапазона и^мёрени^це более |
±5 |
±5 |
±10 | ||
|
/Диапазон Температур окружающего воздуха шрирксп^Гации, °C |
от минус 30 до плюс 200 |
от минус 30 до плюс 200 |
от минус 30 до плюс 300 |
от минус 30 до плюс 200 |
от минус 30 до плюс 300 |
|
^Гдбаритные,размеры, мм, не более |
365x113x65 |
365x113x65 |
630x195x80 | ||
|
^^аёё^иЬгн^более |
4 |
4 |
12 | ||
Знак утверждения типа
Знак Утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
В комплект поставки входят:
преобразователь вибрации и осевых перемещений серии CON/PR;
техническая документация;
методика поверки.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "ерго GmbH" (Германия) компании "Emerson Process Management" (США).
МРП МП.2394-2014 "Преобразователи вибрации и осевых перемещений серии CON/PR. Методика поверки"
Заключение
Преобразователи вибрации и осевых перемещений серии CON/PR соответствуют требованиям документации фирмы "ерго GmbH" (Германия) компании "Emerson Process Management" (США).
Межповерочный интервал не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, 93.
Тел. (017)334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
