Диоптриметры автоматические серии CF
| Номер в ГРСИ РФ: | РБ 03 01 5337 14 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Диоптриметры |
| Производитель / заявитель: | "Tomey Wuxi Medical Instruments Co., Ltd.", Китай |
|
Описание типа РБ 03 01 5337 14 [2014-04-07]
rb-03-01-5337-14_2014-04-07.pdf
|
Скачать |
Диоптриметры автоматические серии CF (далее - диоптриметры) предназначены для измерения вершинной рефракции и призматического действия очковых и контактных линз, маркировки оптического центра, в том числе линз, установленных в оправах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 5337 14 |
| Наименование | Диоптриметры автоматические серии CF |
| Год регистрации | 2014 |
| Номер сертификата | 8921 |
| Дата регистрации | 2014-01-30 |
| Срок действия | 2019-01-30 |
| Получатель сертификата | фирма "Tomey Wuxi Medical Instruments Co., Ltd.", Китай (CN) |
Производитель / Заявитель
фирма "Tomey Wuxi Medical Instruments Co., Ltd."
Адрес: (#5-3F, Phase2, АгеаЗ, of Wangzhuang Industrial Park) Between Jingyi Rd And Highway New District, 214028 Wuxi, Jiangsu
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1919-2009. |
Поверители
Скачать
|
Описание типа РБ 03 01 5337 14 [2014-04-07]
rb-03-01-5337-14_2014-04-07.pdf
|
Скачать |
Описание типа
Назначение
Диоптриметры автоматические серии CF (далее - диоптриметры) предназначены для измерения вершинной рефракции и призматического действия очковых и контактных линз, маркировки оптического центра, в том числе линз, установленных в оправах.
Область применения - при производстве очков и контактных линз, в офтазьмологии. медицинских учреждениях.
Описание
Конструктивно диоптриметры состоят из коллиматора, фотоэлемента с электронной системой, автоматического механизма крепления и выравнивания очковых и контактных линз, механизма маркировки оптического центра линз.
Луч света, проходя через коллиматор и измеряемый объект (очковую или контактную линзу), попадает на фоточувствительный элемент, электрический сигнал с которого передается на цветной ЖКИ. На ЖКИ отображается измеряемый объект, значения измеряемых и рассчитанных параметров. Также значения измеряемых и рассчитанных параметров могут быть распечатаны на встроенном принтере или переданы на компьютер через RS 232С порт.
Диоптриметры изготавливаются в двух исполнениях CF-2000 и CF-3000.
Схема с указанием места нанесения знака поверки приведена в Приложении А к описанию типа.
Внешний вид диоптриметров представлен на рисунке 1.

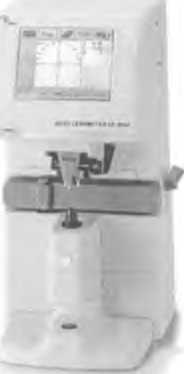

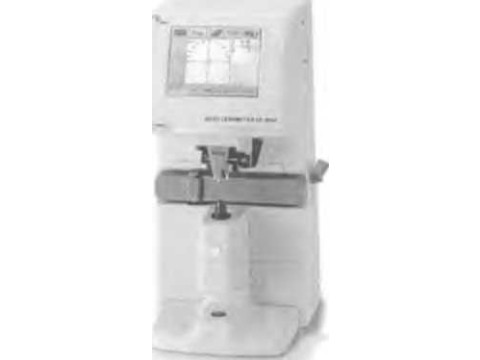

Рисунок 1 - Внешний вид диоптриметра CF-3000
стр 1 ит 4
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики диоптриметров представлены в таблице 1. Таблица 1
|
Наименование |
Значение |
|
Диапазон измерения вершинной рефракции сферических линз, дптр |
от минус 25 до плюс 25 |
|
Диапазон измерения вершинной рефракции цилиндрических линз, дптр |
от минус 10 до плюс 10 |
|
Пределы допускаемой абсолютной погрешности измерения вершинной рефракции сферических и цилиндрических линз, дптр |
±0,125 |
|
Дискретность измерения вершинной рефракции, дптр |
0,01; 0,125; 0,25 |
|
Диапазон измерения направления оси цилиндрических линз |
от 0° до 180° |
|
Пределы допускаемой абсолютной погрешности измерения направления оси цилиндрических линз |
±5° |
|
Дискретность измерения направления оси цилиндрических линз |
1° |
|
Диапазон измерения призматического действия, срад |
от 0 до 10 |
|
Пределы допускаемой абсолютной погрешности измерения призматического действия призматических линз, срад |
±0,125 |
|
Дискретность измерения призматического действия, срад |
0,01; 0,12; 0,25 |
|
Пределы допускаемой абсолютной погрешности маркировки оптического центра линзы, мм |
±1 |
|
Номинальная рабочая длина волны, нм |
660 |
|
Условия эксплуатации: - температура окружающего воздуха, °C - максимальная относительная влажность воздуха, % |
от 10 до 40 80% при 31 °C |
|
Условия транспортирования: - температура окружающего воздуха, °C - относительная влажность воздуха, % |
от минус 20 до плюс 60 от 10 до 95 |
|
Габаритные размеры, мм, не более |
200x260x438 |
|
Масса, кг, не более |
7 |
|
Диапазон напряжения питания переменного тока, В |
от 100 до 240 |
|
Потребляемая мощность, В-A, не более |
50 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации фирмы-изготовителя.
Комплектность
|
В комплект поставки входит: - диоптриметр; - руководство по эксплуатации; - методика поверки; - упаковка |
ро V \ Рр£"бжи Беларусь/ j |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Tomey Wuxi Medical Instruments Со., Ltd.", Китай; МРБ МП. 1919-2009 «Диоптриметры серии CLM, HLM и CF».
Заключение
Диоптриметры автоматические серии CF соответствуют технической документации фирмы "Tomey Wuxi Medical Instruments Co., Ltd.", Китай.
Межповерочный интервал - не более 12 месяцев (для диоптриметров, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
