Диоптриметры серии HLM
| Номер в ГРСИ РФ: | РБ 03 01 3907 13 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Диоптриметры |
| Производитель / заявитель: | "HUVITZ Co., Ltd", Республика Корея |
Диоптриметры серии HLM (далее - диоптриметры) предназначены для измерения вершинной рефракции и призматического действия очковых и контактных линз, маркировки оптического центра, в том числе линз, установленных в оправах. Диоптриметры регистрируют пропускание ультрафиолетового излучения через очковые и контактные линзы как справочную величину.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 3907 13 |
| Наименование | Диоптриметры серии HLM |
| Год регистрации | 2013 |
| Номер сертификата | 8876 |
| Дата регистрации | 2013-12-26 |
| Срок действия | 2018-12-26 |
| Получатель сертификата | фирма "HUVITZ Co., Ltd", Корея (KR) |
Производитель / Заявитель
фирма "HUVITZ Co., Ltd"
Адрес: 689-3, Geumjeong-dong, Gunpo-si, Gyeonggi-do, 435-862
Контакты: тел.: +82 31 442 8868; факс: +82 31 477 86 17
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1919-2009 (извещение №1). |
Поверители
Скачать
|
Описание типа РБ 03 01 3907 13 [2009-09-23]
rb-03-01-3907-13_2009-09-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 3907 13 [2014-03-25]
rb-03-01-3907-13_2014-03-25.pdf
|
Скачать |
Описание типа
Назначение
Диоптриметры серии HLM (далее - диоптриметры) предназначены для измерения вершинной рефракции и призматического действия очковых и контактных линз, маркировки оптического центра, в том числе линз, установленных в оправах. Диоптриметры регистрируют пропускание ультрафиолетового излучения через очковые и контактные линзы как справочную величину.
Область применения - при производстве очков и контактных линз, в офтальмологии, медицинских учреждениях.
Описание
Конструктивно диоптриметры состоят из коллиматора, фотоэлемента с электронной системой, автоматического механизма крепления и выравнивания очковых и контактных линз, механизма маркировки оптического центра линз.
Луч света, проходя через коллиматор и измеряемый объект (очковую или контактную линзу), попадает на фоточувствительный элемент, электрический сигнал с которого передается на цветной ЖКИ. На ЖКИ отображается измеряемый объект, значения измеряемых и рассчитанных параметров. Также значения измеряемых и рассчитанных параметров могуг быть распечатаны на встроенном принтере или переданы на компьютер через RS 232С порт.
Диоптриметры изготавливаются в исполнении HLM-7000.
Схема с указанием места нанесения знака поверки приведена в Приложении А к описанию типа.
Внешний вид диоптриметров представлен на рисунке I.

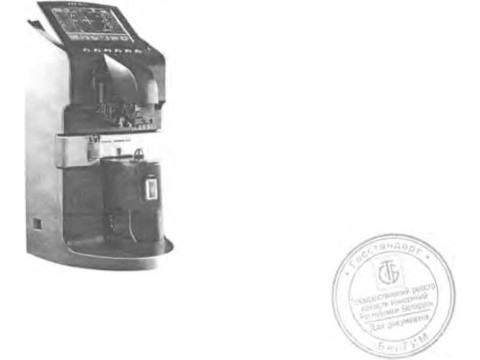

Рисунок I - Внешний вид диоптриметра HLM-7000
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики диоптриметров представлены в таблице 1. Таблица 1
|
Наименование |
Значение |
|
Диапазон измерения вершинной рефракции сферических линз, дптр |
от минус 25 до плюс 20 |
|
Диапазон измерения вершинной рефракции цилиндрических линз, дптр |
от минус 10 до плюс 10 |
|
Пределы допускаемой абсолютной погрешности измерения вершинной рефракции, дптр |
±0,125 |
|
Дискретность измерения вершинной рефракции, дптр |
0,01; 0,125; 0,25 |
|
Диапазон измерения направления оси цилиндрических линз |
от 0° до 180° |
|
Пределы допускаемой абсолютной погрешности измерения направления оси цилиндрических линз |
±5° |
|
Дискретность измерения направления оси цилиндрических линз |
1° |
|
Диапазон измерения призматического действия, срад |
от 0 до 10 |
|
Пределы допускаемой абсолютной погрешности измерения призматического действия, срад |
±0,125 |
|
Дискретность измерения призматического действия, срад |
0,01 |
|
Пределы допускаемой абсолютной погрешности маркировки оптического центра линзы, мм |
±1 |
|
Номинальная рабочая длина волны, нм |
630 |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, % |
от 10 до 40 от 50 до 80 |
|
Условия транспортирования: - температура окружающего воздуха, °C - относительная влажность воздуха, % |
от минус 5 до плюс 50 от 50 до 80 |
|
Габаритные размеры, мм, не более |
190x237x377 |
|
Масса, г, не более |
5 |
|
Диапазон напряжения питания переменного тока, В |
от 100 до 240 |
|
Потребляемая мощность, В А, не более |
50 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации фирмы-изготовителя.
Комплектность
В комплект поставки входит:
- диоптриметр;
- бумага для принтера;
- защитный чехол;
- мягкая салфетка для линз;
- опора для линз;
- набор для мягких контактных линз;
- руководство по эксплуатации;
- методика поверки (по запросу);
- упаковка
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "HUVITZ Со., LTD", Корея; МРБ МП. 1919-2009 «Диоптриметры серии CLM, HLM и CF».
Заключение
Диоптриметры серии HLM соответствуют технической документации фирмы "HUVITZ Со., LTD", Корея.
Межповерочный интервал - не более 12 месяцев (для диоптриметров, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
