Диоптриметры серии HLM
| Номер в ГРСИ РФ: | РБ 03 01 7371 19 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Диоптриметры |
| Производитель / заявитель: | "HUVITZ Co., Ltd", Республика Корея |
|
Описание типа РБ 03 01 7371 19 [2020-04-14]
rb-03-01-7371-19_2020-04-14.pdf
|
Скачать |
Диоптриметры серии HLM (далее - диоптриметры) предназначены для измерения вершинной рефракции и призматического действия очковых и контактных линз, маркировки оптического центра, в том числе линз, установленных в оправах. Диоптриметры регистрируют пропускание ультрафиолетового излучения через очковые и контактные линзы как справочную величину.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 7371 19 |
| Наименование | Диоптриметры серии HLM |
| Год регистрации | 2019 |
| Номер сертификата | 13096 |
| Дата регистрации | 2019-12-26 |
| Срок действия | 2024-12-26 |
| Получатель сертификата | фирма "HUVITZ Co Ltd", Республика Корея (KR) |
Производитель / Заявитель
фирма "HUVITZ Co., Ltd"
Адрес: 689-3, Geumjeong-dong, Gunpo-si, Gyeonggi-do, 435-862
Контакты: тел.: +82 31 442 8868; факс: +82 31 477 86 17
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1919-2009 (изменения 1, 2). |
Поверители
Скачать
|
Описание типа РБ 03 01 7371 19 [2020-04-14]
rb-03-01-7371-19_2020-04-14.pdf
|
Скачать |
Описание типа
Назначение
Диоптриметры серии HLM (далее - диоптриметры) предназначены для измерения вершинной рефракции и призматического действия очковых и контактных линз, маркировки оптического центра, в том числе линз, установленных в оправах. Диоптриметры регистрируют пропускание ультрафиолетового излучения через очковые и контактные линзы как справочную величину.
Область применения - при производстве очков и контактных линз, в офтальмологии.
Описание
Конструктивно диоптриметры состоят из коллиматора, фотоэлемента с электронной системой, автоматического механизма крепления и выравнивания очковых и контактных линз, механизма маркировки оптического центра линз.
Луч света, проходя через коллиматор и измеряемый объект (очковую или контактную линзу), попадает на фоточувствительный элемент, электрический сигнал с которого передается на цветной ЖКИ. На ЖКИ отображается текущая точка измерения на поверхности линзы, значения измеряемых и рассчитанных параметров. Также значения измеряемых и рассчитанных параметров могут быть распечатаны на встроенном принтере или переданы на компьютер через RS 232С порт.
Диоптриметры изготавливают в исполнениях HLM-7000 и HLM-7000P, отличающихся версией программного обеспечения.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
|
Исполнение диоптриметра |
HLM-7000 |
HLM-7000P |
|
Наименование программного обеспечения |
HLM-7000 |
HLM-7000P |
|
Номер версии программного обеспечения, не ниже |
V1.01.08A |
Место нанесения знака поверки (клеймо-наклейка) указано в приложении к описанию типа.
Внешний вид диоптриметров представлен на рисунке 1.

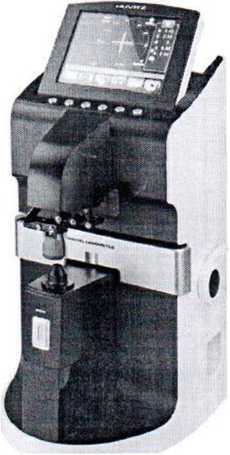

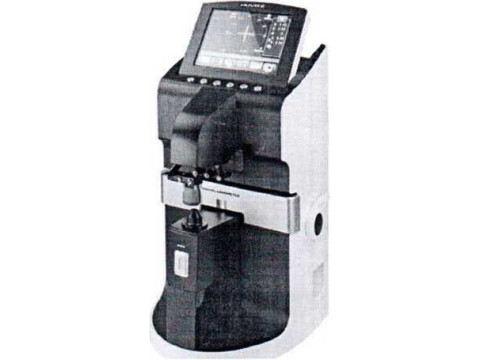

Рисунок 1 - Внешний вид диоптриметров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерения вершинной рефракции сферических линз, дптр |
от минус 25 до плюс 25 |
|
Диапазон измерения вершинной рефракции цилиндрических линз, дптр |
от минус 8 до плюс 8 |
|
Пределы допускаемой абсолютной погрешности при измерении вершинной рефракции, дптр |
±0,125 |
|
Дискретность измерения вершинной рефракции, дптр |
0,01; 0,125; 0,25 |
|
Диапазон измерения направления оси цилиндрических линз |
от 0° до 180° |
|
Пределы допускаемой абсолютной погрешности при измерении направления оси цилиндрических линз |
±5° |
|
Дискретность измерения направления оси цилиндрических линз |
1° |
|
Диапазон измерения призматического действия, срад |
от 0 до 10 |
|
Пределы допускаемой абсолютной погрешности при измерении призматического действия, срад |
±0,125 |
|
Дискретность измерения призматического действия, срад |
0,0Д___ |
|
Пределы допускаемой абсолютной погрешности при маркировке оптического центра линзы, мм |
/ * (jL |
Продолжение таблицы 2
|
1 |
2 |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более |
от 10 до 40 80 |
|
Условия транспортирования: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более |
от минус 5 до плюс 50 80 |
|
Габаритные размеры, мм, не более |
190x237x377 |
|
Масса, кг, не более |
5,5 |
Знак утверждения типа
Знак Утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входит:
- диоптриметр;
- бумага для принтера;
- защитный чехол;
- мягкая салфетка для линз;
- опора для линз;
- набор для мягких контактных линз;
- руководство по эксплуатации;
- методика поверки (по запросу);
- упаковка
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы «HUVITZ Со., LTD», Корея;
ГОСТ 30324.0-95 «Изделия медицинские электрические. Часть 1. Общие требования безопасности»;
СТБ МЭК 60601-1-2-2006 «Изделия медицинские электрические. Часть 1-2. Общие требования безопасности. Электромагнитная совместимость. Требования и методы испытаний».
Методика поверки МРБ МП. 1919-2009 «Диоптриметры серии CLM, HLM и CF».
Заключение
Диоптриметры серии HLM соответствуют ГОСТ 30324.0-95, СТБ МЭК 60601-1-2-2006 и документации фирмы «HUVITZ Со., LTD», Корея, ТР ТС 020/2011 (декларация соответствия регистрационный номер ЕАЭС BY/112 11.01. ТР020 003 24642, срок действия по 15.11.2022).
Межповерочный интервал: не более 12 месяцев.
Межповерочный интервал в СЗМ в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский
центр испытаний средств измерений и техники БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации Ns BY/112 1.0025 (срок действия до 30.03.2024).
