Измерители-регистраторы Omnicomm Profi и Omnicomm Optim
| Номер в ГРСИ РФ: | РБ 03 01 5340 14 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | ООО "ОМНИКОММ ТЕХНОЛОГИИ", г. Щелково, Московская обл. |
|
Описание типа РБ 03 01 5340 14 [2014-04-17]
rb-03-01-5340-14_2014-04-17.pdf
|
Скачать |
Измерители-регистраторы Omnicomm Profi и Omnicomm Optim (далее - аппаратура) предназначена для измерений текущих навигационных параметров, определения на их основе координат и скорости потребителя систем ГЛОНАСС и GPS.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 5340 14 |
| Наименование | Измерители-регистраторы Omnicomm Profi и Omnicomm Optim |
| Год регистрации | 2014 |
| Номер сертификата | 8927 |
| Дата регистрации | 2014-01-30 |
| Срок действия | 2018-06-13 |
| Получатель сертификата | ООО "ОМНИКОММ ТЕХНОЛОГИИ", г. Щелково Московской обл., Россия (RU) |
Производитель / Заявитель
ООО "ОМНИКОММ ТЕХНОЛОГИИ"
Адрес: ул. Заводская, дом 14, 141101, г. Щёлково
Контакты: (495)623-25-53
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Метрологически не обеспечены в Республике Беларусь в связи с отсутствием необходимых эталонов. |
| Методика поверки | Поверка проводится по МП 53778-13. |
| Признание поверки | Первичная поверка при выпуске из производства и периодическая: ВНИИФТРИ (номер реестра - №075, шифр поверительного клейма - Т)(НТК №01-14). |
Поверители
Скачать
|
Описание типа РБ 03 01 5340 14 [2014-04-17]
rb-03-01-5340-14_2014-04-17.pdf
|
Скачать |
Описание типа
Назначение
Измерители-регистраторы Omnicomm Profi и Omnicomm Optim (далее - аппаратура) предназначена для измерений текущих навигационных параметров, определения на их основе координат и скорости потребителя систем ГЛОНАСС и GPS.
Описание
Конструктивно аппаратура представляет собой корпус с входными и выходными разъемами. Аппаратура оснащена модулем для работы со спутниковыми системами ГЛОНАСС и GPS. Принцип действия аппаратуры основан на измерении псевдо дальностей, псевдофаз, доплеровских смещений частот по сигналам ГНСС ГЛОНАСС (код СТ) и GPS (код С А) в частотном диапазоне L1, хранении и передачи данных о транспортном средстве коммуникационному серверу для дальнейшей передачи и обработки в диспетчерских центрах.
К входным разъемам подключаются антенна ГЛОНАСС - GPS и антенна GSM. Аппаратура Omnicomm Profi и Omnicomm Optim отличаются внешним видом, габаритными размерами, количеством и типом подключаемого оборудования. Аппаратура Omnicomm Profi имеет встроенный аккумулятор.
Управление режимами работы и отображение навигационной информации осуществляется с помощью программного обеспечения «Встроенное программное обеспечение регистраторов Омникомм версия 1.0.99».
Внешний вид аппаратуры, места пломбировки от несанкционированного доступа и нанесения знака об утверждении типа приведены на рисунках 1-2.
место нанесения знака утверждения типа
Места для установки роторных пломб

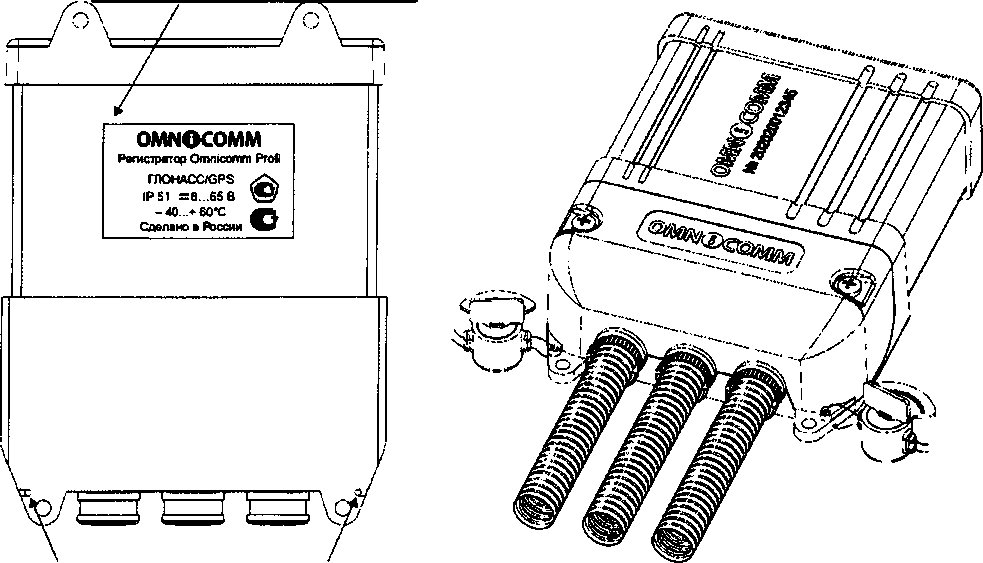

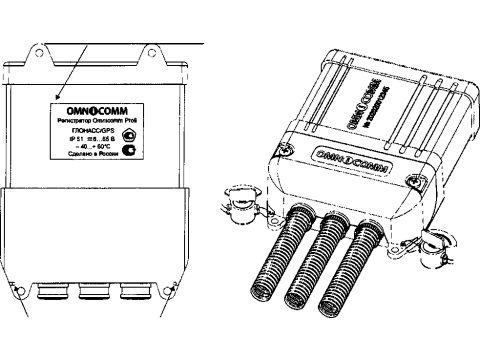

Рисунок 1 - Внешний вид аппаратуры Omnicomm Profi
Места для нанесения самоклеящихся пломб

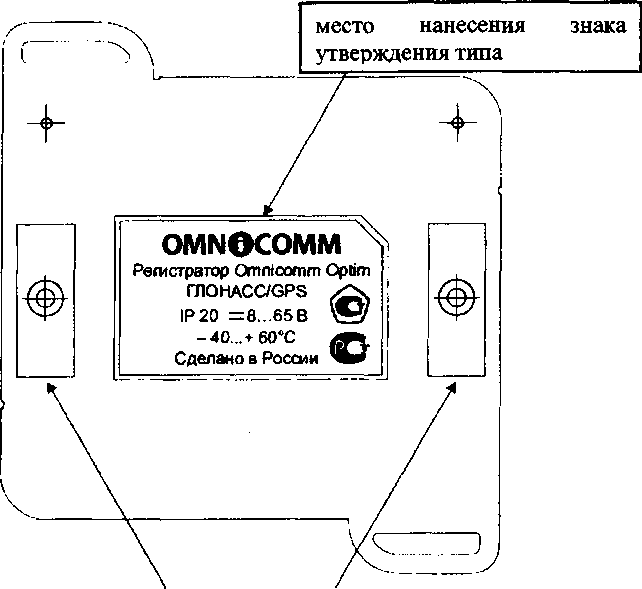

Рисунок 2 - Внешний вид аппаратуры Omnicomm Optim
Программное обеспечение
Программное обеспечение (ПО) «Встроенное программное обеспечение регистраторов Омникомм версия 1.0.99», предназначено для управления режимами работы аппаратуры и передачи данных о транспортном средстве коммуникационному серверу для дальнейшей передачи и обработки в диспетчерских центрах.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные (признаки) ПО приведены в таблице 1. Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Встроенное программное обеспечение регистраторов Омникомм версия 1.0.99», |
omnicomm_099.ofw |
не ниже 1.0.99 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«А» по МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики аппаратуры приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики | |
|
Omnicomm Profi |
Omnicomm Optim | |
|
Частотный диапазон, МГц |
LI - 1575,42 (GPS) от 1602,56 до 1615,50 (ГЛОНАСС) | |
|
Пределы допускаемой инструментальной погрешности (по уровню вероятности 0,67) определения координат в плане при скоростях до 515 м/с при геометрическом факторе ухудшения точности HDOP не более 2 (по сигналам ГЛОНАСС и GPS), м |
±6,0 | |
|
Пределы допускаемой инструментальной погрешности (по уровню вероятности 0,67) определения высоты при скоростях до 515 м/с при геометрическом факторе ухудшения точности HDOP не более 3 (по сигналам ГЛОНАСС и GPS), м |
±9,0 | |
|
Пределы допускаемой инструментальной погрешности (по уровню вероятности 0,67) определения скорости (при скоростях до 515 м/с) при геометрическом факторе ухудшения точности HDOP не более 2(по сигналам ГЛОНАСС и GPS), м/с |
±0,1 | |
|
Максимальная скорость, м/с |
515 | |
|
Максимальное ускорение, м/с2 |
29,4 | |
|
Габаритные размеры (длина х ширина х высота), мм, не более: |
116x98x34 |
90x80x30 |
|
Масса, кг, не более: |
0,7 | |
|
Напряжение питания постоянного тока |
от 7 до 65 В | |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °C |
от минус 40 до 60 | |
Знак утверждения типа
Знак утверждения типа наносится на титульные листы паспорта и руководства по эксплуатации типографским или компьютерным способом, на корпус аппаратуры в виде наклейки.
Комплектность
Комплект поставки аппаратуры приведен в таблице 3.
Таблица 3
|
Измеритель-регистратор Omnicomm Profi или Omnicomm Optim |
1 шт |
|
ГЛОНАСС - GPS антенна |
1 шт |
|
GSM антенна |
1 шт |
|
Комплект монтажных частей |
1 шт. |
|
Паспорт |
1 шт. |
|
Комплект соединительных кабелей |
1 шт. |
|
Упаковка |
1 шт. |
|
Руководство по эксплуатации |
1 шт. |
Поверка
Осуществляется по документу МП 53778-13 «Инструкция. Измерители-регистраторы Omnicomm Profi и Omnicomm Optim. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в 2013 г.
Основное средство поверки:
имитатор сигналов СН-3803М (per. № 36528-07), предел допускаемого среднего квадратического отклонения (СКО) случайной составляющей погрешности формирования беззапросной дальности до НКА КНС ГЛОНАСС и GPS по фазе дальномерного кода 0,1 м; по псевдоскорости СКО 0,005 м/с.
Сведения о методах измерений
Измерители-регистраторы Omnicomm Profi и Omnicomm Optim. Руководство по эксплуатации.
Нормативные документы
Измерители-регистраторы Omnicomm. Технические условия. ТУ 4573-011-62153754-2012.
Рекомендации к применению
Измерители-регистраторы Omnicomm Profi и Omnicomm Optim используется для измерений навигационных параметров с целью определения на их основе координат и скорости потребителя систем ГЛОНАСС и GPS в случаях, предусмотренных законодательством Российской Федерации о техническом регулировании.
