Системы измерительные для контроля машинного оборудования CSI 6500
| Номер в ГРСИ РФ: | РБ 03 06 5333 14 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Производитель / заявитель: | «Emerson Process Management GmbH & Co. OHG», Германия |
|
Описание типа РБ 03 06 5333 14 [2014-05-27]
rb-03-06-5333-14_2014-05-27.pdf
|
Скачать |
Системы измерительные для контроля машинного оборудования CSI 6500 (далее - системы измерительные) предназначены для непрерывного измерения абсолютной вибрации корпуса, относительной вибрации вала, его осевого перемещения и относительного расширения, а также скорости вращения вала, эксцентриситета.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 5333 14 |
| Наименование | Системы измерительные для контроля машинного оборудования CSI 6500 |
| Год регистрации | 2014 |
| Номер сертификата | 8917 |
| Дата регистрации | 2014-01-30 |
| Срок действия | 2019-01-30 |
| Получатель сертификата | фирма "epro GmbH", Германия (DE), компании "Emerson Process Management", Соединенные Штаты (US) |
Производитель / Заявитель
фирма "epro GmbH" компании "Emerson Process Management"
Адрес: Jobkesweg 3, D-48599 Gronau
Контакты: +49 (0) 2562 709-0 www.epro.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2395-2014. |
Поверители
Скачать
|
Описание типа РБ 03 06 5333 14 [2014-05-27]
rb-03-06-5333-14_2014-05-27.pdf
|
Скачать |
Описание типа
Назначение
Системы измерительные для контроля машинного оборудования CSI 6500 (далее - системы измерительные) предназначены для непрерывного измерения абсолютной вибрации корпуса, относительной вибрации вала, его осевого перемещения и относительного расширения, а также скорости вращения вала, эксцентриситета.
Область применения - различные отрасли промышленности, где используются агрегаты роторного типа (газовые, паровые, гидротурбины, компрессоры, насосы, электродвигатели и Т.Д.).
Описание
Принцип действия систем основан на измерении и обработке сигналов, поступающих от первичных преобразователей.
Системы имеют модульную конструкцию, интегрированную в единый комплекс, состоящий из измерительных модулей, процессорного модуля, модуля сигнальных входов, модуля реле, модуля интерфейса и интерфейсов стойки.
Модуль 6110 контроля относительной вибрации вала (вибрации вала относительно корпуса подшипника) предназначен для работы с вихретоковыми датчиками PR6422, PR6423, PR6424, PR6425, PR6426 с преобразователями CON011, CON021, CON031, CON041.
Модуль 6125 контроля вибрации корпуса предназначен для работы с пьезоэлектрическим вибропреобразователем PR9270.
Модуль 6140 контроля вибрации корпуса предназначен для работы с вихретоковыми датчиками PR6422, PR6423, PR6424, PR6425, PR6426 с преобразователями CON011, CON021, CON031, CON041 и пьезоэлектрическим вибропреобразователем PR9270.
Модуль 6210 контроля осевого перемещения и относительного расширения предназначен для работы с вихретоковыми датчиками PR6422, PR6423, PR6424, PJ^425T~RR6426 с преобразователями CON011, CON021, CON031, CON041. Z / z 'Г
Модуль 6220 контроля эксцентриситета вала предназначен для работы с вихретоковыми датчиками PR6422, PR6423, PR6424, PR6425, PR6426 с преобразователями CON011, CON021, CON031, CON041.
Модули 6310, 6312 контроля скорости и фазы вращения вала предназначены для работы с вихретоковыми датчиками PR6422, PR6423, PR6424, PR6425, PR6426 с преобразователями CONO 11, CON021, CON031, CON041.
Вибропреобразователи пьезоэлектрические PR9270 и преобразователи вибрации и осевых перемещений серии CON/PR внесены в Государственный реестр средств измерений Республики Беларусь.
Модуль 6620 контроля технологических параметров предназначен для мониторинга температуры, давления, нагрузки.
Модуль сигнальных входов 6510 совместно с процессорным модулем 6560 представляет систему сбора данных на базе микропроцессора. Модуль 6510 предназначен для обработки сигналов, поступающих от динамических датчиков перемещений, акселерометров, датчиков скорости, входов постоянного тока, входов переменного тока, сигналов 4-20 мА. Модуль имеет реле ввода-вывода. Модуль 6560 предназначен для сбора, анализа и хранения данных, передачи данных системе измерительной.
Модуль 6824 интерфейса ModBus и интерфейсов стойки предназначен для считывания параметров всех модулей системы измерительной и вывода их через интерфейс ModBus TCP/IP и/или ModBus RTU.
6910 - программное обеспечение CSI configuration software.
Шестнадцатиканальный модуль 6740 предназначен для защиты оборудования.
Внешний вид систем измерительных приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки указаны в приложении А к описанию типа.

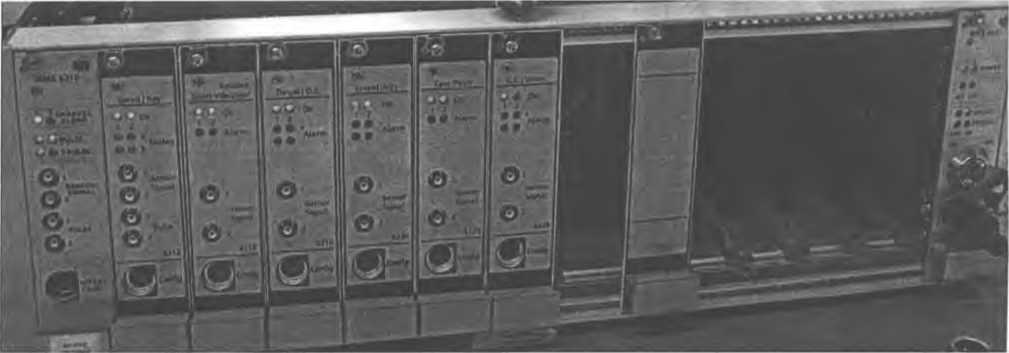

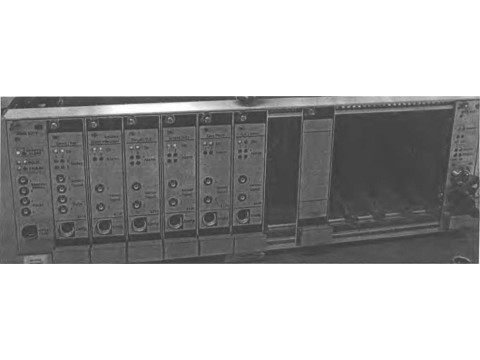

Рисунок 1. Внешний вид систем измерительных
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики систем измерительных для контроля машинного оборудования CSI 6500 приведены в таблицах 1-8.
Таблица 1 модуль 6110 контроля относительной вибрации вала
|
Наименование характеристики |
Значение |
|
Количество входов |
2 |
|
Режимы измерения |
SMaKC- размах (комб.), 8макс-ампл. (комб.) |
|
Типы датчиков |
Вихретоковые PR6422 -PR6426 с преобразователями CONOll, CON021, CON031, CON041 |
|
Диапазон входного напряжения, мВ |
от 0 до 400/ от 0 до 8000 |
|
Диапазоны частот, Гц |
от 1 до (50-2000) от 5 до (50-2000) |
|
Неравномерность амплитудно-частотной характеристики, дБ, не менее |
минус 3 |
|
Диапазон выходного тока, мА |
от 0 до 20 / от 4 до 20 |
|
Погрешность измерений (на частоте 80 Гц), % от диапазона измерений, не более |
±1 |
|
Диапазон значений срабатывания порогов, % от диапазона измерений |
от 5 до 100 |
|
Погрешность срабатывания порогов, % от диапазона измерений, не более |
±1 |
|
Диапазон температур окружающего воздуха при эксплуатации, °C |
от 0 до 65 |
|
Диапазон относительной влажности окружающего воздуха при эксплуатации (без конденсации), %, не более |
от 5 до 95 |
|
Диапазон температур окружающего воздуха при хранении и транспортировании, °C |
от минус 30 до плюс 85 |
|
Номинальное напряжение питания от источника постоянного тока |
24 В |
|
Габаритные размеры, мм, не более |
162,5x129x30 |
|
Масса, г, не более |
450 |
Таблица 2 модуль 6125 контроля вибрации корпуса
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество входов |
2 |
|
Режимы измерения |
амплитуда, СКЗ |
|
Типы датчиков |
пьезоэлектрические PR9270 |
|
Диапазон входного напряжения (размах), мВ |
от 311 до 9500 |
|
Диапазоны частот при измерении виброускорения, Гц |
от 30 до 8000 от 10 до 2000 от 6 до 1000 |
|
Неравномерность амплитудно-частотной характеристики, дБ, не менее |
минус 3 |
|
Диапазон выходного тока, мА |
от 0 до 20 / от 4 до 20 |
|
Погрешность измерений (на частоте 80 Гц), % от диапазона измерений, не более |
±1 |
|
Диапазон значений срабатывания порогов, % от диапазона измерений |
от 5 до 100 |
|
Погрешность срабатывания порогов, % от верхнего предела диапазона измерений, не более |
'ЛисТ^ЛИ£Т0вЛО
Продолжение таблицы 2
|
1 |
2 |
|
Диапазон температур окружающего воздуха при эксплуатации, °C |
от 0 до 65 |
|
Диапазон относительной влажности окружающего воздуха при эксплуатации (без конденсации), %, не более |
от 5 до 95 |
|
Диапазон температур окружающего воздуха при хранении и транспортировании, °C |
от минус 30 до плюс 85 |
|
Номинальное напряжение питания от источника постоянного тока |
24 В |
|
Габаритные размеры, мм, не более |
162,5x129x30 |
|
Масса, г, не более |
450 |
Таблица 3 модуль 6140 контроля вибрации корпуса
|
Наименование характеристики |
Значение |
|
Количество входов |
2 |
|
Режимы измерения |
SMaKc- размах (комб.), 8макс~ампл. (комб.) |
|
Типы датчиков |
Вихретоковые PR6422 -PR6426 с преобразователями CON011, CON021, CON031, CON041; пьезоэлектрические PR9270 |
|
Диапазон входного напряжения (размах), мВ 1 канал 2 канал |
от 0 до 400; от 0 до 2000 от 311 до 9500 |
|
Диапазоны частот, Гц |
от 5 до (50- 1000/1600) от 10 до (50-1000/1600) |
|
Неравномерность амплитудно-частотной характеристики, дБ, не менее |
минус 3 |
|
Диапазон выходного тока, мА |
от 0 до 20 / от 4 до 20 |
|
Погрешность измерений (на частоте 80 Гц), % от диапазона измерений, не более |
±1 |
|
Диапазон значений срабатывания порогов, % от диапазона измерений |
от 5 до 100 |
|
Погрешность срабатывания порогов, % от диапазона измерений, не более |
±1 |
|
Диапазон температур окружающего воздуха при эксплуатации, °C |
от 0 до 65 |
|
Диапазон относительной влажности окружающего воздуха при эксплуатации (без конденсации), %, не более |
от 5 до 95 |
|
Диапазон температур окружающего воздуха при хранении и транспортировании, °C |
от минус 30 до плюс 85 |
|
Номинальное напряжение питания от источника постоянного тока |
24 В |
|
Габаритные размеры, мм, не более |
162,5x129x30 |
|
Масса, г, не более |
450 |
Таблица 4 модуль 6210 контроля осевого перемещения и относительного расширения вала
|
Наименование характеристики |
Значение |
|
Количество входов |
2 |
|
Режимы измерения |
осевое перемещение вала, осевое положение вала, относительное расширение, радиальное положение и изгиб вала |
|
Типы датчиков |
Вихретоковые PR6422 -PR6426 с преобразователями CONOll, CON021, CON031, CON041 |
|
Диапазон входного напряжения, В |
от минус 1 до минус 22,16 |
|
Диапазон частот, Гц |
от 0 до 8 |
|
Диапазон выходного тока, мА |
от 0 до 20 / от 4 до 20 |
|
Погрешность измерений, % от диапазона измерений, не более |
±1 |
|
Диапазон значений срабатывания порогов, % от диапазона измерений |
от 0 до 100 |
|
Погрешность срабатывания порогов, % от диапазона измерений, не более |
±1 |
|
Диапазон температур окружающего воздуха при эксплуатации, °C |
от 0 до 65 |
|
Диапазон относительной влажности окружающего воздуха при эксплуатации (без конденсации), %, не более |
от 5 до 95 |
|
Диапазон температур окружающего воздуха при хранении и транспортировании, °C |
от минус 30 до плюс 85 |
|
Номинальное напряжение питания от источника постоянного тока |
24 В |
|
Габаритные размеры, мм, не более |
162,5x129x30 |
|
Масса, г, не более |
450 |
|
Таблица 5 модуль 6220 контроля эксцентриситета вала | |
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество входов |
2 |
|
Режимы измерения |
Размах, мин/макс |
|
Типы датчиков |
Вихретоковые PR6422 -PR6426 с преобразователями CON011, CON021, CON031, CON041 |
|
Диапазоны входного напряжения (пик), мВ |
от 0 до 400; от 0 до 8000 |
|
Диапазон частот, Гц |
от 0,025 до 10 |
|
Диапазон выходного тока, мА |
от 0 до 20 / от 4 до 20 |
|
Погрешность измерений, % от диапазона измерений, не более |
±1 |
|
Диапазон значений срабатывания порогов, % от диапазона измерений |
от 5 до 100 |
|
Погрешность срабатывания порогов, % от диапазона измерений, не более |
±1 a ----------- |
Продолжение таблицы 5
|
1 |
2 |
|
Диапазон температур окружающего воздуха при эксплуатации, °C |
от 0 до 65 |
|
Диапазон относительной влажности окружающего воздуха при эксплуатации (без конденсации), %, не более |
от 5 до 95 |
|
Диапазон температур окружающего воздуха при хранении и транспортировании, °C |
от минус 30 до плюс 85 |
|
Номинальное напряжение питания от источника постоянного тока |
24 В |
|
Габаритные размеры, мм, не более |
162,5x129x30 |
|
Масса, г, не более |
450 |
Таблица 6 модули 6310, 6312 контроля скорости и фазы вращения вала
|
Наименование характеристики |
Значение |
|
Количество входов |
2 |
|
Режимы измерения |
Частота вращения вала (для модуля 6312), фазы вращения вала |
|
Типы датчиков |
Вихретоковые PR6422 -PR6426 с преобразователями CONOll, CON021, CON031, CON041 |
|
Диапазоны входного напряжения, В |
от 0 до 27,3 |
|
Диапазон частот, Гц (об/мин) |
от 0 до 20 000 (от 0 до 65535) |
|
Диапазон выходного тока, мА (для модуля 6312) |
от 0 до 20 / от 4 до 20 |
|
Погрешность измерений, % от диапазона измерений, не более |
±1 |
|
Диапазон значений срабатывания порогов, % от диапазона измерений (для модуля 6312) |
от 5 до 100 |
|
Погрешность срабатывания порогов, % от диапазона измерений, не более (для модуля 6312) |
±1 |
|
Диапазон температур окружающего воздуха при эксплуатации, °C |
от 0 до 65 |
|
Диапазон относительной влажности окружающего воздуха при эксплуатации (без конденсации), %, не более |
от 5 до 95 |
|
Диапазон температур окружающего воздуха при хранении и транспортировании, °C |
от минус 30 до плюс 85 |
|
Номинальное напряжение питания от источника постоянного тока |
24 В |
|
Габаритные размеры, мм, не более |
162,5x129x30 |
|
Масса, г, не более |
450 |
Таблица 7 модуль 6620 контроля технологических параметров
|
Наименование характеристики |
Значение |
|
Количество входов |
4 |
|
Диапазоны входного напряжения, В |
±1; ±10 |
|
Диапазоны входного тока, мА |
от 0 до 20; от 4 до 20 |
|
Погрешность измерений, % от диапазона измерений, не более |
±1 |
|
Дополнительная погрешность, вызванная изменением температуры окружающего воздуха, %/10 °C, не более |
±0,25 |
|
Диапазон температур окружающего воздуха при эксплуатации, °C |
от 0 до 65 |
|
Диапазон относительной влажности окружающего воздуха при эксплуатации (без конденсации), %, не более |
от 5 до 95 |
|
Диапазон температур окружающего воздуха при хранении и транспортировании, °C |
от минус 30 до плюс 85 |
|
Номинальное напряжение питания от источника постоянного тока |
24 В |
|
Габаритные размеры, мм, не более |
162,5x129x30 |
|
Масса, г, не более |
450 |
Таблица 8 модуль сигнальных входов 6510 совместно с процессорным модулем 6560
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Каналы измерения вибрации | |
|
Количество входов |
16 |
|
Типы датчиков и входов |
Динамический датчик перемещений, акселерометр, датчик скорости, вход постоянного тока, вход переменного тока, сигнал 4-20 мА |
|
Диапазон входного напряжения,В: - переменный ток (пик) - постоянный ток |
±0,5; ±1,0; ±5; ±10 ±22 |
|
Диапазон входного напряжения переменного (пик) и постоянного тока, В |
±22 |
|
Диапазон входного тока, мА |
от 4 до 20 |
|
Диапазоны частот, Гц |
от 0,2 до 40 000 |
|
Аналоговая интеграция |
ускорение/скорость; скорость/перемещение |
|
Погрешность измерений по каналу переменного тока (при t=25 °C), % от диапазона измерений, не более: в диапазоне частот от 30 Гц до 40 000 Гц на частоте 20 Гц на частоте 10 Гц |
±1 ±2,5 ±5 |
|
Погрешность измерений по каналу постоянного тока, % от верхнего предела диапазона измерений, не более |
±1 |
|
Погрешность интегрирования (амплитуда и частота), %, не более |
±2 |
Продолжение таблицы 8
|
1 |
2 |
|
Каналы измерения частоты вращения (числа оборотов) | |
|
Количество входов |
2 |
|
Типы датчиков |
Вихретоковые PR6422 -PR6426 с преобразователями CON011, CON021, CON031, CON041 |
|
Диапазон измерения частоты, Гц (об/мин) |
от 0,1 до 2 000 (от 6 до 120 000) |
|
Диапазон входного напряжения (пик), В |
±0,5; ±22 |
|
Погрешность измерений, %, не более |
±0,1 |
|
Диапазон температур окружающего воздуха при эксплуатации, °C |
от минус 17 до плюс 65 |
|
Диапазон относительной влажности окружающего воздуха при эксплуатации (без конденсации), %, не более |
от 0 до 95 |
|
Диапазон температур окружающего воздуха при хранении и транспортировании, °C |
от минус 30 до плюс 85 |
|
Номинальное напряжение питания от источника постоянного тока |
24 В |
|
Габаритные размеры, мм, не более модуль 6510 модуль 6560 |
190x262x30 190x262x91 |
|
Масса, г, не более модуль 6510 модуль 6560 |
500 850 |
Знак утверждения типа
Знак Утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
В комплект поставки входят:
- система измерительная для контроля машинного оборудования CSI 6500 (модули измерительные по заказу);
техническая документация;
- методика поверки
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "ерго GmbH" (Германия) компании "Emerson Process Management" (США).
МРП МП.2395-2014 " Системы измерительные для контроля машинного оборудования CSI6500. Методика поверки".
Заключение
Системы измерительные для контроля машинного оборудования CSI 6500 соответствуют требованиям документации фирмы "ерго GmbH" (Германия) компании "Emerson Process Management" (США).
Межповерочный интервал не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, 93.
Тел. (017)334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
Смотрите также
