Установки высоковольтные УПУ-24

Назначение

Установки высоковольтные УПУ-24 (далее - установки) предназначены для испытаний электрической прочности изоляции напряжением постоянного и переменного тока, измерения воспроизводимого выходного напряжения постоянного и переменного тока, а также измерения тока утечки изоляции испытываемых объектов по постоянному и переменному току.

Установки применяются в научно-исследовательских институтах, в процессе разработки и производства радиоэлектронных приборов и электротехнической продукции, в испытательных лабораториях, ремонтных мастерских, на предприятиях.

Описание

Установки представляют собой регулируемый высоковольтный источник напряжения постоянного и переменного тока со встроенным измерителем.

Принцип действия установок основан на преобразовании напряжения переменного тока 230 В от сети питания в напряжение постоянного регулируемого тока и дальнейшее высокочастотное преобразование через повышающий трансформатор в напряжения постоянного и переменного тока, регулируемые управляющим контроллером.

Измерение тока утечки осуществляется с помощью встроенного датчика тока.

Внешний вид установки приведен на рисунке 1.

Места нанесения оттиска клейма ОТК и поверительного клейма указаны на задней панели установки (приложение А, рисунок А.1).

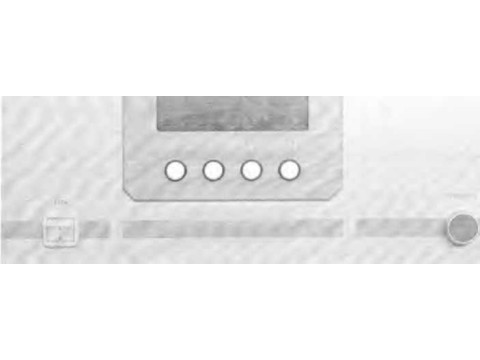

Рисунок 1 - Внешний вид установки высоковольтной У ПУ-24

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон установки выходного напряжения постоянного и переменного тока. В

Дискретность установки выходного напряжения постоянного и переменного тока. В

- в диапазоне от 1000 В до 5000 В

- в диапазоне от 5000 В до 20000 В

Пределы допускаемой приведенной погрешности установки и измерения выходного напряжения постоянного и переменного тока в диапазоне от 1000 до 5000 В. %

Пределы допускаемой относительной погрешности установки и измерения выходного напряжения постоянного и переменного тока в диапазоне от 5000 до 20000 В. %

Диапазон показаний выходного напряжения постоянного и переменного тока. кВ

Диапазон измерений выходного напряжения постоянного и переменного тока. кВ

Диапазон показаний тока утечки, мА

Диапазон измерений тока утечки, мА

Пределы допускаемого значения абсолютной погрешности измерения тока утечки, мА

Диапазон установки тока срабатывания защиты (1уСт )> мА Дискретность установки тока срабатывания защиты, мА Сила тока в нагрузке, при срабатывании защиты, мА Время пропадания выходного напряжения при срабатывании защиты, с, не более

от 1000 до 20000

50

100

±3,0

±3,0

от 0,00 до 20,00

от 1.00 до 20.00 от 0,00 до 20,00 от 5,00 до 20,00

±2,0

от 5 до 20

1

ОТ 1уст ДО (1уСТ+2)

Время установления рабочего режима, мин, не более                       15

Мощность, потребляемая установкой от сети переменного тока напряжением 230 В

частотой 50 Гц. не более 1000 В А

Установки по устойчивости и прочности при климатических воздействиях соответствует требованиям, установленным для приборов группы 2 ГОСТ 22261.

Нормальные условия применения установок:

- температура окружающего воздуха

- относительная влажность воздуха

- атмосферное давление

Рабочие условия применения установок:

- температура окружающего воздуха

- относительная влажность воздуха

- атмосферное давление

плюс (20 ± 5) °C;

от 30 % до 80 %;

от 84 до 106 кПа (от 630 до 795 мм рт. ст.);

от плюс 10 °C до плюс 35 °C;

до 80 % при температуре плюс 25 °C;

от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.).

Средняя наработка на отказ, ч, не менее

Средний срок службы, лет, не менее

Среднее время восстановления работоспособности, ч, не более

Масса установки, кг, не более

Габаритные размеры, мм, не более                            465x269x548

Степень защиты оболочки по ГОСТ 14254-96

Знак утверждения типа

Знак Утверждения типа наносится на эксплуатационную документацию типографским способом.

Комплектность

Состав комплекта поставки установки приведен в таблице 1.

Таблица 1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».

ГОСТ 12.2.091-2002 «Безопасность электрических контрольно - измерительных приборов и лабораторного оборудования»;

ТУ BY 100039847.117-2012 «Установка высоковольтная УПУ-24. Технические условия».

МРБ МП.2317-2013 «Установка высоковольтная УПУ-24. Методика поверки».

Заключение

Установки высоковольтные УПУ-24 соответствуют ГОСТ 22261-94, ГОСТ 15150-69, ГОСТ 12.2.091-2002 и ТУ BY 100039847.117-2012.

Межповерочный интервал — не более 12 месяцев (для установок, предназначенных для применения либо применяемых в сфере законодательной метрологии).

Научно-исследовательский испытательный центр БелГИМ,

г. Минск, Старовиленский тракт, 93

тел. 334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025
