Термопреобразователи c унифицированным выходным сигналом постоянного тока R1T185 / T-440-385U-S
| Номер в ГРСИ РФ: | РБ 03 10 5005 12 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термопреобразователи |
| Производитель / заявитель: | "Pyromation, Inc.", США |
|
Описание типа РБ 03 10 5005 12 [2013-02-28]
rb-03-10-5005-12_2013-02-28.pdf
|
Скачать |
Термопреобразователи с унифицированным выходным сигналом постоянного тока R1T185 / T-440-385U-S производства фирмы «Pyromation, Inc.» (США), предназначены для измерения и преобразования температуры измеряемой среды в унифицированный сигнал силы постоянного тока, в различных отраслях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 5005 12 |
| Наименование | Термопреобразователи c унифицированным выходным сигналом постоянного тока R1T185 / T-440-385U-S |
| Год регистрации | 2012 |
| Номер сертификата | 8186 |
| Дата регистрации | 2012-11-29 |
| Срок действия | 2017-11-29 |
| Получатель сертификата | фирма "Pyromation, Inc.", США (US) |
Производитель / Заявитель
фирма "Pyromation, Inc."
Адрес: Форт Вейн, шт. Индиана, Индастриал Роуд, 5211
Контакты: (260)484-2580 / (260)482-6805 / www.pyromation.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2297-2012. |
Поверители
Скачать
|
Описание типа РБ 03 10 5005 12 [2013-02-28]
rb-03-10-5005-12_2013-02-28.pdf
|
Скачать |
Описание типа
Назначение
Термопреобразователи с унифицированным выходным сигналом постоянного тока R1T185 / T-440-385U-S производства фирмы «Pyromation, Inc.» (США), предназначены для измерения и преобразования температуры измеряемой среды в унифицированный сигнал силы постоянного тока, в различных отраслях промышленности.
Описание
Принцип действия основан на преобразовании измеряемой температуры термопреобразователем сопротивления R1T185 в величину активного сопротивления постоянному току с последующим преобразованием в выходной унифицированный сигнал силы постоянного тока (4 - 20) мА либо (20 - 4) мА преобразователем Т-440-385U-S, линейно зависящий от измеряемой температуры.
Внешний вид термопреобразователей с унифицированным выходным сигналом постоянного тока R1T185 / T-440-385U-S представлен на рисунках 1 и 2.
Место нанесения знака поверки (клейма-наклейки) указано в приложении А.

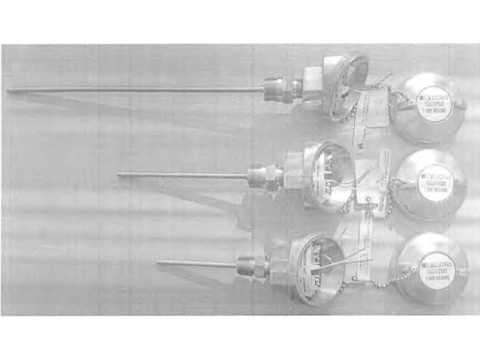

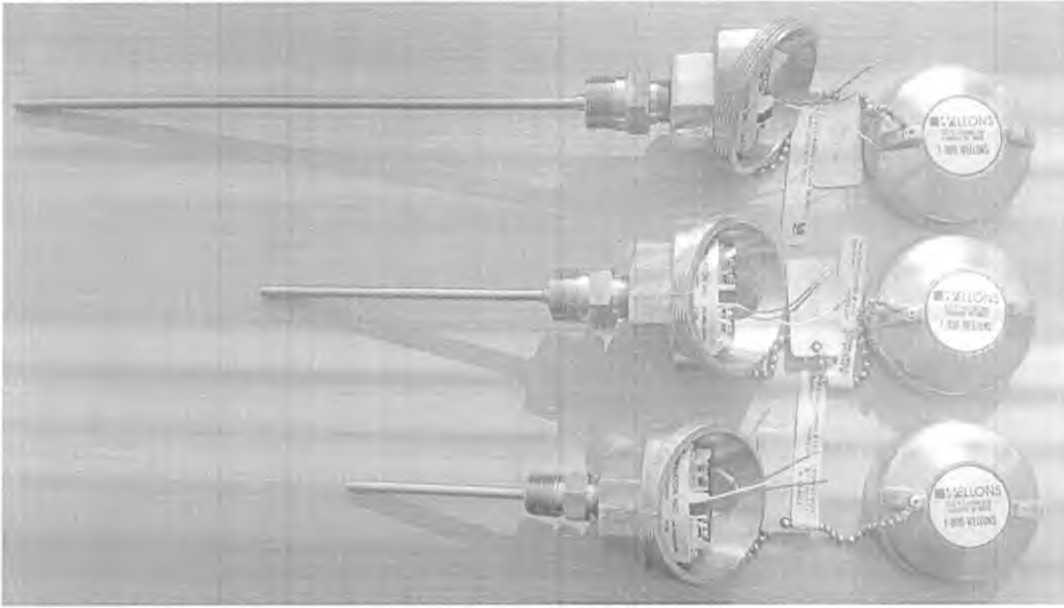

Рисунок 1. Внешний вид термопреобразователей с унифицированным выходным сигналом постоянного тока R1T185 / T-440-385U-S

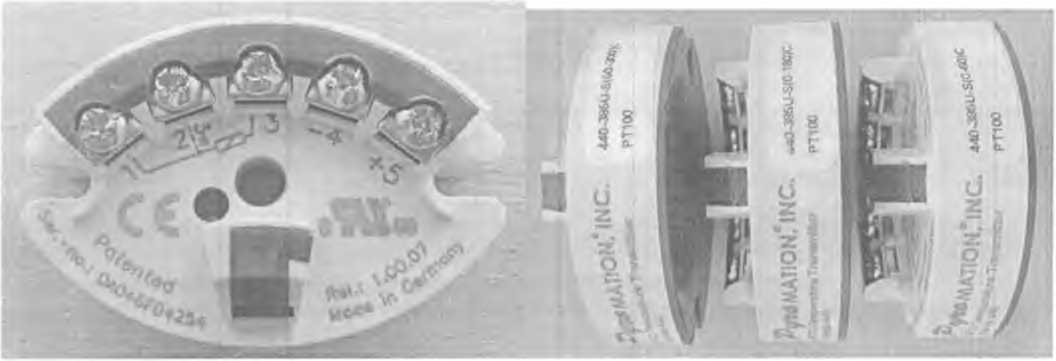

Рисунок 2. Внешний вид преобразователей T-440-385U-S
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование характеристики |
Значение характеристики |
|
НСХ термопреобразователей сопротивления |
PtlOO, а=0,00385 С'1 |
|
Диапазон измерений термопреобразователя сопротивления, °C R1T185L, R1T185H |
от минус 200 до плюс 200 от минус 200 до плюс 600 |
|
Класс допуска термопреобразователя сопротивления по ГОСТ 6651-2009 |
В |
|
Номинальный диаметр термопреобразователя сопротивления, мм (дюймы) |
3,17(1/8); 4,76 (3/16); 6,35(1/4); 9,52 (3/8) |
|
Максимальный измерительный ток термопреобразователя сопротивления, мА |
2 |
|
Диапазон измерений (настраиваемый) преобразователя Т-440-385U-S, °C |
от минус 200 до плюс 650 |
|
Схема присоединения термопреобразователя сопротивления к преобразователю T-440-385U-S |
2-х проводная либо 3-х проводная |
|
Входной сигнал преобразователя Т-440-385U-S |
PtlOO, а=0,00385 С'1 |
|
Выходной сигнал преобразователя Т-440-3 85U-S |
Линейный (4 - 20) мА либо (20 - 4) мА |
|
Номинальный измерительный ток преобразователя Т-440-385U-S, мА |
0,6 |
|
Погрешность преобразователя Т-440-385U-S с учётом временной стабильности в течении 1 года |
Д=±0,3 °C либо у=±0,13% (от настроенного диапазона). Принимается большее из значений |
|
Дополнительная погрешность, вызванная отклонением питания от 24 В, преобразователя Т-440-385U-S на каждый вольт |
удн=±0,01% (от 20 мА) |
|
Дополнительная погрешность, вызванная отклонением сопротивления нагрузки преобразователя Т-440-3 85U-S на каждые 100 Ом |
Уд =±0,02% (от 20 мА) |
|
Дополнительная погрешность, вызванная отклонением температуры окружающей среды преобразователя Т-440-3 85U-S на каждый градус отличный от (23±5) °C |
Д=±[15 ррш-(верхнее значение настроенного температурного диапазона + 200 °C) + 50 ppm-(настроенный температурный диапазон)] |
|
Масса преобразователя Т-440-385U-S, г |
44 |
|
Диапазон температур окружающего воздуха при эксплуатации, °C |
от минус 40 до плюс 85 |
|
Диапазон температур окружающего воздуха при хранении, °C |
от минус 40 до плюс 100 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию.
Комплектность
Термопреобразователь с унифицированным выходным сигналом постоянного тока R1T185 / T-440-385U-S
Техническое описание
Методика поверки МРБ.МП. ZZ.97-ZOIZ.
Упаковка
Нормативные документы
Техническая документация фирмы «Pyromation, Inc.», США;
Методика поверки МРБ.МП. Z-2.97-z.oi2.. «Термопреобразователи с унифицированным выходным сигналом постоянного тока R1T185 / T-440-385U-S фирмы “Pyromation, Inc.”, США»
ГОСТ 6651-2009 «Термопреобразователи сопротивления из платины меди и никеля. Общие технические требования и методы испытаний»
ГОСТ 30232-94 «Термопреобразователи с унифицированным выходным сигналом. Общие технические требования»
Заключение
Термопреобразователи с унифицированным выходным сигналом постоянного тока R1T185 / T-440-385U-S соответствуют требованиям технической документации фирмы «Pyromation, Inc.», США, ГОСТ 6651-2009, ГОСТ 30232-94
Государственные приемочные испытания проведены центром испытаний средств измерений Республиканского унитарного предприятия «Гомельский центр стандартизации, метрологии и сертификации» (аттестат аккредитации BY/112 02.6.0.0002 от 15.02.2008). Юридический адрес: ул.Лепешинского,!, 246015, г.Гомель, тел. +375 232 68 44 01.
Межповерочный интервал - не более 12 месяцев.
