Анализаторы мощности серии CVM
| Номер в ГРСИ РФ: | РБ 03 13 4818 12 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | "Circutor S.A.", Испания |
Анализаторы мощности серии CVM (далее анализаторы) предназначены для измерения напряжения, тока, частоты, мощности, электрической энергии. Анализаторы применяются для непрерывного сбора информации о работе потребителей и источников электроэнергии с целью построения графиков потребления и генерирования активной и реактивной мощности, учета потребления и отпуска электроэнергии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 4818 12 |
| Наименование | Анализаторы мощности серии CVM |
| Год регистрации | 2012 |
| Номер сертификата | 7610 |
| Дата регистрации | 2012-01-31 |
| Срок действия | 2017-01-31 |
| Получатель сертификата | фирма "СIRCUTOR S.A.", Испания (ES) |
Производитель / Заявитель
фирма "CIRCUTOR S.A."
Адрес: Vial Sant Jordi s/n 08232 Viladecavalls (Barcelona)
Контакты: +34 937 452 900 / +34 937 452 914 / central@circutor.es
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2252-2012. |
Поверители
Скачать
|
Описание типа РБ 03 13 4818 12 [2012-11-21]
rb-03-13-4818-12_2012-11-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4818 12 [2012-01-01]
rb-03-13-4818-12_2012-01-01.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы мощности серии CVM (далее анализаторы) предназначены для измерения напряжения, тока, частоты, мощности, электрической энергии. Анализаторы применяются для непрерывного сбора информации о работе потребителей и источников электроэнергии с целью построения графиков потребления и генерирования активной и реактивной мощности, учета потребления и отпуска электроэнергии.
Анализаторы имеют входы унифицированных сигналов, что позволяет подключать к ним датчики различных типов, а также использовать анализаторы в информационно - измерительных системах.
Анализаторы имеют выходы информационных сигналов, что позволяет создавать на их базе различные системы управления.
Область применения: предприятия промышленности, энергосистемы, электросети предприятий.
Описание
Анализаторы мощности серии CVM имеют следующие модификации: CVMk2-ITF-402, CVMk2-ITF-405, CVM-NRG96, CVM-NRG96-ITF, CVM-NRG96-ITF-RS485-С, CVM-NRG96-ITF-HAR-RS485-C, CVM-NRG96-MC-ITF, CVM-NRG96-MC-ITF-RS485-C, CVM-MINI, CVM-MINI-ITF, CVM-MINI-ITF-RS485-C2, CVM-MINI-1TF-HAR-RS485-C2, CVM-MINI-ITF-MC, CVM-MINI-ITF-MC-RS485-C2.
Анализаторы представляют собой функционально законченные блоки, оснащенные устройствами связи между собой и внешними устройствами. Анализаторы имеют модульную конструкцию, допускающую гибкую комплектацию по условиям заказчика. Конструктивно блоки выполняются в двух вариантах: для щитового и реечного монтажа.
Принцип работы анализаторов основан на измерении мгновенных значений тока и напряжения. Входные значения напряжения и тока преобразуются с помощью аналого-цифрового преобразователя, измеряются, обрабатываются микропроцессором и отображаются на жидкокристаллическом дисплее.
Анализаторы могут программироваться пользователем для конкретных условий контролируемой сети. Анализаторы имеют до пяти входов по напряжению и до четырех гальванически изолированных друг от друга и от остальных частей групп входов по току. Измерительные входы (вход) подключаются напрямую или через масштабные преобразователи.
Связь с компьютером в зависимости от модели осуществляется по интерфейсам RS232, RS485 или Ethernet.
Внешний вид анализаторов приведен на рисунках 1-7, место нанесения знака поверки (клейма - наклейки) приведено на рисунках А. 1 - А.З в приложении А.

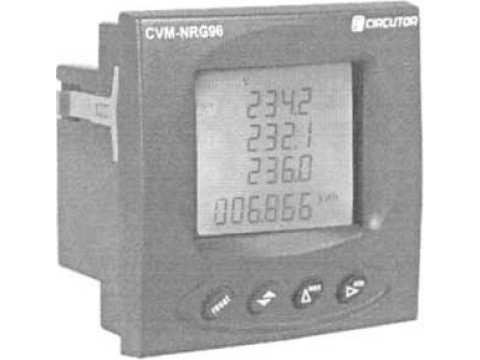

Рисунок 1- Анализатор мощности CVM-NRG96

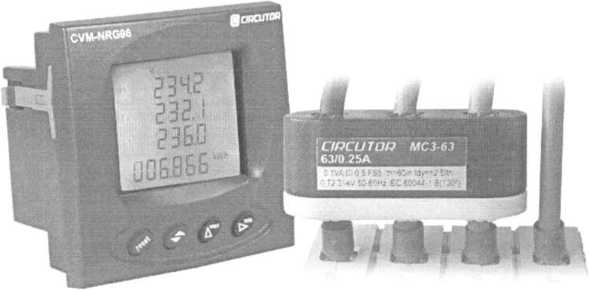

Рисунок 2- Анализатор мощности CVM-NRG96-MC+1MC3

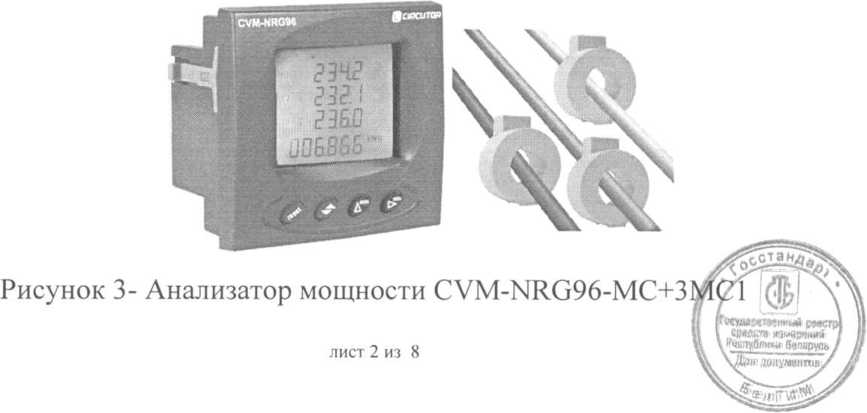

• а э » а •
Рисунок 4- Анализатор мощности CVM-MINI
Рисунок 5- Анализатор мощности CVM-MIN1-MC+1 МСЗ
Рисунок 6- Анализатор мощности CVM-MINI-MC+3MC1
Рисунок 7- Анализатор мощности CVMk2
Госкдадтеникй ревл; Ute/w t-ечрусь \ДХ1 Л'}1Ш1>ТС>в/
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Диапазон измеряемых напряжений переменного тока, В: анализатор CVMk2 фаза-ноль фаза-фаза анализаторы CVM-NRG96, CVM-MINI фаза-ноль фаза-фаза |
15 - 360; 26 - 624; 0 - 300; 0 - 520; |
|
Диапазон измерения величины переменного тока, А: анализаторы CVMk2, CVM-NRG96, CVM-MINI анализатор CVM-NRG96-MC+1MC3, CVM MINI- МС+1МСЗ анализатор CVM-NRG96-MC+3MC1, СУМ MINI- МС+ЗМС1 |
прямого включения от 0 до 5; трансформаторного включения /1, /5; 63/0,25 125/0,25 250/0,25 (150/200/250)/0,25 (250/400/500)70,25 (500/1000/1500)/0,25 |
|
Диапазон измеряемых частот переменного тока, Гц: анализатор CVMk2 |
45-65 |
|
Пределы допускаемой основной относительной погрешности при измерении напряжения переменного тока: анализатор CVMk2-ITF-405 анализатор CVMk2-ITF-402 анализаторы CVM-NRG96 анализаторы CVM-MINI |
± 0,5 % + 1 емр в диапазоне (от 20 % до 120 %) Uh; (Uh фаза-ноль)=300 В; (Uh фаза-фаза)=520 В. ± 0,2 % + 2 емр в диапазоне (от 20 % до 120 %) Uh; (Uh фаза-ноль)=300 В; (Uh фаза-фаза)=520 В. ± 0,5 % + 2 емр ± 0,5 % + 1 емр |
|
Пределы допускаемой основной относительной погрешности при измерении переменного тока: анализатор CVMk2-ITF-405 анализатор CVMk2-ITF-402 анализаторы CVM-NRG96 анализаторы CVM-MIN1 |
1 ± 0,5 % + 1 емр в диапазоне (от 10% до 120 %) 1н; (1н — 1;5)А ± 0,2 % + 2 емр в диапазоне (от 10 % до 120%) 1н; (1н-1;5)А ± 0.5 % + 2 емр. , ± 0.5 % --- _ |
Таблица 1 продолжение
|
Пределы допускаемой основной относительной погрешности при измерении активной мощности: анализатор CVMk2-ITF-405 анализатор CVMk2-ITF-402 анализаторы CVM-NRG96 анализаторы CVM-MINI |
± 0,5 % + 1 емр в диапазоне (от 10 % до 120 %) 1н; (1н = 1; 5) А ± 0,2% + 1 емр в диапазоне (от 10 % до 120 %) 1н; (1н = 1; 5) А ± 1,0 % + 2 емр ± 0,5 % + 1 емр |
|
Пределы допускаемой основной относительной погрешности при измерении реактивной мощности: анализатор CVMk2 |
± 0,5% в диапазоне (от 10 % до 120 %) 1н; (1н = 1; 5) А |
|
Пределы допускаемой основной относительной погрешности при измерении активной энергии: анализатор CVMR2-ITF-405 анализатор CVMk2-ITF-402 анализаторы CVM-MINI |
± 0,5 % ± 0,2 % ± 0,5 % + 1 емр |
|
Пределы допускаемой основной относительной погрешности при измерении реактивной энергии: анализатор CVMk2 |
± 0,5 % |
|
Пределы допускаемой основной абсолютной погрешности при измерении частоты, Гц: анализатор CVMk2 |
±0,01 |
|
Габаритные размеры, мм, не более анализатор CVMk2 анализаторы CVM-NRG96 анализаторы CVM-MINI |
144x144x116 96х96х63 82x52x70 |
|
Масса не более, кг: анализатор CVMk2 анализаторы CVM-NRG96 анализаторы CVM-MINI |
0,750 0,400 0,210 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха, % - напряжение питающей сети, В - частота питающей сети, Гц |
от минус 10 до плюс 50 5-95 230 ± 10% 50 |
Знак утверждения типа
Знак утверждения типа наносится на табличку анализаторов типографским способом.
Комплектность
- анализатор мощности
- руководство по эксплуатации
- упаковка
- 1 ШТ.
- 1 экз.
- 1 ШТ.
Нормативные документы
Техническая документация фирмы «CIRCUTOR S.A.», Испания.
МРБ. МП. - ?-М 2 «Анализаторы мощности серии СУМ».
Заключение
Анализаторы мощности серии СУМ (модификации СУМк2-1ТР-402, СУМк2-1ТР-405, CVM-NRG96, CVM-NRG96-ITF, CyM-NRG96-ITF-RS485-C, CyM-NRG96-ITF-HAR-RS485-C, CyM-NRG96-MC-ITF, CyM-NRG96-MC-ITF-RS485-C, СУМ-MINI, СУМ-MINI-ITF, CVM-MINI-ITF-RS485-C2, CVM-M1NI-ITF-HAR-RS485-C2, СУМ-M1N1-ITF-MC, CVM-MINI-1TF-MC-RS485-C2) соответствуют требованиям технической документации фирмы «CIRCUTOR S.A.», Испания.
Межповерочный интервал - 12 месяцев.
Государственные приёмочные испытания проведены Республиканским унитарным предприятием «Гомельский центр стандартизации, метрологии и сертификации».
Адрес: ул. Лепешинского, 1, 246015, г. Гомель, тел ./факс 68-44-00, 68-44-01.
Электронный адрес: mail@gomelcsms.by.
Аттестат аккредитации № BY/ 112 02.6.0.0002 от 15.02.2008.
