Счетчики активной электрической энергии однофазные многотарифные электронные СОЖ 4-12

Назначение

Счетчики активной электрической энергии однофазные многотарифные электронные СОЖ 4-12 (далее - счетчики) предназначены для измерения активной электрической энергии в однофазных двухпроводных сетях переменного тока с номинальным напряжением 230 В и номинальной частотой 50 Гц при непосредственном включении по 4 тарифам в закрытых помещениях умеренного климата.

Область применения - промышленность, энергетика, коммунально-бытовое и сельское хозяйство.

Описание

Счетчики являются измерительно-вычислительными устройствами, выполненными на базе специализированного измерительного микроконтроллера.

Принцип работы счетчиков основан на преобразовании значений входного напряжения и тока с учетом коэффициента мощности в последовательность импульсов, частота следования которых пропорциональна мгновенной активной мощности.

В качестве устройства, отображающего суммарное количество энергии, прошедшее через счетчик по каждому из четырех тарифов применен жидкокристаллический индикатор (ЖКИ). Для визуального контроля, работоспособности счетчика используется оптический светодиодный индикатор, работающий синхронно с испытательным выходом.

Переключение тарифов осуществляется по встроенному в счетчик таймеру (часы реального времени).

Счетчики выпускают с двумя исполнениями крышек:

- с короткой крышкой РЮИБ 8.040.717 для установки в стандартных электрошкафах на монтажную планку 35x7,5 мм (DIN-рейку);

- с удлиненной крышкой РЮИБ 8.040.738 для установки на фронтальной плоскости с креплением посредством шасси РЮИБ 8.010.537.

В зависимости от исполнения в счетчиках СОЖ 4-12 в качестве датчика тока используется шунт.

Структура условного обозначения счетчиков:

СОЖ 4-12-Х YZ,

где X - описание датчика тока (Ш- шунт);

Y - класс точности счетчика по СТБ ГОСТ Р 52320-2007 (1- первый класс)

Z - вид крышки (К- короткая, У- удлинённая)

Счетчики имеют гальванически развязанное испытательное выходное устройство, с выходом, соответствующим требованиям ГОСТ Р 52320-2007 и гальванически развязанный четырехпроводный последовательный интерфейс, позволяющий осуществит^^^буш! с ПЭВМ через любой COM-порт ПЭВМ.

Счетчики осуществляют обмен' информацией по программе СОЖЯ-Й.еи^Щрб^ грамма обмена информацией СОЖ4-12.exe реализует следующие операции:             )

V y^ffi*** Бадар^. 7 ft

'Тйтмейтй/

а) запись информации в счетчик:

- пароль счетчика;

- даты в формате XX.XX.XX (день-месяц-год);

- времени и дня недели;

- первого банка тарифного расписания на текущий год с учетом субботних, воскресных и праздничных дней;

- второго банка тарифного расписания на планируемые изменения тарифного расписания с учетом субботних, воскресных и праздничных дней.

б) считывание информации со счетчика:

- измеренной суммарной энергии с момента запуска (обнуления);

- измеренной энергии с момента запуска по каждому тарифу;

- текущей даты;

- текущего времени;

- заводского номера счетчика;

- первого банка тарифного расписания на текущий год с учетом субботних, воскресных и праздничных дней;

- второго банка тарифного расписания на планируемые изменения тарифного расписания с учетом субботних, воскресных и праздничных дней.

Схема нанесения знака поверки для защиты от несанкционированного доступа приведена в приложении А.

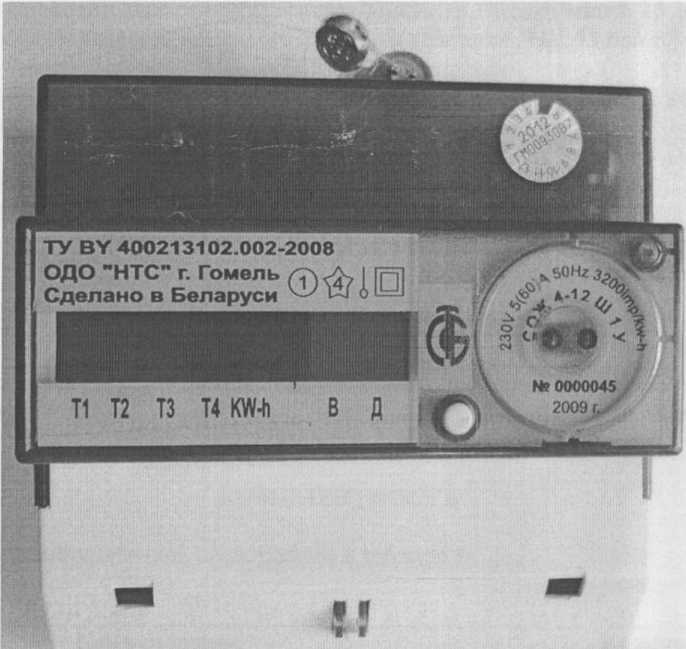

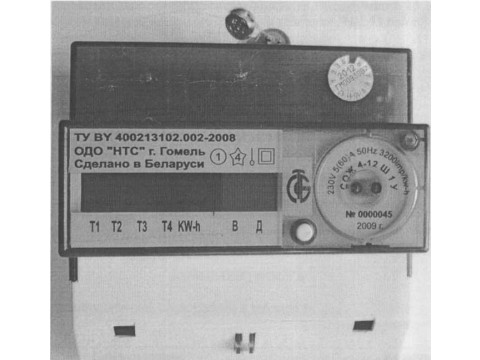

Внешний вид счётчиков СОЖ 4-12 приведён на рисунке 1.

Рисунок 1- Внешний вид счётчиков СОЖ 4-12

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИС

Класс точности по СТБ ГОСТ Р 52320-2007 и ГОСТ 8.401-80

Номинальное напряжение (UH0M), В, ............................

Частота питающей сети, Гц,................................................................50±2,5.

Базовый ток (Ig), А,.......................

Максимальная сила тока (Imax), А

Стартовый ток (порог чувствительности) при UHOmhh и coscp =1 .................0,004 1б.

Постоянная счетчиков, имп/кВт ч,

Мощность, потребляемая цепью напряжения, полная, ВА, не более

активная, Вт, не более

Полная мощность, потребляемая цепью тока, В-А, не более

-■ для класса 1

Количество тарифов ..................................................................от 1 до 4.

Количество тарифных зон

Суточный ход часов при температуре (23±2) °C, с,

Дополнительная погрешность в предельном рабочем диапазоне температур на каждые 10 °C, с

Габаритные размеры счетчика с крышкой зажимной коробки, мм, не более

- для модификаций СОЖ 4-12.Х.Х.У...... 145x125x70,

- для модификаций СОЖ 4-12.Х.Х.К...... 130x125x75.

Масса, кг, не более

Средний срок службы, лет, не менее

Средняя наработка до отказа, ч, не менее ........................................ 35000.

Предельный рабочий диапазон температур, °C,..................от минус 25 до плюс 55.

Предельная относительная влажность в рабочих условиях , %,.. 95 при температуре 40 °C.

Атмосферное давление, кПа,....................................................от 84 до 106,7.

Предельный диапазон температур хранения и транспортирования, °C, ..............................от минус 40 до плюс 70.

Класс защиты от поражения электрическим током по ГОСТ 12.2.091-2002 (МЭК 61010-1- 2001).............................................................II.

Степень защитной оболочки корпуса по ГОСТ 14254-96 ..............IP 51 категории 2.

Знак утверждения типа

Знак утверждения типа наносят на лицевую панель прибора типографским способом с использованием самоклеящейся пленки, а на титульный лист паспорта типографским способом.

Комплектность

Комплектность поставки счетчиков представлена в таблице 1

Таблица 1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

СТБ ГОСТ Р 52320-2007 (МЭК 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

ГОСТ 22261-94 «Средства измерения электрических и магнитных величин.

Общие технические условия»

СТБ ГОСТ Р 52322-2007 (МЭК 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Активной электрической энергии счетчики активной энергии классов точности 1 и 2.

МРБ МП. 1847-2008. «Счетчики активной электрической энергии однофазные многотарифные электронные СОЖ 4-12. Методика поверки».

ТУ BY 400213102.002-2008 «Счетчики активной электрической энергии однофазные многотарифные электронные СОЖ 4-12. Технические условия».

Заключение

Счётчики активной электрической энергии однофазные многотарифные электронные СОЖ 4-12 соответствуют требованиям ТУ BY 400213102.002-2008, СТБ ГОСТ Р 52320-2007, СТБ ГОСТ Р 52322-2007, ГОСТ 22261-94.

Межповерочный интервал - не более 48 мес. (при применении в сфере законодательной метрологии).

Научно-исследовательский испытательный центр БелГИМ.

220053, г. Минск, Старовиленский тракт, 93,

Тел. (017)334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025.
