Счетчики активной электрической энергии однофазные многотарифные электронные ЭЭ8003

Назначение

Счетчики активной электрической энергии однофазные многотарифные электронные ЭЭ8003/2 (далее - счетчики) предназначены для учета потребления активной электрической энергии в однофазных двухпроводных цепях переменного тока по одному, двум, трем или четырем тарифам.

Область применения счетчиков - для комплектования систем многотарифного учета электроэнергии на предприятиях промышленности, энергетики и сельского хозяйства, а также в бытовом секторе, размещаемых внутри помещения.

Счетчики могут применяться для многотарифного учета электроэнергии как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ).

Описание

Счетчики представляют собой аналого-цифровые устройство, преобразующее информацию о потребляемой мощности в импульсы, следующие с определенной частотой, суммирование коте рых дает количество потребляемой энергии.

Счетчики выполнены в корпусе, предназначенном для установки на щитке на вертикальной стене (панели).

Включение счетчиков - непосредственное.

Конструкцией счетчиков предусмотрены следующие устройства ввода-вывода:

- передающее устройство для дистанционного учета потребляемой энергии (поверочный выход);

- световой индикатора функционирования, с изменяющейся пропорционально мощности частотой мигания;

- суммирующее устройство с жидкокристаллическим дисплеем, отображающее количество потребленной электроэнергии в кВт-ч;

- кнопки «Установка» и «Выбор»;

- по заказу потребителя: устройство управления нагрузкой (для отключения нагрузки при превышении установленного лимита мощности или во время действия заданного тарифа) и (или) интерфес RS-485.

Счетчики обеспечивают возможность автоматического перехода на «летнее» и время, а также независимой установки времени переключения с одной тарифной отдельно для рабочих и выходных (праздничных) дней и любого сезонного вари ции весенний, летний, осенний, зимний сезонные варианты тарификации (12 сез^н^^Л^вЛ^

дояиш

Счетчики также обеспечивают выбор предустановленного варианта тарифи

Описание типа средства измерений

Счетчики обеспечивают вывод на дисплей следующих параметров (только при подключенном сетевом напряжении):

- текущих времени, даты и дня недели;

- автоматической суточной коррекции хода часов в пределах от минус 9,9 до плюс 9,9 с;

- номера действующего тарифа;

- признака рабочего или выходного (праздничного) дня;

- номера месяца начала каждой из сезонных программ;

- времени начала всех установленных зон;

- выбранного варианта тарификации выходных и праздничных дней для каждого из сезонных программ;

- 25 устанавливаемых дат;

- заводского номера счетчика;

- измеренного количества электрической энергии, потребленной во время действия каждого из тарифов и суммарное количество потребленной электрической энергии;

- значения потребленной электроэнергии - суммарное и по каждому тарифу в отдельности -за предыдущий год и 12 предыдущих месяцев;

- одноминутной мощности;

- максимума получасовой мощности за сутки;

- максимума получасовой мощности за текущий месяц;

- максимума получасовой мощности за предшествующий месяц;

- лимита одноминутной мощности;

- тарифа отключения нагрузки (только для счетчиков с устройством управления нагрузкой);

- номера версии и даты создания «программы»;

- пароля;

- количества установленных сезонов, тарифов, тарифных зон в рабочие, субботние и воскресные дни, фиксированных дат;

- даты поверки счетчика;

- журналов с датами и временем десяти последних: отключений и подключений сетевого напряжения, изменений данных кнопками, изменений данных по интерфейсу RS-485.

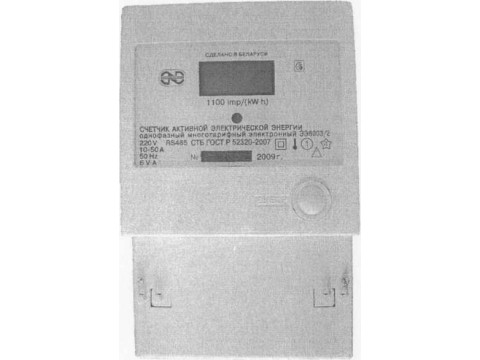

Общий вид счетчика приведен на рисунке 1.

Схема опломбирования от несанкционированного доступа и схема нанесения на счетчики знака поверки приведены в приложении А.

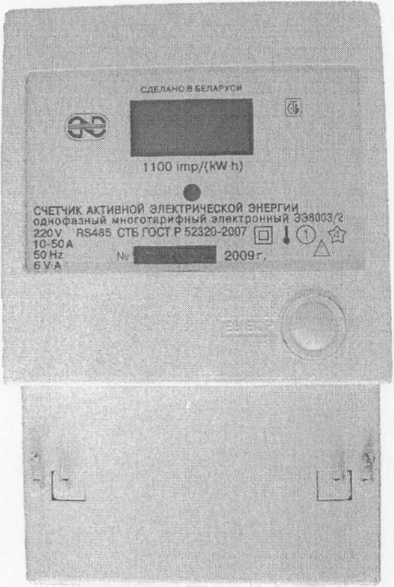

Рисунок 1 - Общий вид счетчика

[Государственную ■’segfjl] 1 средств МИММ J \ РрйтуОяим bc/Uffigfe / \Дм noxyi^rw/

Описание типа средства измерений

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Счетчики сохраняют работоспособность в следующих рабочих условиях применения:

- температура окружающего воздуха                 от минус 20 °C до плюс 55 °C;

- значение относительная влажность окружающего

воздуха при температуре 30 °C                     не более 90 %;

- предельное значение относительной влажности

при температуре 30 °C                           95 %

- предельный диапазон температур хранения

и транспортирования                            от минус 25°С до плюс 70°С

По точности учета электрической энергии счетчики соответствуют классу точности 1,0.

Счетчики изготавливаются на следующие значения тока и напряжения:

- базовый ток (1о): 10 А;

- номинальное напряжение (UHOM): 220 В;

- номинальная частота сети:50 Гц.

Диапазон информативных параметров входного сигнала:

- сила тока: от 0,5 до 50 А;

- напряжение: от 176 до 253 В;

- частота: от 47,5 до 52,5 Гц.

При этом установленный рабочий диапазон изменения напряжения от 198 до 242 В, предельный рабочий диапазон изменения от 176 до 253 В.

Максимальная сила тока соответствует 500 % от базового значения.

Счетчик начинает и продолжает измерять энергию при подаче на него тока со значением 0,004 1б (при коэффициенте мощности равном 1).

Полная мощность, потребляемая последовательной цепью счетчика при базовом току, номинальной частоте и нормальной температуре, не превышает 0,4 ВА.

Полная мощность, потребляемые параллельной цепью счетчика при номинальных значениях напряжения и частоты и нормальной температуре, не превышает 6,0 ВА.

Активная мощность, потребляемые параллельной цепью счетчика при номинальных значениях напряжения и частоты и нормальной температуре, не превышает 2,0 Вт.

Масса счетчиков не более 1,0 кг.

Габаритные размеры счетчиков не более 215x135x80 мм.

Средняя наработка на отказ, не менее 80000 часов.

Средний срок службы счетчиков до первого капитального ремонта, не менее 24 лет.

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель корпуса счетчика методом сеткографии и на титульный лист паспорта типографским способом.

Комплектность

Комплект поставки счетчиков соответствует таблице 1 .

Таблица!

Описание типа средства измерений

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

СТБ ГОСТ Р 52320-2007 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Счетчики электрической энергии.

СТБ ГОСТ Р 52322-2007 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Испытания и условия испытаний. Статические счетчики активной энергии классов точности 1 и 2.

ТУ 05796073.143-98 Счетчики активной электрической энергии однофазные многотарифные электронные ЭЭ8003.

МП.ВТ.014-2001 Методика поверки. Счетчики активной электрической энергии однофазные многотарифные электронные ЭЭ8003/2. Согласована РУП «Витебский ЦСМС».

Заключение

Счетчики активной электрической энергии однофазные многотарифные электронные ЭЭ8003/2 соответствуют требованиям СТБ ГОСТ Р 52320-2007, СТБ ГОСТ Р 52322-2007, ТУ 05796073.143-98.

Межповерочный интервал 8 лет.

Государственные приемочные испытания проведены:

РУП «Витебский ЦСМС», ул.Б.Хмельницкого, 20

210015, г.Витебск, тел./факс 42 68 04

Аттестат аккредитации № BY/112 02.6.0.0003 от 10.06.2008

НИИЦ РУП «БелГИМ»

г.Минск, Старовиленский тракт, 93

Аттестат аккредитации № BY/112 02.1.0.0025

ОАО «Испытания и сертификация бытовой и промышленной продукции «БЕЛЛИС»

г.Минск, ул.Красная,7

Аттестат аккредитации № BY/112 02.1.0.0001 от 23.10.2006
