Счетчики активной электрической энергии однофазные однотарифные электронные СОЖ 1-1

Назначение

Счетчики активной электрической энергии однофазные однотарифные электронные СОЖ 1-1 (далее - счетчики) предназначены для измерения активной электрической энергии в однофазных двухпроводных сетях переменного тока с номинальным напряжением 230 В и номинальной частотой 50 Гц при непосредственном включении в закрытых помещениях умеренного климата.

Область применения - промышленность, энергетика, коммунально-бытовое и сельское хозяйство.

Описание

Счетчики являются измерительно-вычислительными устройствами, выполненными на базе специализированного измерительного микроконтроллера.

Принцип работы счетчиков основан на преобразовании значений напряжения и тока с учетом коэффициента мощности в последовательность импульсов, частота следования которых пропорциональна мгновенной активной мощности.

В качестве устройства, отображающего суммарное количество энергии, прошедшее через счетчик, служит электромеханический счетный механизм. Для визуального контроля работоспособности счетчика используется оптический поверочный светодиодный выход.

Счетчики выпускаются с двумя исполнениями крышек:

- с короткой крышкой РЮИБ 8.040.717 для установки в стандартных электрошкафах на монтажную планку 35х7,5 мм (DIN-рейку);

- с удлиненной крышкой РЮИБ 8.040.738 для установки на фронтальной плоскости с креплением посредством шасси РЮИБ 8.010.537.

В зависимости от исполнения в счетчиках СОЖ 1-1 в качестве датчика тока используется шунт или трансформатор.

Структура условного обозначения счетчиков:

СОЖ 1-1-Х YZ

где X - обозначение датчика тока (Ш-шунт, Т-трансформатор);

Y- класс точности счетчика по СТБ ГОСТ Р 52320-2007 (1- первый класс, 2 - второй класс)

Z - вид крышки ( К- короткая, У- удлинённая)

Схема нанесения знака поверки для защиты от несанкционированного доступа приведена в приложении А.

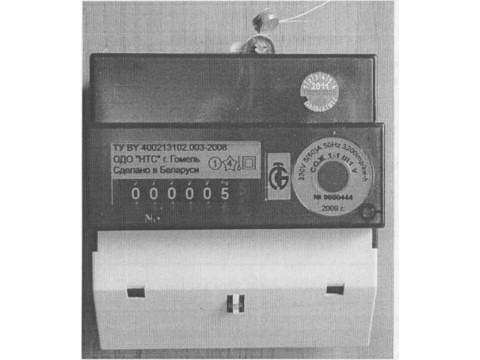

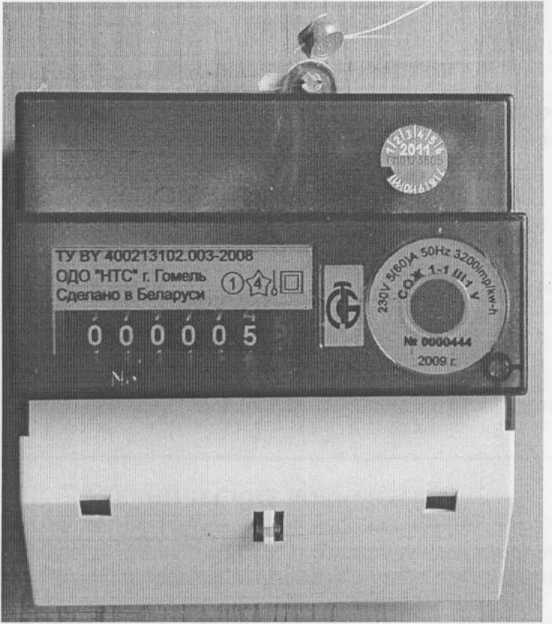

Внешний вид счетчика приведен на рисунке 1.                            ____

Рисунок 1-Внешний вид счётчиков СОЖ 1-1

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Класс точности по СТБ ГОСТ Р 52320-2007 и ГОСТ 8.401-80........................ 1,0 или 2,0.

Номинальное напряжение (UHOm), В,

Частота питающей сети, Гц,......................................................................50±2,5.

Базовый ток (1б), А,

Максимальная сила тока (Imax), А

Стартовый ток (порог чувствительности) при UH0M и costp =1   .............................. 0,004 1б.

Постоянная счетчиков, имп/кВт-ч,

Мощность, потребляемая цепью напряжения, полная, ВА, не более

активная, Вт, не более..............

Полная мощность, потребляемая цепью тока, В А, не более

- для класса 1

- для класса 2

Габаритные размеры счетчика с крышкой зажимной коробки, мм, не более

- для модификаций СОЖ 1-1 .Х.Х.У  145x125x79, - для модификаций СОЖ 1-1.Х.Х.К  130x125x75.

Масса, кг, не более

Предельный рабочий диапазон температур, °C,............................от минус 25 до плюс 55.

Дополнительная погрешность в предельном рабочем диапазоне температур на каждые 10 °C, с

Предельная относительная влажность в рабочих условиях ,      95 при температуре 40 °C.

Атмосферное давление, кПа,.............................................................от 84 до 106,7.

Предельный диапазон температур хранения и транспортирования, °C,.......................................от минус 40 до плюс 70.

Класс защиты от поражения электрическим током по ГОСТ 12.2.091-2002 (МЭК 61010-1-2001)...............................................................

Степень защитной оболочки корпуса по ГОСТ 14254-96 .........................IP 51 категории.^<0/4

Средний срок службы, лет, не менее........................................................Z.Z\.....&J2.\

Средняя наработка до отказа, ч, не менее.............. .................................

\ Ji

Знак утверждения типа

Знак утверждения типа наносят на лицевую панель счетчика типографским способом с использованием самоклеящейся пленки, а на титульный лист паспорта типографским способом.

Комплектность

Комплектность поставки счетчиков представлена в таблице 1 Таблица 1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

СТБ ГОСТ Р 52320-2007 (МЭК 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

ГОСТ 22261-94 «Средства измерения электрических и магнитных величин.

Общие технические условия»

СТБ ГОСТ Р 52322-2007 (МЭК 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Активной электрической энергии счетчики активной энергии классов точности 1 и 2.

МРБ МП. 1848-2008. «Счетчики активной электрической энергии однофазные однотарифные электронные СОЖ 1-1. Методика поверки».

ТУ BY 400213102.003-2008 «Счетчики активной электрической энергии однофазные однотарифные электронные СОЖ 1-1. Технические условия».

Заключение

Счётчики активной электрической энергии однофазные однотарифные электронные СОЖ 1-1 соответствуют требованиям ТУ BY 400213102.003-2008, СТБ ГОСТ Р 52320-2007, СТБ ГОСТ Р 52322-2007, ГОСТ 22261-94.

Межповерочный интервал - не более 48 мес. (при применении в сфере законодательной метрологии).
