Миллиомметры Е6-30

Назначение

Миллиомметры Е6-30 предназначены для измерения активных электрических сопротивлений, в том числе при проверке качества металлизации составных элементов и узлов различны* конструкций.

Основная область применения миллиомметров: электротехника, приборостроение, техника средств связи, метрология, средства контроля, системы сбора и обработки информации, средства контроля электробезопасности, техническая диагностика.

Описание

Принцип действия миллиомметров основан на измерении падения напряжения на измеряемом сопротивлении при заданном значении тока, проходящего через сопротивление. Измерения проводят по четырехпроводной схеме.

Для исключения влияния термо-э.д.с. контактов в измерительном тракте миллиомметров на точность и стабильность показаний в заданном интервале рабочих температур, измерения проводят на переменном токе.

Падение напряжения на измеряемом сопротивлении усиливается усилителем переменного тока, фильтруется и детектируется синхронным детектором 1. Выходное напряжение синхронного детектора 1 подается на АЦП.

Для повышения точности измерений в миллиомметрах предусмотрена калибровка. При положении переключателя рода работ в положении КАЛИБР, на вход прибора подключается встроенное образцовое сопротивление.

Миллиомметр конструктивно выполнен в типовом металлическом корпусе размером 71x200x235 мм. Основные узлы прибора смонтированы на двух печатных платах.

Внешний вид приведен на рисунке 1.

Место нанесения знака поверки в виде клейма-наклейки - передняя панель миллиомметра.

Места пломбирования от несанкционированного доступа и нанесения оттиска знака поверки и оттиска знака клейма ОТК приведены в приложении А (рисунок А. 1, А.2).

доеумсито*,

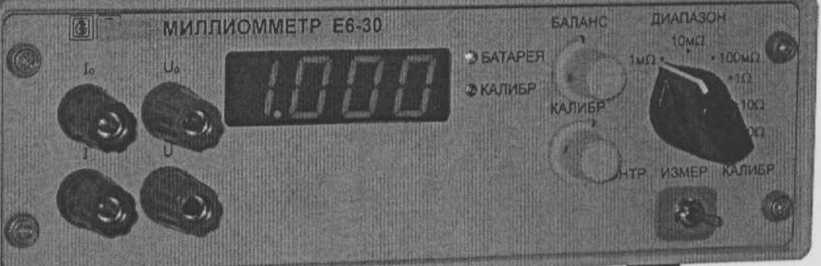

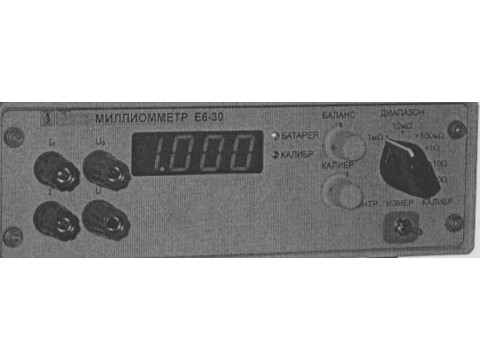

Рисунок 1 - Внешний вид миллиомметра

Тосу/й(>стЮ1ммй реест 1 средств измерений \ Ртх.т,бажм белздкь

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Измеряемые сопротивления

Диапазоны измеряемых сопротивлений

Пределы допускаемой основной погрешности

Питание:

1) от сети переменного тока напряжением

2) автономное

Мощность, потребляемая от сети питания

Габаритные размеры

Масса

Рабочие условия применения:

- температура окружающего воздуха

- относительная влажность воздуха

- атмосферное давление

Средняя наработка на отказ

от 0,0001 до 199 Ом

от 0,1 до 1 мОм (“1 mQ”);

от 1 до 10 мОм (“10 тО”);

от 10 до 100 мОм (“100 тЯ”);

от 0,1 до 1 Ом (“1 Q”);

от 1 до 10 Ом (“10 Я”);

от 10 до 199 Ом (“100 О”).

± (0,5 % R+ 0,5 % Rk) %, где Rk - .верхнее значение диапазона

(230+ 23) В, частота (50 ± 0,5) Гц

от четырех аккумуляторов типа «АА» не более 6 В А

не более 71x200x235 мм

не более 3 кг

от минус 10 °C до плюс 50 °C

до 90% при температуре 25 °C

от 84,0 до 106,7 кПа

(от 630 до 800 мм рт.ст.);

не менее 15000 ч

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель миллиомметров методом офсетной

печати, на эксплуатационную документацию - типографским методом.

Комплектность

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”, ГОСТ 12.2.091-2002 “Безопасность электрических контрольноизмерительных приборов и лабораторного оборудования”, ТУ BY 100039847.415-2011 “Миллиомметр Е6-30”. Технические условия. Методика поверки УШЯИ.411212.005 МП (МРБ МП.2129-2011).

Заключение

Миллиомметры Е6-30 соответствуют требованиям ГОСТ 22261-94, ГОСТ 12.2.091-2002 и ТУ BY 100039847.015-2011.

Научно-исследовательский испытательный центр БелГИМ,

г.Минск, Старовиленский тракт, 93

тел. 334-98-13

Аттестат аккредитации N BY/112 02.1.0.0025.
