Мегаомметры Е6-24, Е6-24/1 и Е6-24/2
| Номер в ГРСИ РФ: | РБ 03 13 3164 12 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Омметры |
| Производитель / заявитель: | АО "НПФ "Радио-Сервис", г. Ижевск |
Мегаомметры Е6-24, Е6-24/1 и Е6-24/2, (далее - мегаомметры) предназначены для измерений сопротивления изоляции электрических цепей не находящихся под напряжением.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 3164 12 |
| Наименование | Мегаомметры Е6-24, Е6-24/1 и Е6-24/2 |
| Год регистрации | 2012 |
| Номер сертификата | 7736 |
| Дата регистрации | 2012-04-03 |
| Срок действия | 2016-07-05 |
| Получатель сертификата | ЗАО "НПФ "Радио-Сервис", г. Ижевск, Российская Федерация (RU) |
Производитель / Заявитель
ЗАО "НПФ "Радио-Сервис"
Адрес: 426033, г. Ижевск, ул. Пушкинская, 268
Контакты: (3412) 439-144 // (3412) 439-263
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по РЛПА.411218.001РЭ раздел "Поверка", утвержденному в 2011 г. |
| Признание поверки | Первичная при выпуске из производства: ЗАО "НПФ "Радио-Сервис" (номер реестра - №1323, шифр поверительного клейма - ВИЯ)(НТК №10-09); Удмурдский ЦСМС (номер реестра - №040, шифр поверительного клейма - АО)(НТК №12-06). |
Поверители
Скачать
|
Описание типа РБ 03 13 3164 12 [2012-10-03]
rb-03-13-3164-12_2012-10-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3164 12 [2009-11-23]
rb-03-13-3164-12_2009-11-23.pdf
|
Скачать |
Описание типа
Назначение
Мегаомметры Е6-24, Е6-24/1 и Е6-24/2, (далее - мегаомметры) предназначены для измерений сопротивления изоляции электрических цепей не находящихся под напряжением.
Описание
Конструктивно мегаомметр выполнен как одноблочная конструкция. Все узлы размещены в переносном корпусе из ударопрочной пластмассы. Кнопки управления, дисплей, индикаторы и входные гнезда размещены на лицевой панели. Питание мегаомметров автономное — от встроенного аккумулятора или пяти элементов типоразмера АА. Подзарядка аккумулятора производится от входящего в комплект внешнего сетевого адаптера.
Принцип действия мегаомметров основан на мостовом методе измерения напряжения постоянного тока на выходе делителя, в одно из плеч которого подключается измеряемое сопротивление изоляции.

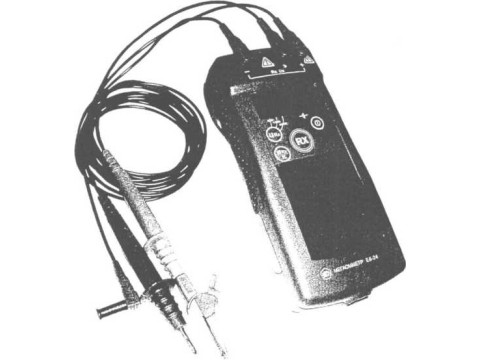

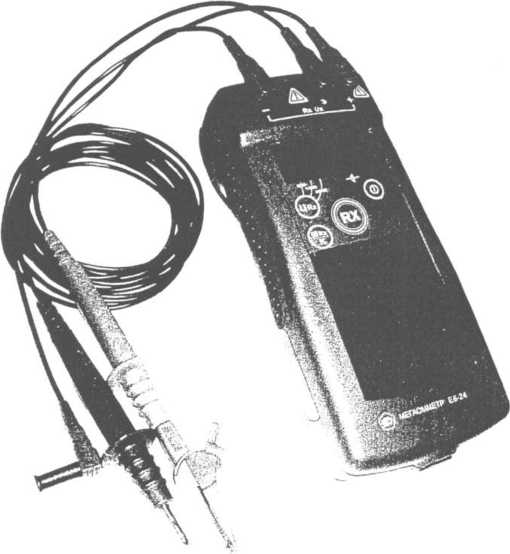

Внешний вид мегаомметра приведен на рисунке 1.

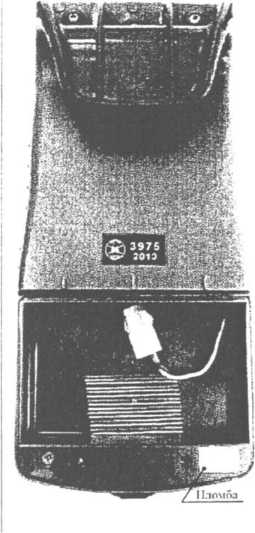

Схема пломбировки от несанкционированного доступа мегаомметров приведена на рисунке 2.
Рисунок 1
I
Рисунок 2
Программное обеспечение
Встроенное программное обеспечение (ПО) (микропрограмма) реализовано аппаратно и является метрологически значимым. Вклад ПО в суммарную погрешность мегаомметров незначителен, так как определяется погрешностью дискретизации (погрешностью АЦП), являющейся ничтожно малой по сравнению с иными погрешностями прибора. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) мегаомметров предприятием-изготовителем и недоступна для потребителя.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
|
Встроенное для Е6-24 |
Микропрограмма |
3.00 |
F8DBC8357676C3471 5040B82D6932B7D |
md5 |
|
Встроенное для Е6-24/1 |
Микропрограмма |
3.00 |
05A00A25EF90CEE4 89791448BBF83500 |
md5 |
|
Встроенное для Е6-24/2 |
Микропрограмма |
3.00 |
D8EE4CFFC9D7849B 26901067F629F4BO |
md5 |
Влияние метрологически значимой части программного обеспечения (ПО) на метрологические характеристики мегаомметров Е6-24, Е6-24/1 и Е6-24/2 не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО мегаомметров Е6-24, Е6-24/1 и Е6-24/2 и измеренные данные достаточно защищены и не требуют специальных средств защиты от преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики мегаомметров приведены в таблице 2. Таблица 2
|
Наименование параметра или характеристики |
Значение | |
|
Диапазон измерений электрического сопротивления постоянному току: Е6-24 и Е6-24/2 [ Е6-24/1 |
от 0,01 МОм до 300 ГОм от 0,01 МОм до 9,99 ГОм | |
|
Пределы допускаемой основной относительной погрешности измерений электрического сопротивления (5) в диапазонах, (%+е.м.р.) |
от 0,01 до 999 МОм |
± (3 + 3) |
|
от 1,00 до 9,99 ГОм |
±(3 + 3) Е6-24 и Е6-24/2 ±(5 + 5) Е6-24/1 | |
|
от 10,0 до 99,9 ГОм |
+ (5 + 5)* | |
|
от 1 00 до 300 ГОм |
+ (15 + 10)* | |
|
Пределы допускаемой основной относительной погрешности измерений классификационного напряжения (только Е6-24/2) в диапазоне от 100 до 999 В (5), (%+е.м.р.) |
± (3 + 5) | |
|
Пределы допускаемой основной относительной погрешности формирования испытательного тока «1 мА» (только Е6-24/2), % |
+ 2,5 | |
|
Пределы допускаемой дополнительной относительной погрешности измерений электрического сопротивления в диапазоне рабочих температур, % |
+ 0,4-5 | |
|
Пределы допускаемой дополнительной относительной погрешности измерений электрического сопротивления вызванной изменением относительной влажности в диапазоне рабочих условий, % |
+ 2-5 | |
|
Диапазон измерений напряжения переменного тока частотой (50±0,5) Гц, В |
от 40 до 400 | |
|
Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока (6), (%+е.м.р.) |
±(5 + 3) | |
|
Пределы допускаемой дополнительной погрешности измерений напряжения переменного тока в диапазоне рабочих температур, % |
± 0,4-5 | |
|
Значения установки испытательного напряжения постоянного тока, В: Е6-24 и Е6-24/2 Е6-24/1 |
500; 1000; 2500 100; 250; 500; 1000 | |
|
Пределы допускаемой относительной погрешности установки испытательного напряжения, % |
от 0 до 15 | |
|
Напряжение питания от источника постоянного тока (встроенный аккумулятор), В |
от 5,2 до 7,5 | |
|
Ток в измерительной цепи при коротком замыкании, мА, не более |
2 | |
|
Время работы от встроенного аккумулятора, ч, не менее |
4 | |
|
Габаритные размеры (длина * ширина х высота), мм, не более |
80 х 120 x 250 | |
|
Масса, кг, не более |
0,8 | |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность при температуре воздуха 30 °C, % |
от минус 30 до 50 до 90 | |
|
Наработка на отказ, ч, не менее |
12500 | |
|
Срок службы, лет, не менее |
10 | |
|
Время установления показаний при измерении сопротивлений (ёмкость объекта до 0,5 мкФ и сопротивление не более 100 МОм), с, не более |
30 | |
|
Электрическая прочность изоляции при воздействии испытательного напряжения, кВ, не менее |
7 | |
|
Сопротивление изоляции, МОм, не менее |
20 | |
Лист № 4
Всего листов 5
* - Погрешность нормируется при использовании кабеля измерительного экранированного РЛПА.685551.001
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель мегаомметра графическим способом и на титульный лист руководства по эксплуатации типо|д)афским способом.
Комплектность
Комплект поставки мегаомметров приведен в таблице 2.
Таблица 2
|
Наименование |
Количество |
|
Мегаомметр Е6-24 (Е6-24/1, Е6-24/2) - по заказу |
1 |
|
Руководство по эксплуатации РЛПА.411218.001РЭ |
1 |
|
Блок питания БПН-А 12-0,5 |
1 |
|
Комплект кабелей в составе: | |
|
кабель РЛПА.685551.002 - измерительный, красный, длиной 1,5 м |
1 |
|
кабель РЛПА.685551.002-03 - измерительный, синий, длиной 1,5 м |
1 |
|
кабель РЛПА.685641.002 - соединительный, длиной 1,5 м |
1 |
|
кабель РЛПА.685551.001 - измерительный экранированный, длиной 1,5 м* |
1 |
|
Батарейный отсек РАПМ.436244.003-01 |
I |
|
Зажим типа «крокодил»: | |
|
- Е6-24, Е6-24/1 |
1 |
|
- Е6-24/2 |
2 |
|
Сумка для переноски мегаомметра |
1 |
|
Упаковка транспортная |
1 |
|
* - поставляется при отдельном заказе | |
Поверка
осуществляется по разделу 6 «Поверка» руководства по эксплуатации РЛПА.411218.001 РЭ, утвержденного руководителем ГЦИ СИ ФГУ «32 ГНИИИ Минобороны России» 28.03.2011 г. и входящего в комплект поставки.
Основные средства поверки:
- прибор для испытания электрической прочности УПУ-10, предел воспроизведения испытательного напряжения до 10 кВ, кл.т. 4,0;
- мегаомметр Ф4101М (Регистрационный номер 4542-74), предел измерения электрического сопротивления до 200 МОм, кл.т. 2,5;
- мера-имитатор Р40116 (Регистрационный номер 10982-87), диапазон воспроизведения от 10 кОм до 1,0 ТОм, кл.т. 1,0;
- вольтметр электростатический С511 (Регистрационный номер 10194-85), диапазон измерений от 0 до 3 кВ, кл.т. 0,5;
- вольтметр электростатический С510 (Регистрационный номер 10194-85), диапазон измерений от 0 до 1,5 кВ, кл.т. 0,5;
- вольтметр электростатический С5О8 (Регистрационный номер 10194-85), диапазон измерений от 0 до 600 В, кл.т. 0,5;
- вольтамперметр М2015 (Регистрационный номер № 4589-74), диапазон измерений от 0,75 мА до 30 А, кл.т. 0,2;
- установка для поверки амперметров и вольтметров на постоянном и переменном токе У300 (Регистрационный номер 2721-71), предел воспроизведения напряжения постоянного и переменного тока до 1000 В.
Сведения о методах измерений
Мегаомметры Е6-24 Е6-24/1 и Р6-24/2 РЛПА.41 121^.001 РЭ. Руководство по эксплуатации.
Нормативные документы
Мегаомметры Е6-24, Е6-24/1 и Е6-24/2 РЛПА.411218.001ТУ Технические условия.
Рекомендации к применению
Выполнение работ по обеспечению безопасных условий и охраны труда, в том числе деятельность в области обороны и безопасности государства.
