Микровольтметры В2-44
| Номер в ГРСИ РФ: | РБ 03 13 4515 10 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Вольтметры |
| Производитель / заявитель: | ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), г. Минск |
|
Описание типа РБ 03 13 4515 10 [2011-12-07]
rb-03-13-4515-10_2011-12-07.pdf
|
Скачать |
Микровольтметры В2-44 предназначены для измерения напряжения постоянного тока положительной и отрицательной полярности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 4515 10 |
| Наименование | Микровольтметры В2-44 |
| Год регистрации | 2010 |
| Номер сертификата | 6710 |
| Дата регистрации | 2010-11-25 |
| Срок действия | 2015-11-25 |
| Получатель сертификата | ОАО "МНИПИ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "МНИПИ"
Адрес: 220113, г. Минск, ул. Я. Коласа, 73
Контакты: тел. (017) 237-18-77, факс (017) 237-23-92/ e-mail: oaomnipi@mail.belpak.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2162-2011 |
Поверители
Скачать
|
Описание типа РБ 03 13 4515 10 [2011-12-07]
rb-03-13-4515-10_2011-12-07.pdf
|
Скачать |
Описание типа
Назначение
Микровольтметры В2-44 предназначены для измерения напряжения постоянного тока положительной и отрицательной полярности.
Микровольтметры примененяют на предприятиях радиоэлектронной и электротехнической промышленности, в организациях, осуществляющих метрологическое обслуживание средств измерений различных величин, научно-исследовательских организациях.
Описание
Принцип действия микровольтметра основан на преобразовании измеряемой величины в нормированное значение постоянного напряжения с последующим его преобразованием аналого-цифровым преобразователем интегрирующего типа в цифровой эквивалент.
Микровольтметр обеспечивает математическую и логическую обработку результатов измерения
Внешний вид микровольтметра приведен на рисунке 1.
Место с указанием нанесения знака поверки, оттиска знака поверки, оттиска клейма ОТК приведено в приложении А.

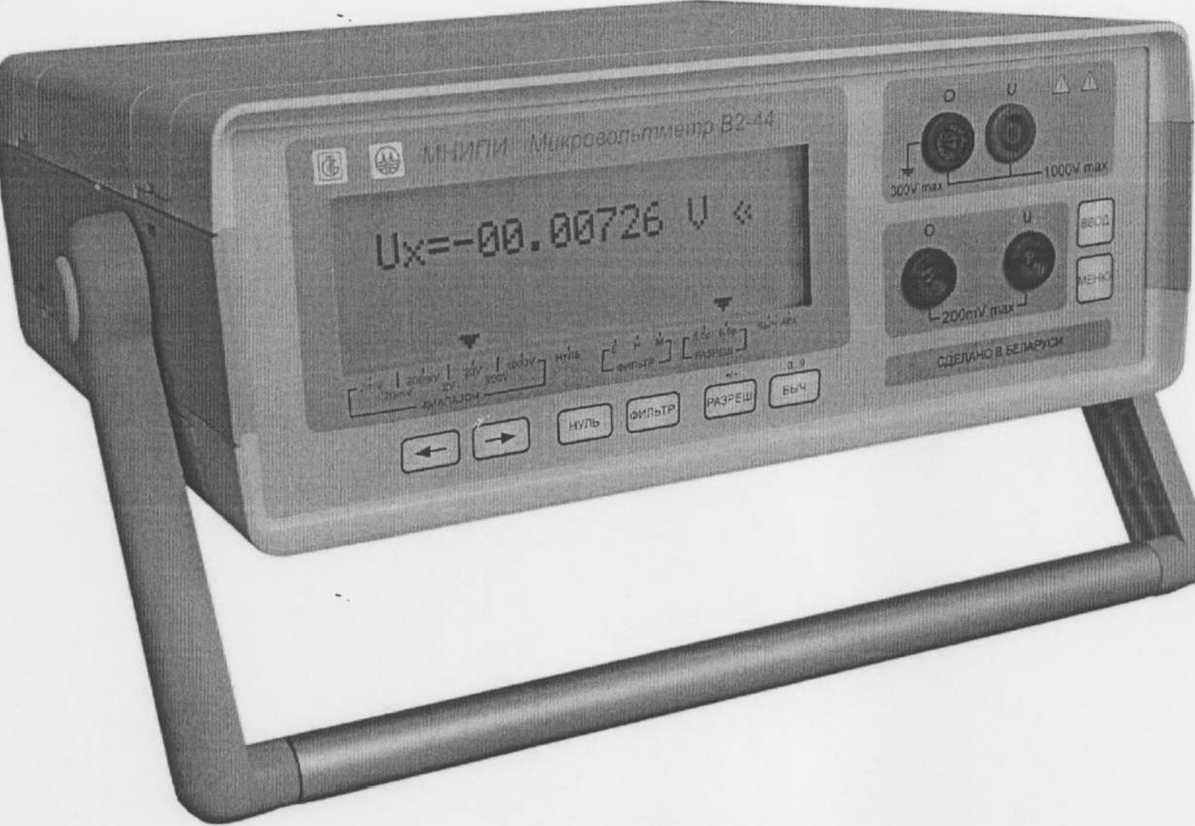

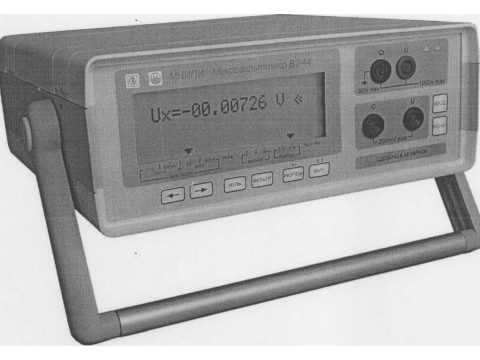

Рисунок 1 - Внешний вид микровольтметра
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон измерения напряжения постоянного
тока: от 500 нВ до 1000 В
- диапазоны измерения 2; 20; 200 мВ, 2, 20, 200, 1000 В
- пределы допускаемой основной погрешности приведены в таблице 1.
Таблица 1 ____ ___
|
Uk |
Цена единицы младшего разряда |
Пределы допускаемой основной погрешности |
|
2 мВ |
10 нВ |
±(0,05 % от U + 0,01 % от Uk) |
|
20 мВ |
100 нВ |
±(0,05 % от U + 0,005 % от Uk) |
|
200 мВ |
1 мкВ |
±(0,01 % от U । 0,001 % от Uk) |
|
2В |
10 мкВ (1 мкВ) |
±(0,006 % от U + 0,001 % от Uk) ±(0,006 % от U + 0,0008 % от Uk)* |
|
20 В |
100 мкВ (10 мкВ) |
±(0,006 % от и + 0,001 % от Uk) ±(0,006 % от U ± 0,0005 % от Uk)* |
|
200 В |
1 мВ (100 мкВ) |
±(0,008 % от U + 0,001 % от Uk) ±(0,008 % от U + 0,0008 % от Uk)* |
|
1000 В |
10 мВ (1 мВ) |
±(0,01 % от U 4- 0,003 % от Uk) ±(0,01 % от U 1- 0,002 % от Uk)* |
|
Примечание - В таблице 1 и далее по тексту: - U - значение измеряемого напряжения; - пределы допускаемой основной погрешности приведены для формата индикации 5,5 десятичных разрядов, * - для формата индикации 6,5 десятичных разрядов. | ||
Интерфейсы
USB, “Стык С2”
Питание от сети переменного тока:
- напряжение
(230+23)В
(50±0,5) Гц
20 В А
от плюс 10 до плюс 35 °C
80%
IP20
298x251x97 мм
4,5 кг
15 000 ч
тчастота
Потребляемая мощность, не более
Диапазон температур рабочих условий применения
Относительная влажность окружающего воздуха, при 25 °C
Степень защиты оболочки по ГОСТ 14254-96
Габаритные размеры
Масса, не более
Средняя наработка на отказ, не менее
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель микровольтметра методом офсетной печати и на титульный лист руководства по эксплуатации типографским методом.
Комплектность
|
Обозначение |
Наименование, тип |
Количество на комплект |
Примечание J |
|
УШЯИ.411114.002 |
Микровольтметр В2-44 с принадлежностями и ЗИП. |
1 | |
|
УШЯИ.411114.002 РЭ |
Руководство по эксплуатации |
1 | |
|
УШЯИ.411114.002 МП МРБ МП.2162-2011 |
Методика поверки |
1 | |
|
УШЯИ.305646.123 |
Упаковка |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”, ГОСТ 15150-69 “ Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды”, ГОСТ 12.2.091-2002 “Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования”, ТУ BY 100039847.109-2011 “Микровольтметр В2-44. Технические условия”. Методика поверки УШЯИ.411114.002 МП (МРБ МП. 2162 - 2011).
Заключение
Микровольтметры В2-44 соответствуют требованиям ГОСТ 22261-94,
ГОСТ 15150-69, ГОСТ 12.2.091-2002 и ТУ BY 100039847.109-2011.
Межповерочный интервал - не более 12 месяцев (для микровольтметров, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный цент БелГИМ,
г. Минск, Старовиленский тракт, 93
тел. 334-98-13
Аттестат аккредитации № BY/112.02.1.0.0025.
