Регистраторы цифровые "РЭС-3"
| Номер в ГРСИ РФ: | РБ 03 13 4107 14 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО "Прософт-Системы", г. Екатеринбург |
Регистраторы цифровые «РЭС-3» (далее - регистраторы или РЭС-3) предназначены для измерений в одно- и трехфазных электрических сетях тока, напряжения, фазового сдвига, мощности, коэффициента мощности и частоты в определенные моменты времени и регистрации этих измерений в штатных и аварийных ситуациях (регистрация «электрических событий») в оборудовании энергетических объектов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 4107 14 |
| Наименование | Регистраторы цифровые "РЭС-3" |
| Год регистрации | 2014 |
| Номер сертификата | 8954 |
| Дата регистрации | 2014-01-30 |
| Срок действия | 2018-06-24 |
| Получатель сертификата | ООО "Прософт-Системы", г. Екатеринбург, Россия (RU) |
Производитель / Заявитель
ООО "Прософт-Системы"
Адрес: ул. Волгоградская, 194а, 620102, г. Екатеринбург
Контакты: тел.: (343) 356-51-11 / факс (343) 310-01-06 / info@prosoftsystems.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по методике МП 76-262-2007. |
| Признание поверки | Первичная при выпуске из производства: УНИИМ (номер реестра - №076, шифр поверительного клейма - С)(НТК №01-14). |
Поверители
Скачать
|
Описание типа РБ 03 13 4107 14 [2009-10-08]
rb-03-13-4107-14_2009-10-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4107 14 [2014-04-08]
rb-03-13-4107-14_2014-04-08.pdf
|
Скачать |
Описание типа
Назначение
Регистраторы цифровые «РЭС-3» (далее - регистраторы или РЭС-3) предназначены для измерений в одно- и трехфазных электрических сетях тока, напряжения, фазового сдвига, мощности, коэффициента мощности и частоты в определенные моменты времени и регистрации этих измерений в штатных и аварийных ситуациях (регистрация «электрических событий») в оборудовании энергетических объектов.
Описание
РЭС-3 проектно компонуемые, программно конфигурируемые, модульные, IBM PC совместимые регистраторы.
Принцип действия регистратора заключается в том, что входные электрические сигналы за определенный промежуток времени после масштабного («нормализация») и аналого-цифрового преобразования сохраняются в цифровом виде в памяти РЭС-3. Каждая выборка сигнала в массиве хранящихся (регистрируемых) данных имеет привязку ко времени.
Обработка хранимой информации встроенными программными средствами позволяет определить интегральные значения электрических величин (тока, напряжения, мощности, параметров трехфазной сети и др.), характеризующих зарегистрированный процесс, на требуемом отрезке времени. Начало процесса записи (регистрации) определяется заданными уставками, продолжительность записи этого процесса устанавливается программным путем. Вывод измерительной информации производится на внешнюю ПЭВМ через сеть Ethernet.
Конструктивно регистратор выполнен в виде двух функциональных блоков:
- блока электроники
- блока клеммного соединителя.
В блок клеммного соединителя устанавливаются входные аналоговые модули и платы гальванической развязки дискретных сигналов.
В публикациях для рекламных целей, торговли, а также в технической документации допускается использовать расширенное название «РЭС-3»: "Регистратор электрических событий цифровой «РЭС-3».
Сведения о программном обеспечении
Программное обеспечение регистратора делится на метрологически значимую и метрологически незначимую части. Метрологически незначимая часть ПО допускает вносить изменения и дополнения, не влияющие на идентификационные данные метрологически значимой части ПО.
Защита метрологически значимой части ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню В согласно Р 50.2.077-2011 «ГСП. Испытания средств измерений в целях утверждения типа. Проверка обеспечения защиты программного обеспечения».
Метрологически значимая часть ПО вынесена в специализированную библиотеку, файл rap.ini.
Для защиты от преднамеренных и непреднамеренных изменений блока данных, включающего в себя параметры конфигурации и архивы, используется зашита паролем.
Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
Другие идентификационные признаки |
Алгоритм вычисления цифрового идентификатора |
|
SignW |
3.6.8.9 |
Кодовое слово |
-* |
bluefish |

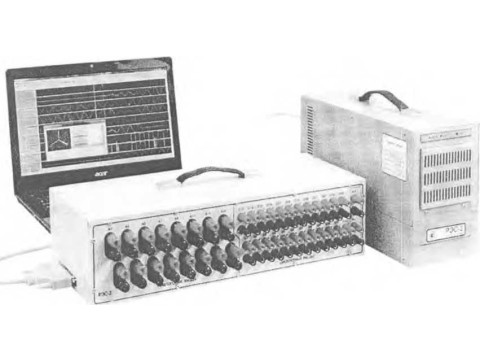

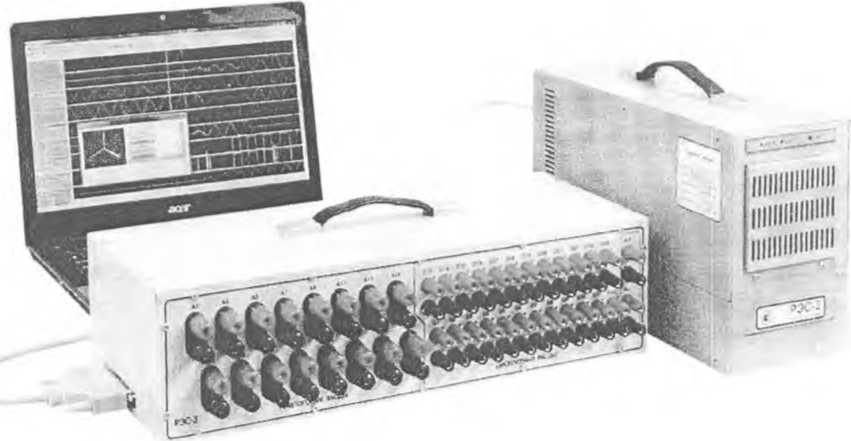

Рисунок 1 - Внешний вид регистратора РЭС-3
Технические характеристики
Таблица 2
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Максимальное количество каналов для ввода аналоговых сигналов переменного напряжения или тока |
16/32/64 |
|
Максимальное количество каналов для ввода дискретных сигналов (типа "сухой контакт" реле или постоянное напряжение 220 В) |
до 256 |
|
Верхние пределы (номиналы*) измерения напряжения Ином (в зависимости от установленного модуля): |
от 0,1 мВ до 600 В л, }Гб |
|
Верхние пределы (номиналы*) измерения действующих значений переменного тока ~Jhom (в зависимости от установленного модуля): |
от 0,5 мА до 5 А И 1 ГУ |
|
Верхние пределы (номиналы*) измерения постоянного тока =Jhom (в зависимости от установленного модуля): |
от 0,1 мА до 0,5 А |
|
Пределы допускаемой приведенной погрешности измерения напряжения и тока, % |
± 0,4 |
|
Пределы допускаемой приведенной погрешности измерения |
±0,6 |
|
мощности трехфазной и фазной 8 w, % | |
|
Диапазон измерения частоты, Гц |
45 - 55 • |
|
Предел допускаемой погрешности измерения частоты ДЕ Гц |
±0,03 ti. г\ 6 |
|
Предел допускаемой погрешности собственных часов на интервале одни сутки, с/сут |
±4 |
|
Время запаздывания регистрации мгновенных значений измеряемых параметров, мкс, не более |
200 |
|
Приведенная ошибка срабатывания по уставкам аналоговых каналов, %, не более |
± 1,0 |
|
Предел допускаемой погрешности измерения угла фазового сдвига Д<р,0 |
* - п, 1\4 |
|
Максимальная продолжительность регистрации аварийного режима, мин |
60 |
|
Встроенный интерфейс |
Ethernet 10BASE-T |
|
Скорость передачи данных. Мбит/с |
до 100 |
|
Средняя наработка на отказ То, ч |
100000 |
|
Среднее время восстановления Тв, ч |
0,5 |
|
Средний срок службы Тел, лет |
10 |
|
Продолжительность непрерывной работы |
неограниченная |
|
Продолжительность сохранения архивов и настроек при отключенном питании, лет. не менее |
10 |
|
Рабочий диапазон температуры, °C (по специальному заказу), °C |
от плюс 1 до плюс 45 от минус 40 до плюс 45 |
|
- Напряжение питания переменного тока, В частота питания переменного тока, Гц - Напряжение питания постоянного тока, В (переключается автоматически) |
85 - 264 47 - 63 120-370 |
|
Мощность потребления, Вт, не более |
65 |
|
Габаритные размеры (±1 мм), мм: блок электроники блок клеммного соединителя |
196x170x287 500x200x120 |
|
Примечание *- допускается кратковременное, до 1 с, превышение номинально значения сигналов на входе (погрешность измерения не нормируется): - по напряжению до 1,5 Uhom ; - по переменному току - до 20 Jhom | |
Знак утверждения типа
наносят на переднюю панель регистратора самоклеящейся этикеткой, на титульные листы эксплуатационных документов - типографским способом.
Комплектность
Таблица 3
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
э |
|
Регистратор цифровой «РЭС-3» в составе: - блок электроники - блок клеммного соединителя для аналоговых каналов - блок клеммного соединителя для дискретных каналов |
«РЭС-3» |
1 -зависит от количества каналов -зависит от количества каналов |
|
Программное обеспечение диспетчера SignW * |
- |
1 |
|
Электротехнический шкаф |
- |
по отдельной заявке |
|
Сетевой кабель и комплект разъемов |
по отдельной заявке | |
|
Сетевой фильтр |
Hakel Pl-k8 | |
|
Комплект запасных частей |
ЗИП |
по отдельной заявке |
|
Руководство по эксплуатации Формуляр Методика поверки Руководство оператора на программное обеспечение*** |
ПБКМ.421451.001 РЭ ПБКМ.421451.001 ФО МП 76-262-2007 ПБКМ.421451.001 РО |
1 1 1 1 |
Примечания
* - устанавливается на персональный компьютер и позволяет просматривать текущие значения измеряемых параметров и сохраненные файлы аварий, вводить настройки, проводить тестирование и т.д.
** - для стационарного и шкафного исполнения
*** . поставляется на CD вместе с SignW.
Поверка
осуществляется по документу МП 76-262-2007 «Регистратор цифровой «РЭС-3». Методика поверки», утвержденному УНИИМ в январе 2008 г.
Перечень эталонов, применяемых при поверке:
универсальный калибратор Н4-7 (до 1000 В, ± (OO35U + 0,0004Uk) %)
генератор прецизионный ГЗ-122: (0.001 Гц 2 МГц), точность установки частоты Ю'7, стабильность частоты 10"9).
Сведения о методах измерений
Методика измерений приведена в документе ПБКМ.421451.001 РЭ «Регистратор электрических событий цифровой «РЭС-3». Руководство по эксплуатации»
Нормативные документы
ГОСТ Р 52931-2008 "Приборы контроля и регулирования технологических
процессов. Общие технические условия"
РД 34.35.310-97 "Обшие технические требования к микропроцессорным устройствам защиты и автоматики энергосистем"
ТУ 4226-003-55181848-2007 "Регистратор электрических событий цифровой «РЭС-3». Технические условия"
ГОСТ Р 8.648-2008 «ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот 1 • 10'2 - 2-109 Гц»
ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне МО’16-30 А»
ГОСТ 8.027-2001 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»
МИ 1940-88 «ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от МО’8 до 25 А в диапазоне частот 20-1-106 Гц»
ГОСТ 8.129-99 «Государственная поверочная схема для средств измерений времени и частоты»
МИ 1949-88 «ГСИ. Государственная поверочная схема для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот МО’2-2-107 Гц»
МП 76-262-2007 «Регистратор цифровой «РЭС-3». Методика поверки»
Рекомендации к применению
Рекомендации отсутствуют.
